机床用交错载荷承载式正极连接结构

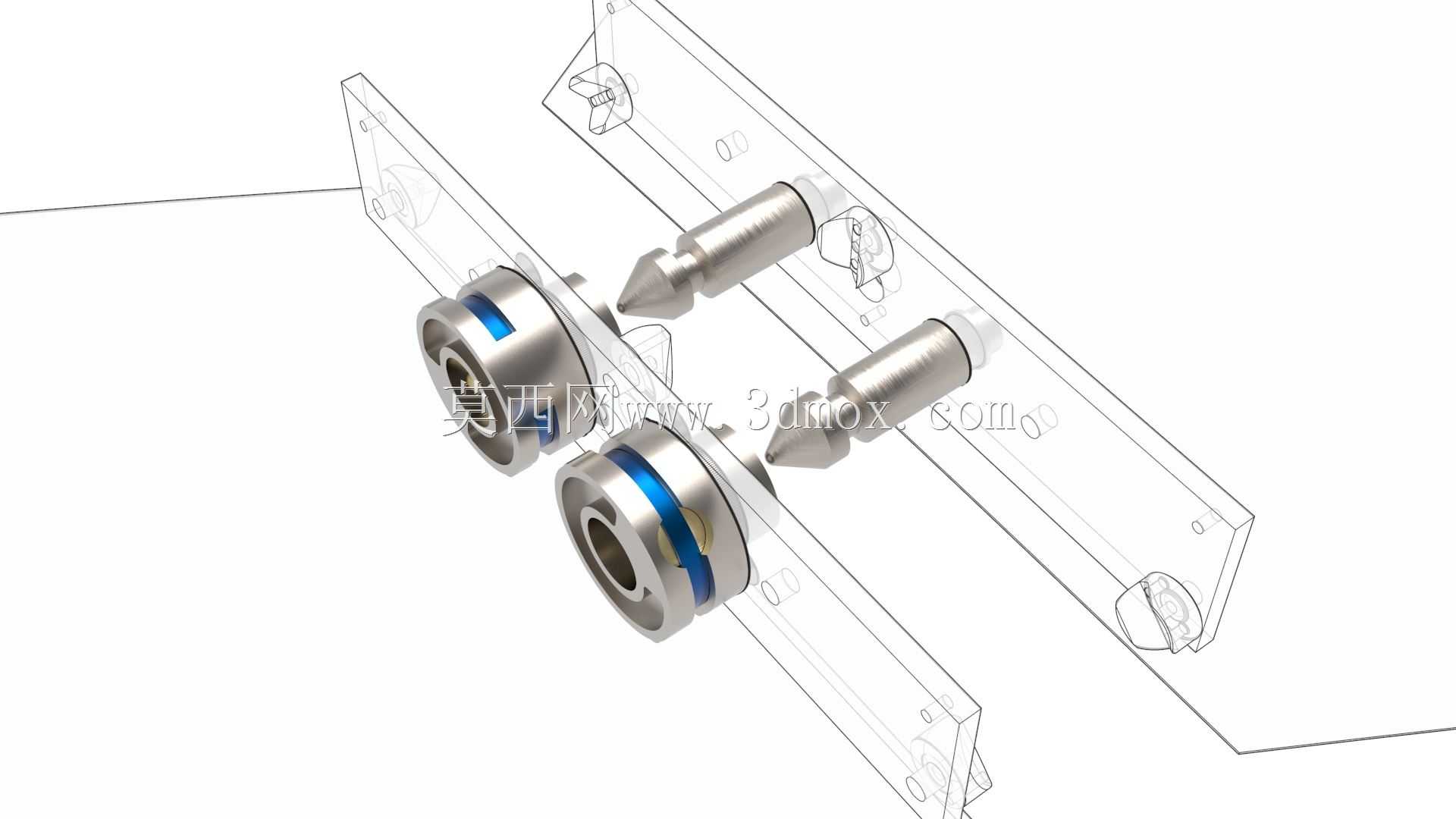

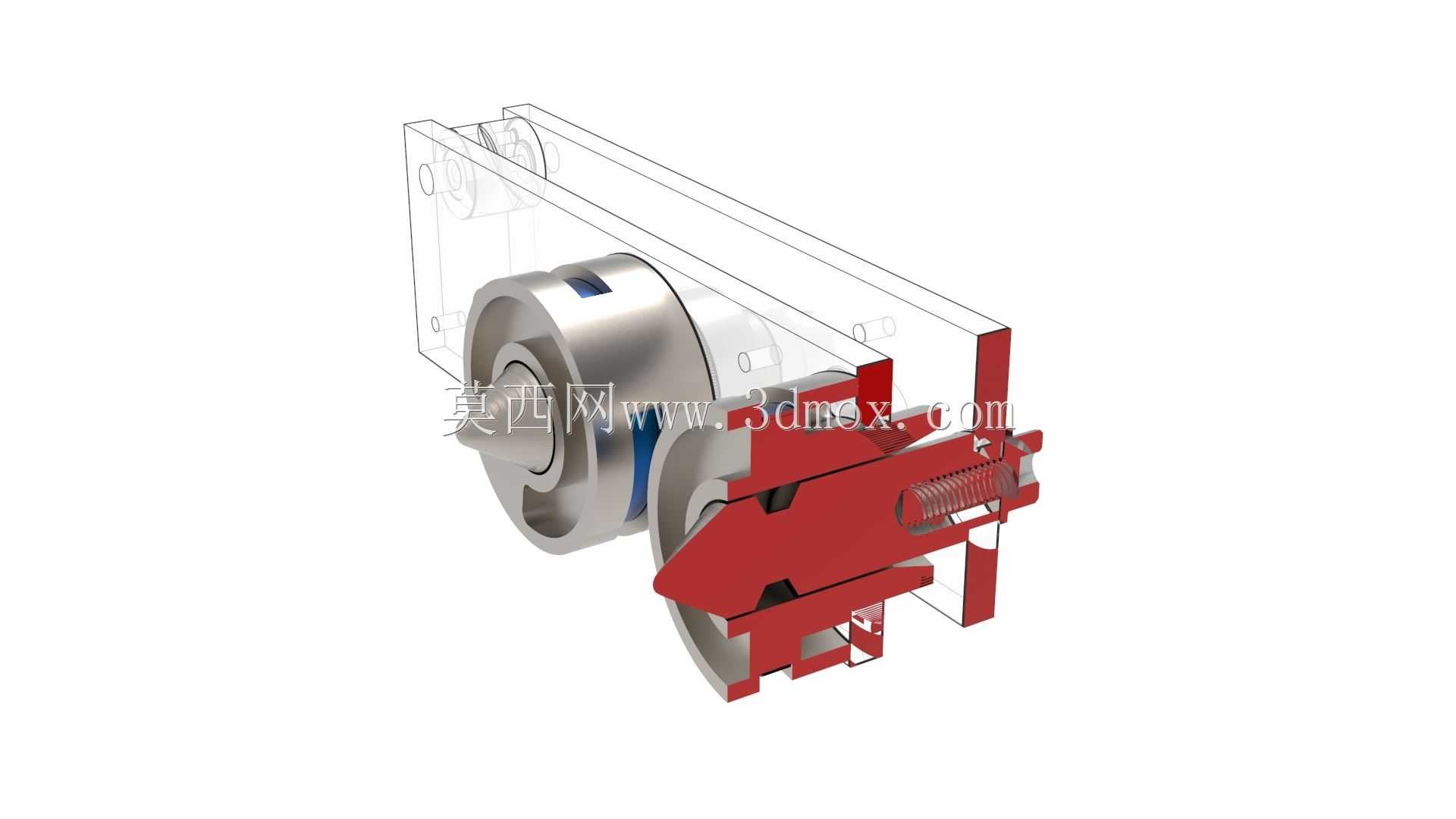

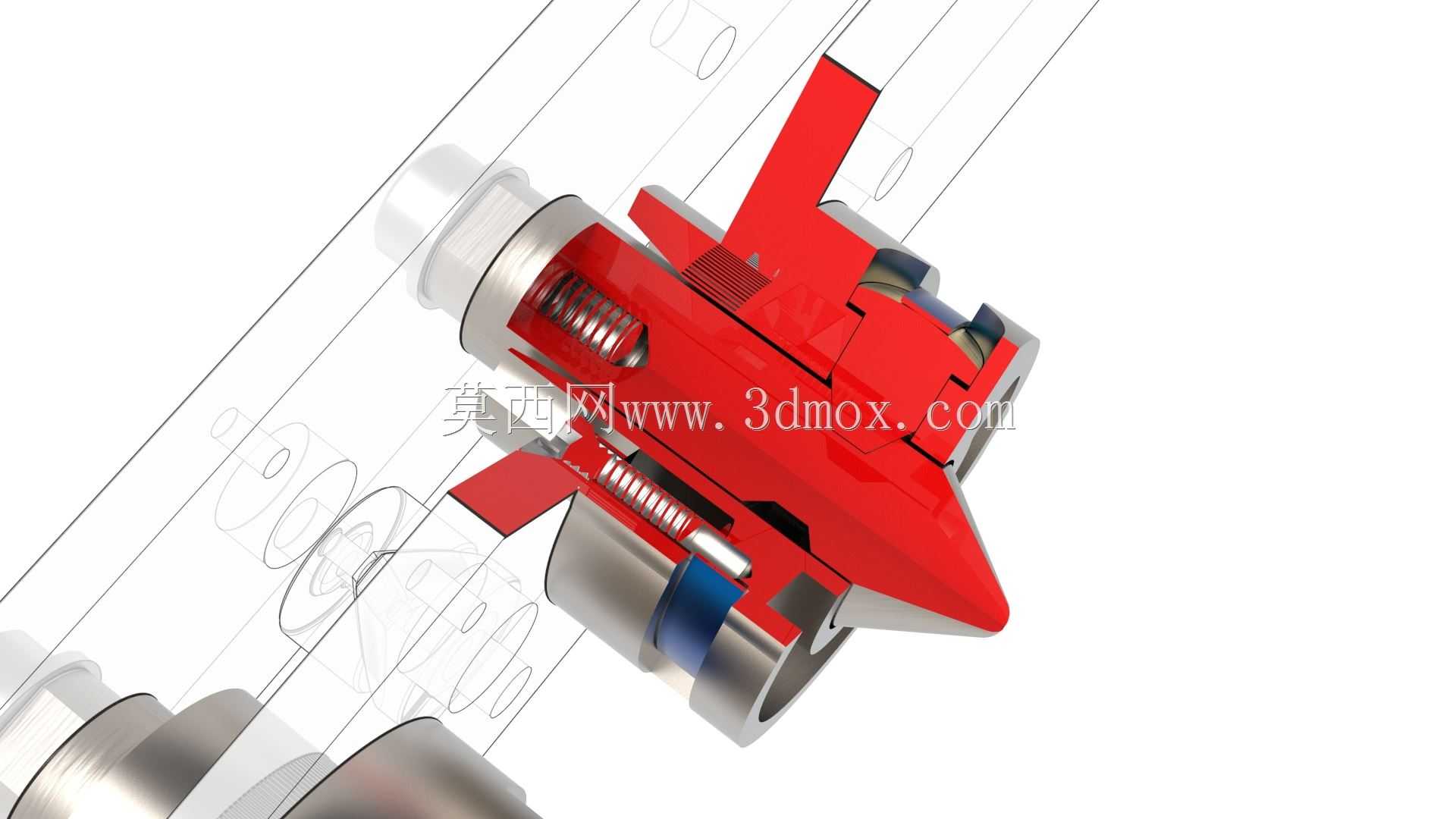

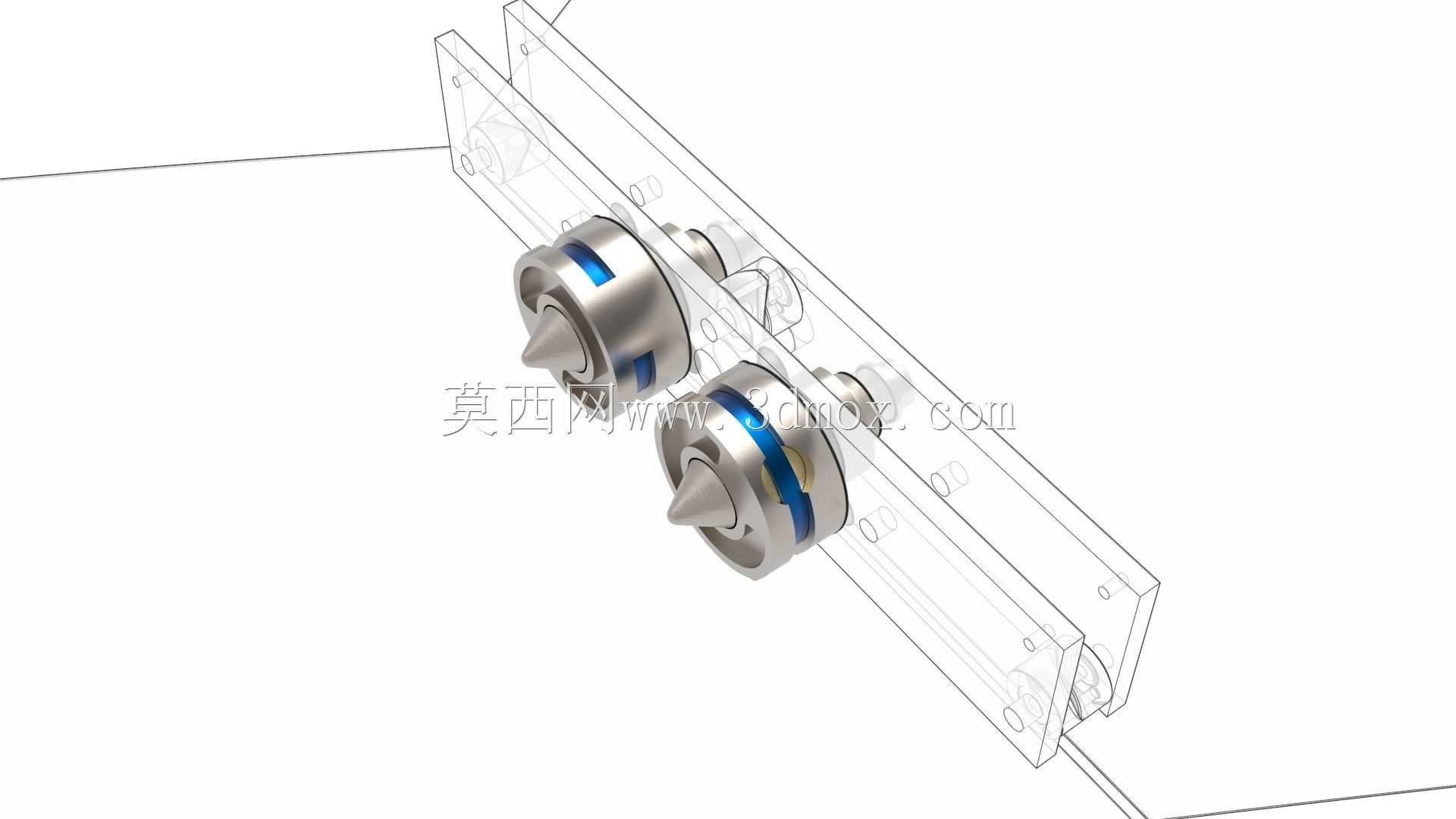

　　在机床加工领域的各类工装夹具、工位定位组件中，这类带锥头定位销与缓冲衬套的连接结构，主要承担两个独立子组件的快速对接与载荷传递作用，尤其适配工位切换频繁、存在往复交错冲击的作业场景，比如CA6140车床的工装快换模块、多工位加工的定位接驳部位，能在频繁的启停、进给冲击下保持连接定位精度，避免子组件出现错位松脱。从结构设计逻辑来看，该连接结构采用锥头导向销配合带缓冲环的安装座形式，锥头销的大锥角导向段可降低对接时的对位精度要求，即便两个子组件存在小幅安装偏差，也能顺着锥面滑入配合位完成对接，无需额外的对位校准工序，能有效缩短工位换型的辅助时间。安装座内嵌的蓝色缓冲环采用弹性耐磨材质，一方面可以吸收对接瞬间的刚性冲击，

　　减少锥销与安装座的硬接触磨损，延长部件使用寿命，另一方面能在承受交错冲击载荷时提供微量形变余量，避免应力集中在连接销根部造成断裂失效。从安装边界来看，整套连接组件的安装板采用薄型板式结构，可直接通过板件上的预制孔位用紧固件固定在子组件的安装基面，不需要额外加工复杂的安装沉台，适配多数机床工装的平板式安装基面；两个锥销的中心距与安装座的中心距严格匹配，安装时需保证两个连接点的同轴度误差在0.05mm以内，避免出现卡滞无法对接的情况。锥销的伸出长度根据对接行程设计，完全对接后锥头的圆柱定位段完全进入安装座内，配合面长度可满足径向载荷承载要求，在承受横向交错冲击时不会出现脱出问题。这类连接结构不同于普通的螺栓刚性连接，

　　它不需要额外的锁紧操作，靠锥面配合与缓冲环的张紧力即可保持连接稳定性，拆解时只需施加轴向拉力即可分离两个子组件，非常适合需要频繁拆装、快速切换的机床加工工位，在小批量多品种的加工场景中，能大幅降低工装切换的操作复杂度，减少操作人员的辅助作业强度。结构的外露部分均做了圆滑过渡处理，没有尖锐棱角，避免安装调试过程中出现磕碰划伤，同时线框式的安装板在保证结构强度的前提下尽可能降低了组件自重，不会给子组件的运动部件带来额外负载，适配移动工位的轻量化设计要求。
