带排针两种形态ESP32开发板三维结构

　　做嵌入式硬件结构设计的工程师大多遇到过这类问题：画PCB时预留的开发板安装位和实际到手的模块对不上，要么排针干涉外壳，要么固定孔位偏了半毫米，打样回来的外壳装不上只能返工。这套ESP32开发板的三维结构，就是针对这类痛点做的精准还原，覆盖了带排针插装（俗称“有头”）和未焊排针的裸板（俗称“无头”）两种常用形态，能直接导入结构设计软件做装配干涉检查，不用再拿着游标卡尺反复量实物尺寸。

　　从实际应用场景来看，这套模型适配三类常见的设计需求：一是小型桌面机器人的主控板安装位设计，比如做两轮差速小车、机械臂主控的时候，需要提前预留排针的插拔空间，避免上层传感器支架压到排针导致接触不良；二是定制PCB载板的堆叠设计，很多项目里会把ESP32作为核心模块焊接在自定义载板上，这时候用无头形态的模型，能精准对齐焊盘位置，预留出模块周边的电容、天线的净空区，尤其是板载PCB天线的位置，不能有金属结构遮挡，模型里已经把天线区域的禁布边界做了标注，结构设计时可以直接参考避让；三是业余电路项目的外壳设计，比如做温湿度采集节点、智能开关面板的时候，需要在外壳上预留USB接口、复位按键的开孔位置，模型里把接口、按键的凸台尺寸都做了1:1还原，开孔尺寸直接从模型提取就行，不用反复调整公差。

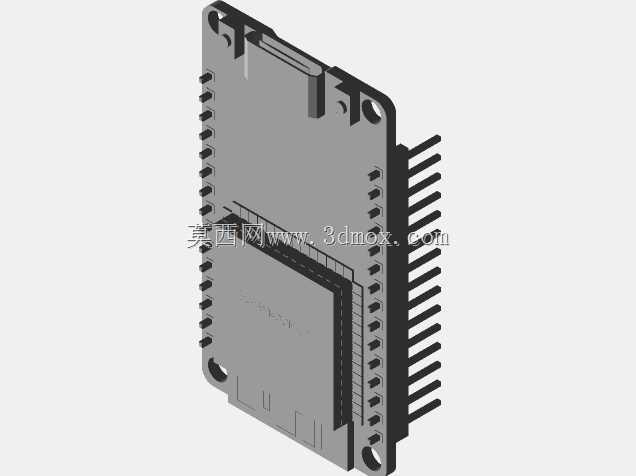

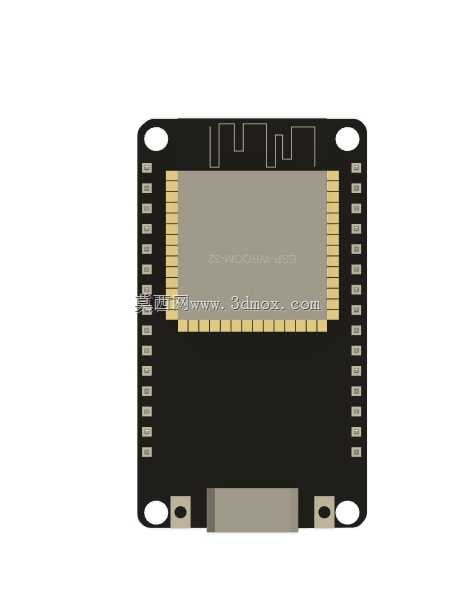

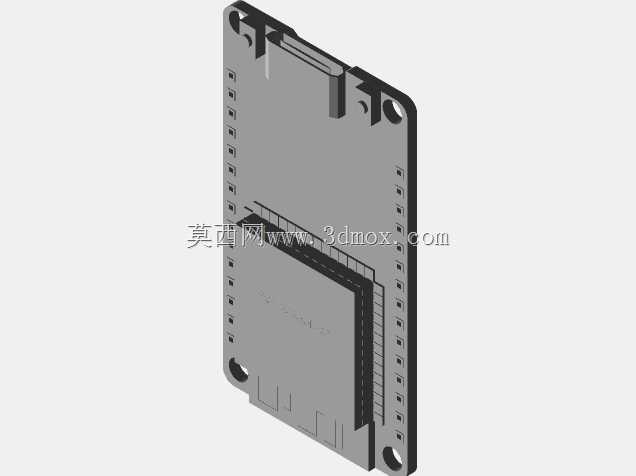

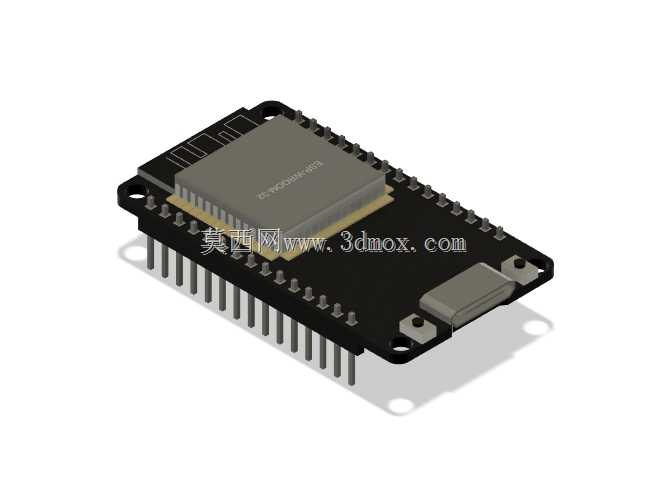

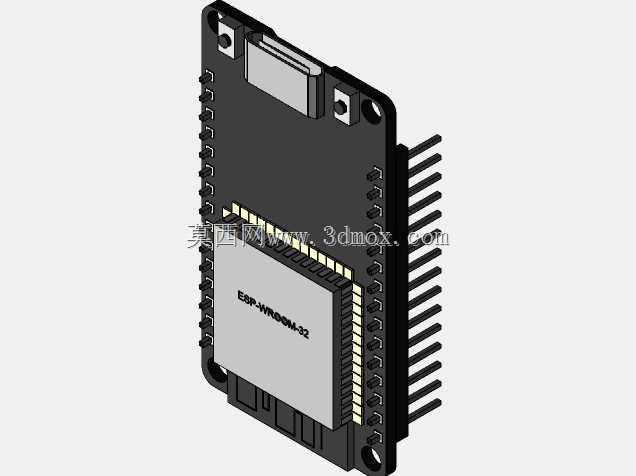

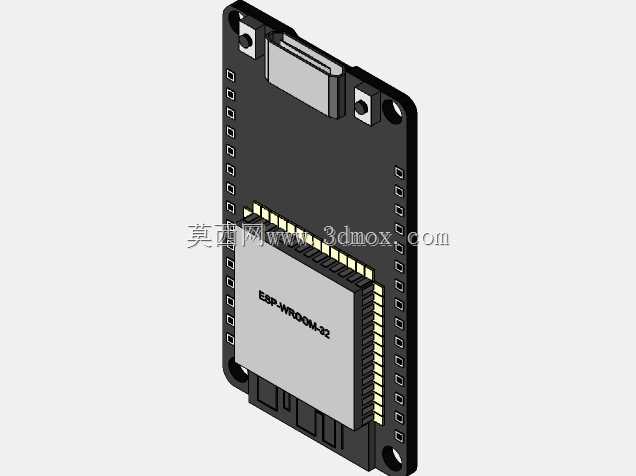

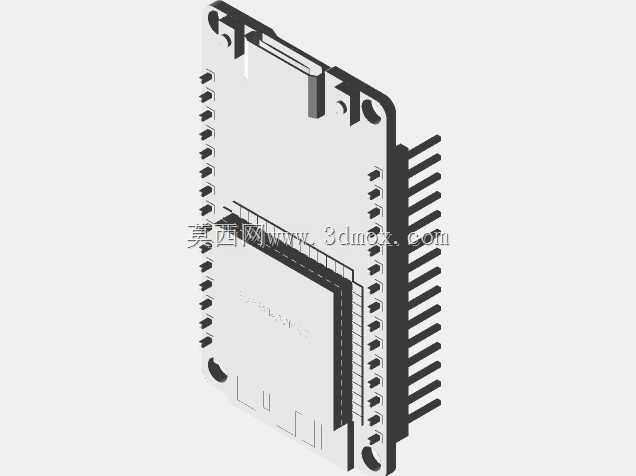

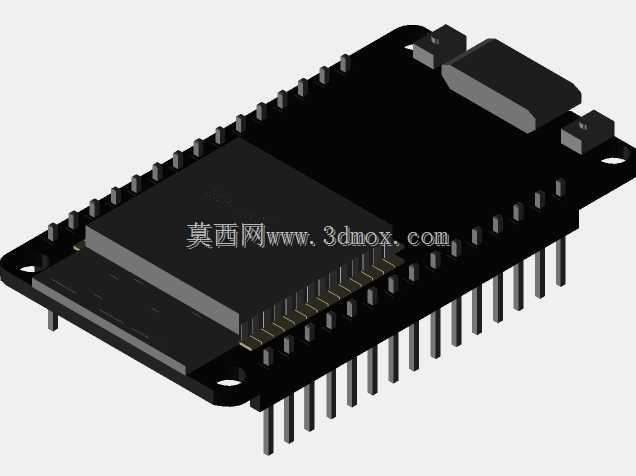

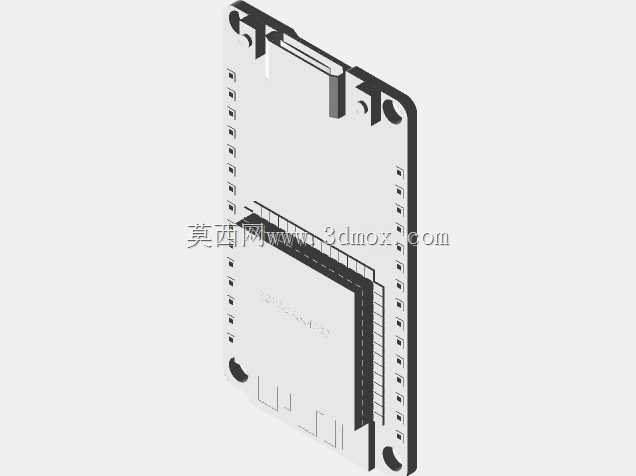

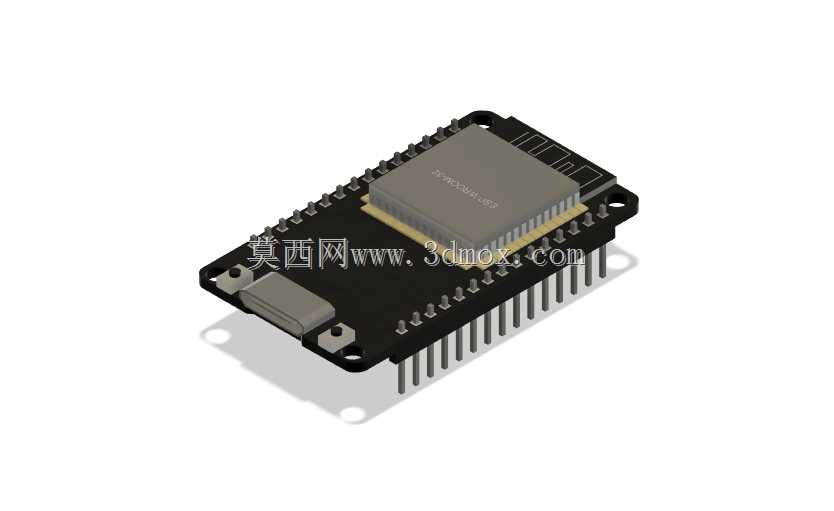

　　设计思路上完全按照实物的装配层级做的拆分：最底层是FR4基材的PCB板，还原了板上四个安装孔的位置、孔径，以及板边的圆角处理；中间层是板载的核心芯片、USB接口、复位按键、BOOT按键的实体结构，每个元件的高度都和实物一致，不会出现芯片高度做低了导致外壳顶到元件的问题；上层是两种可选的排针结构，有头版本的排针做了标准2.54mm间距的还原，插针长度、塑料基座的高度都和常用的直插排针一致，无头版本则去掉了排针结构，保留了焊盘的位置，方便做SMT贴装的设计参考。

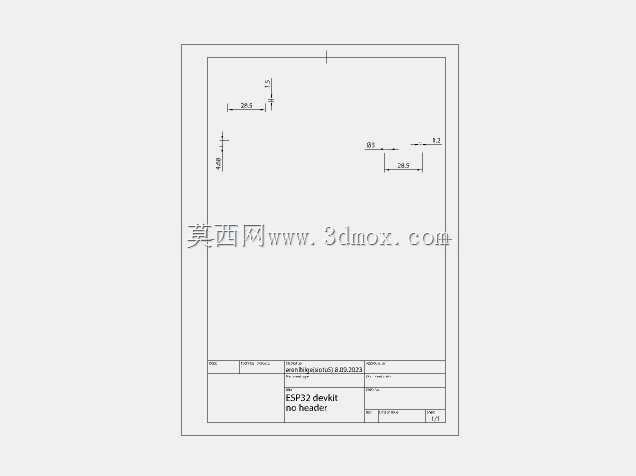

　　安装边界方面，模型里明确标注了几个关键尺寸：PCB板的长宽尺寸完全匹配市面上通用的ESP32 DevKitC开发板，四个安装孔的中心距、孔径都和通用亚克力支架、3D打印外壳的安装位兼容；排针伸出PCB板的高度做了精准还原，设计堆叠结构的时候，两层板之间的间距只要大于排针伸出高度加1mm的安全间隙，就不会出现装配干涉；USB接口的伸出长度、位置也做了还原，外壳上的USB开孔只要比接口轮廓大0.2mm的公差，就能保证插拔顺畅不会卡壳。另外模型里还还原了板载金属屏蔽罩的高度，设计金属外壳的时候，要注意屏蔽罩和外壳内壁的距离，避免短路风险。
