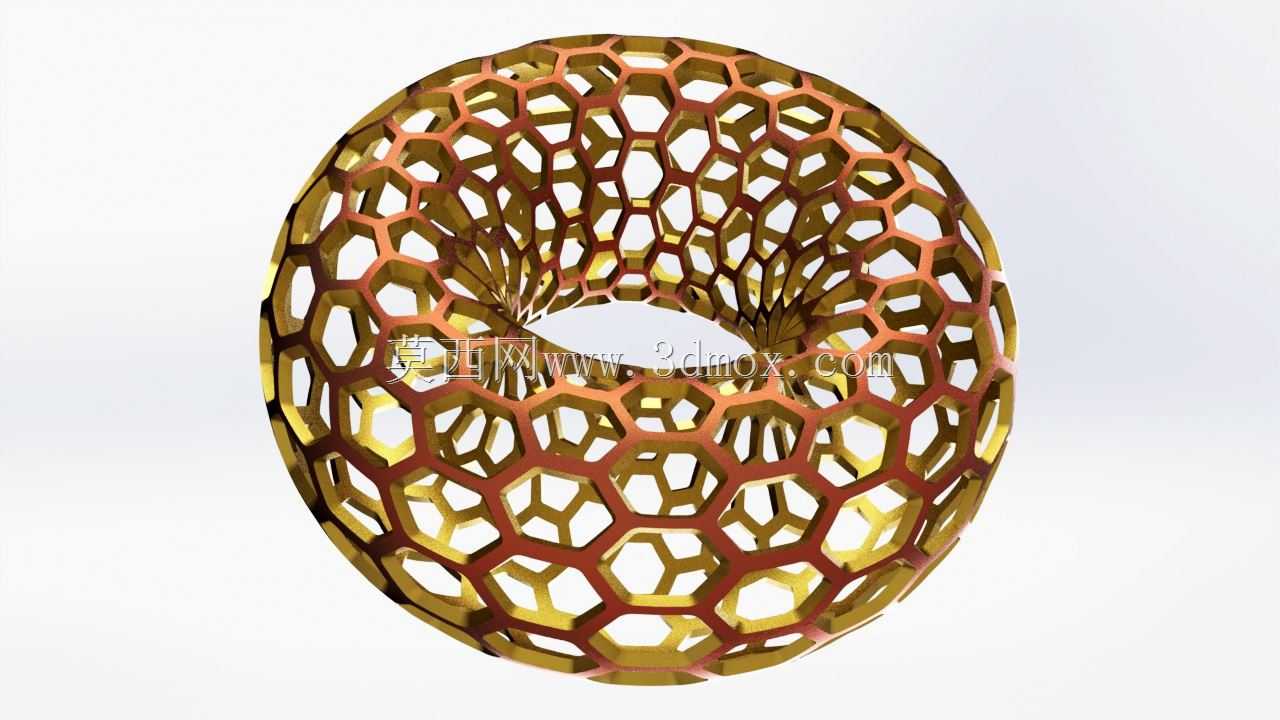

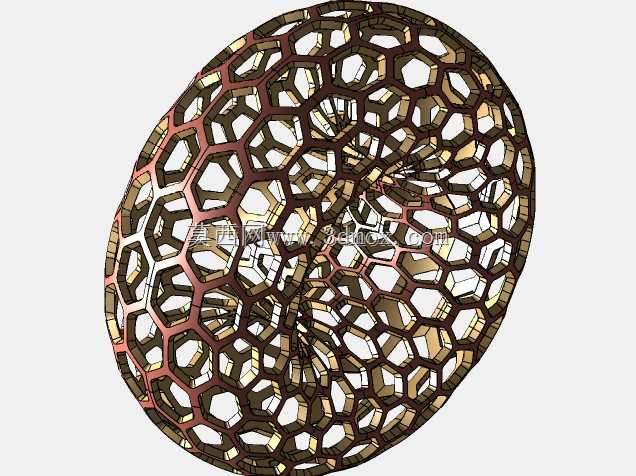

镂空六边形网格结构圆环造型设计

　　这类带六边形蜂窝镂空的环形构件，在工程场景中常作为轻量化承载结构、流体整流部件或是特殊工况下的缓冲支撑件使用，区别于实心圆环，其镂空结构在保证环向结构刚度的同时，能大幅降低整体重量，减少材料用量，同时通透的网格结构允许流体、光线或是细小颗粒物穿过，适配需要减重同时保留通透属性的装配场景。从结构设计逻辑来看，六边形网格是自然界中兼具材料利用率与结构稳定性的拓扑形式，单格六边形受力时能将载荷均匀分散到相邻的六个格边，避免应力集中在局部节点，相比方形或三角形网格，在相同开孔率下，六边形网格的环向抗形变能力更优，承受径向挤压或是环向扭转载荷时，格构的形变分布更均匀，不容易出现局部断裂失效。设计这类环形镂空件时，

　　首先要确定圆环的整体内外径尺寸与截面直径，匹配安装位置的边界空间，确保安装时不会和周边相邻构件产生运动干涉，之后需要确定单格六边形的边长与筋条厚度，这两个参数直接决定构件的整体承重能力与通透率：如果是作为流体管路中的整流环使用，筋条厚度可以取较小值，提升通透率减少流阻，格边做圆角过渡避免扰流产生额外噪音；如果是作为承载用的支撑环，筋条厚度需要根据额定载荷做有限元校核，适当加厚格边与节点位置，同时在网格与圆环内外圈的衔接位置做渐变过渡，避免衔接处出现应力突变。建模过程中需要先构建基础圆环的实体曲面，之后在曲面表面展开六边形网格的拓扑排布，注意圆环内外圈的周长差，需要对靠近内圈的六边形做尺寸适配，避免内圈网格出现过度挤压变形，

　　排布完成后将网格沿圆环法向拉伸成筋条结构，和基础圆环的内外圈实体做布尔合并，所有筋条的交接位置都要做倒圆角处理，既减少加工时的应力集中，也能避免后续使用过程中尖锐棱边造成的磕碰损伤。这类结构如果采用金属3D打印加工，需要考虑打印过程中的支撑添加，悬空的筋条位置要设置易拆除的支撑结构，避免打印过程中出现翘曲变形；如果采用铸造工艺生产，则需要在网格节点位置预留拔模斜度，保证脱模时不会损坏筋条结构。实际装配时，这类环形件通常采用外圈卡接或是端面螺栓固定的方式安装，安装过程中要避免单点受力过大，防止局部网格筋条出现压溃变形，日常维护时可以直接通过镂空网格清理构件内部积存的杂物，不需要整体拆解，相比实心环形件维护难度更低。
