扭曲Costa曲面莫比乌斯环结构教学案例

　　这类连续扭曲的极小曲面结构，常被应用于特种流体导流构件、艺术化工业装饰件、声学扩散腔体以及特种换热单元的结构设计中，其连续无折角的曲面形态能够在流体通过时大幅降低局部紊流产生的概率，同时均匀的曲面曲率分布也能让结构受力更均衡，避免应力集中带来的疲劳失效问题。从结构设计逻辑来看，该类曲面的核心构建逻辑是基于Costa极小曲面的数学方程，结合莫比乌斯环的单侧连续拓扑特性完成的，建模过程中需要先通过参数化方程生成基础曲面的控制线，再通过曲面分割、移动复制、实体挤出等操作完成曲面的拼接与加厚，过程中需要严格控制曲面的G2连续性，避免出现曲面褶皱、曲率突变的问题，否则后续加厚或者实体化操作时会出现几何错误，也会直接影响后续加工环节的刀路生成。

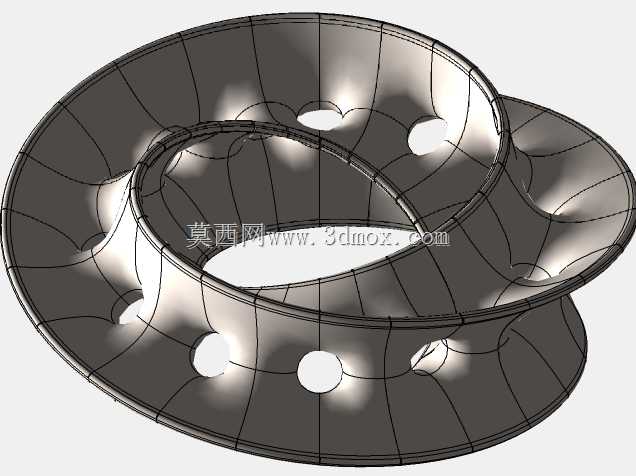

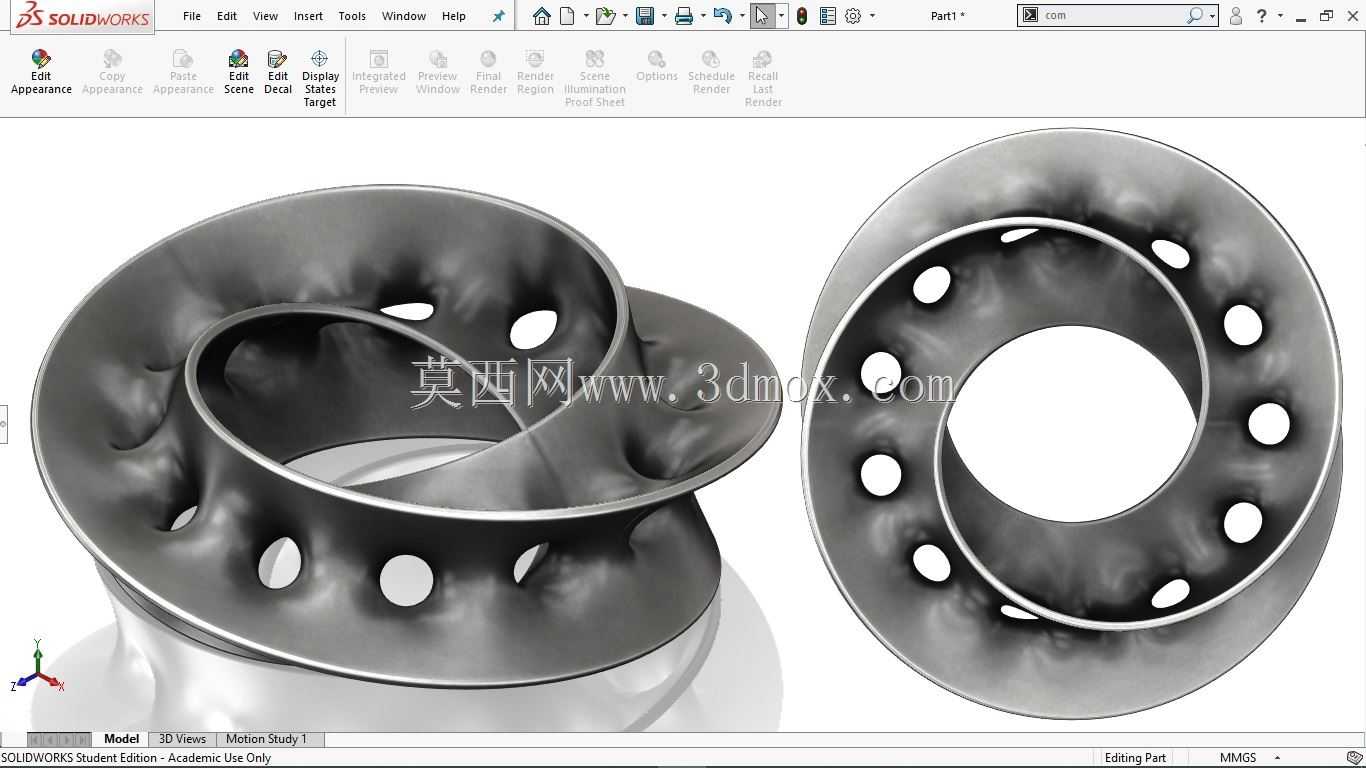

　　在实际的工程应用中，这类环形单侧曲面的安装边界需要匹配对应设备的法兰安装位，环形结构的内外径公差需要控制在IT7级以内，曲面的壁厚根据应用场景的不同通常设置在1.5mm到5mm之间，若用于流体导流场景，还需要对曲面表面做抛光处理，降低表面粗糙度以减少流体阻力；若用于装饰或者艺术装置场景，则可以在曲面的环形区域做均匀的镂空孔设计，就像案例中展示的结构一样，均匀排布的圆孔既可以减轻整体结构重量，也能形成独特的视觉通透效果，同时镂空孔的边缘需要做圆角过渡，避免应力集中在孔位边缘造成结构开裂。设计这类曲面结构时，还需要重点考虑曲面的偏移加厚方向，由于莫比乌斯环是单侧曲面，加厚过程中容易出现曲面自交的问题，需要通过调整曲面的局部控制点，

　　修正曲率过大的区域，保证加厚后的实体壁厚均匀，没有局部过薄或者重叠的问题。对于需要通过数控加工完成的实体构件，还要提前规划加工的装夹位置，由于曲面是连续扭曲的形态，一次装夹无法完成全部曲面的加工，需要设计配套的工装夹具来完成二次装夹的定位，保证两次装夹的加工基准统一，避免出现接刀痕或者形位公差超标的问题。如果是用于3D打印的快速成型场景，则需要考虑曲面的支撑添加位置，尽量将支撑设置在非外观面或者后续需要打磨处理的区域，减少后期表面处理的工作量，同时保证打印过程中曲面的悬空部分不会出现塌陷变形。这类曲面结构的建模练习，能够帮助结构工程师熟练掌握高级曲面的构建逻辑，理解拓扑连续在曲面设计中的实际意义，掌握曲面修补、曲率检查、实体化验证的全流程操作，这些技能在后续的复杂工业产品外形设计、特种流道结构设计、异形工业构件设计中都有非常广泛的应用场景，能够有效解决常规实体建模无法完成的复杂连续曲面构建问题。
