CA6140车床传动端铝合金壳体结构设计

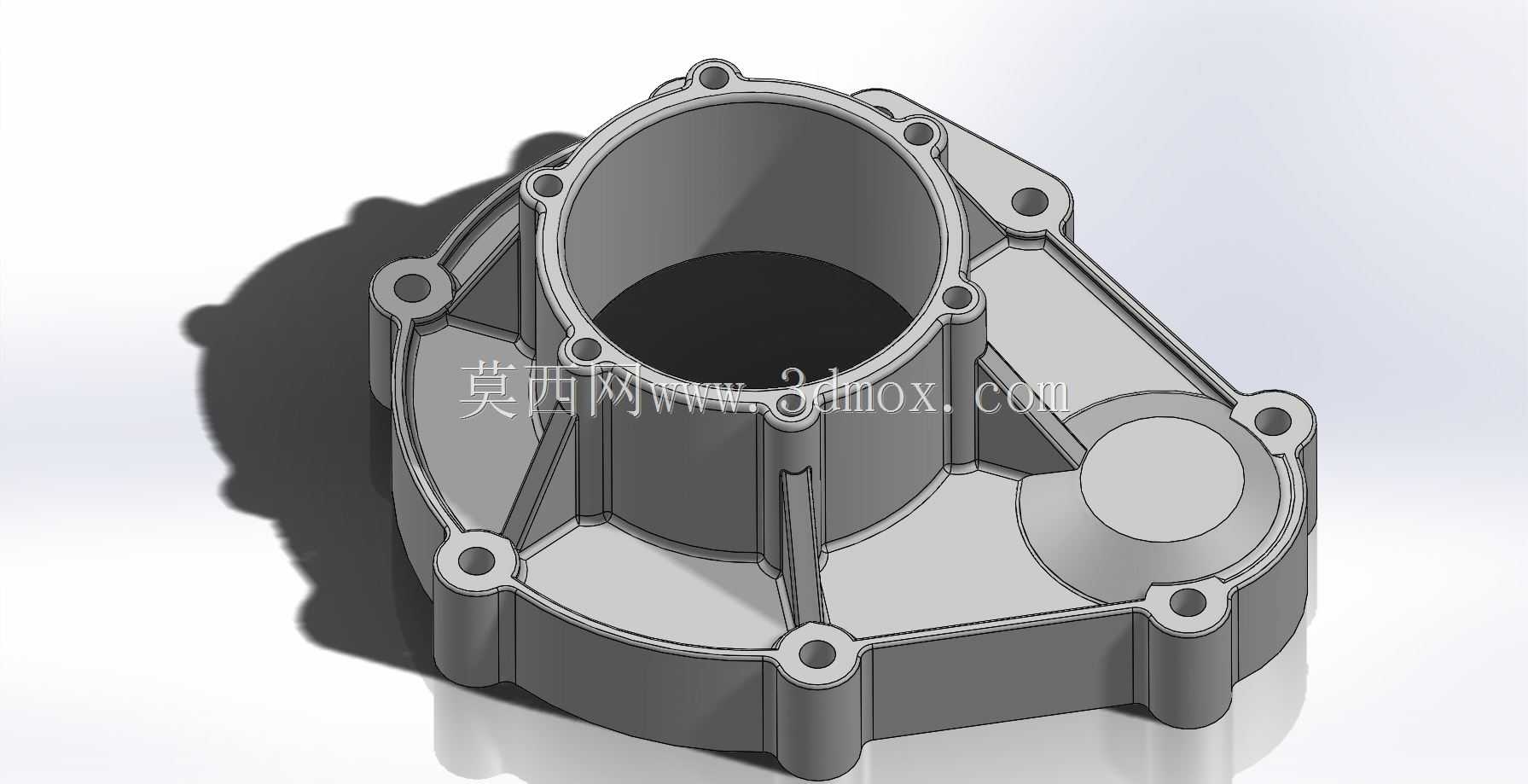

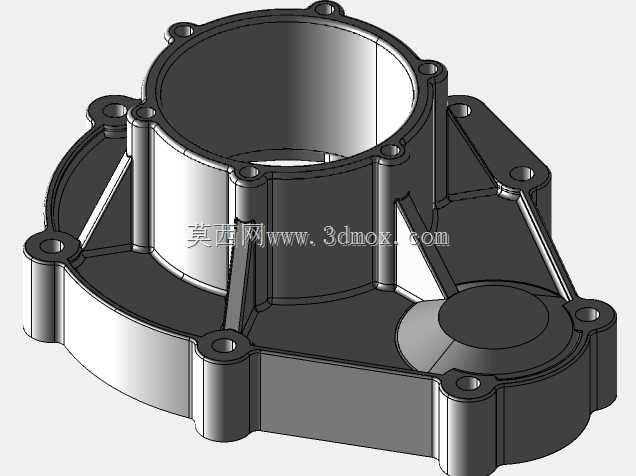

　　这款壳体属于CA6140普通车床主轴箱侧置传动单元的承载构件，日常工况下主要承担传动齿轮轴系的定位支撑、润滑介质密封以及外部载荷分散的作用，在车床进给与主轴转速切换的传动链路中，是保障传动副啮合精度、降低运行振动的核心结构件。从实际安装场景来看，该壳体一侧通过周向均布的螺栓孔与主轴箱箱体端面贴合，另一侧的异形延伸腔体用于容纳换向齿轮组与润滑导流结构，安装时需要保证主腔体与箱体轴承孔的同轴度误差控制在0.02mm以内，否则会出现齿轮啮合异响、轴系偏磨的问题。设计过程中优先考虑了铸件的工艺可行性，主腔体采用等壁厚设计，壁厚控制在6mm，既满足HT200或者压铸铝合金的成型要求，也避免壁厚差过大导致的铸造应力集中；

　　周向布置的安装凸台高度统一为8mm，螺栓过孔直径比连接螺栓大1mm，预留足够的装配调整余量，同时每个安装孔位都设计了向内延伸的加强筋，筋条宽度与壁厚保持一致，直接连通主腔体外壁，将螺栓预紧力均匀传导到整个腔体结构，避免局部应力过大导致的凸台断裂。异形延伸段的结构设计完全匹配内部齿轮的运动包络，腔体内部预留了3mm的润滑脂存储间隙，侧壁设计的倾斜导流面可以让甩出的润滑脂回流到齿轮啮合区，减少干磨风险；端部的圆形凸台用于安装端盖与密封件，凸台上的定位销孔与主腔体基准保持位置度公差0.01mm，保证端盖安装后油封与轴的同轴度。从安装边界来看，整个壳体的外轮廓没有超出主轴箱侧方的安全防护范围，所有棱角处都做了R2-R5的铸造圆角，

　　既方便脱模，也避免装配时的锐边划伤；主腔体的内径尺寸适配配套的滚动轴承外径，腔体深度刚好覆盖轴承外圈的宽度，端部设计的挡边可以限制轴承的轴向窜动，不需要额外加装轴承挡圈，简化了装配工序。实际建模过程中，先以主腔体的轴线为核心基准，绘制法兰端面的安装孔位轮廓，再通过拉伸、拔模生成主体腔体，之后根据内部传动件的运动包络切除异形腔体部分，最后添加强筋、安装凸台、圆角等工艺结构，所有结构的尺寸都匹配现有车床的改装互换要求，可以直接替换原有老化损坏的同位置壳体，不需要对周边结构做额外修改。
