CA6140机床配套纸芯进给推进装置

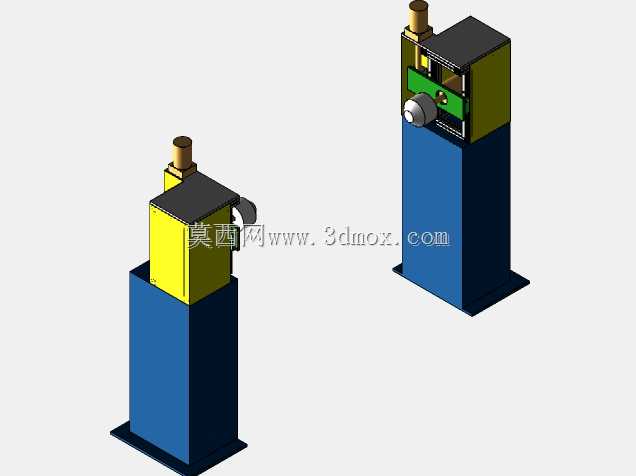

　　这套推进装置是为CA6140普通车床配套的物料进给单元，属于装配线工位的末端执行组件，主要用于卷状纸芯类工件的定距推送作业，适配车床加工过程中纸芯类辅料的自动上料、工位转移工序，也可直接嵌入短行程物料推送的自动化装配工位，替代人工完成重复性的直线推送动作，降低人工操作的劳动强度，同时保证推送行程的一致性。从结构设计来看，装置采用立式立柱承载结构，底部为方形安装法兰板，可直接通过螺栓固定在机床侧方的安装基面或者装配线的铝型材工作台上，安装基面的平面度要求控制在0.1mm/m以内，避免立柱安装倾斜导致推送卡滞。立柱主体采用分段式结构，下部为深蓝色的承载基座段，内部预留了驱动组件的安装空间，可容纳气缸或者伺服电缸作为动力源，

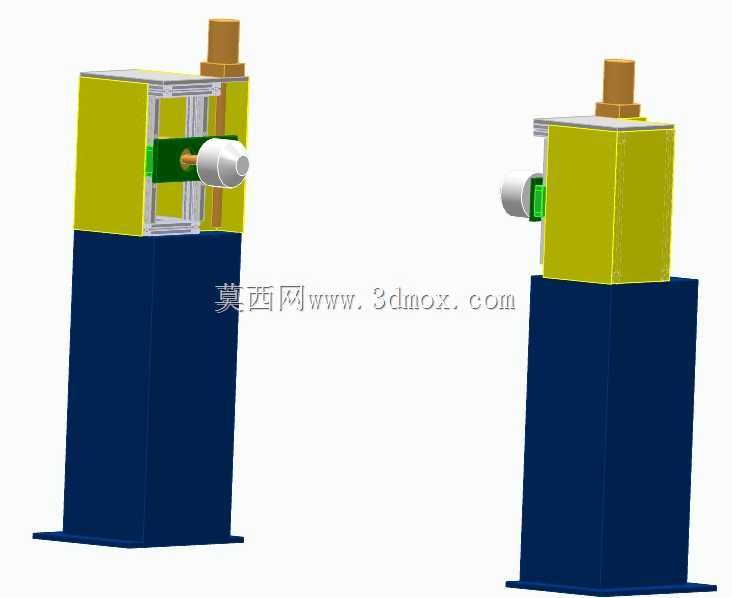

　　上部为黄色的导向承载段，内置直线导轨副，为推送头的往复运动提供高精度导向，导轨的安装面经过铣削加工，平行度公差控制在0.02mm以内，保证推送过程无偏摆。推送执行端采用圆柱形推头设计，推头端面做了圆角过渡处理，避免推送过程中刮伤纸芯内壁，推头与驱动杆之间采用快拆式连接结构，可根据不同内径的纸芯快速更换适配尺寸的推头，适配内径范围覆盖20mm到80mm的常规卷状纸芯。装置顶部设置了行程调节旋钮，也就是模型中呈现的棕色柱状结构，可通过旋转调节内部的限位块位置，实现50mm到200mm范围内的推送行程无级调整，满足不同长度纸芯的推送需求。侧向的安装支架用于固定传感器组件，可安装磁性开关或者光电传感器，实时反馈推送头的位置信号，

　　接入机床的PLC控制系统，实现与车床主轴动作、装配线节拍的联动控制。从安装边界来看，装置整体占地尺寸较小，宽度方向不超过200mm，高度方向可根据安装工位的空间需求调整立柱段的长度，不会占用过多的机床操作空间，侧向的走线槽预留了动力线、信号线的排布空间，现场布线时可直接将线缆沿立柱侧边的槽位固定，避免线缆随推送动作往复弯折造成损坏。在实际应用场景中，这套装置除了适配CA6140车床的纸芯上料工序，还可拓展用于其他卷状物料、小型轴类零件的短距离推送作业，比如标签卷料、薄壁套筒类零件的工位转移，只需要更换对应尺寸的推头，调整行程限位即可快速适配新的工况，结构的通用性较强。设计过程中充分考虑了车间的加工装配工艺性，

　　所有结构件都采用常规的铣削、钻孔工艺即可加工，没有复杂的曲面或者特殊加工要求，零部件的通用化率较高，标准件占比超过60%，后期维护更换配件的成本较低，导向副采用自润滑设计，日常使用过程中不需要频繁加注润滑油，适配机加工车间多粉尘、多切削液的工作环境，防护等级可达到IP54，能够有效阻挡切削液、金属碎屑进入内部传动结构，延长设备的使用寿命。
