多壁碳纳米管微观结构三维可视化建模

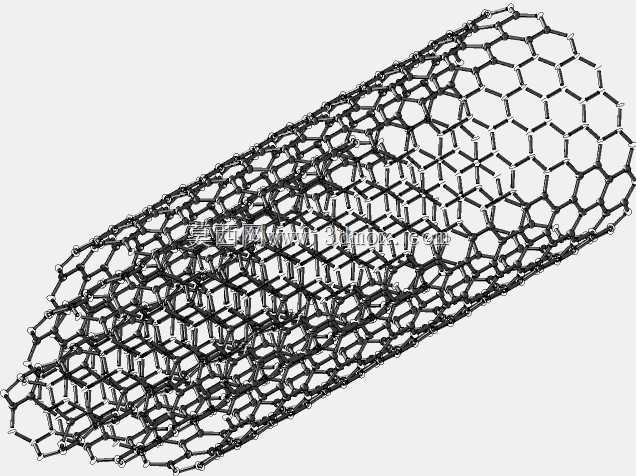

　　碳纳米管作为新型碳基材料的典型代表，其三维结构建模是材料性能仿真、微观机理研究的核心基础环节，这类模型并非直接用于常规机械装备的装配生产，而是服务于材料研发、纳米器件设计、复合材料性能推演等场景，为科研人员、结构仿真工程师提供直观的结构参照与仿真载体。从结构设计逻辑来看，多壁碳纳米管的建模核心是还原不同管径碳管同轴嵌套的真实构型，每一层管壁都遵循石墨烯蜂窝状六元环的排布规律，相邻管壁间保持固定的层间距，对应范德华力作用下的稳定结构边界。建模过程中需要先完成单壁碳管的参数化构建：通过定义管径、螺旋角参数生成单层六元环网格结构，处理好六元环顶点的键接关系，确保每个碳原子的连接键符合sp2杂化的键角特征，避免出现网格畸变、键长异常的问题。

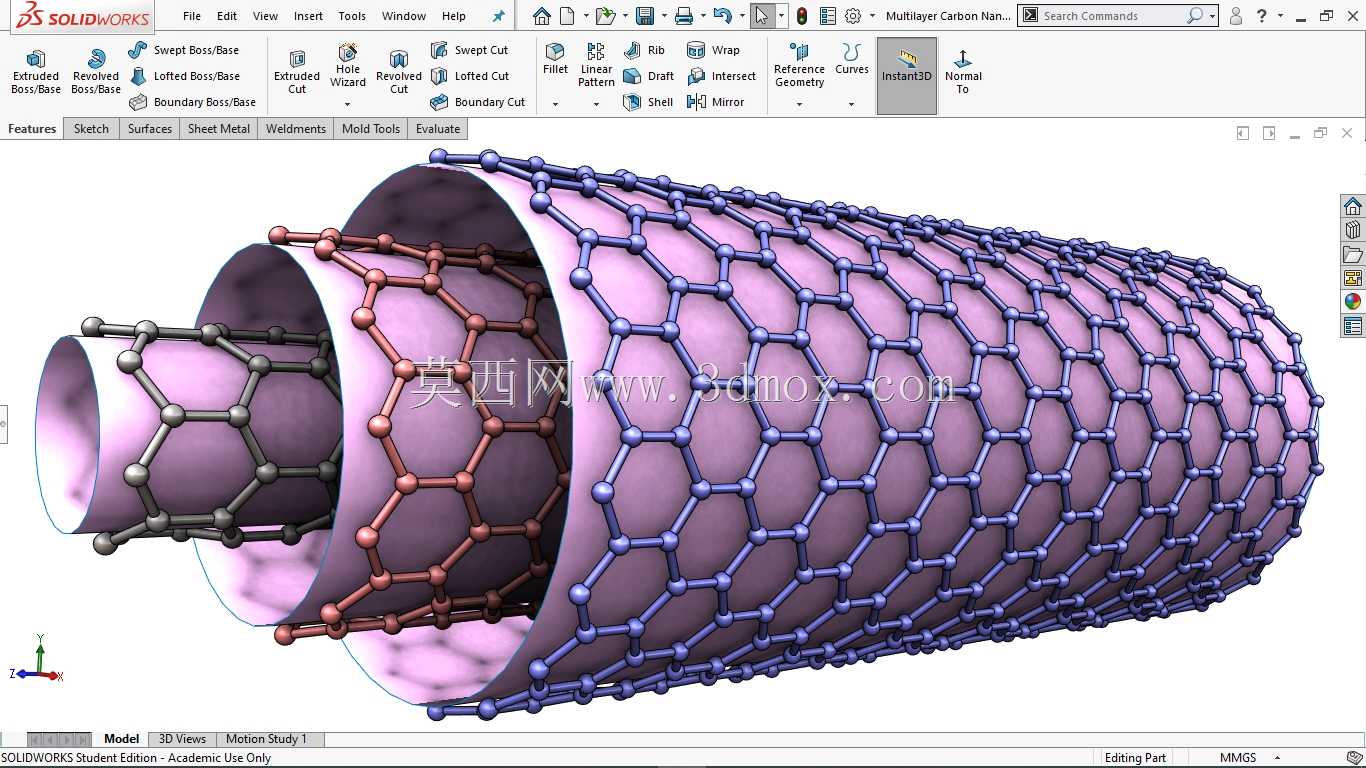

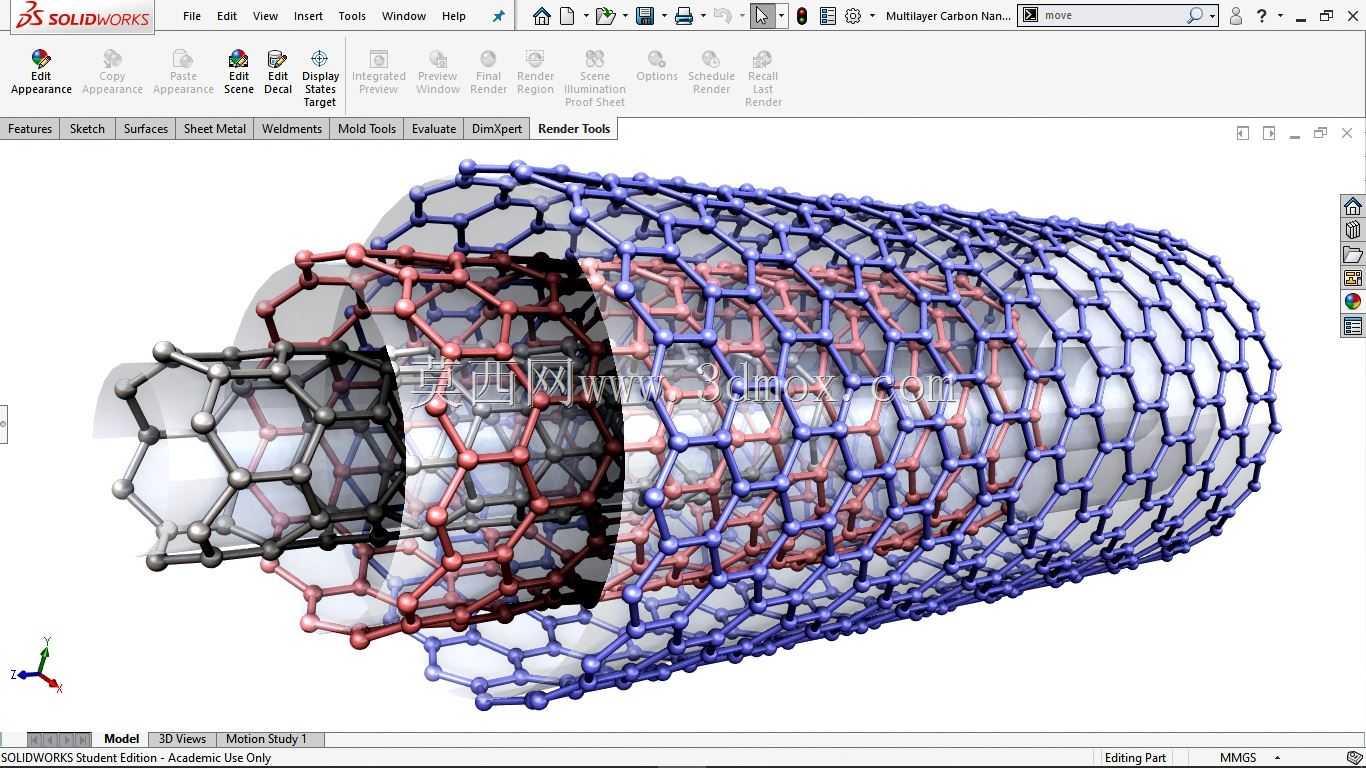

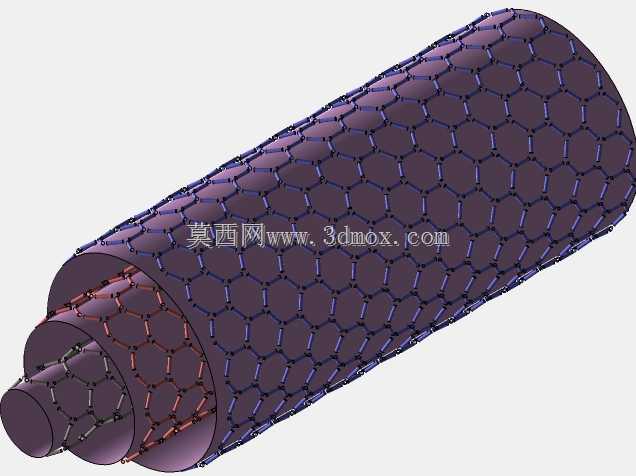

　　完成单壁管构建后，按照多壁管的层间距要求，依次生成不同直径的同轴碳管层，每层碳管的轴向长度保持一致，径向尺寸逐层递增，同时处理好管端的封口结构，通过半球形富勒烯结构完成管端的封闭，还原真实碳纳米管的端部形态。这类模型的外形尺寸完全按照微观尺度的比例缩放呈现，建模时需要严格控制各层管壁的网格密度，既保证六元环结构的清晰展示，又避免网格过密导致后续仿真运算负载过高。在实际应用场景中，这类三维模型可用于复合材料增强相的性能仿真，将碳纳米管模型嵌入基体材料模型中，推演不同排布方式、不同长径比的碳纳米管对复合材料强度、导电性能的影响；也可用于纳米器件的结构设计，比如基于碳纳米管的纳米探针、传感器敏感单元的结构验证，

　　通过模型直观展示碳管与其他微纳结构的装配边界，确认结构干涉、连接强度等设计要点。建模过程中需要重点关注阶梯键的结构还原，也就是不同管壁层间、管身与端帽衔接处的键接处理，这些位置是碳纳米管结构应力集中的关键区域，模型的还原精度直接影响后续力学仿真、电学仿真的结果准确性。不同于常规机械零件的建模思路，碳纳米管这类微观结构模型不需要考虑常规的加工公差、安装孔位等工业生产要素，核心是还原微观结构的拓扑关系，保证结构的几何准确性，为后续的性能分析、机理展示提供可靠的三维载体，帮助研发人员更直观地理解碳纳米管的结构特征，推演不同结构参数对材料性能的影响规律，支撑新型碳基材料、纳米器件的研发迭代。
