无线电连接器外螺纹防护接头盖结构设计

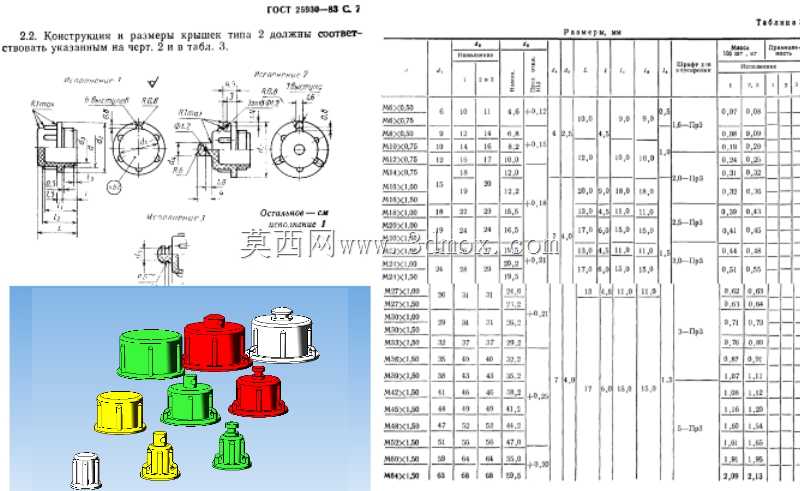

　　这类接头盖主要适配无线电电连接器的外螺纹端，在通讯设备运维、射频模块仓储转运、野外通信站点布设场景中应用广泛，核心作用是在连接器未插合状态下，封堵外螺纹接口端面，避免运输过程中磕碰损伤螺纹牙型，同时阻隔粉尘、潮气、盐雾进入连接器内部接触腔，防止插针氧化、绝缘性能下降，保障后续插接后的信号传输稳定性。设计阶段首先围绕适配的三种外螺纹规格展开，分别对应M6x0.75、M12x0.75、M18x1三种螺距的GOST标准外螺纹接口，每一种规格的接头盖都做了内螺纹牙型的公差匹配，采用中等精度配合公差，既保证手动旋合时的顺畅度，不会出现卡滞、错牙问题，又能保证旋合到位后无明显径向窜动，避免运输震动过程中出现松脱。

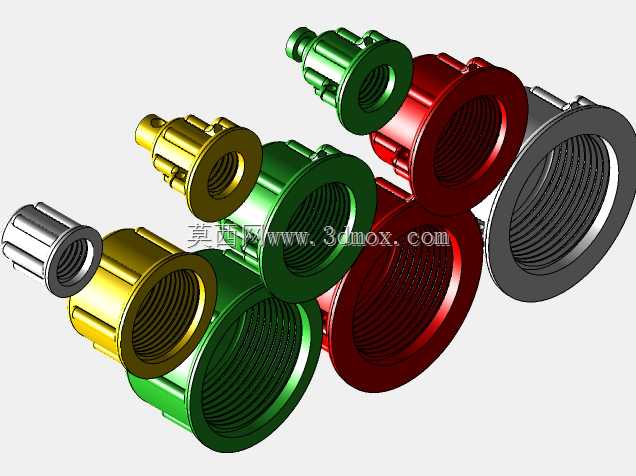

　　外形结构上采用带防滑竖纹的圆柱主体加端盖封边的形式，主体外壁的防滑纹深度控制在0.4mm，间距1.2mm，即便操作人员佩戴薄型劳保手套也能顺利施加旋拧力矩，不需要借助额外工具即可完成拆装，适配野外作业无工具的快速操作场景。端盖部分做了超出螺纹外径的凸缘结构，凸缘宽度2mm，旋合到位后凸缘端面能完全贴合连接器的安装基准面，在接触面处预留了0.2mm的密封垫安装槽，可适配丁腈橡胶或硅橡胶密封垫片，进一步提升端面密封性能，满足高湿、高盐雾环境下的长期存储防护需求。安装边界方面，三种规格的接头盖轴向总长度分别对应适配螺纹的有效旋合长度加3mm端盖厚度，径向最大尺寸不超过对应连接器法兰外径，不会和周边相邻布置的其他连接器、安装结构产生干涉，

　　在密集排布的射频接线面板上也能顺利拆装。结构壁厚做了均匀化处理，整体壁厚维持在1.5mm，既保证足够的结构强度，在承受常规外力挤压、跌落冲击时不会出现开裂、螺纹变形，又能控制整体重量，不会给连接器接口带来额外的负重。不同规格的接头盖采用差异化的颜色标识，可快速区分规格，避免现场装配时出现错装、混装问题，提升仓储管理和现场装配的效率。内部螺纹起始端做了15度的导入倒角，能快速对准外螺纹端头，降低对中难度，减少错牙导致的螺纹损伤风险，端盖内部的空腔深度做了冗余设计，可容纳连接器端头略微突出的插针部件，不会出现旋合时顶碰插针导致插针弯曲、移位的问题。
