商用餐饮六边形网格烧烤炉结构设计

　　这款网格烧烤结构主要面向商用餐饮外摆、户外露营装备、嵌入式餐台配套三类应用场景，区别于传统冲孔网板烧烤架的设计逻辑，整体采用六边形蜂窝镂空作为核心换热结构，在保证通风换热效率的同时，兼顾了外观的精致度，可直接作为明档餐饮的展示型烤制设备使用。从功能特性来看，蜂窝网格的单孔边长经过参数化匹配，既可以避免常规烤制食材（肉串、切片蔬菜、小份海鲜）从孔隙掉落，又能保证 charcoal 或者电加热管的热辐射直接穿透网格到达食材底部，相比条形格栅减少了食材与金属面的接触面积，降低烤制过程中粘黏的概率。壳体部分采用双层折弯包边结构，上下边缘做了大圆角挤出过渡，一方面消除了钣金裁切后的锐边安全隐患，

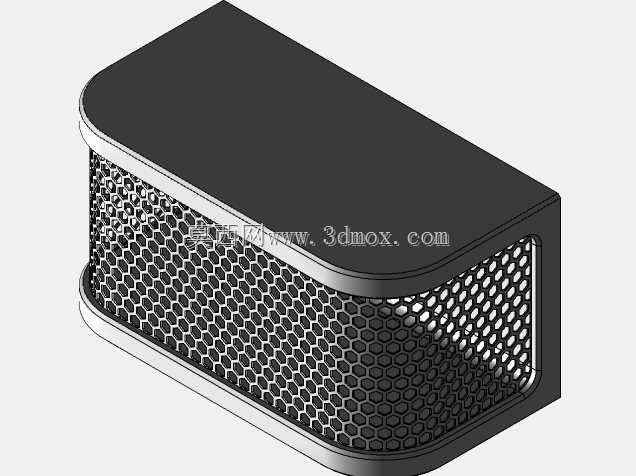

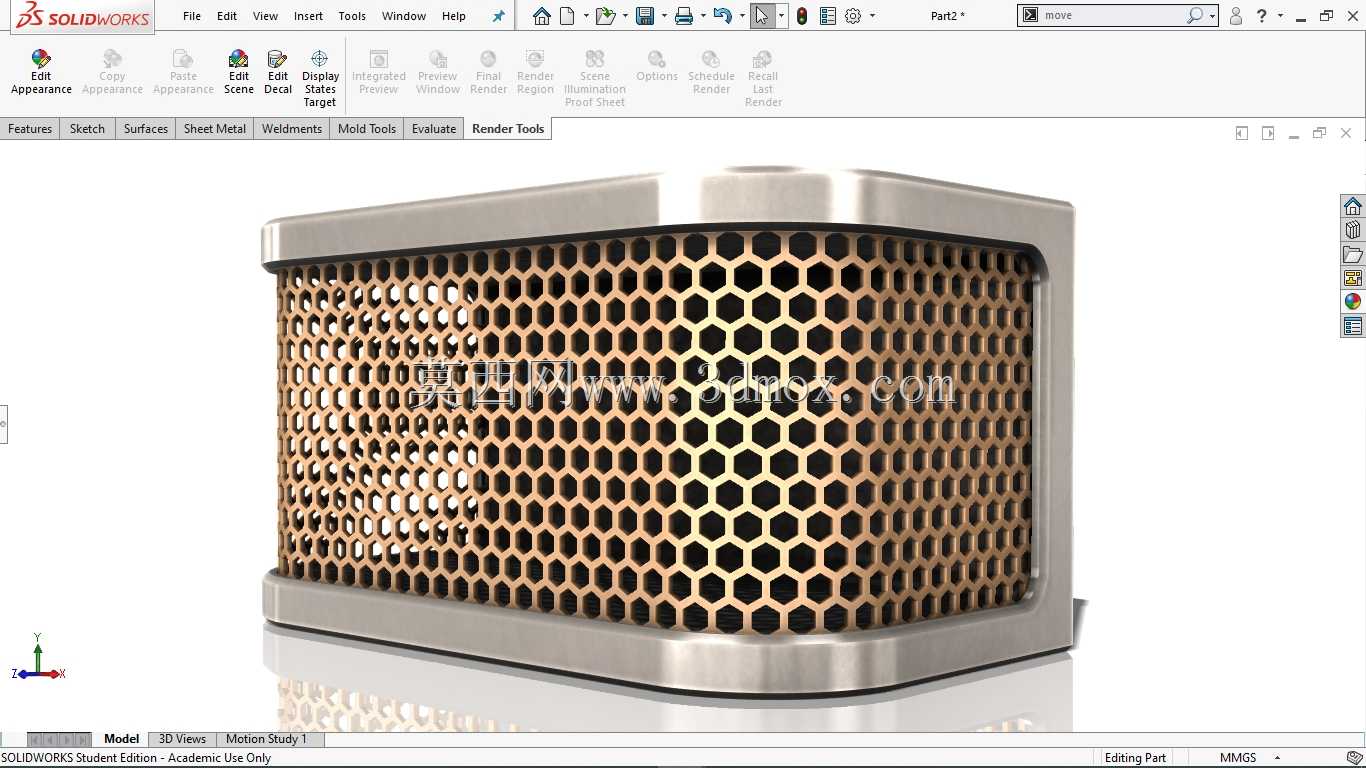

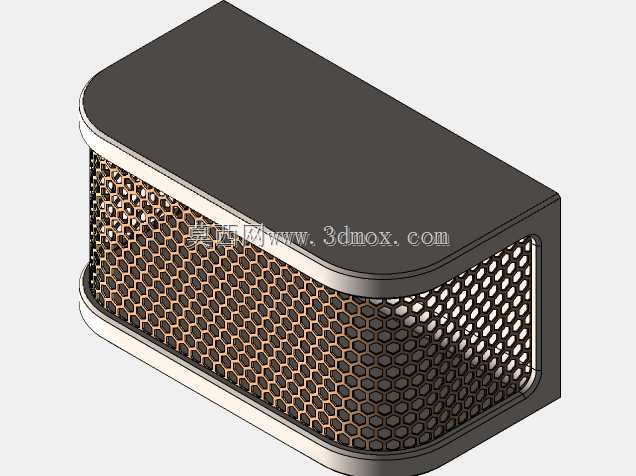

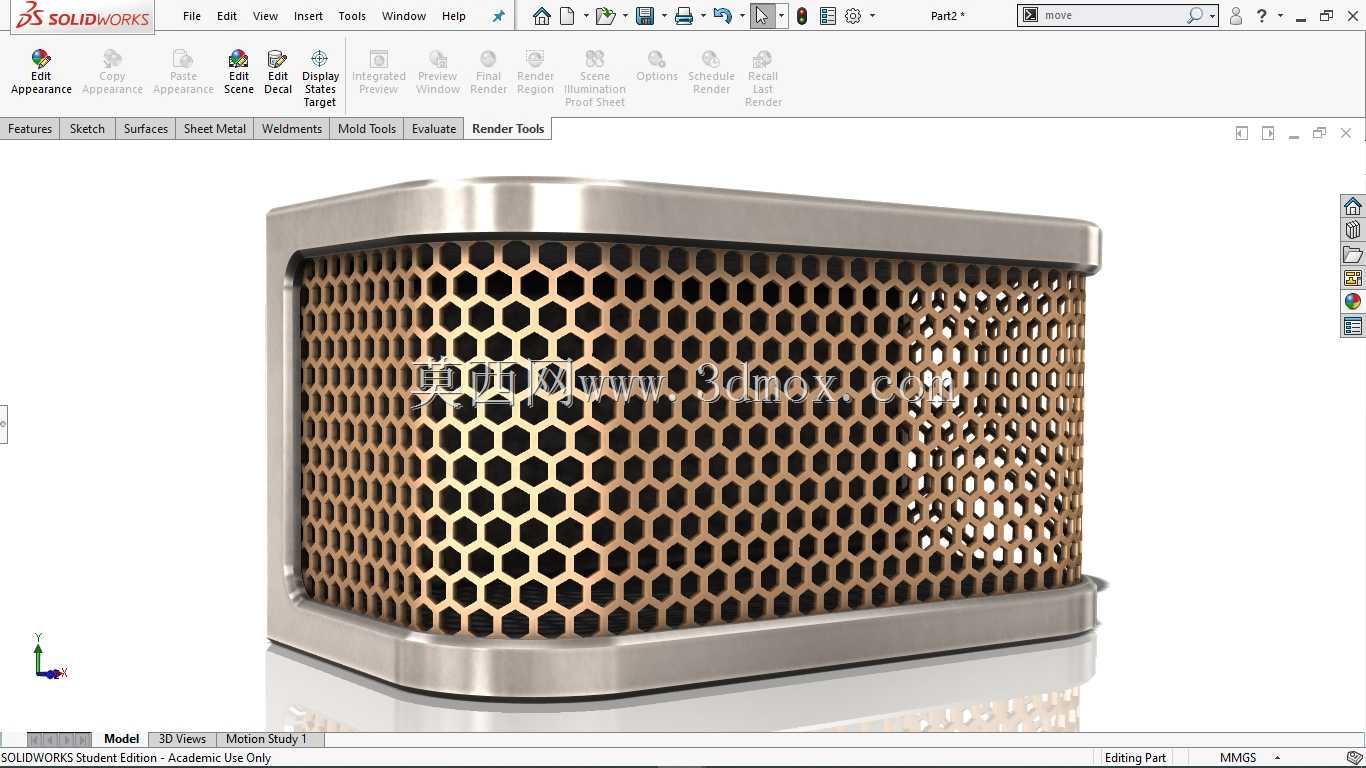

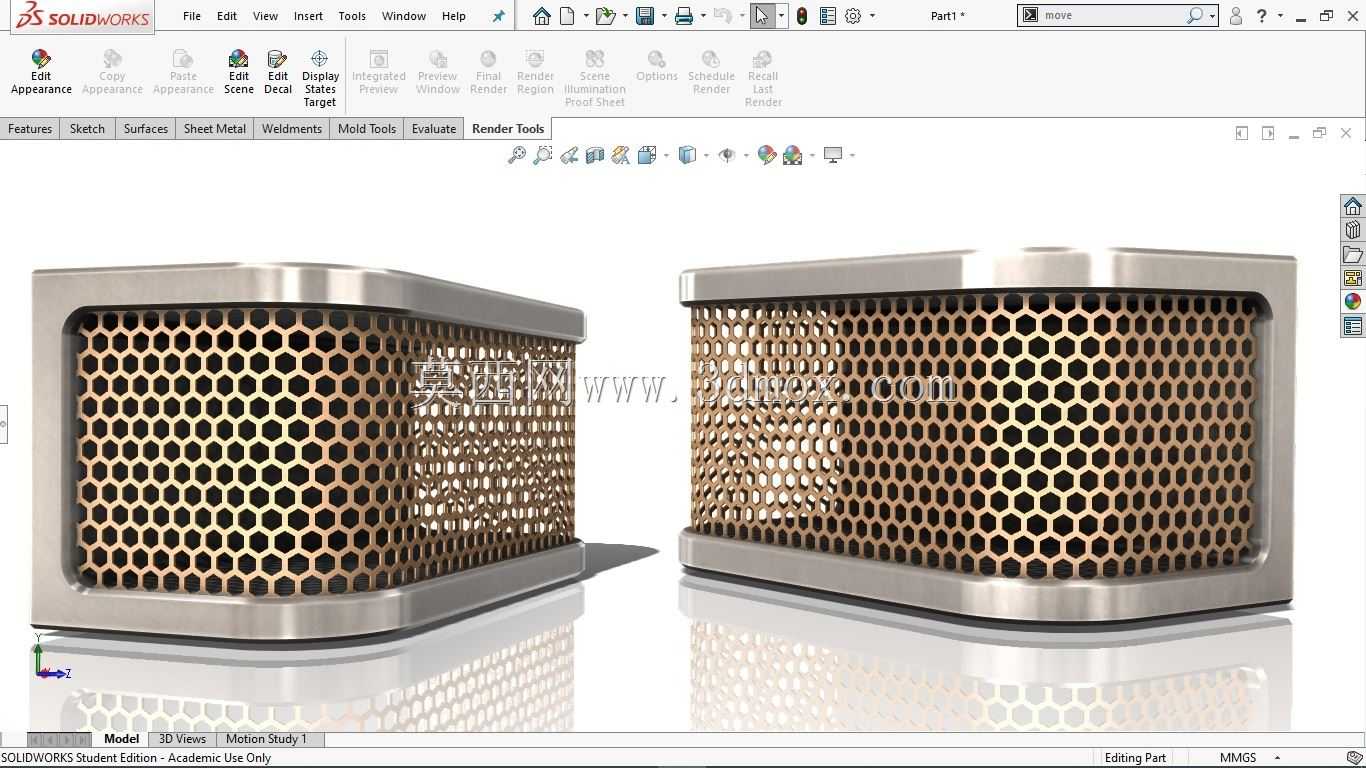

　　另一方面双层结构形成的空气隔层可以降低外壳表面温度，避免操作人员误触烫伤。设计过程中先通过曲面构建整体的弧形壳体轮廓，再将蜂窝网格图案投影到自定义曲面上，通过拟合样条线完成凸台基部挤出，填充图案后做偏移表面变形处理，最后完成壳体移动面圆角、挤出切割、倒斜角加厚等外观细节处理，保证网格与边框的衔接处无突兀台阶，整体曲面顺滑无褶皱。安装边界方面，整体结构采用对称式双单元布局，单单元的长宽尺寸适配常规嵌入式餐台的预留开孔尺寸，底部预留了加热模块的安装空间，可根据使用场景适配炭烤槽、电加热管、燃气燃烧头等不同热源，底部支撑边做了外翻折边处理，既可以直接放置在台面上使用，也可以通过折边上的预留孔位与餐台台面做锁付固定，避免使用过程中出现滑移。

　　网格部分的板材厚度经过受力校核，在满负荷放置食材的情况下不会出现凹陷变形，镂空率经过测算维持在65%左右，平衡了结构强度与通风换热的需求，壳体侧边预留了接油槽的安装卡位，使用过程中产生的油污可以顺着网格斜面导流到侧边接油槽内，降低日常清洁的工作量。
