带防滑结构拖车导向轮承重支撑装置

　　这类带防滑结构的导向支撑轮，主要配套在中小型拖挂类设备的前端牵引连接部位，日常作业中承担拖挂设备静置时的前端承重，以及短距离移位时的导向行走功能，额定承重覆盖300kg级别的轻型拖挂场景，常见于小型工具拖车、露营拖挂、轻型设备转运拖架等配套场景。

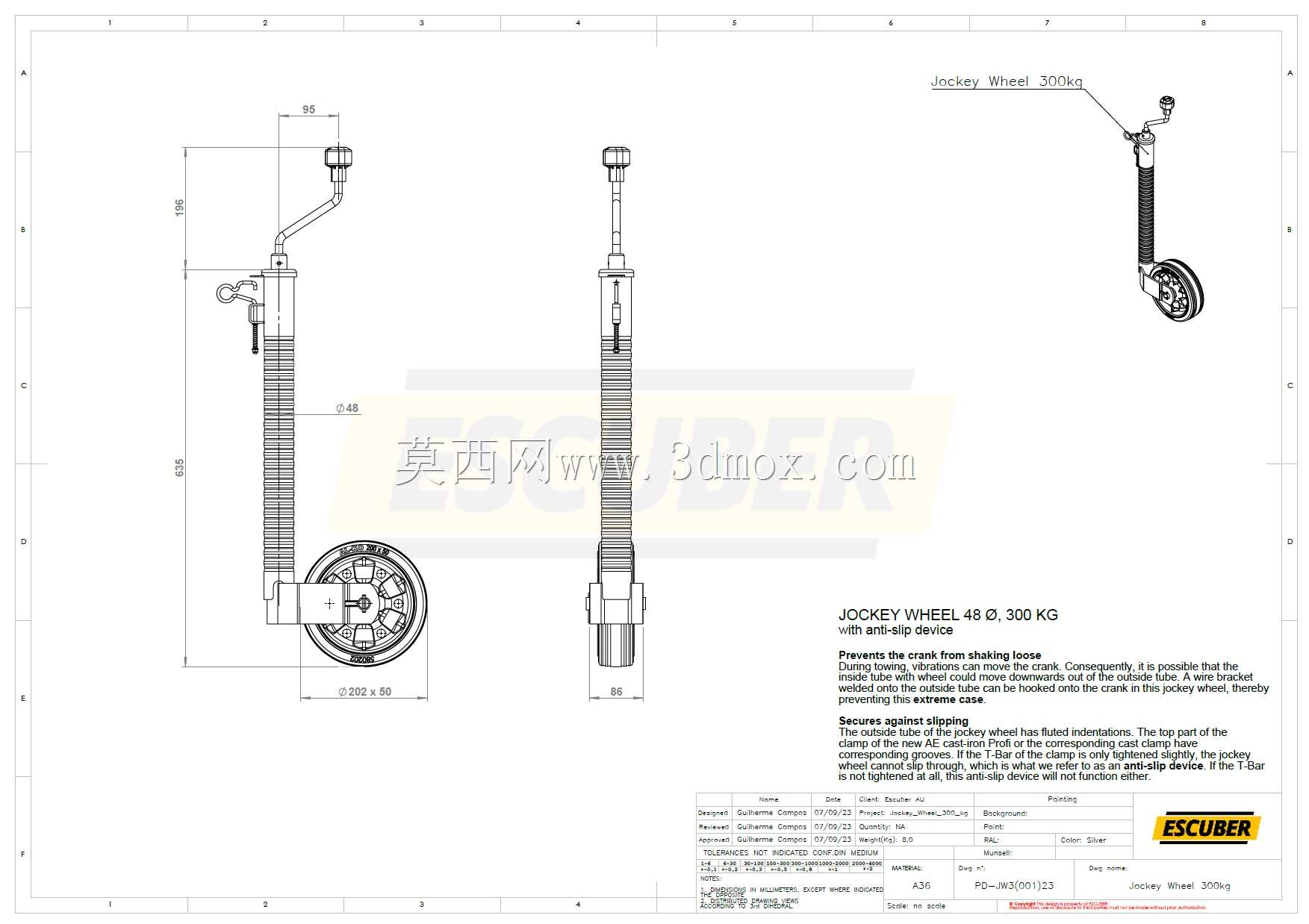

　　从实际使用的痛点出发做结构设计，常规无防滑结构的导向轮，在拖挂车辆行驶过程中，受路面颠簸、持续振动影响，摇臂曲柄容易出现松动移位，连带带滚轮的内管从外管套内向下滑移，极端情况下会出现支撑轮意外下落剐蹭路面，甚至影响牵引行驶稳定性的问题。这套结构的防滑设计，就是针对该失效场景做的针对性优化：在外管对应位置加工出匹配的凹槽结构，配套顶部的锁紧T形杆，当T形杆调整到合适高度后拧紧，骑师结构的卡合部位就会卡入外管凹槽，形成双重锁止，哪怕行驶过程中出现小幅振动，也不会出现内管滑移的问题；即便T形杆没有完全拧紧，防滑卡合结构也能提供基础的限位阻力，避免内管直接滑落，大幅降低使用过程中的故障概率。

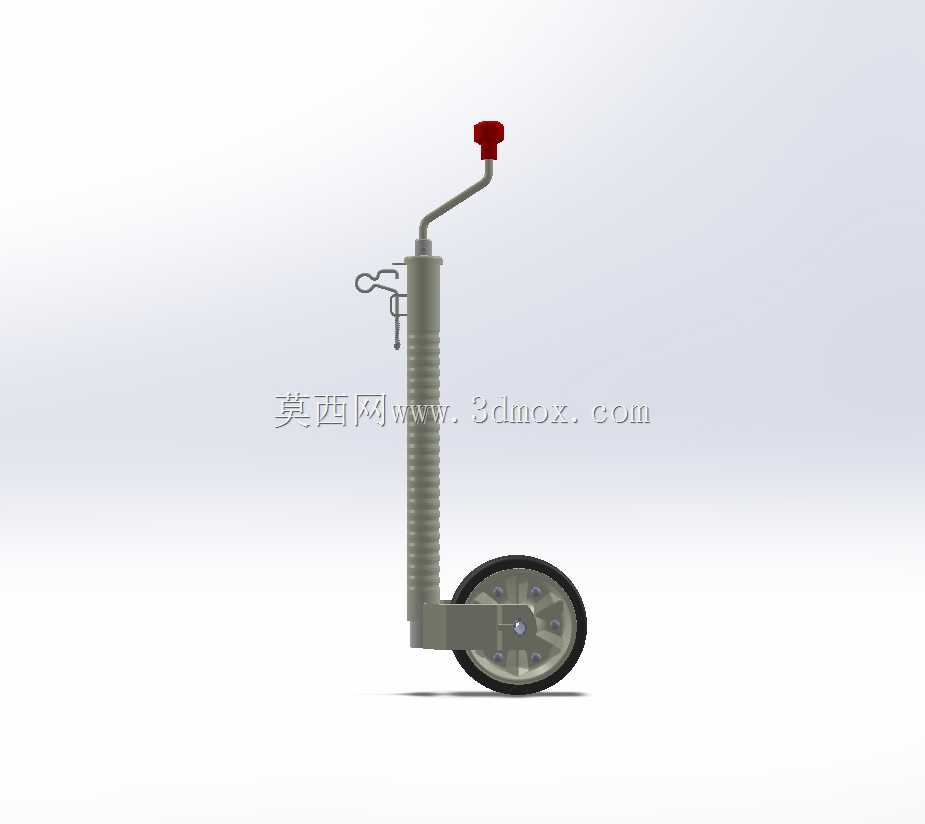

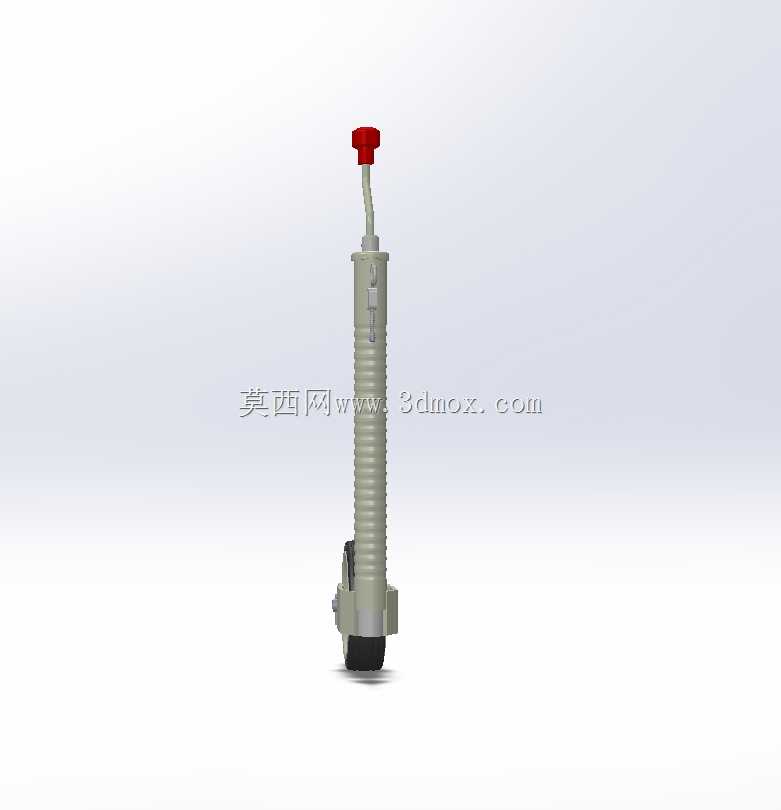

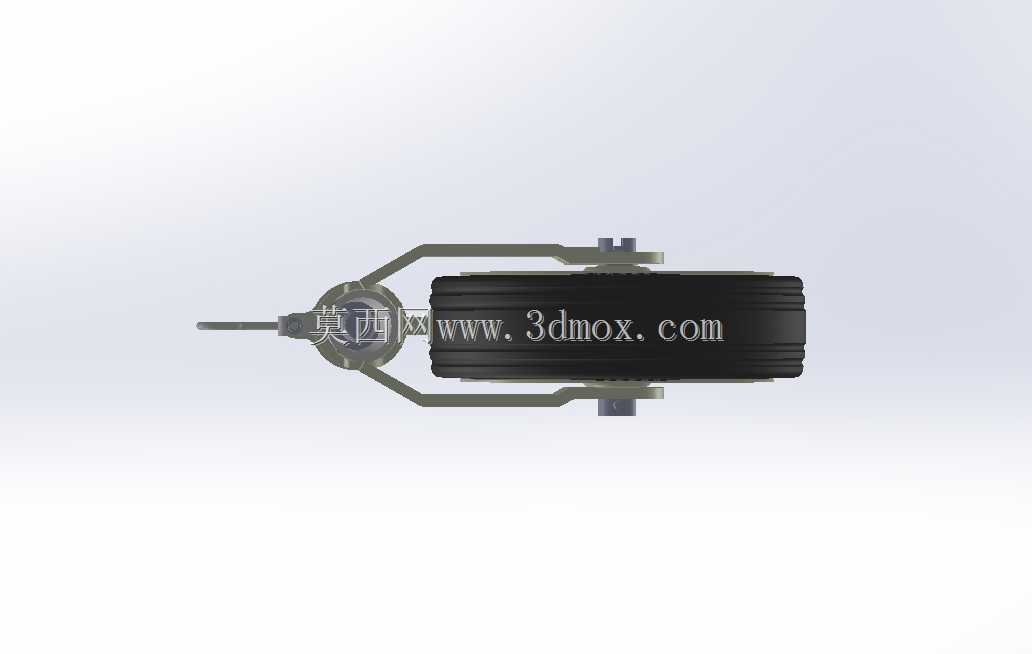

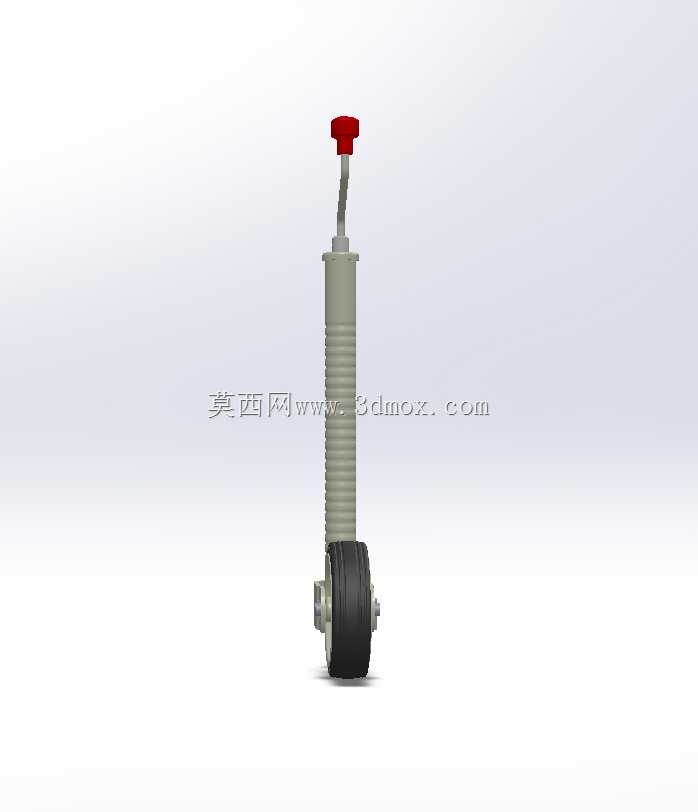

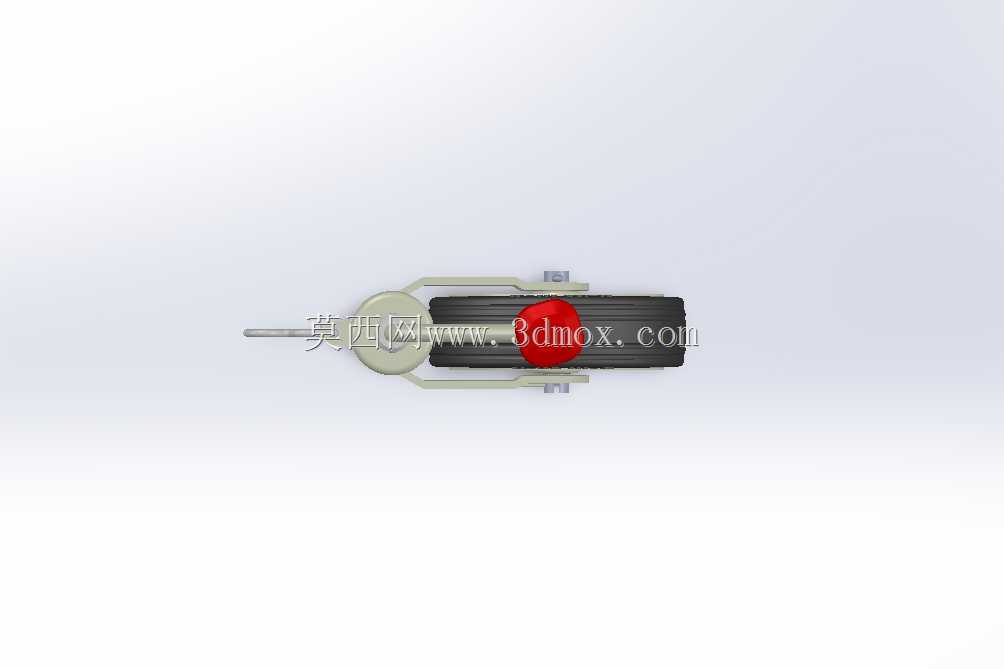

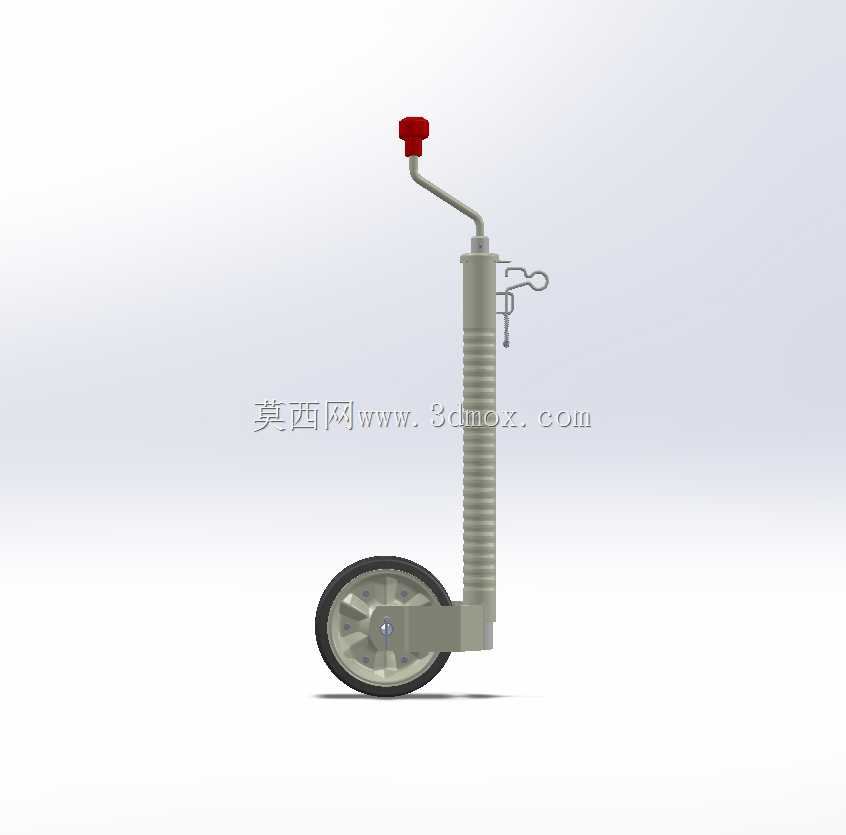

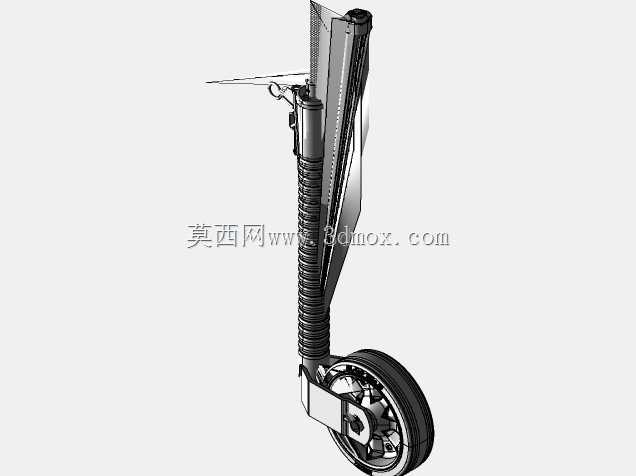

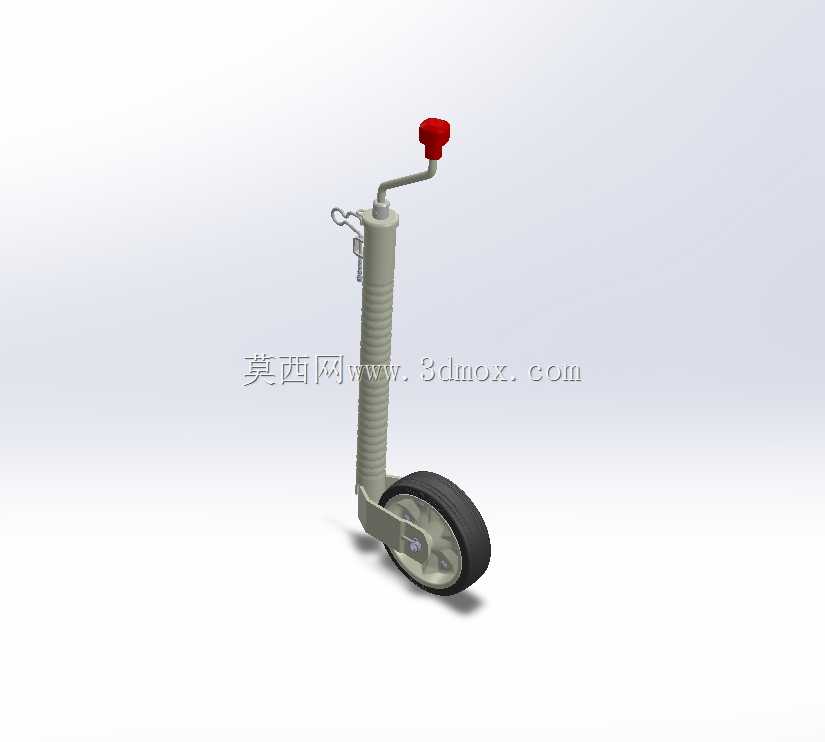

　　结构组成上，整体采用伸缩套管式结构，外管为带安装连接环的金属套管，侧面预留牵引销连接位，可直接与拖车架的牵引端固定；内管下端连接滚轮支架，配套实心橡胶滚轮，滚轮转动阻力小，在硬化路面、草地等常见场景都能顺畅滚动。上端的摇臂带红色防滑握套，转动摇臂可通过内部丝杆结构带动内管伸缩，实现支撑高度的调节，调节范围适配常规拖挂连接的高度差，安装时只需将外管的固定位与拖车架的安装座对齐，穿入固定销即可完成装配，安装边界适配直径48mm规格的标准拖车安装套管，不需要额外做改装适配。滚轮采用耐磨橡胶材质搭配金属轮毂，滚动过程中噪音小，也不会对硬化铺装路面造成压痕，支架部位做了防锈处理，适配户外露天使用的环境，长期暴露在雨水、扬尘环境下也不会出现锈死无法调节的问题。
