ft18型汽车挡风玻璃雨刮运动演示机构

　　这套机构核心实现旋转运动到往复摆动的转换，是汽车挡风玻璃雨刮系统的原理演示结构，可直观呈现量产雨刮产品的核心传动逻辑。从实际装车场景来看，这类雨刮机构普遍布置在汽车前围钣金下方的安装腔体内，输出轴直接连接雨刮臂与刮片，工作时带动刮片沿挡风玻璃曲面做定角度往复扫动，清除玻璃表面附着的雨水、灰尘与污渍，保障驾驶视线清晰，是乘用车辆、商用车辆、工程作业车辆都必须配备的基础安全部件。

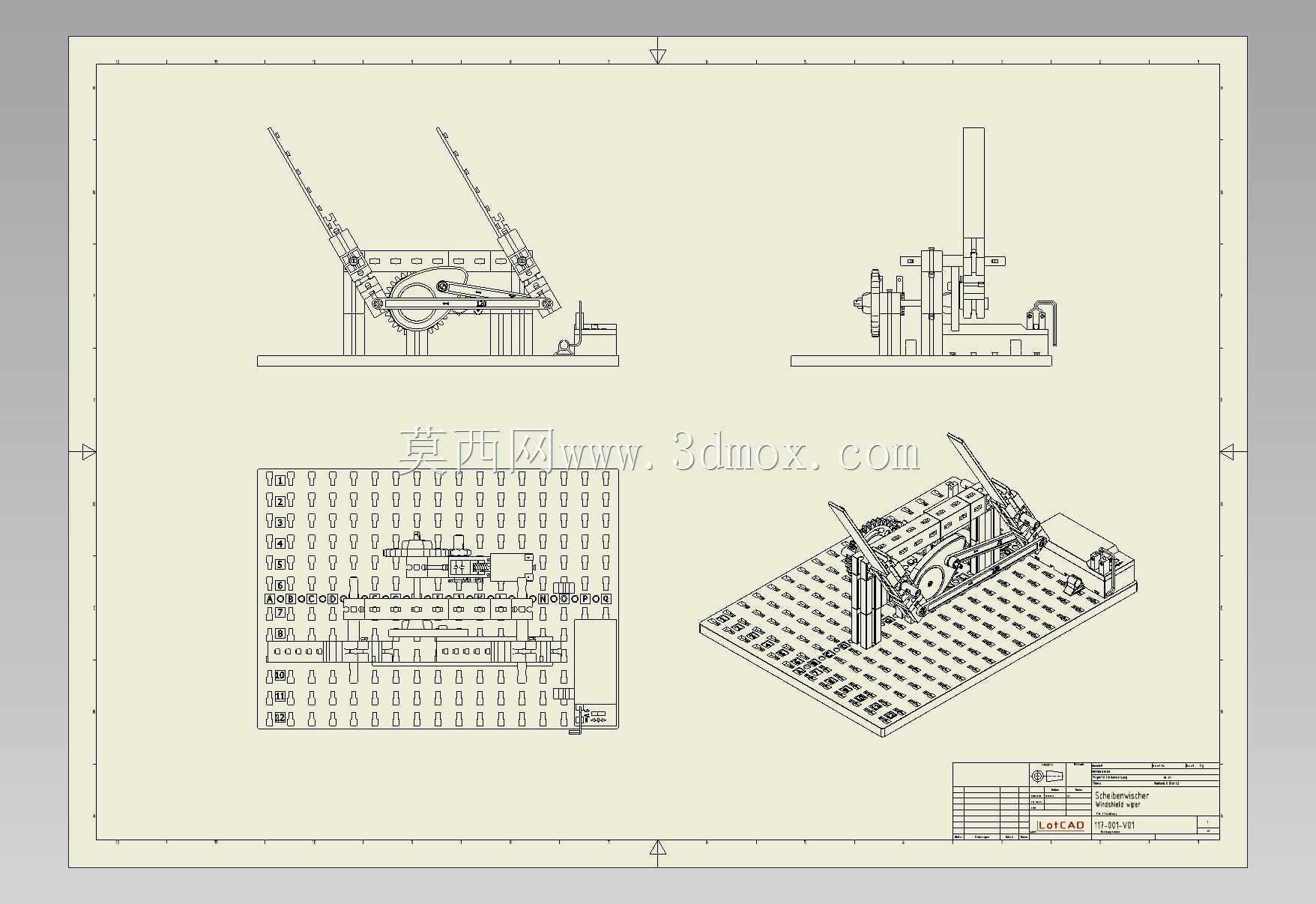

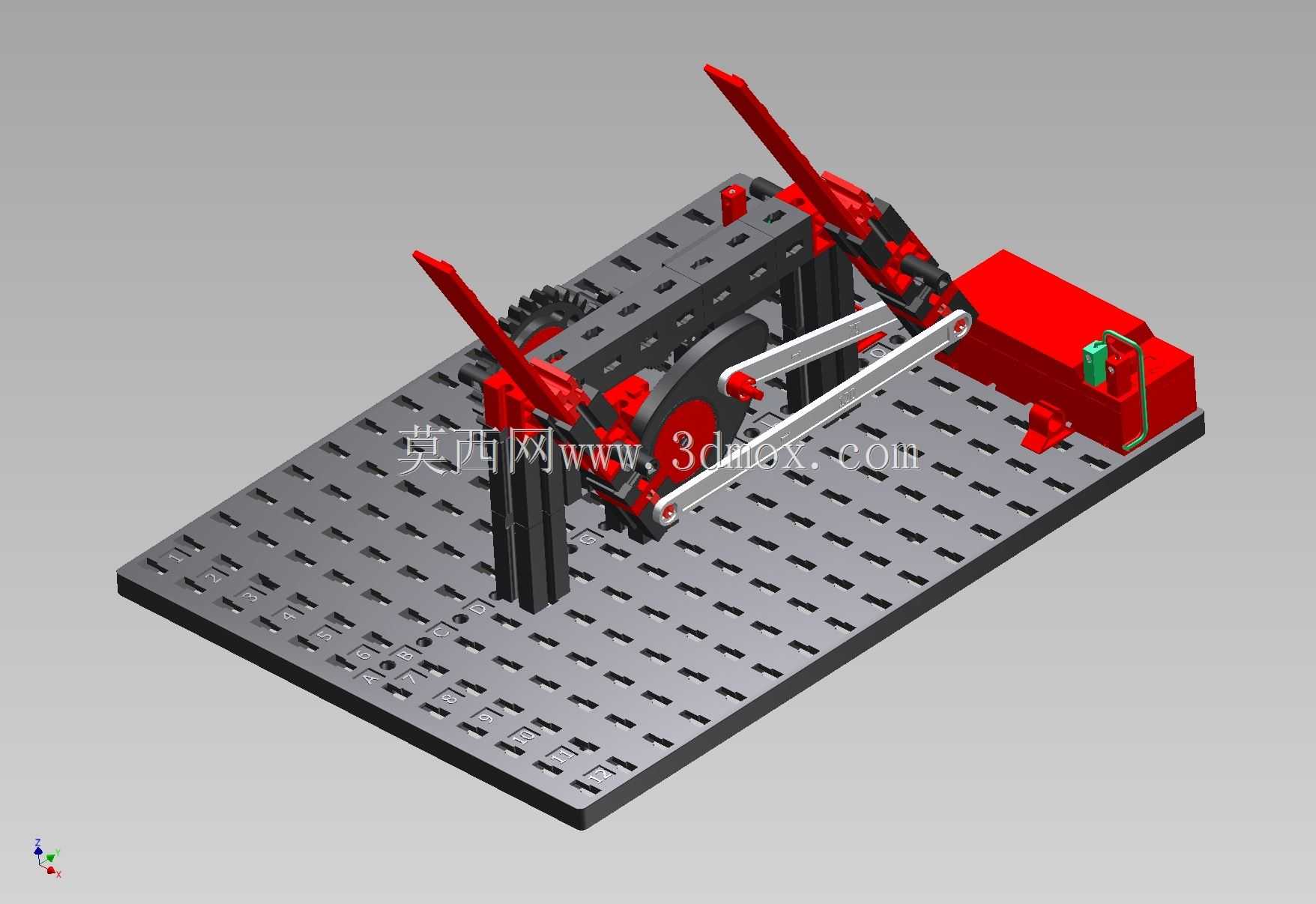

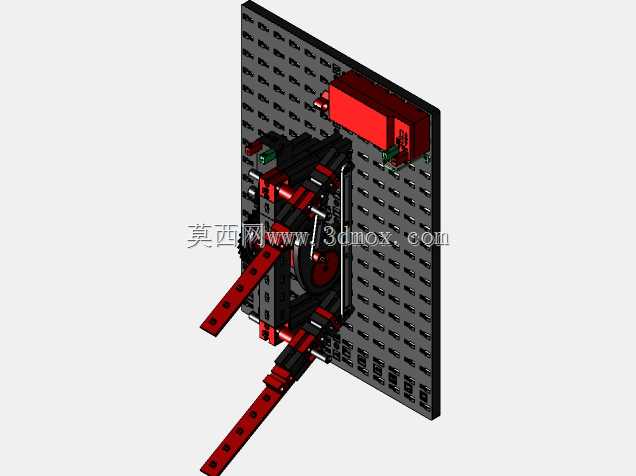

　　结构设计上，整套机构以带阵列安装孔的平台作为安装基准，模拟实车的前围安装面，动力输入侧设置驱动单元，通过齿轮啮合传递扭矩，搭配多组铰接连杆组成曲柄摇杆传动链，将驱动端的连续旋转运动，转化为两个雨刮输出轴的同步往复摆动，两个刮臂的摆动角度、运动相位经过匹配调校，可避免刮臂运动干涉，同时覆盖挡风玻璃的主要视野区域。设计过程中需要重点核算连杆的长度参数、铰接点的位置坐标，确保输出摆角符合刮片的运动行程要求，同时控制传动过程中的死点位置，避免机构卡滞；所有铰接位置都预留了转动副的安装间隙，模拟实车中销轴与衬套的配合状态，保证运动顺畅无卡顿。

　　从安装边界来看，整套传动组件的布局高度控制在较低范围，适配实车前围腔体的有限安装空间，驱动单元侧置布置，不会占用乘员舱的可用空间，输出轴的伸出高度、轴径尺寸都匹配常规雨刮臂的安装接口，可直接对接通用规格的雨刮臂组件。这套演示结构完整还原了量产雨刮系统的核心传动逻辑，没有多余的装饰性结构，所有构件都服务于运动传递功能，对于理解平面连杆机构的运动转换原理、雨刮系统的结构选型匹配有较强的参考价值，可作为机械原理教学演示、雨刮产品前期方案验证的三维参考结构，帮助设计人员快速核对连杆运动轨迹、安装空间占用情况，减少前期方案验证的重复建模工作量。
