磁流变阻尼器结构设计三维数模

　　这款磁流变阻尼器的结构设计，核心围绕MR流体的可控流变特性展开，区别于传统液压阻尼器固定阻尼系数的局限，可通过活塞阀线圈的电流输入改变阻尼输出，适配多场景下的阻尼力动态调节需求。从实际应用场景来看，这类阻尼部件可覆盖车辆悬架系统、建筑结构减振、精密设备隔振、工业机械缓冲等多个领域，比如在高端乘用车半主动悬架中，可根据路面激励实时调整阻尼力，兼顾行驶平顺性与操纵稳定性；在精密检测设备的隔振平台中，可抵消低频微幅振动对检测精度的干扰；在重型工业设备的行程限位端，可根据冲击载荷大小自适应调整缓冲力度，避免刚性碰撞造成的结构损伤。

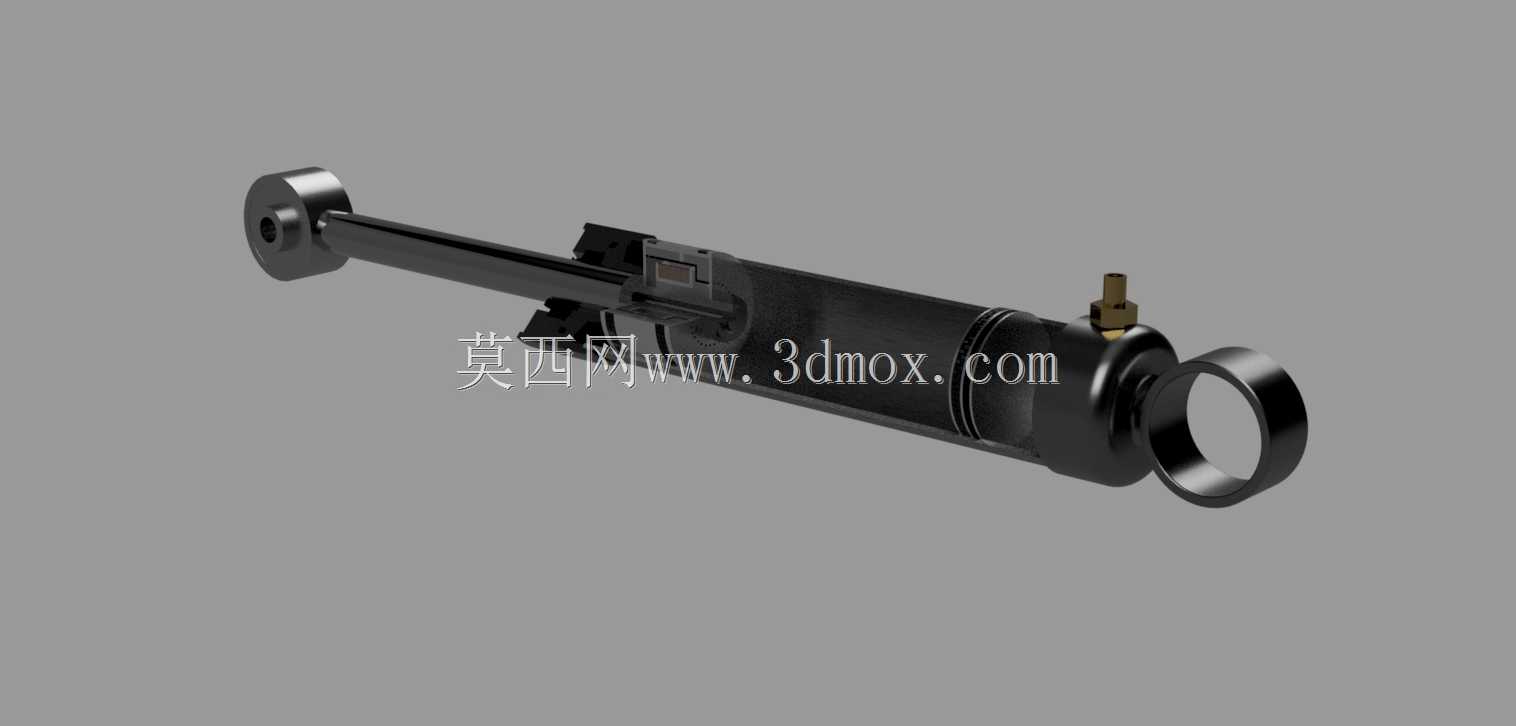

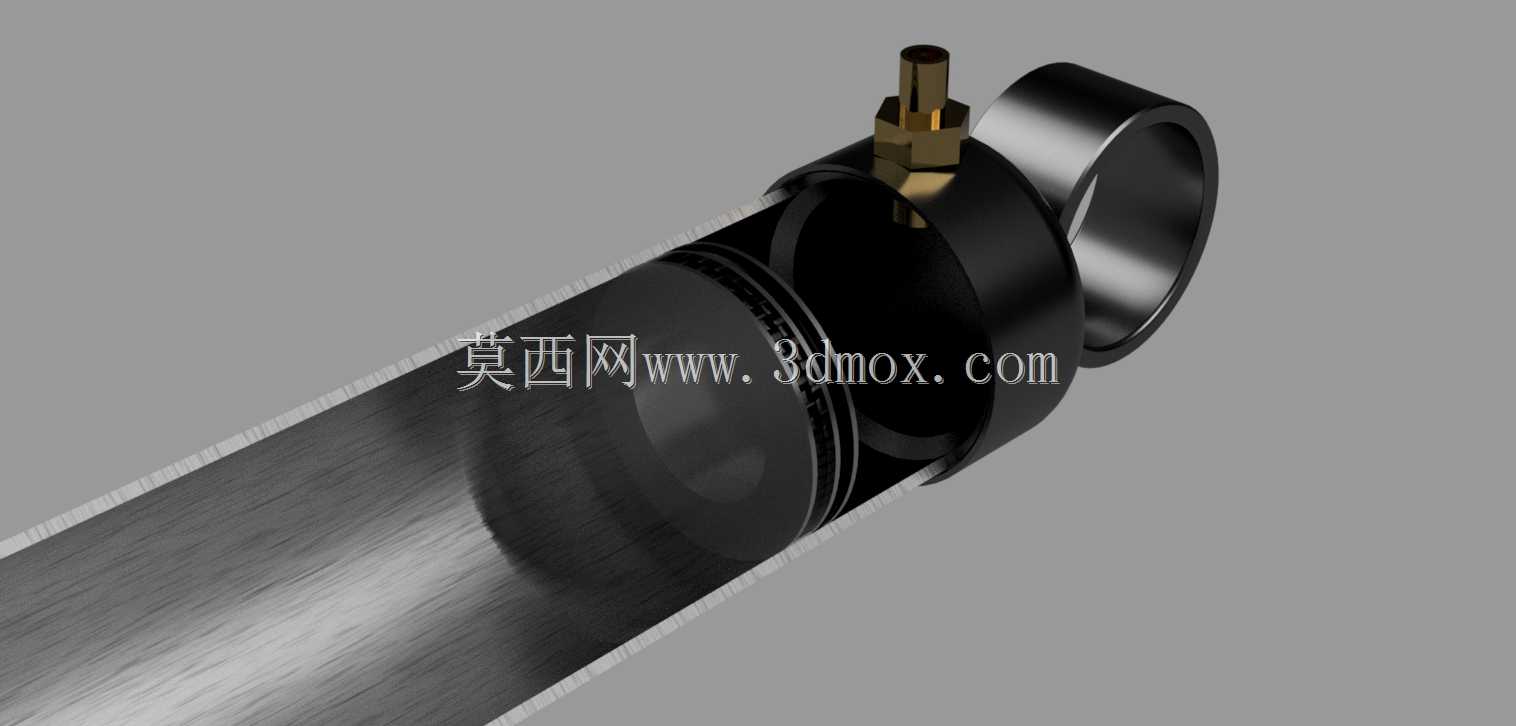

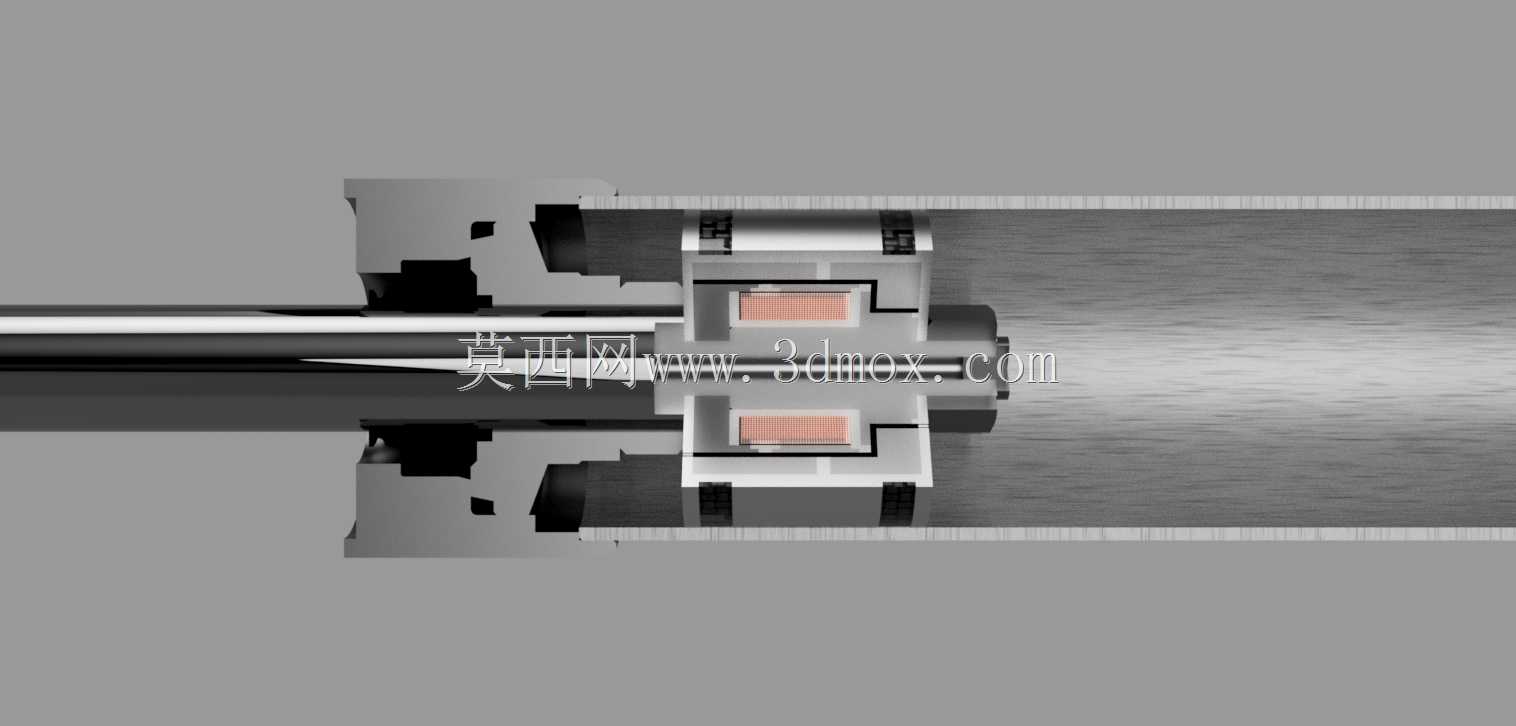

　　从结构设计思路来看，整体采用单杆筒式布局，一端为带通孔的吊环安装端，另一端为杆端连接头，两端的铰接结构适配多数需要摆动补偿的安装场景，避免安装过程中出现侧向附加力矩损坏密封件与活塞杆。活塞组件集成了励磁线圈、流体流道与密封结构，线圈的走线沿活塞杆内部通道引出，避免外部走线在往复运动过程中出现磨损拉扯；缸筒内壁做了高精度珩磨处理，表面粗糙度控制在合理区间，既保证活塞往复运动的顺畅性，也减少MR流体中磁性颗粒对内壁的磨粒磨损。阻尼间隙的设计经过反复校核，间隙过大会导致相同电流下的阻尼力输出不足，间隙过小则会增大零场下的基础阻尼，影响无电流输入时的自由运动特性，最终的间隙取值平衡了阻尼调控范围与空载运动阻力的矛盾。

　　从安装边界来看，整体轴向总长适配多数中小型减振场景的安装空间，缸体外径满足常规安装座的夹持尺寸要求，两端吊环的内孔直径匹配通用规格的铰接销轴，无需额外定制转接件即可完成装配。活塞杆的伸出长度预留了足够的行程余量，可覆盖额定工况下的最大伸缩量，避免活塞运动到行程端点时出现撞缸问题。密封结构采用组合式密封设计，既防止MR流体从缸筒与活塞杆的配合间隙泄漏，也阻挡外部粉尘、水汽进入缸筒内部污染MR流体，延长部件的实际使用寿命。线圈的供电接口设置在缸筒侧部，接线方向垂直于缸筒轴线，避免活塞杆伸缩过程中与供电线路发生干涉，接口采用密封式接插件，可适配多尘、潮湿的工业使用环境。

　　在功能特性层面，这款阻尼器的阻尼力调节响应速度快，电流输入变化后可在毫秒级完成阻尼力的调整，能够跟上高频振动的控制节奏；MR流体作为工作介质，不存在传统液压油的粘温特性大幅波动问题，在较宽的温度区间内都能保持稳定的阻尼调控性能，不会因为环境温度变化导致阻尼输出出现大幅偏差。活塞上的流道设计兼顾了流体流通效率与磁场作用效率，让MR流体在通过阻尼间隙时能够充分受到磁场作用，保证磁流变效应的充分发挥，避免出现阻尼力调控线性度差的问题。
