超紧凑型ESP32-C3迷你开发板结构设计

项目分类:通用机械零部件 发布时间:2023-09-15 ID:711010
  • 超紧凑型ESP32-C3迷你开发板结构设计
  • 超紧凑型ESP32-C3迷你开发板结构设计
  • 超紧凑型ESP32-C3迷你开发板结构设计
  • 超紧凑型ESP32-C3迷你开发板结构设计
  • 超紧凑型ESP32-C3迷你开发板结构设计
  • 超紧凑型ESP32-C3迷你开发板结构设计
  • 超紧凑型ESP32-C3迷你开发板结构设计

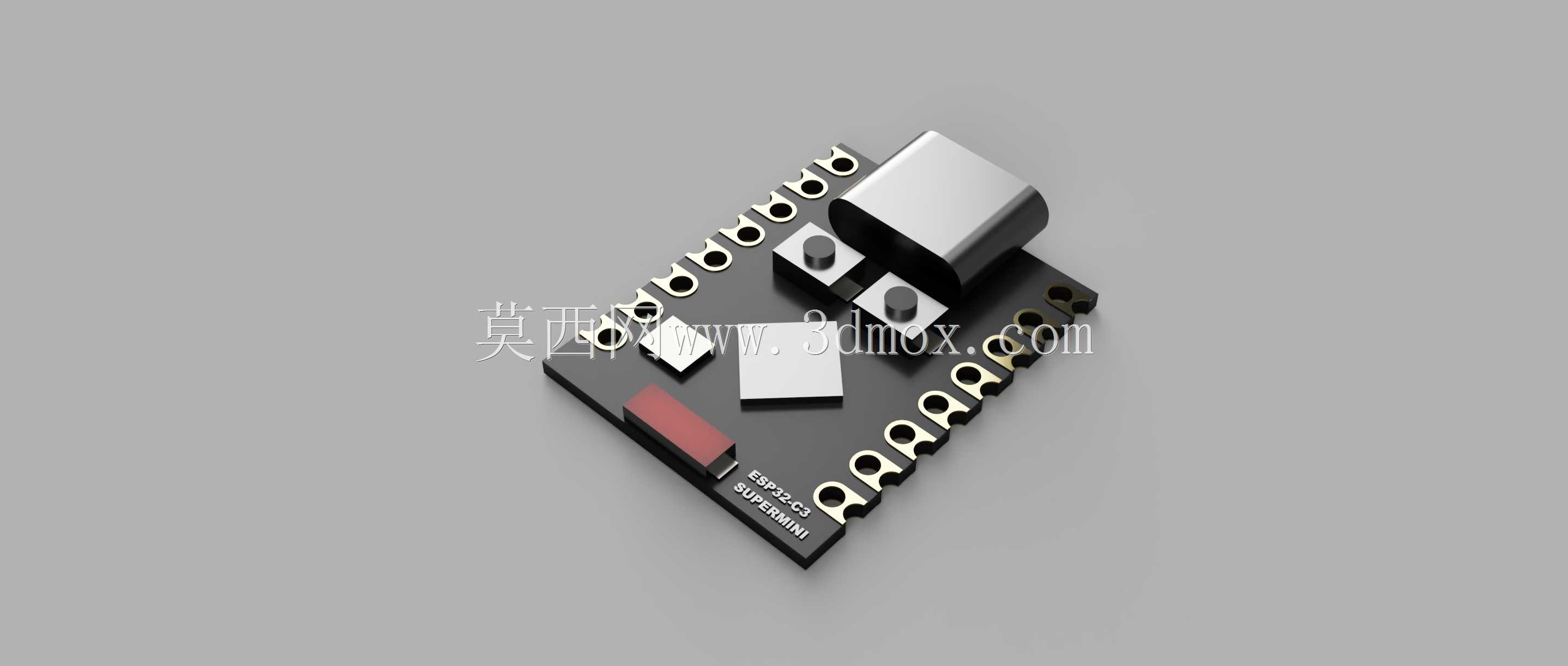

  这款超紧凑型ESP32-C3模块的结构设计,核心围绕嵌入式小型化硬件的集成需求展开,在极小的板卡空间内完成了主控芯片、电源管理、下载接口、排针引脚的全功能整合,适配各类空间受限的嵌入式开发场景。从实际应用场景来看,这类迷你主控模块常被用于可穿戴智能设备、小型物联网传感节点、桌面创意电子摆件、微型机器人控制核心等对安装体积有严苛要求的项目中,相比常规尺寸的ESP32开发板,它的占用空间缩减了近七成,能够嵌入到直径不足3厘米的圆柱形壳体内部,适配更多创意结构的安装边界。

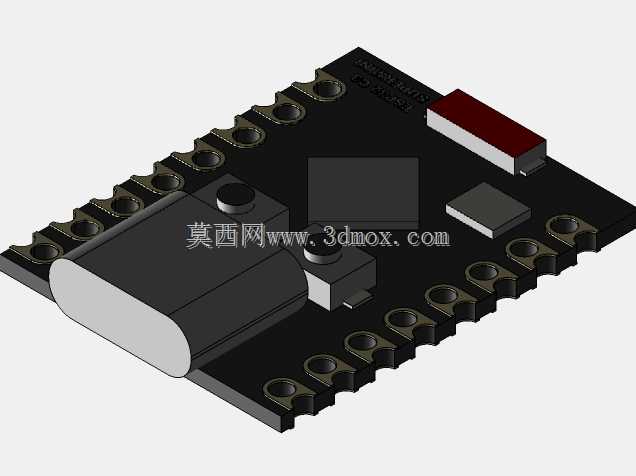

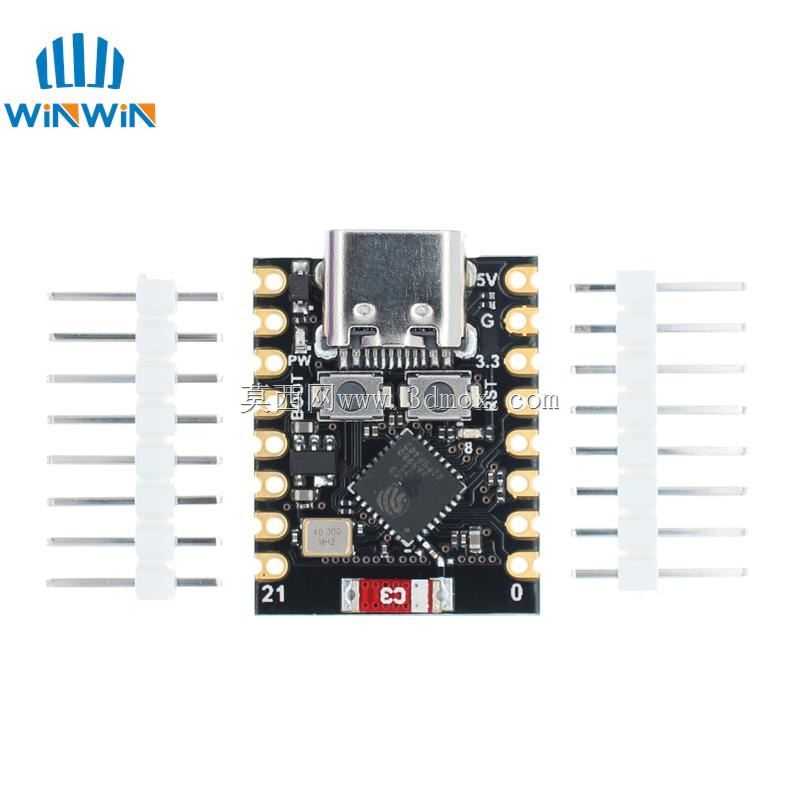

  在功能特性层面,板载的Type-C接口采用沉板贴片设计,接口顶面与板上最高元件的顶面保持齐平,既保证了插拔时的结构强度,也避免了接口突出带来的整体厚度增加;板边的半孔焊盘采用等间距排布,间距严格遵循2.54mm标准排针间距,既可以直接贴片焊接到定制载板上作为核心控制模块使用,也可以焊接直插排针后插接在面包板上完成原型验证,兼顾了量产集成与原型开发的双重需求。板上的复位按键与下载按键采用侧贴轻触开关,按键触发面与板边齐平,不需要额外预留按键按压的突出空间,进一步压缩了整体的外形尺寸。

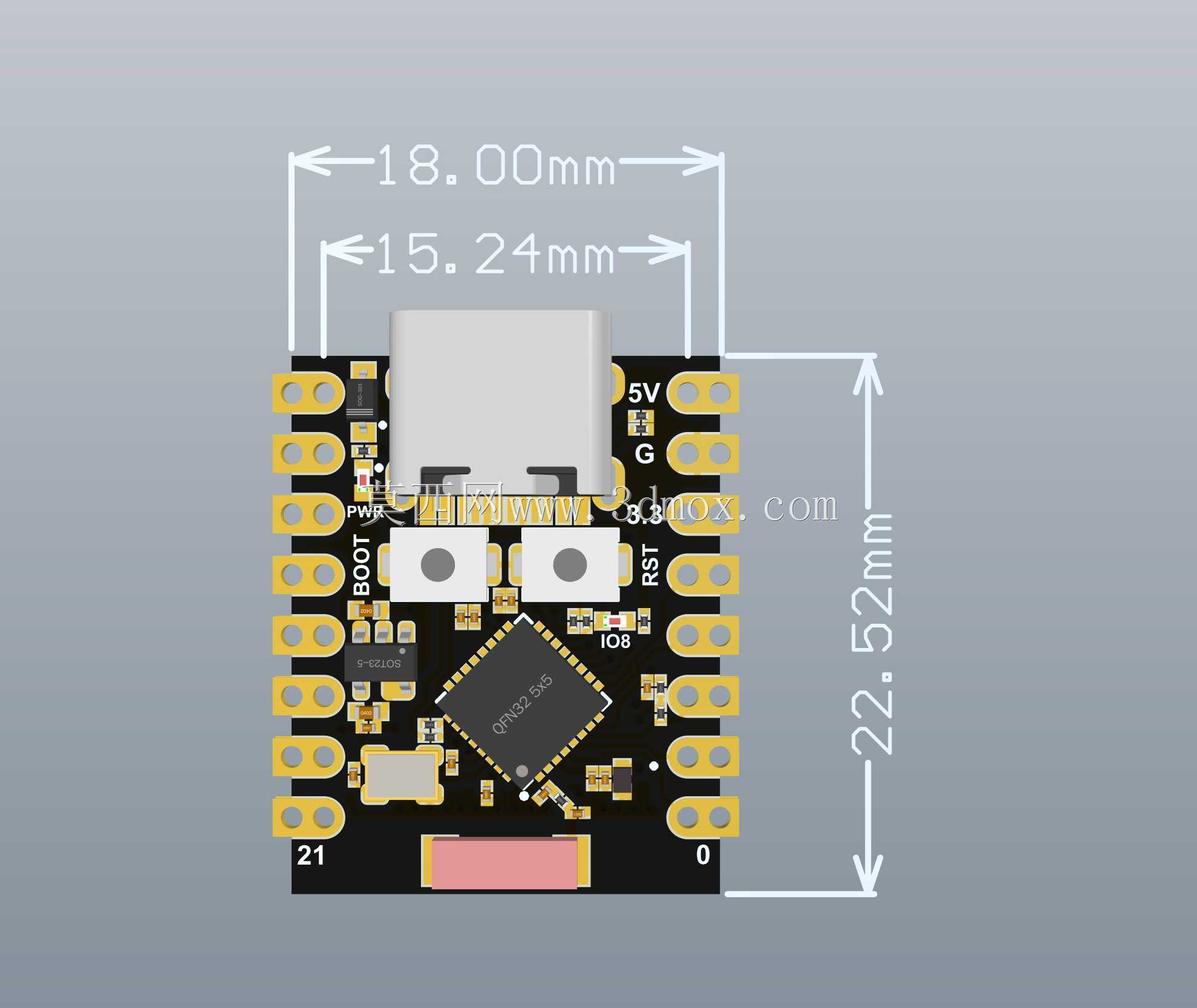

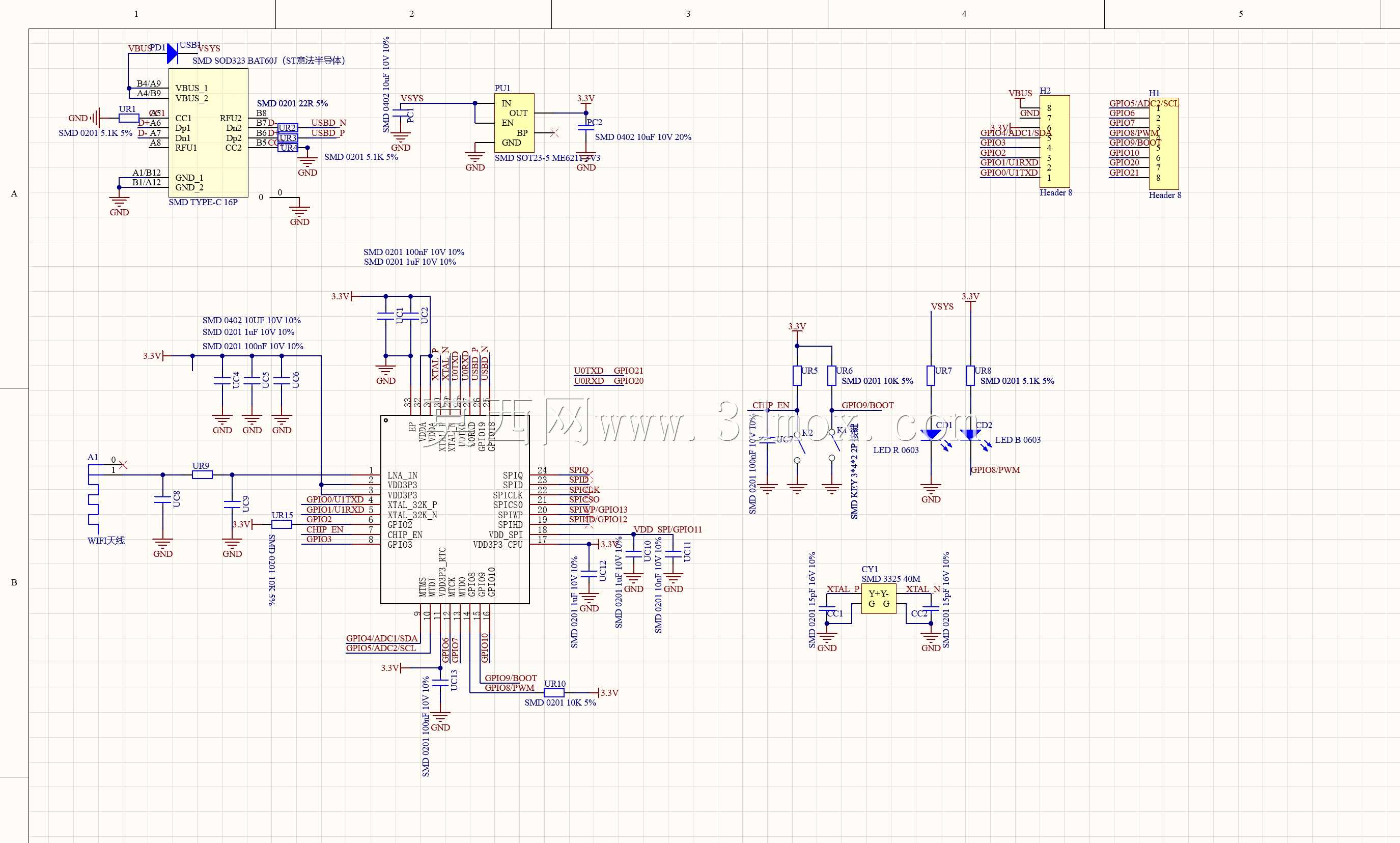

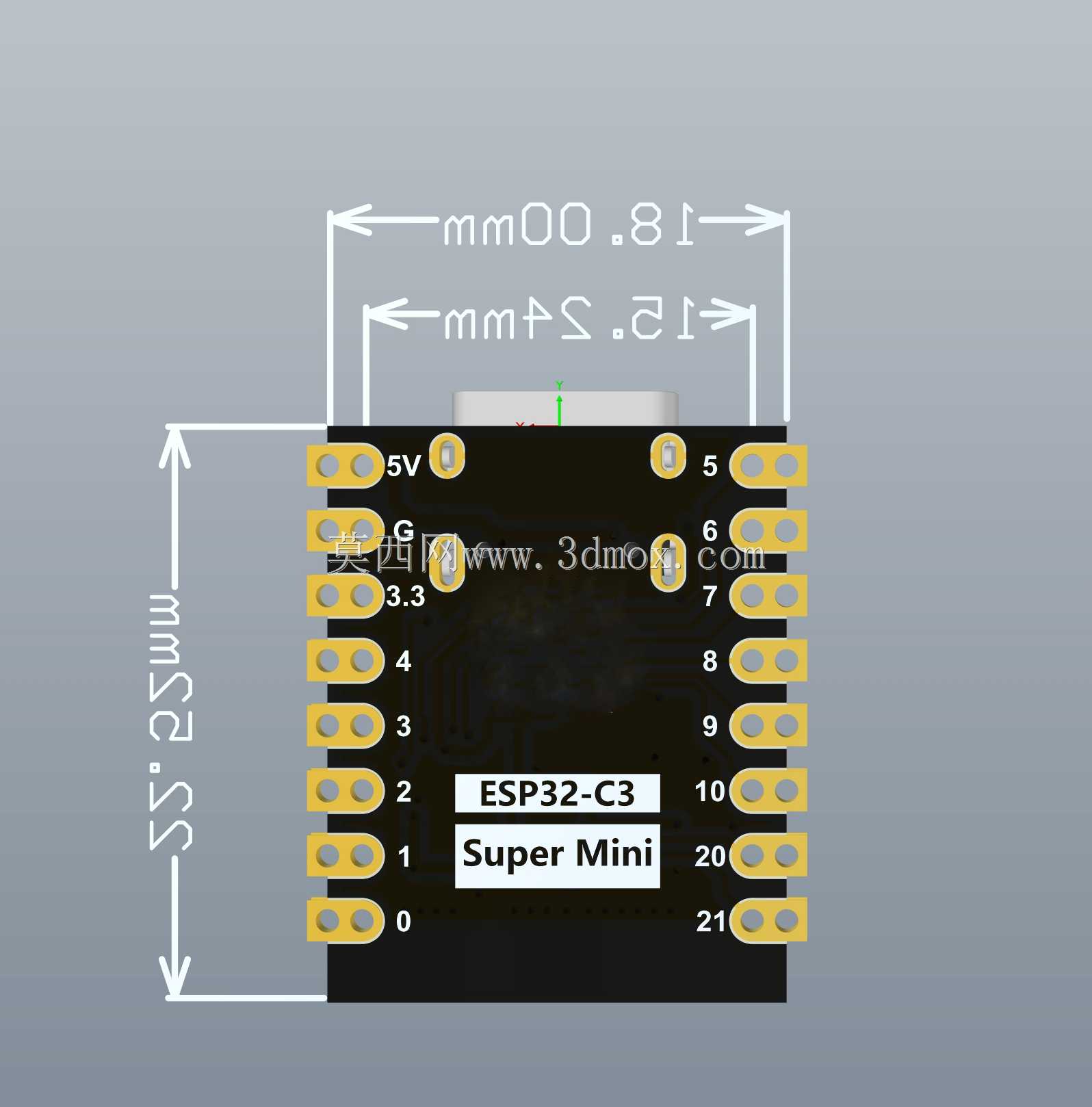

  设计思路上,整个板卡的元件布局遵循信号流向最短原则,射频匹配电路紧邻ESP32-C3主控芯片的射频引脚布置,减少信号传输路径上的损耗,保证2.4GWiFi与蓝牙的通信稳定性;电源退耦电容均匀布置在主控芯片的电源引脚周边,每个电源引脚对应独立的退耦电容,降低电源纹波对主控运行的干扰。PCB板的四角做了R0.5mm的圆角处理,避免尖锐板边在安装时划伤壳体内部的绝缘层,板厚采用1.2mm的常规FR4板材,兼顾结构强度与轻量化需求,整体板卡的外形尺寸控制在18mm×23mm的范围内,安装孔位预留了两个M1.2的螺丝孔位,可通过微型螺丝直接固定在3D打印的结构壳体上,不需要额外设计固定支架。

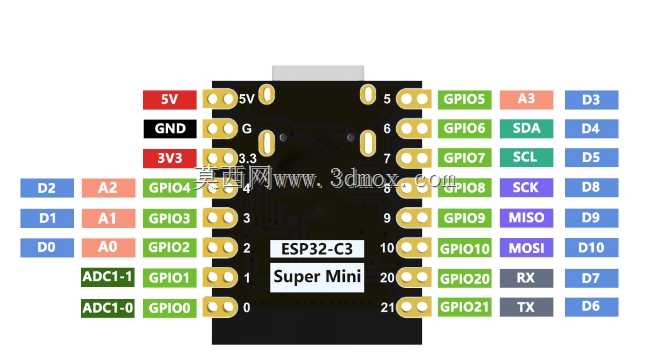

  从安装适配的角度来看,模块的最高元件为Type-C接口,整体高度不超过3.2mm,在结构设计时只需要预留3.5mm的垂直安装空间即可完成装配,板上所有元件均采用贴片工艺,没有直插元件突出板底,板底平整无凸起,可以直接贴合在金属散热片或者结构载板上安装,既可以通过背面的焊盘完成电气连接,也可以通过导热胶将板底与结构件粘接辅助散热,在满负荷运行时也能保证主控芯片的温度处于合理区间。排针引脚的定义完全兼容主流迷你ESP32-C3模块的引脚排布,开发者不需要重新调整外围电路的接线定义,就可以直接替换原有方案中的主控模块,降低项目迭代时的结构改造成本。
