机柜暖通空调设备三维结构设计

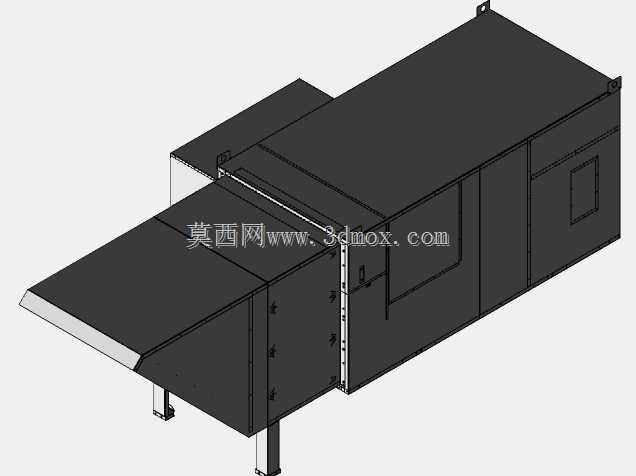

　　这款机柜暖通空调的三维结构设计，核心围绕工业机柜内部精密电子元器件的恒温恒湿工况需求展开，在做结构拆分建模时，最先考量的是设备与标准工业机柜的安装适配边界，整体采用侧挂式安装的布局逻辑，外轮廓做了切角收边处理，避免安装时与机柜走线槽、柜门铰链产生干涉，支撑脚的开孔位置完全匹配市面主流19英寸标准机柜的侧装固定点位，现场安装时不需要额外做转接支架，直接通过螺栓即可完成固定。从实际应用场景来看，这类设备主要部署在数据中心机柜组、户外通讯基站机柜、工业车间自动化控制柜内部，这类场景下机柜内部的PLC模块、伺服驱动器、通讯板卡运行时会持续散发热量，同时户外部署的机柜还会面临外界高温、高湿、粉尘侵入的问题，

　　这款暖通空调在结构设计时将换热风道与电气控制腔做了完全的物理隔离，内部循环风道只连通机柜内部空间，外置换热风道独立走外界空气，避免外界粉尘、水汽顺着风道进入机柜内部，同时在冷凝水排放的位置做了倾斜导水结构，不需要额外配置排水泵即可依靠重力将冷凝水导出设备外，减少后期运维的故障点。在功能特性的结构落地上，这款模型完整还原了设备的检修门结构，侧方的检修门采用快拆式铰链搭配密封胶条设计，日常维护过滤器、换热芯体时不需要将整个设备从机柜上拆下，只需要打开侧门即可完成耗材更换，设备表面的观察窗位置对应内部的运行状态指示灯，不需要开门即可直观判断设备运行工况。建模过程中对钣金折弯的工艺余量做了精准还原，所有外覆盖件的折弯圆角、

　　拼接止口都符合常规钣金加工厂的工艺能力，不需要额外开模即可通过激光切割、数控折弯完成加工，内部的压缩机、换热翅片、风机的安装位都预留了减震垫的安装空间，避免设备运行时的振动传递到机柜内部，影响精密电子元器件的运行稳定性。设备的进出风位置做了导流板的结构设计，内部循环风的出风口对准机柜内部元器件的安装区域，避免冷风在机柜内部形成涡流，提升换热效率，外置换热的进风口位置预留了过滤器的安装卡槽，可根据现场的粉尘浓度选择不同过滤等级的滤材，适配多粉尘的工业车间、高湿的沿海户外等不同部署场景。
