切芯机整机结构三维设计方案

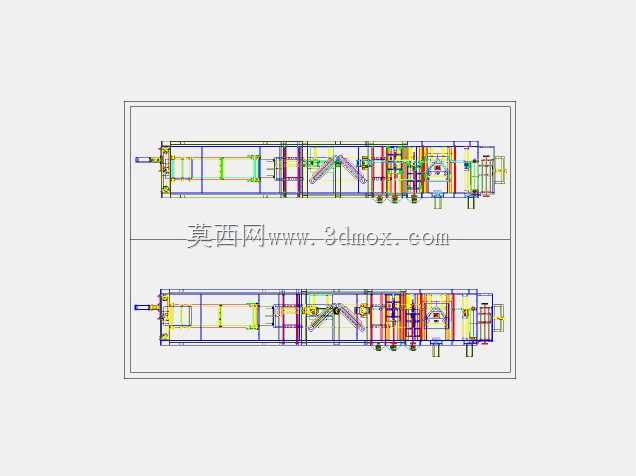

　　该切芯机主要面向卷材芯材、型材芯件的定长裁切加工场景，常见于包装材料生产、电子基材加工、复合卷材制造等产线环节，承担芯料的精准进给、定位裁切、出料输送的核心工序，可适配不同材质、不同截面规格的芯材加工需求，替代传统人工裁切的低效作业模式，保障裁切端面的平整度与尺寸一致性。从整机结构布局来看，设备采用长条形卧式排布，沿进料到出料方向依次设置进料导向单元、输送压紧单元、裁切执行单元、出料承托单元，各单元通过统一的机架底座集成安装，机架采用型钢焊接后整体时效处理的加工工艺，有效规避长期运行产生的结构形变，保障各运动单元的同轴度与位置精度。设计过程中优先考虑了芯材输送过程中的防偏移问题，进料端设置多组可调式导向辊，

　　可根据芯材的截面尺寸调整导向间距，适配圆形、矩形等不同截面的芯材进料需求，导向辊表面包覆防滑耐磨材质，避免进料过程中出现打滑、刮伤芯材表面的问题。输送压紧单元采用上下对压的辊组结构，上压辊配置可调节的压紧力调节机构，可根据芯材的材质硬度调整压紧力度，既保证输送过程中芯材不出现打滑窜动，也避免压合力过大造成芯材表面压痕或形变。裁切执行单元采用直线导轨导向的裁切滑台结构，裁切刀具的进给路径沿垂直于芯材输送方向布置，滑台驱动采用伺服传动方案，可精准控制裁切行程与进给速度，针对不同材质的芯材匹配对应的裁切参数，避免出现裁切崩边、端面毛糙的问题。设备的安装边界需预留足够的操作与维护空间，进料端需衔接上游供料设备的出料位置，

　　出料端需匹配下游收料或转运设备的接料高度，整机底部设置可调式支撑脚，可根据现场地面平整度调整设备水平度，保障各运动轴的运行精度。电气控制元件与气动元件集中布置在设备侧部的安装仓内，布线沿机架内部的走线槽排布，既避免管线外露造成的安全隐患，也方便后期维护时的线路排查与元件更换。整机的安全防护设计覆盖了裁切作业区域、传动运动区域，运动部件外侧设置可拆卸的防护盖板，既满足安全防护要求，也方便日常检修时快速拆卸。在结构细节处理上，各辊组的安装座均设置微调结构，可在设备调试阶段调整辊组的平行度，避免长期运行出现辊组偏磨、芯材走偏的问题；裁切工位设置废料收集导流结构，裁切产生的边角料可沿导流槽落入指定收集位置，保持作业区域整洁。
