CA6140车床配套滚轮式限位行程开关

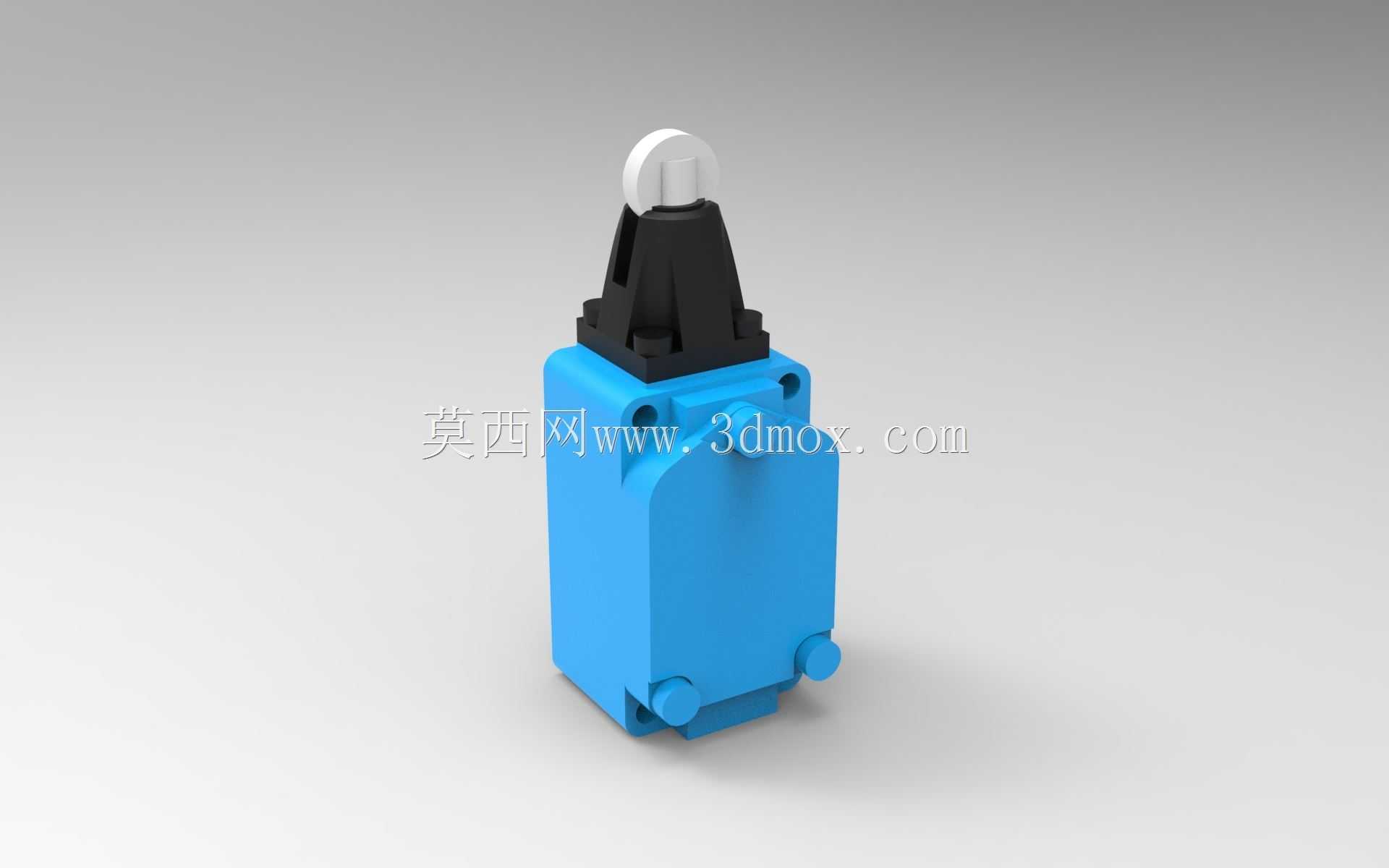

　　这款滚轮式限位开关是CA6140普通车床电气控制系统里的核心位置检测元件，日常安装在车床溜板箱的行程极限位置、进给机构的工位切换点位，承担着设备硬限位保护、工位到位触发的核心作用，能在溜板移动到预设极限位置时，通过机械触发切断进给回路电源，避免溜板超程撞击床身尾座或者卡盘，也能在自动进给工序里触发工位切换信号，完成进给量的自动跳转。从结构设计来看，这款开关采用蓝色工程塑料壳体作为主体防护结构，顶部的白色滚轮采用耐磨POM材质加工，滚轮下方连接黑色的弹性触发顶杆，内部集成常闭、常开两组触点，触发时能同步完成回路切断与信号输出，滚轮的圆弧接触面能降低和车床撞块的摩擦损耗，长期往复触发也不会出现卡滞或者磨损过量的问题。设计这款模型的时候，

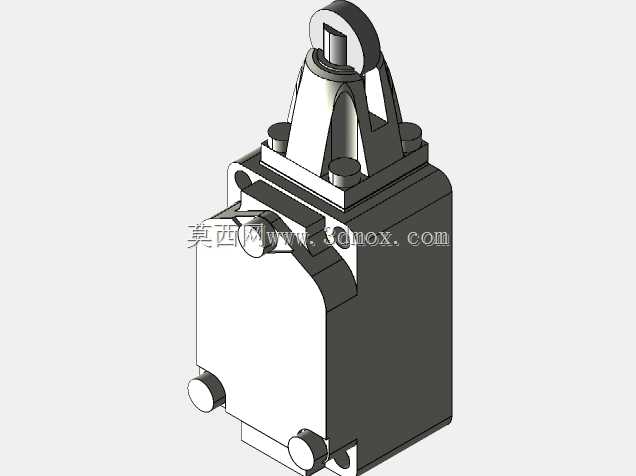

　　首先还原了开关的实际安装边界，壳体底部预留了两个标准安装孔位，孔距匹配CA6140车床原安装支架的尺寸，不需要额外改制支架就能直接替换原有配件，壳体侧面的出线口位置也和原厂配件保持一致，方便现场布线的时候走原有穿线管路，不用重新规划走线槽。开关的整体外形做了等比例还原，顶部滚轮的突出高度、顶杆的触发行程都和实物参数一致，在做车床整体装配仿真的时候，能准确模拟撞块压下滚轮的触发时机，不会因为模型尺寸偏差导致仿真时的触发位置和实际工况不符。在实际设备应用里，这类限位开关除了用在CA6140车床上，也能适配同类型普通卧式车床、铣床的进给限位场景，只要安装孔位匹配、触发行程符合要求就能通用，它的防护等级能满足普通机加工车间的切削液飞溅、

　　金属粉尘环境使用，壳体的密封结构能避免粉尘进入触点腔导致接触不良。建模的时候特意还原了壳体表面的安装定位凸台、底部的接线腔凸起细节，在做设备三维布线、装配干涉检查的时候，能准确判断开关和周边护罩、走线槽的间隙，避免实际安装时出现配件干涉的问题。顶部的滚轮做了可转动的结构还原，在做运动仿真的时候能模拟滚轮沿撞块表面滚动的状态，更贴近实际触发时的运动过程，顶杆的下压行程也做了参数化设置，可以根据不同的安装场景调整触发位置的仿真参数，方便设计人员做不同工位的限位布局验证。
