蜂窝穹顶曲面造型结构设计方案

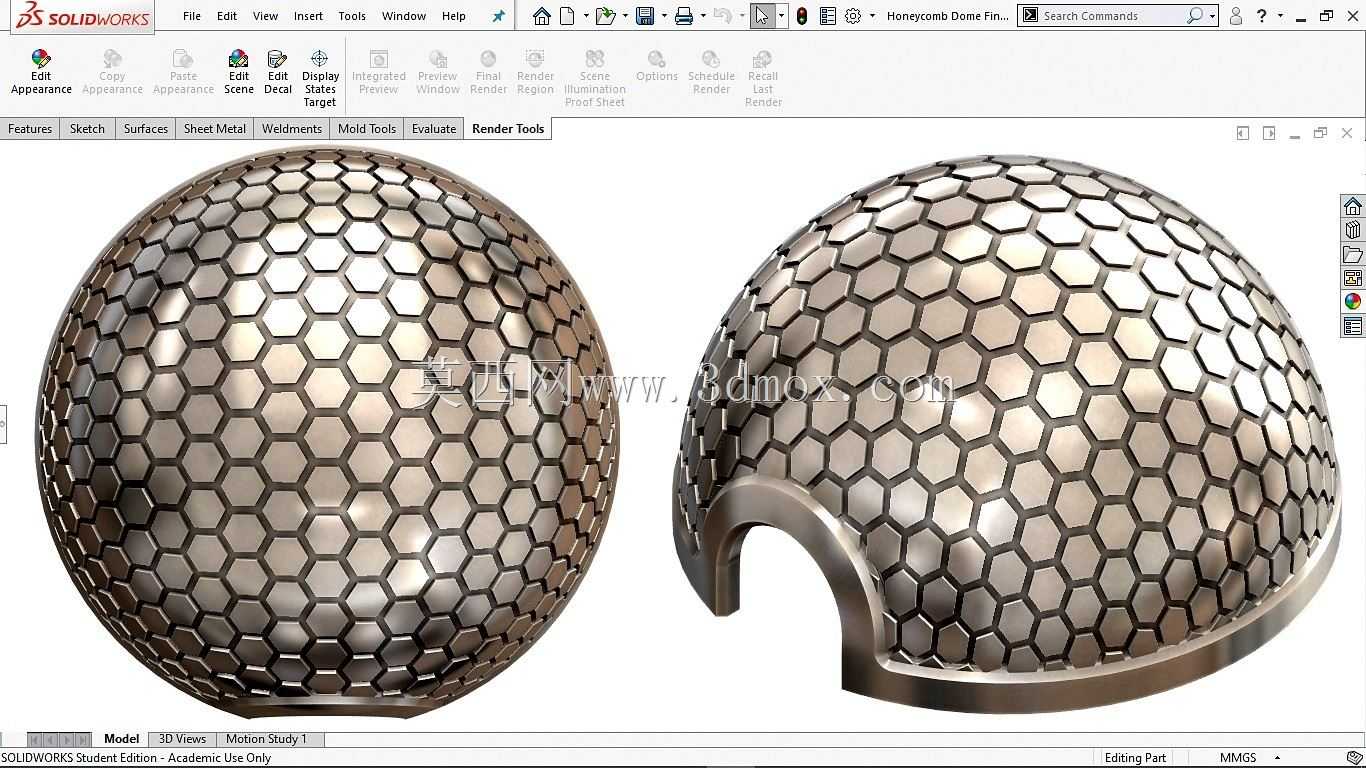

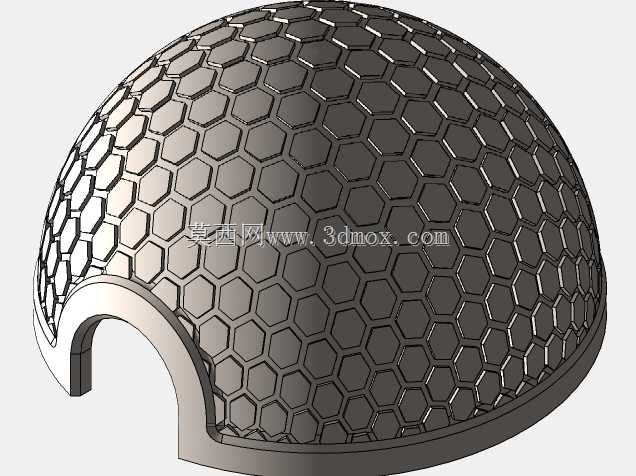

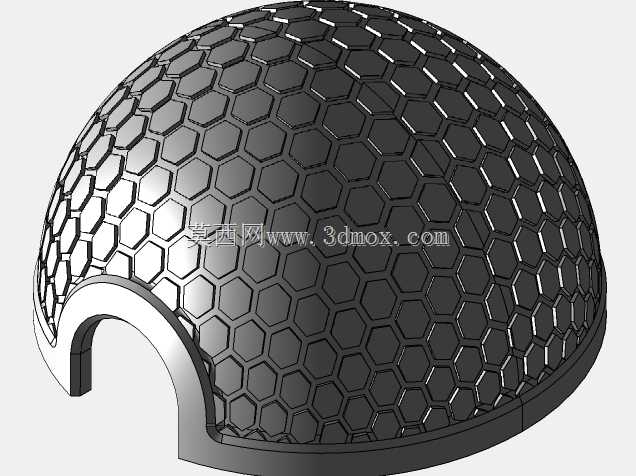

　　这类蜂窝穹顶结构常应用于建筑采光顶、特种装饰壳体、轻量化防护外罩等场景，依托蜂窝构型的高比强度特性，在实现通透视觉效果的同时，能以更薄的壳体厚度满足结构刚度要求，相比同尺寸实心曲面壳体减重可达60%以上，同时六边形网格的均匀受力特性能有效分散外部载荷，避免应力集中导致的局部变形。从结构设计逻辑来看，建模过程首先需要确定穹顶的基准曲率，根据实际安装边界的跨度、矢高要求拟合基础曲面，保证曲面的连续性满足后续特征阵列的公差要求，避免阵列后出现网格面错位、间隙不均的问题。基础曲面确定后，需要先构建单个六边形蜂窝单元的轮廓，这里要注意单元边长的选取需要匹配整体曲率，曲率越大的区域单元尺寸需要适当收窄，

　　保证阵列后每个单元与基础曲面的贴合度偏差控制在工程允许范围内，避免后续加厚、抽壳操作出现几何错误。完成单个单元的参数化定义后，通过曲面包覆、投影阵列的方式将单元轮廓映射到整个穹顶基准曲面上，这里需要处理好穹顶底部开口位置的单元裁切，根据实际安装的连接边尺寸，对边缘不完整的蜂窝单元进行规整修剪，保证安装边的平面度满足后续与支撑结构连接的公差要求。结构细节上，每个蜂窝单元的棱边都做了等半径圆角处理，一方面是消除锐边避免应力集中，提升结构抗疲劳性能，另一方面也能优化外观质感，减少加工过程中的毛刺产生。壳体厚度的选取需要结合实际使用场景的载荷要求，若作为户外建筑采光顶，需要预留透光面板的安装卡槽，每个蜂窝格的内侧需要设计定位止口，

　　保证透光板材安装后与曲面齐平；若作为设备防护外罩，则需要在蜂窝格内侧预留加强筋的布置空间，在不增加整体重量的前提下进一步提升抗冲击性能。安装边界的设计上，穹顶底部设计有一圈整圈的连接法兰边，法兰边上的安装孔位采用等间距阵列布置，孔位间距根据配套支撑结构的型材规格确定，保证安装时能与下方支撑框架精准对位，法兰边与穹顶主体的过渡位置采用渐变圆角处理，避免截面突变带来的应力集中问题。这类蜂窝曲面结构在实际生产中可根据应用场景选择不同的加工工艺，小批量定制场景可采用五轴铣削加工实体样件，大批量生产场景则可以通过分片模具成型后拼接组装，建模过程中就需要提前考虑分片的分型线位置，保证每一片分片的脱模角度满足工艺要求，

　　避免后续生产中出现无法脱模的问题。整个结构的镂空率可以根据实际需求调整蜂窝单元的壁厚与边长比例，在满足通风、透光要求的同时保证结构强度，相比传统的肋条加强曲面结构，蜂窝构型的受力更均匀，在承受侧向风压、顶部积雪载荷时，载荷能通过六边形棱边向整个壳体均匀传递，不会出现局部载荷过大导致的凹陷变形。
