齿轮组合式指尖解压把玩结构件

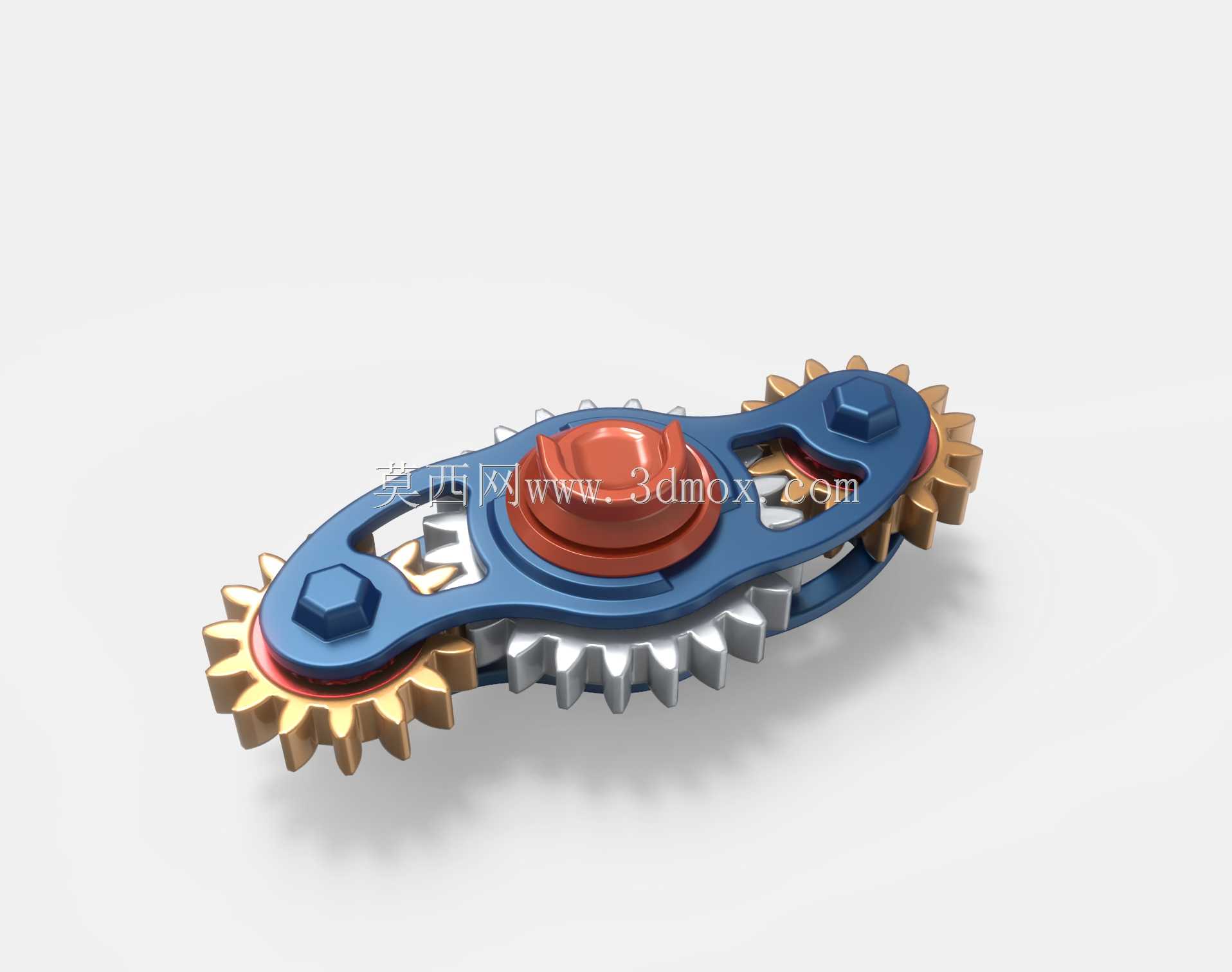

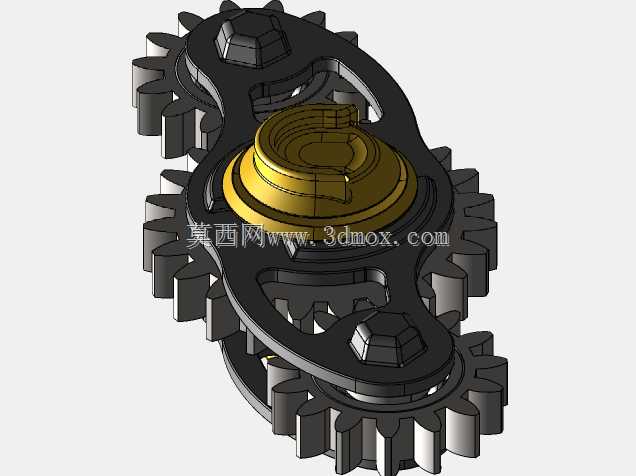

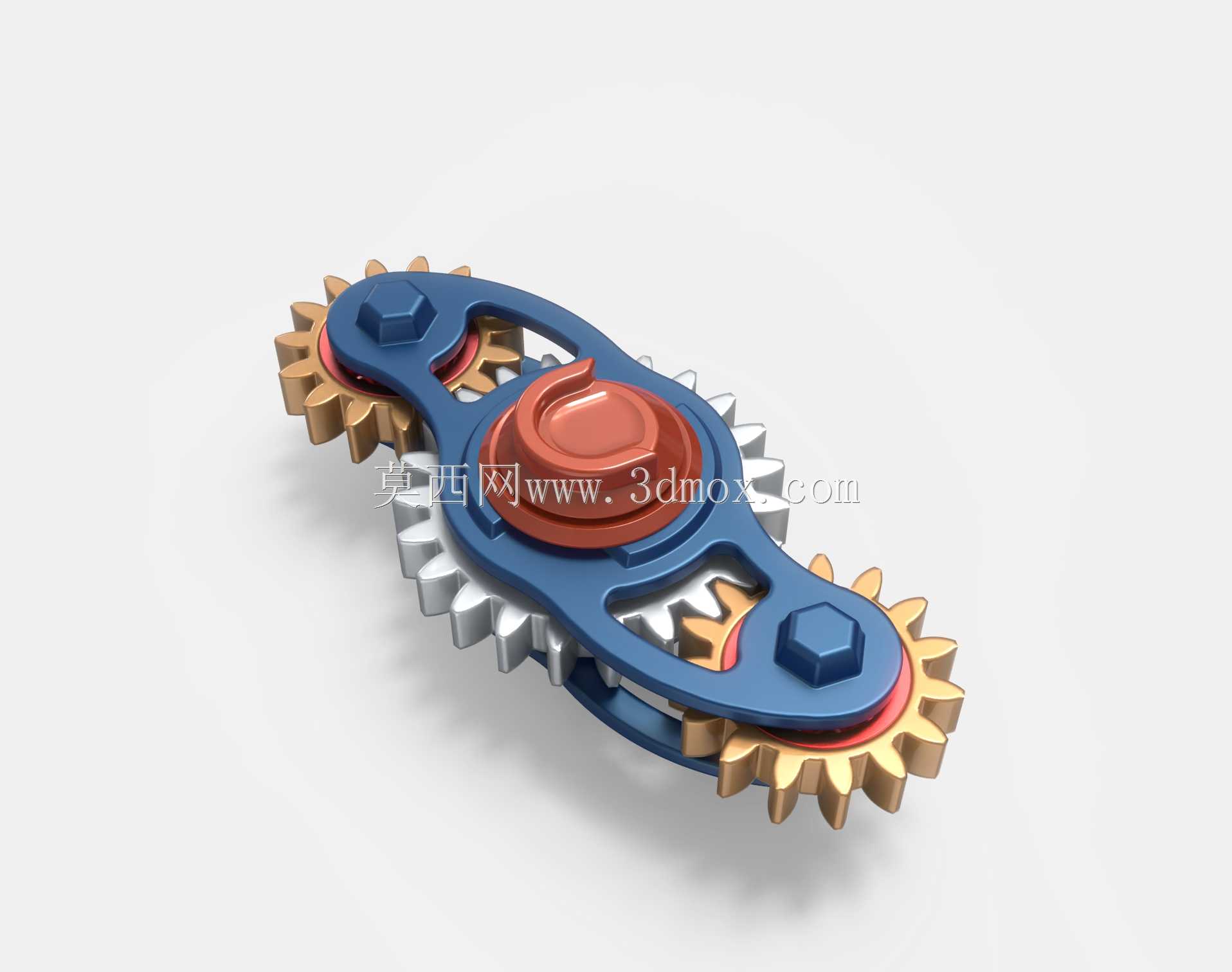

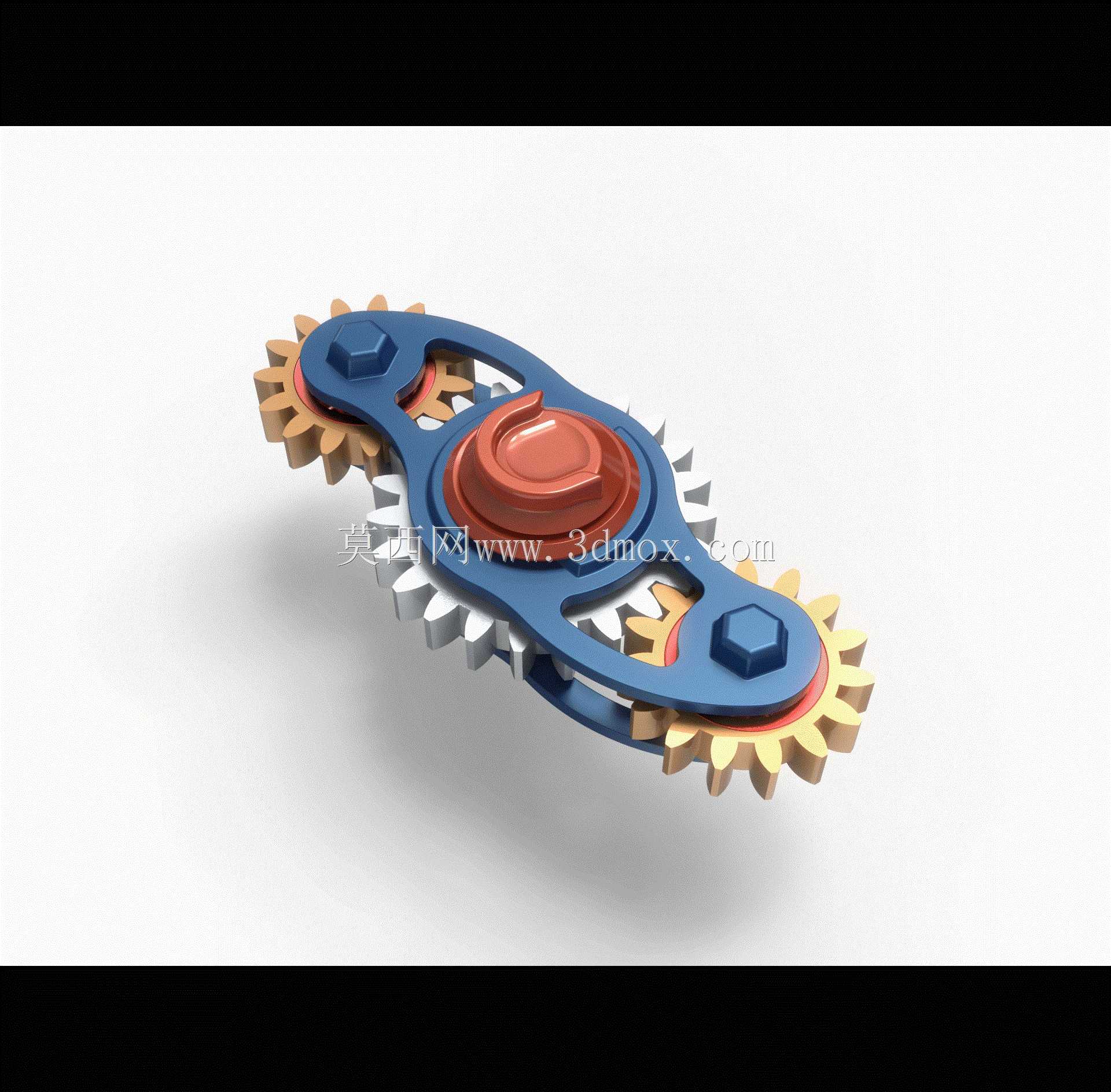

　　这款齿轮组合式指尖把玩结构，核心采用多组不同模数的渐开线圆柱齿轮做联动传动设计，主体承载框架做了镂空轻量化处理，在保证结构刚性的前提下尽可能降低整体重量，适配单手持握长时间把玩的使用需求。从实际应用场景来看，这类结构既可以作为桌面解压把玩件，也可作为机械传动原理的微型演示教具，还能通过调整齿轮参数、更换表面处理工艺，衍生出不同手感、不同外观风格的定制化产品。结构设计上，中心位置设置了深沟球微型轴承作为旋转支撑，轴承内圈与中心固定压盖过盈配合，外圈与主承载框架紧配，旋转时的径向跳动控制在0.02mm以内，保证高速旋转时无明显晃动感。周边分布的三组行星式齿轮，分别通过六角螺栓轴与主框架连接，齿轮与轴之间设置了微型滑动衬套，

　　齿轮啮合侧隙控制在0.01-0.03mm之间，既保证传动顺畅无卡滞，又不会因侧隙过大产生晃动异响。齿轮齿形采用标准渐开线设计，压力角20度，不同位置的齿轮分别采用不同厚度与齿宽，啮合传动时能产生层次分明的阻尼反馈，指尖拨动时的段落感清晰，不会出现空转打滑的问题。外形尺寸方面，整体最大回转直径控制在75mm，框架最大厚度12mm，边缘所有棱边都做了R0.8-R1.5的圆角倒钝处理，握持时不会硌手，也避免了尖锐边角带来的使用安全隐患。安装边界上，中心轴承位的配合公差选用H7/p6的过盈配合，周边齿轮轴的安装孔位与框架一体加工，位置度公差控制在0.01mm以内，保证各齿轮的中心距精度，避免装配后出现啮合干涉。框架上的镂空结构并非单纯装饰，

　　每处镂空的位置都经过受力仿真验证，避开了齿轮传动时的应力集中区域，即使长时间反复拨动、承受一定的侧向挤压力，框架也不会出现变形断裂的问题。齿轮端面的六角压盖既起到轴向限位的作用，防止齿轮从轴上脱出，也可以通过调整压盖的锁紧力度，微调齿轮转动的阻尼大小，适配不同使用者的手感偏好。中心位置的按压盖做了弧形曲面设计，与指腹的接触面积更大，长时间按压旋转也不会产生明显的压痕，表面做了防滑纹理处理，手指拨动时不易打滑。
