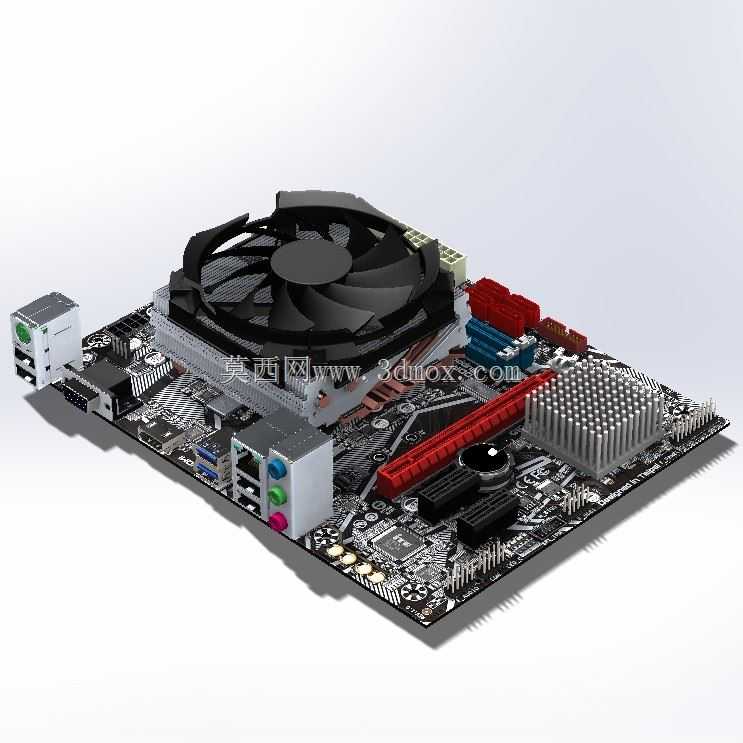

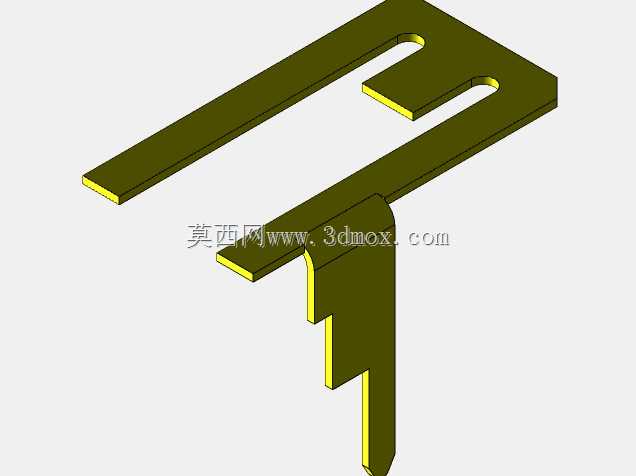

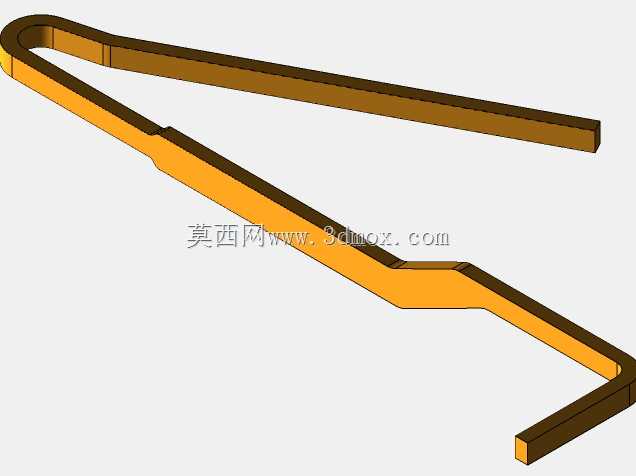

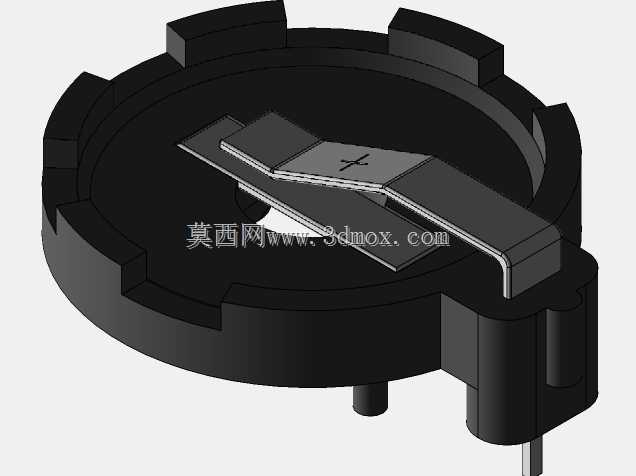

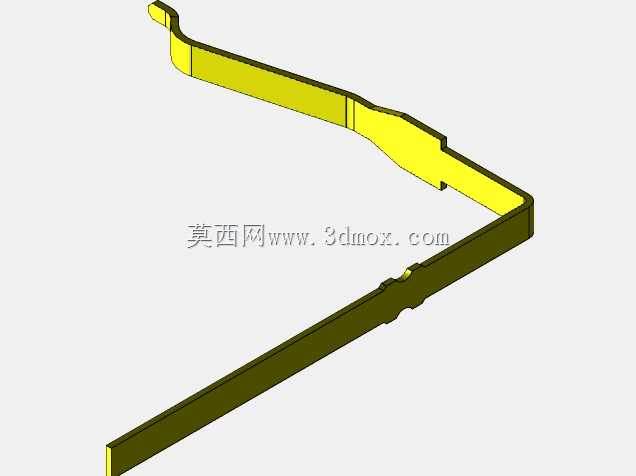

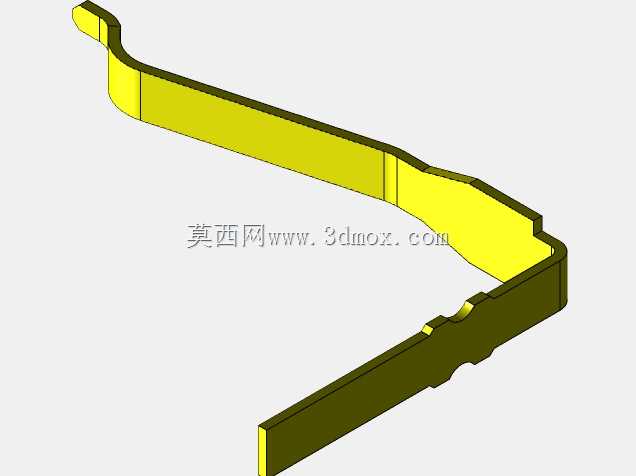

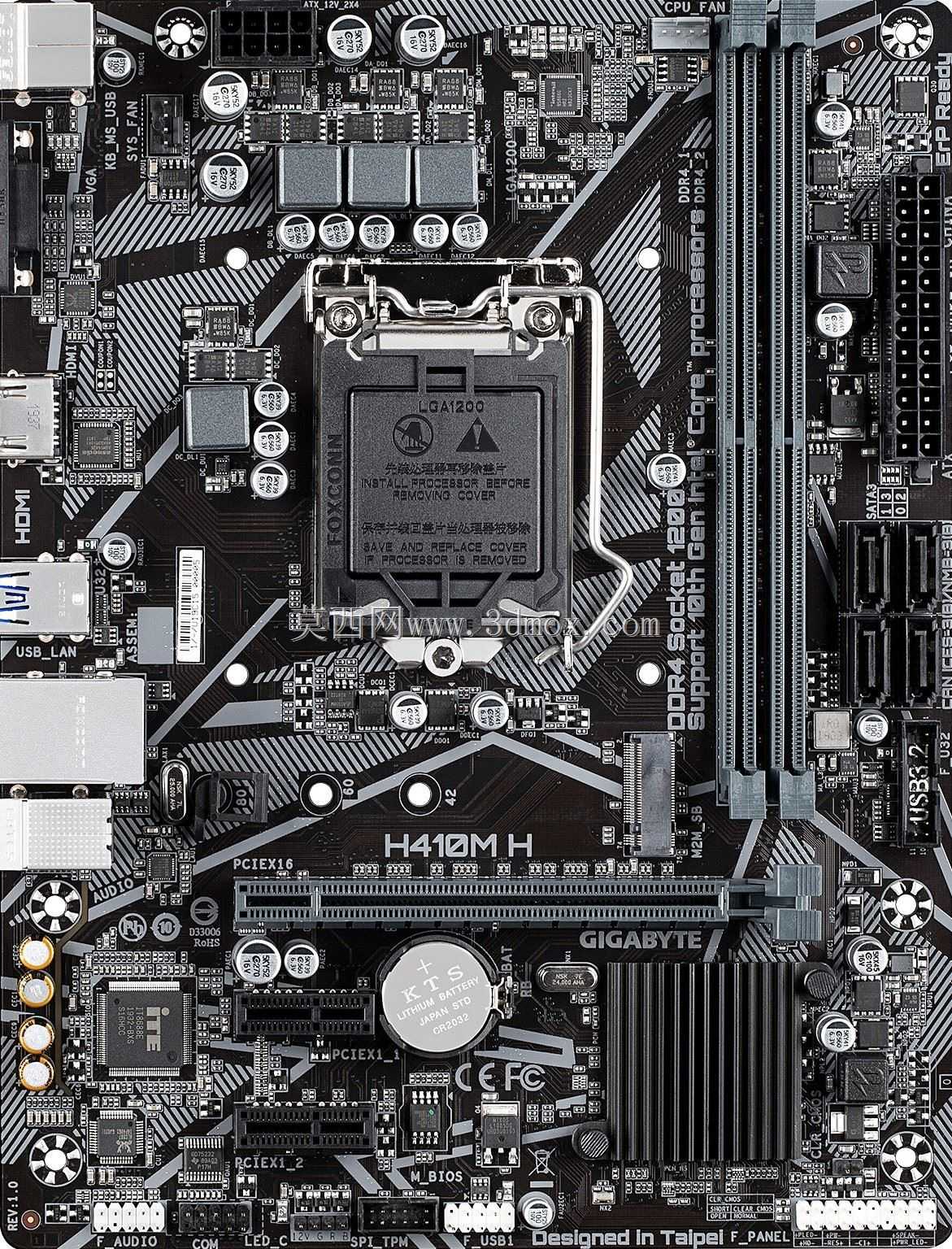

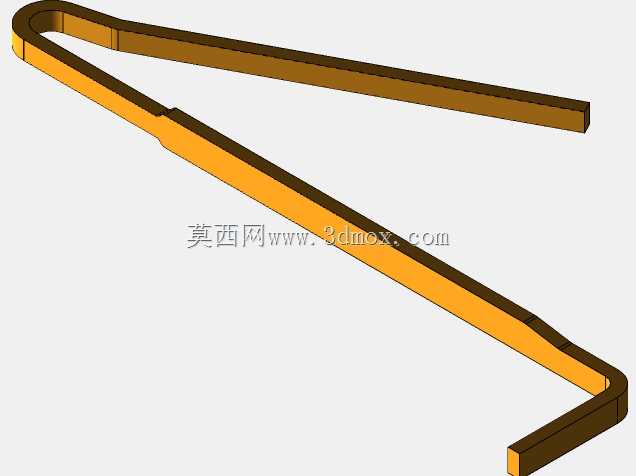

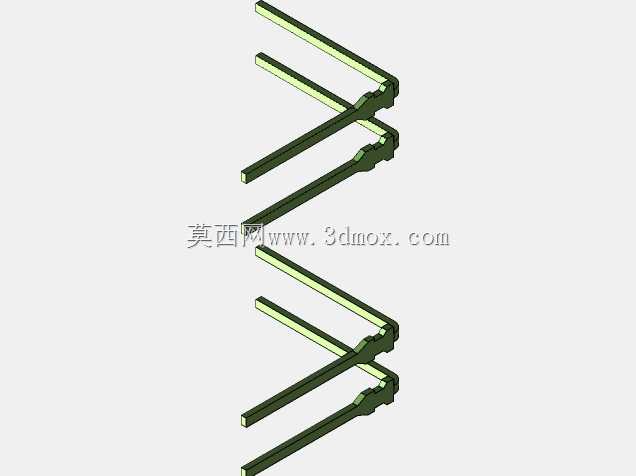

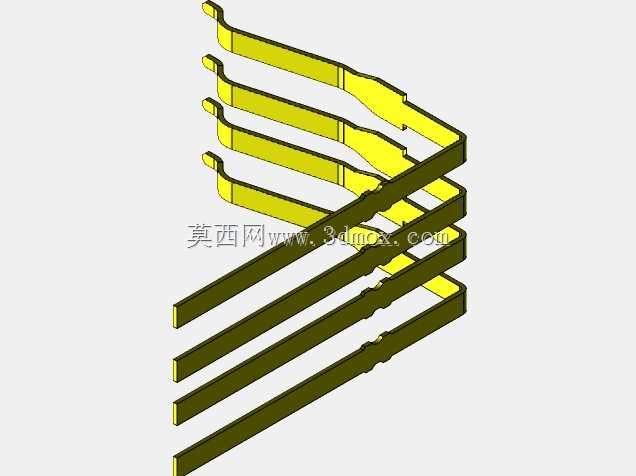

技嘉H410M台式电脑主板结构三维数模

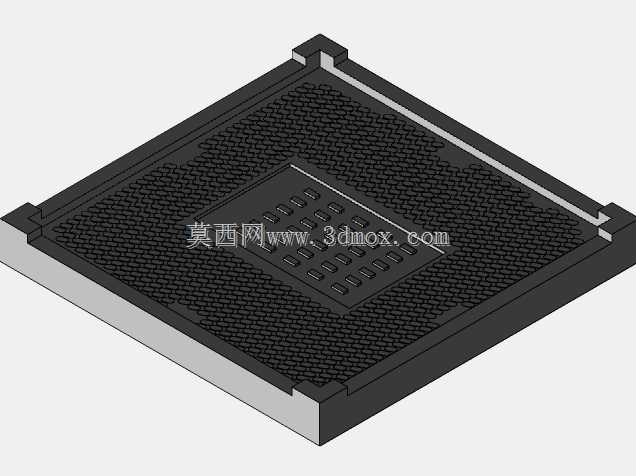

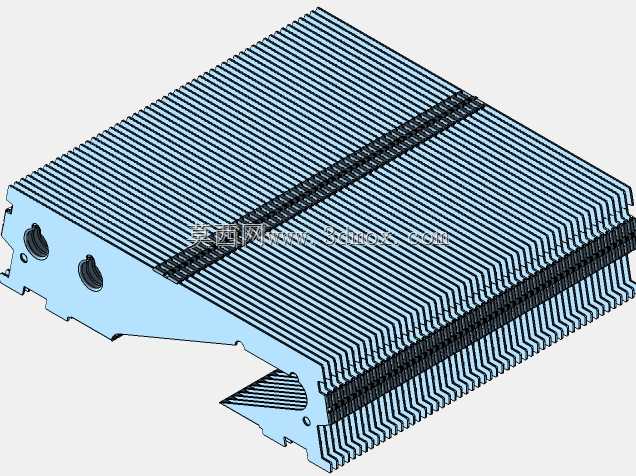

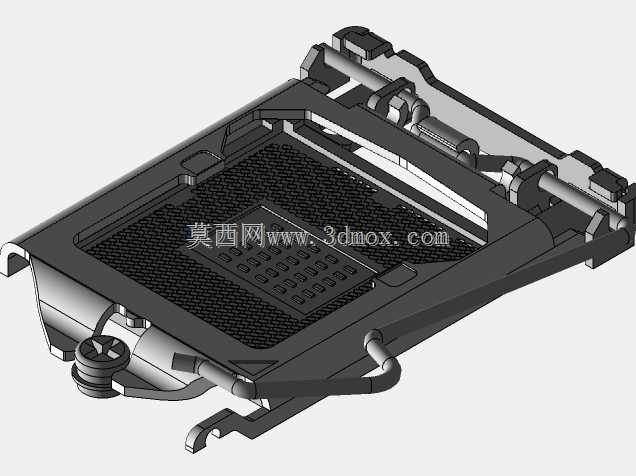

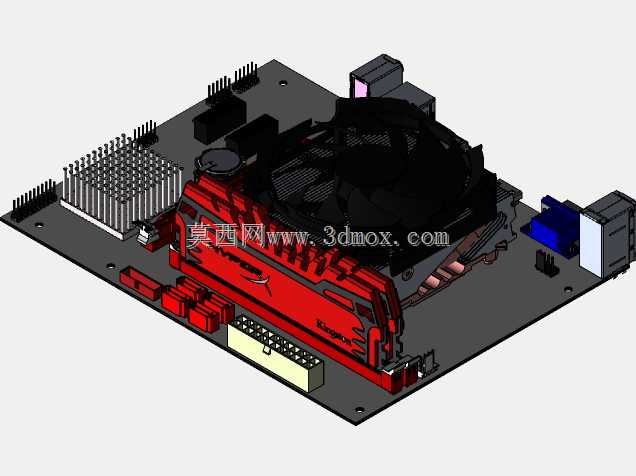

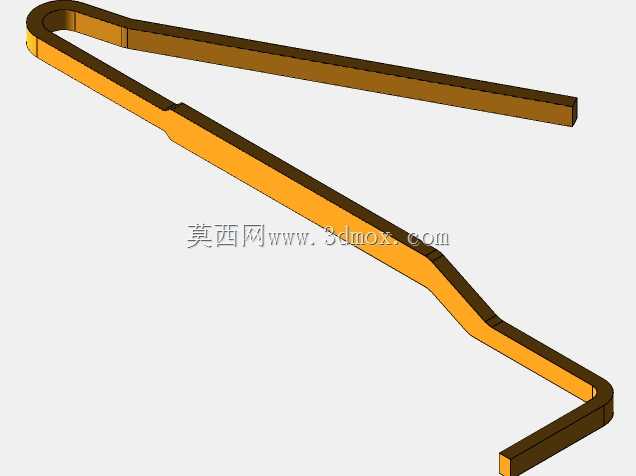

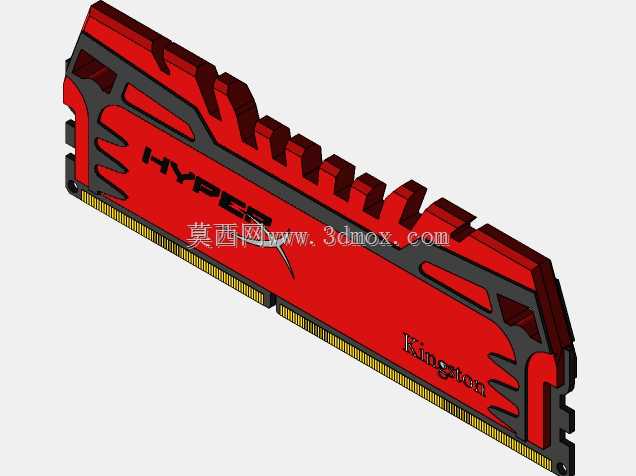

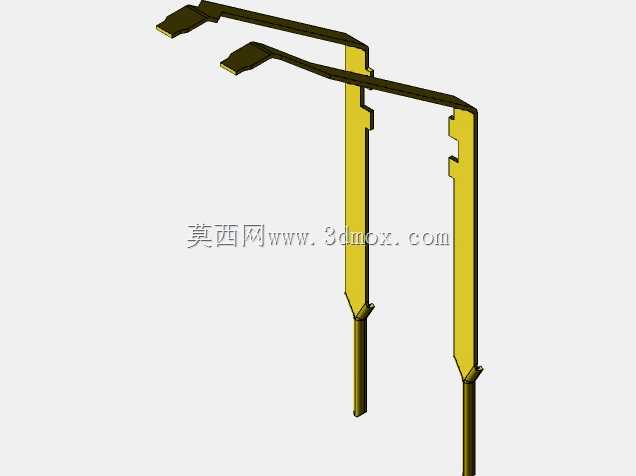

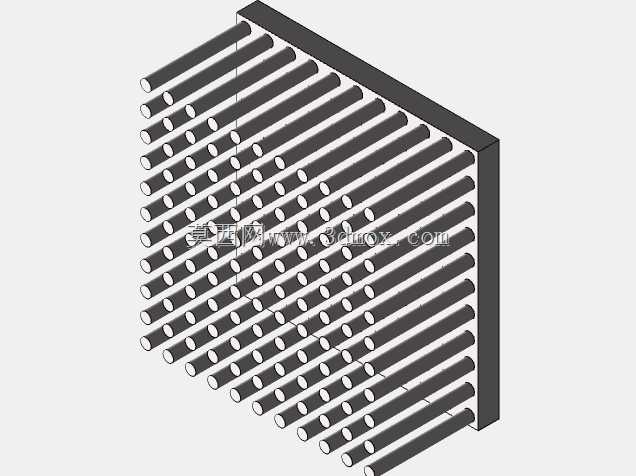

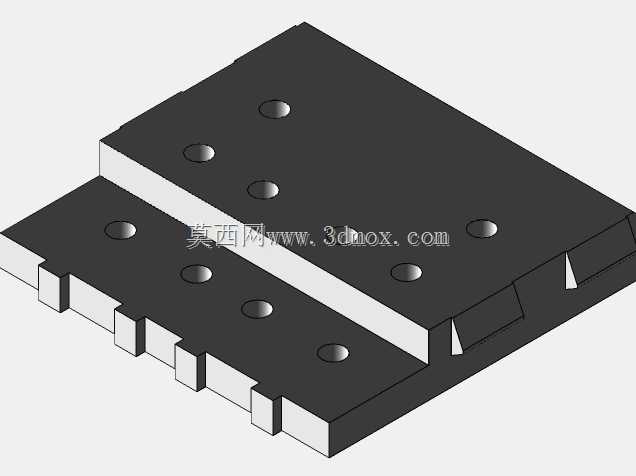

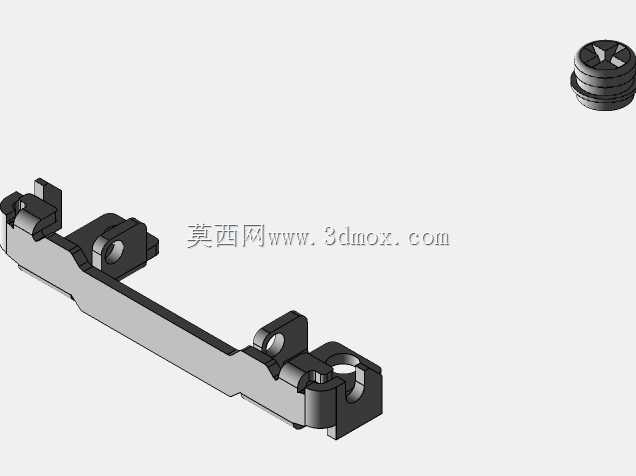

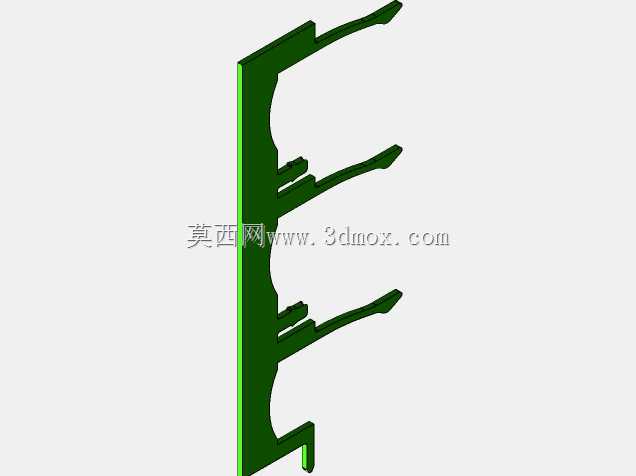

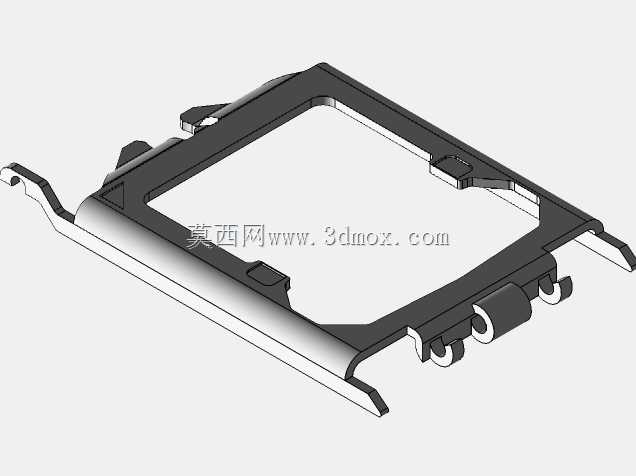

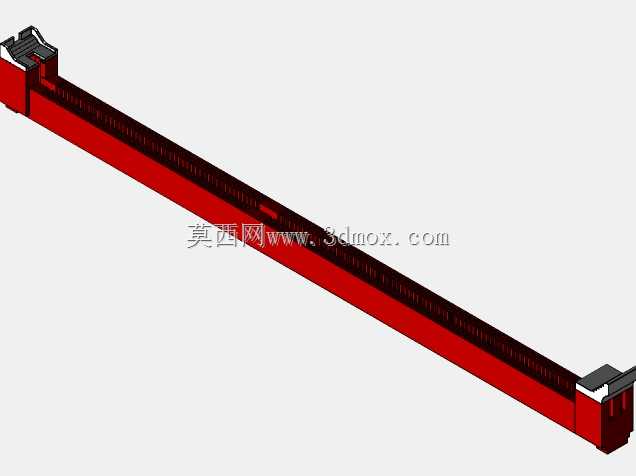

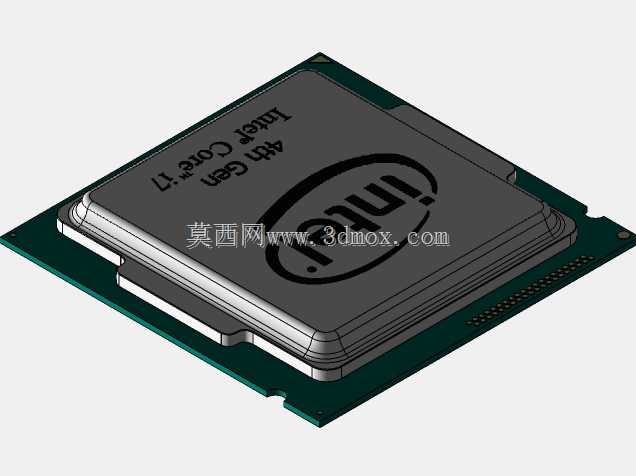

　　这款主板三维数模完整还原了M-ATX规格台式机主板的全部结构细节，建模过程中严格遵循消费级台式机主板的实际安装边界，板体长宽尺寸控制在226mm×174mm的标准M-ATX范围内，板厚按照常规PCB四层板的1.6mm基准设置，所有安装孔位完全匹配标准机箱铜柱定位点，孔位间距公差控制在±0.1mm以内，可直接用于机箱结构适配验证、装机干涉检查等场景。数模中完整复刻了LGA1200规格CPU插槽的锁扣结构、针脚阵列布局，插槽周边的供电电容、MOS管散热片均按照实物比例还原，散热片的卡扣固定结构做了细节拆分，可单独拆解查看内部供电元件的排布逻辑。内存插槽部分还原了DDR4规格双通道插槽的卡扣结构，插槽防呆缺口位置与实物完全一致，

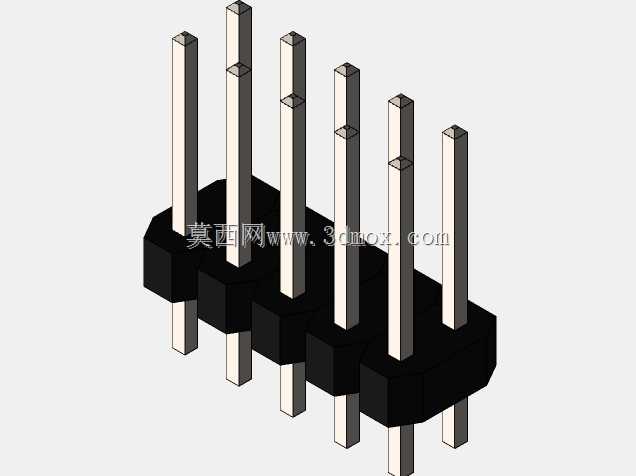

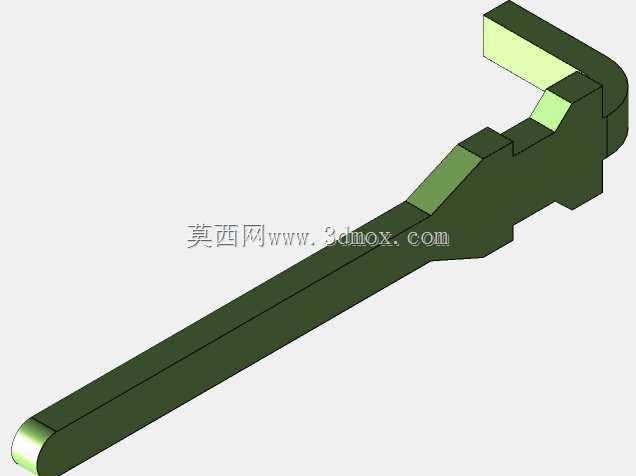

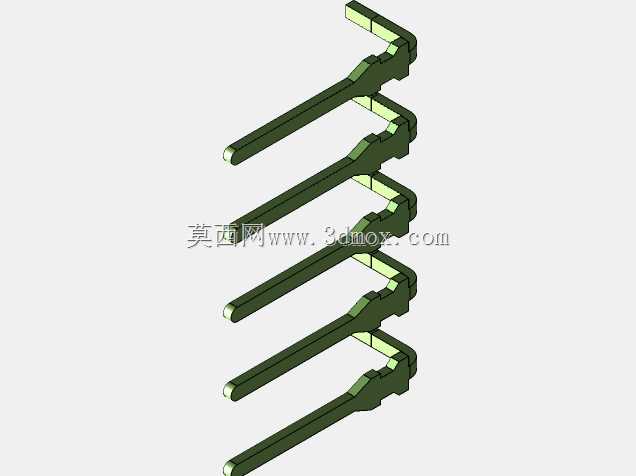

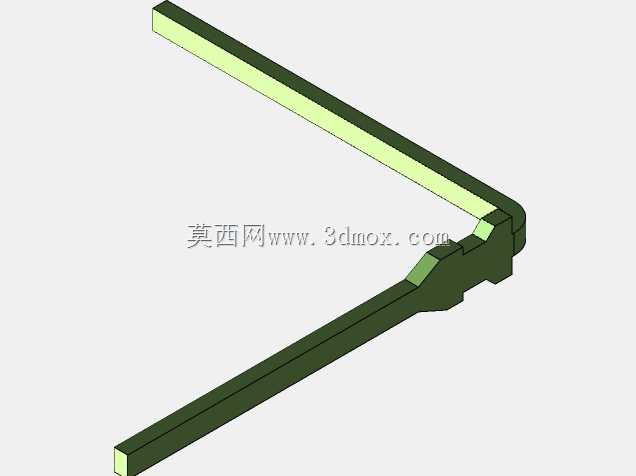

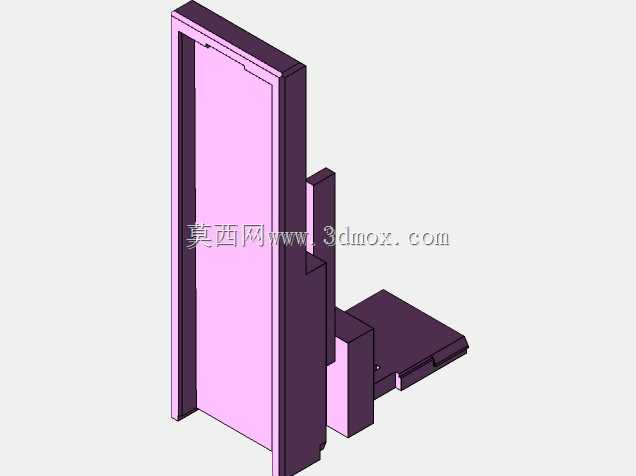

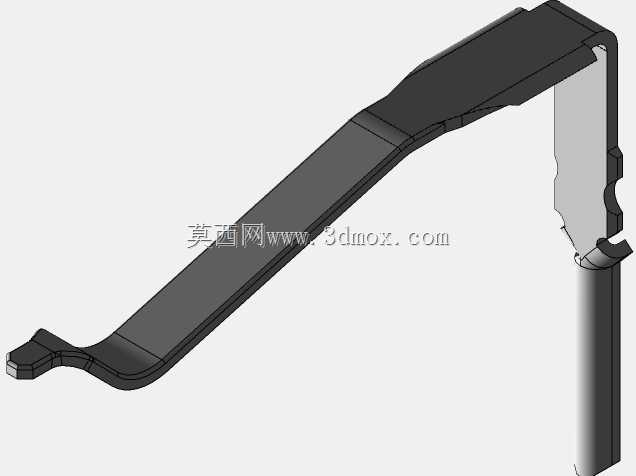

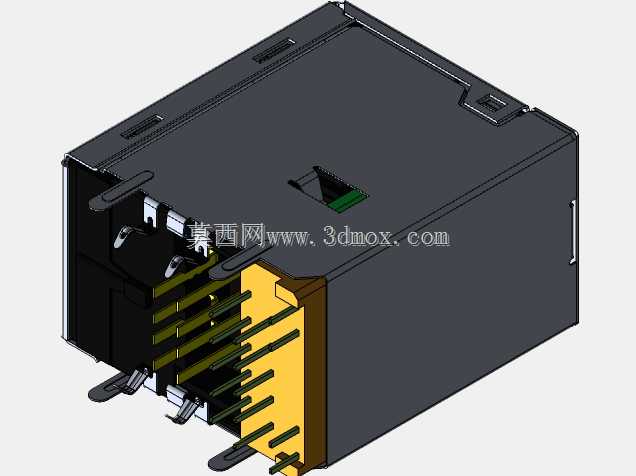

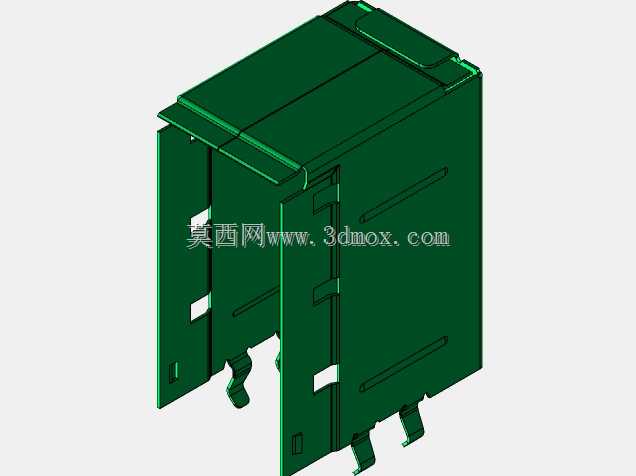

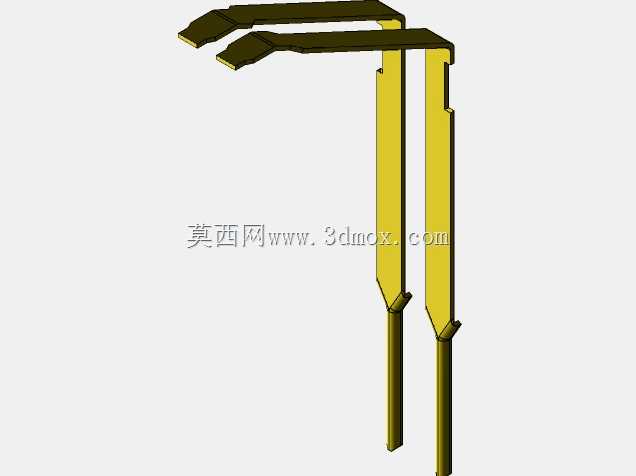

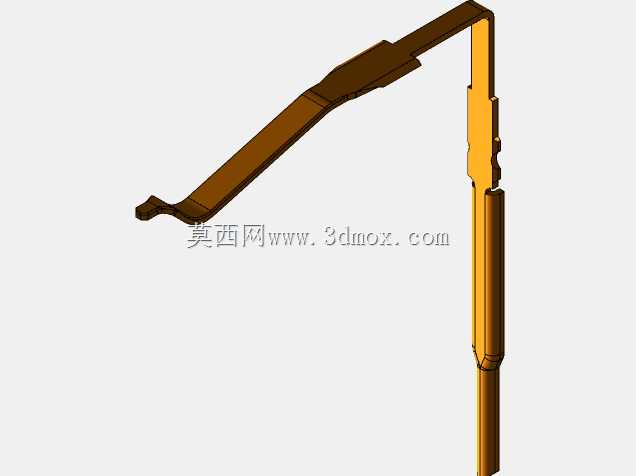

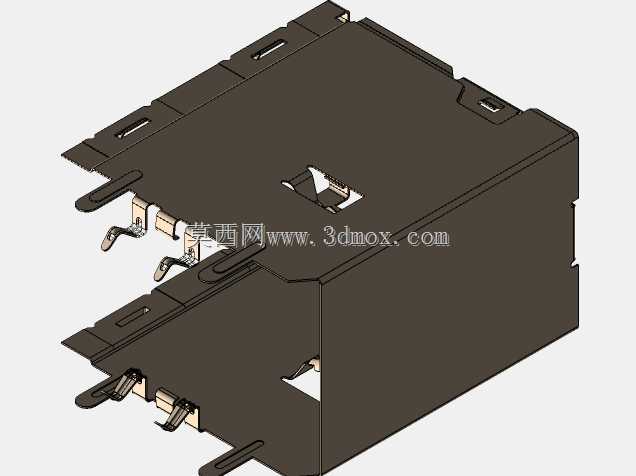

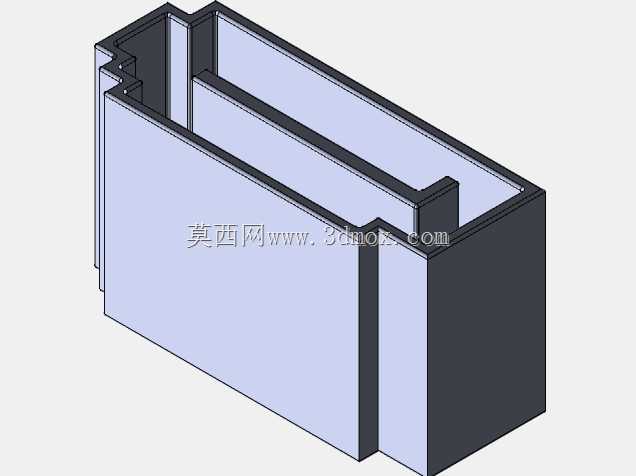

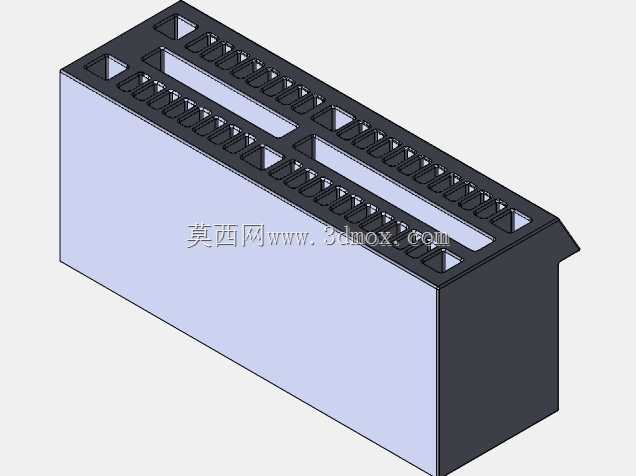

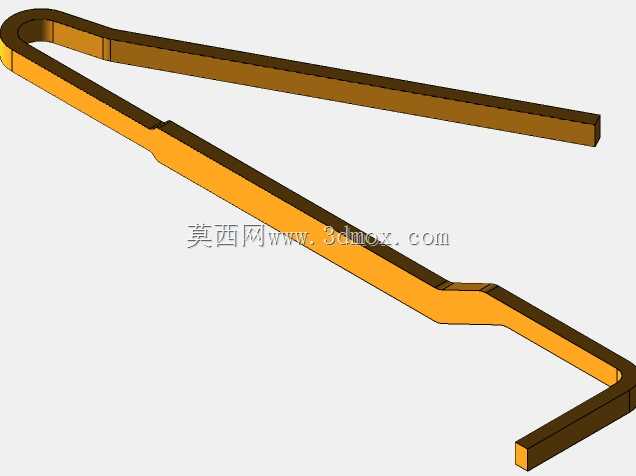

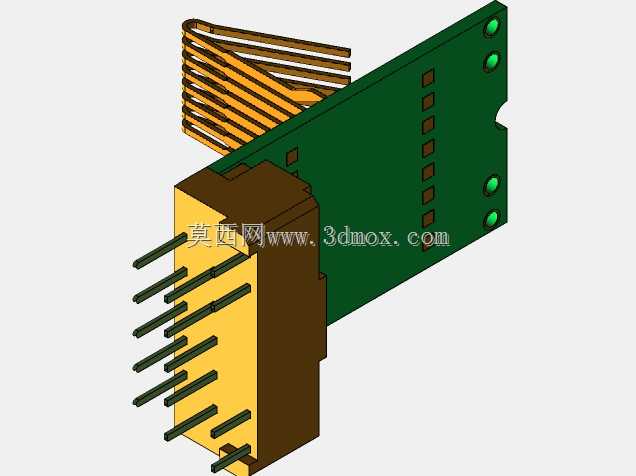

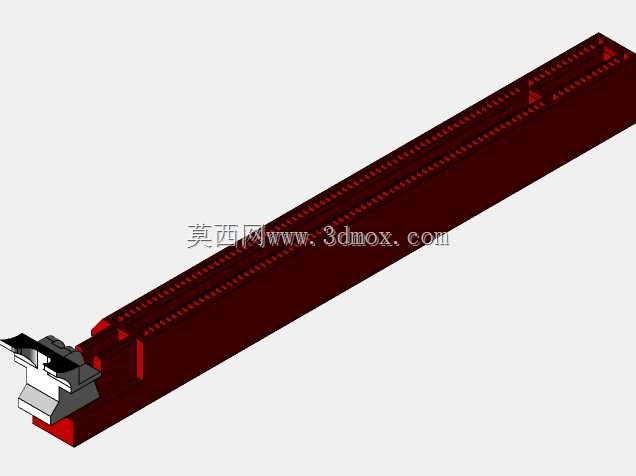

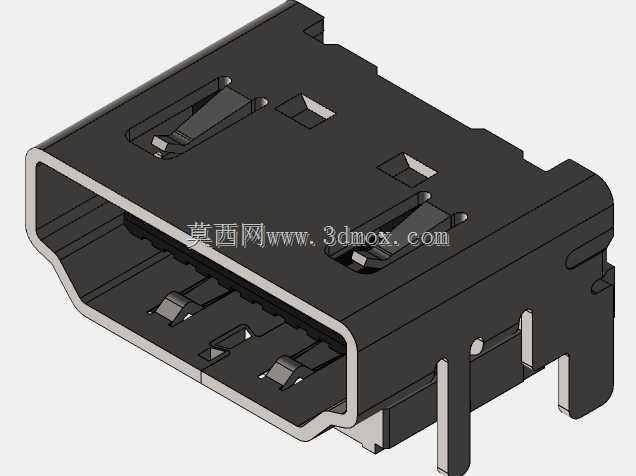

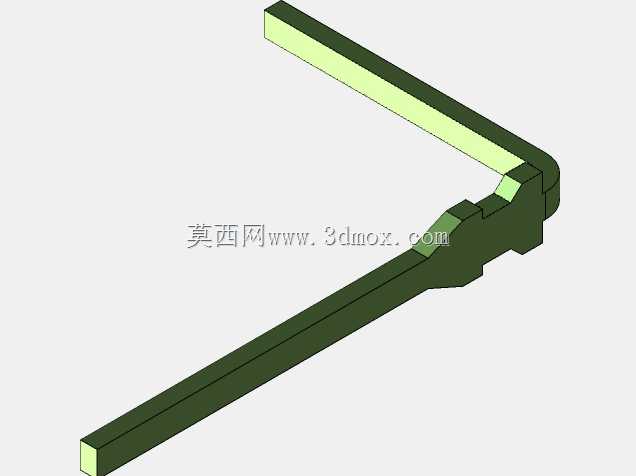

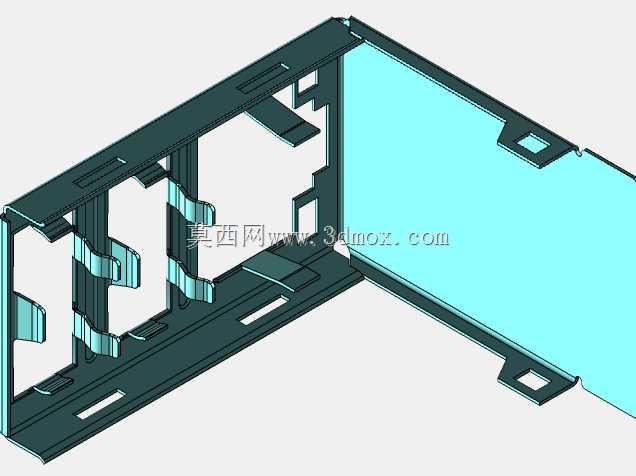

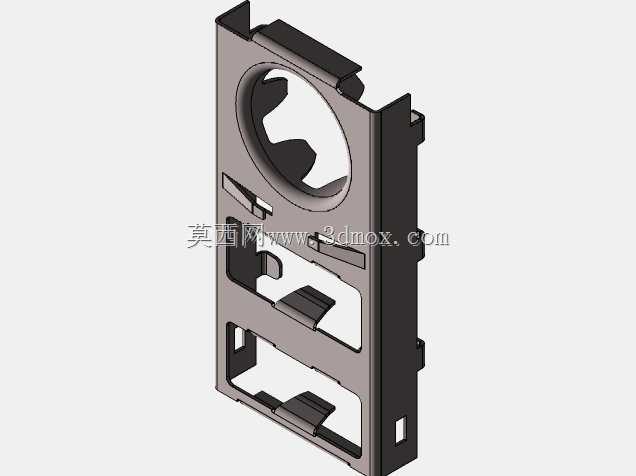

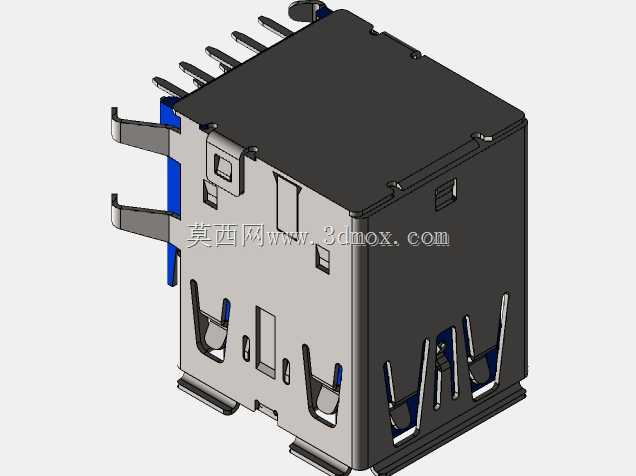

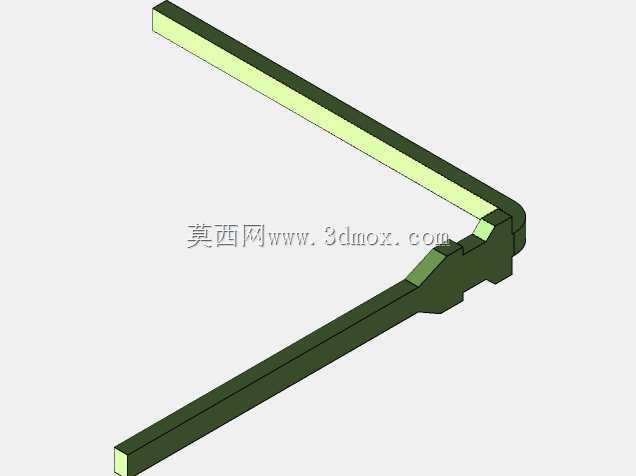

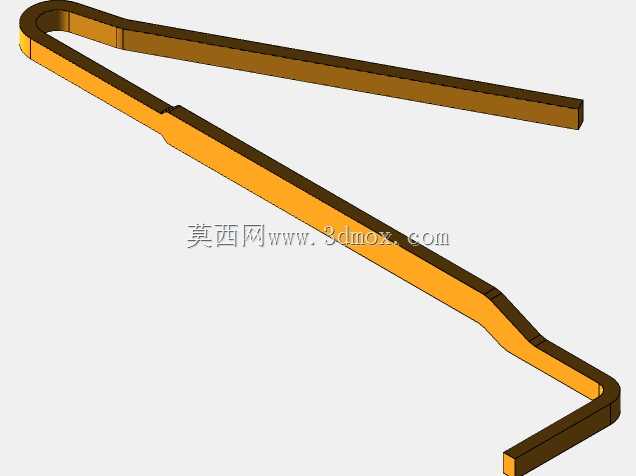

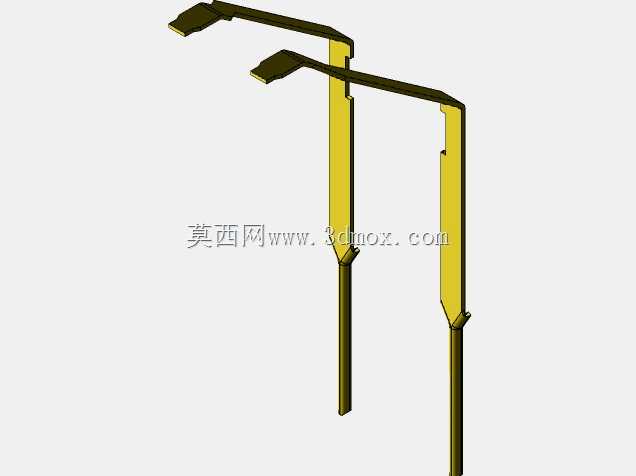

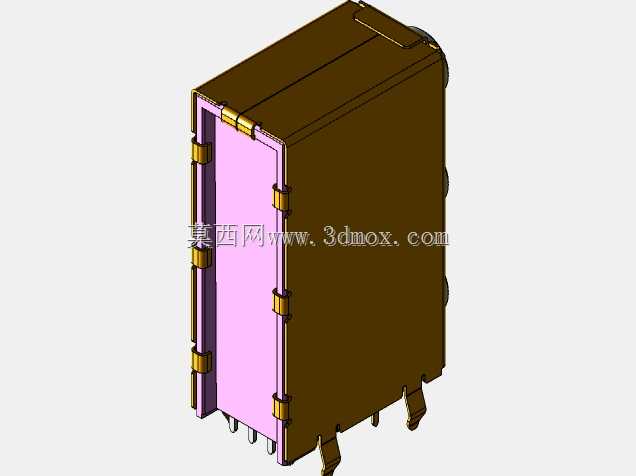

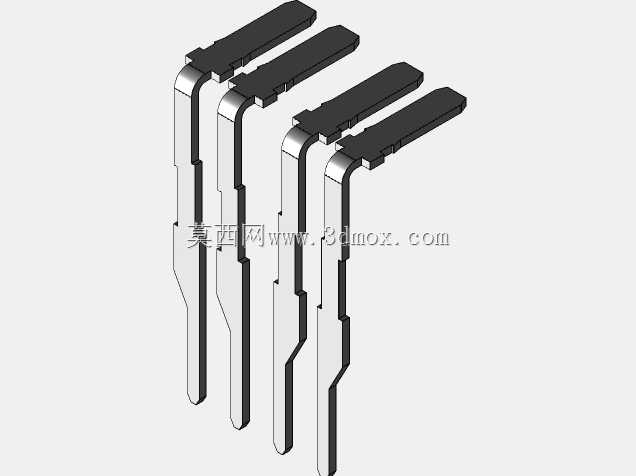

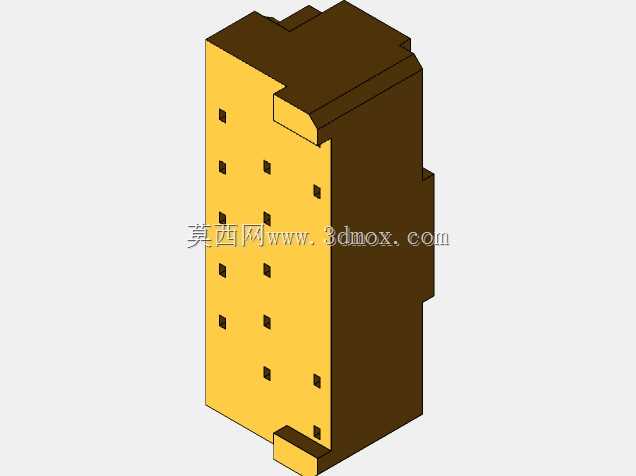

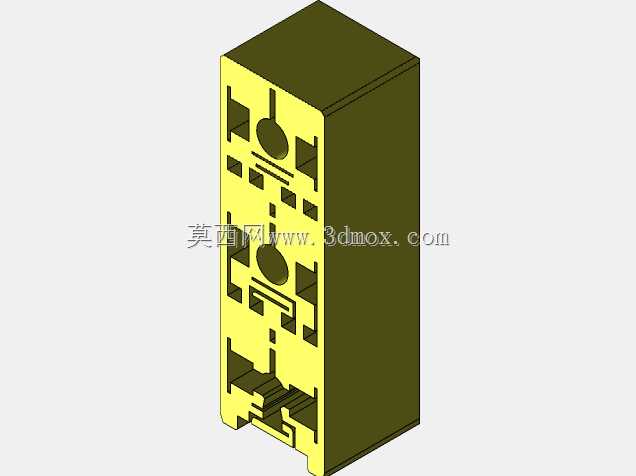

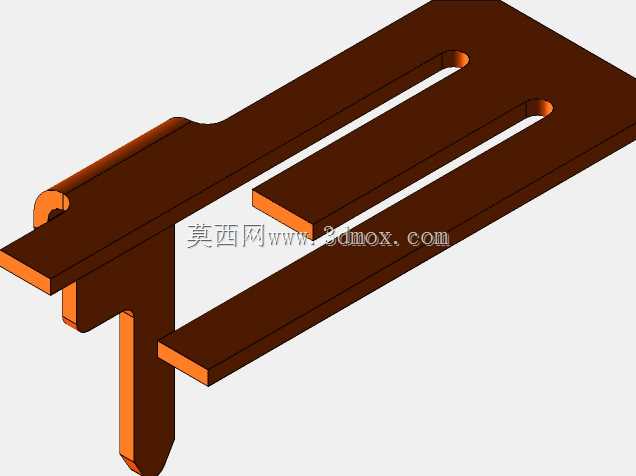

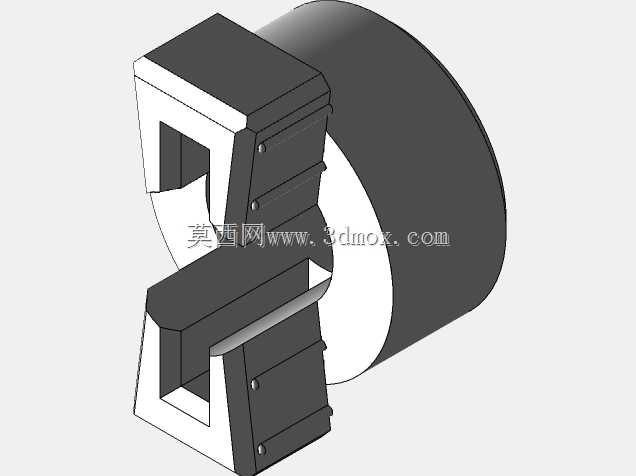

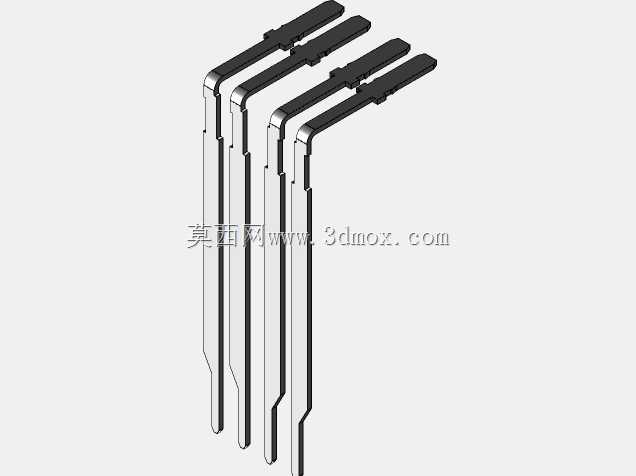

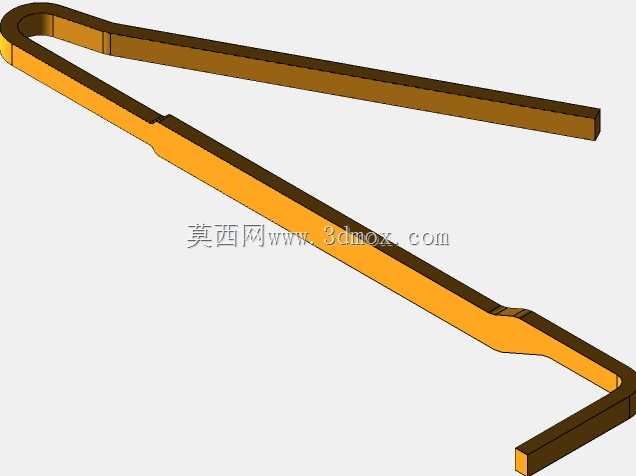

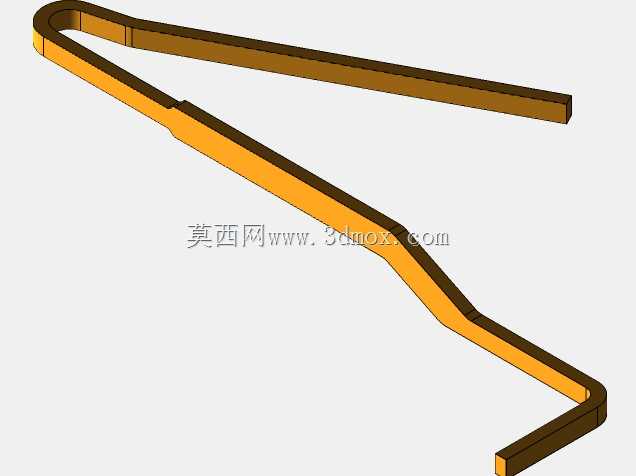

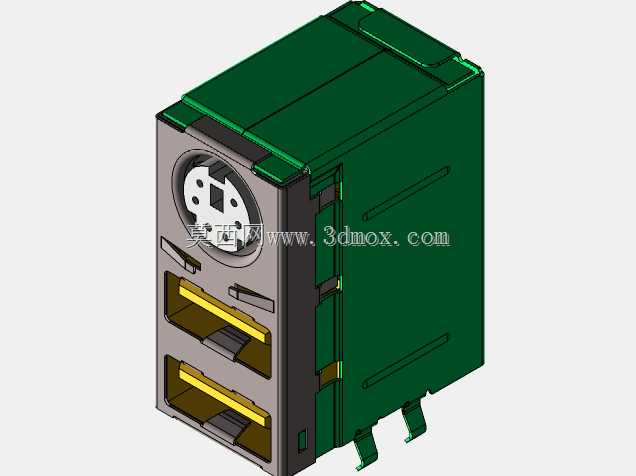

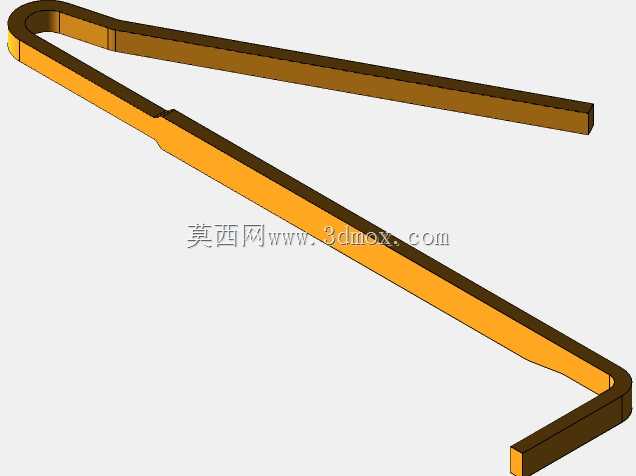

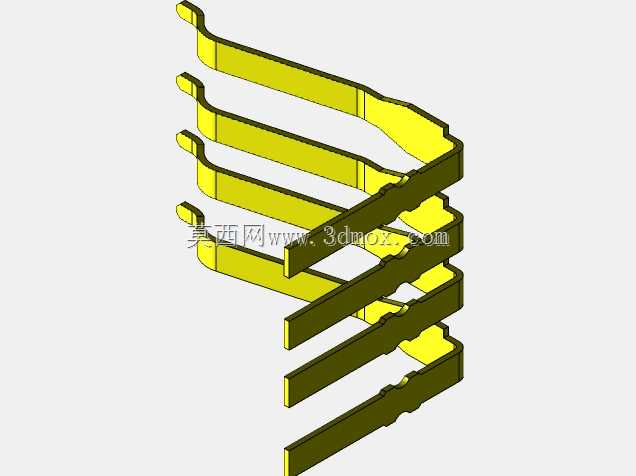

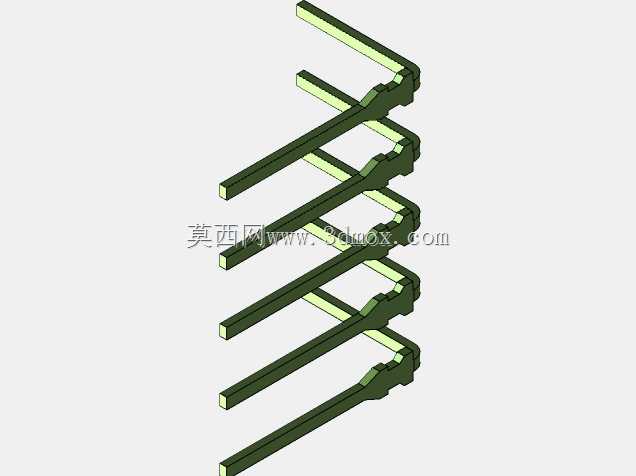

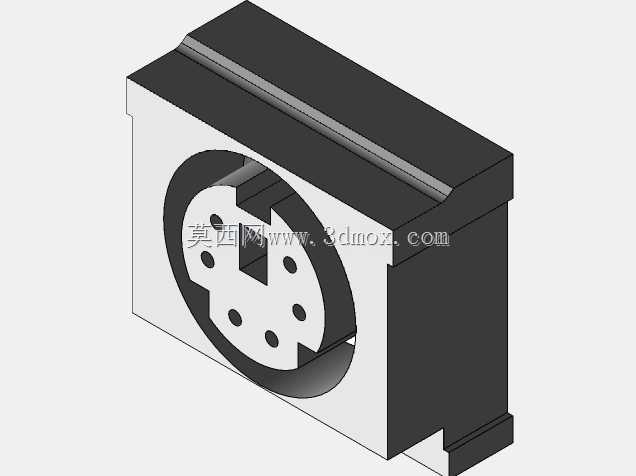

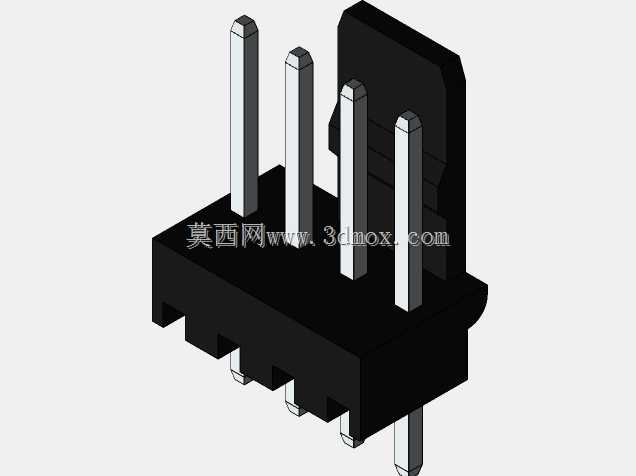

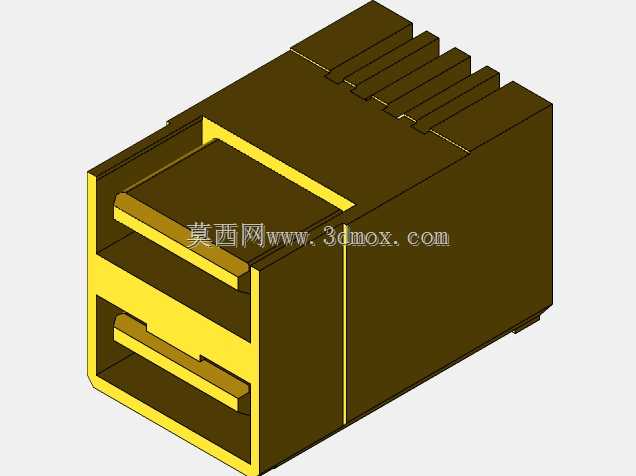

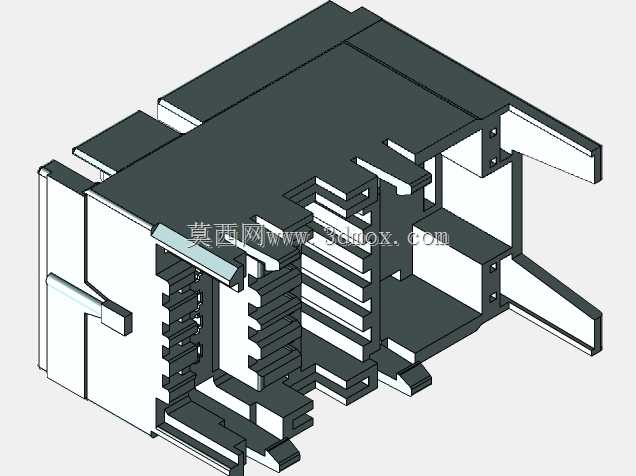

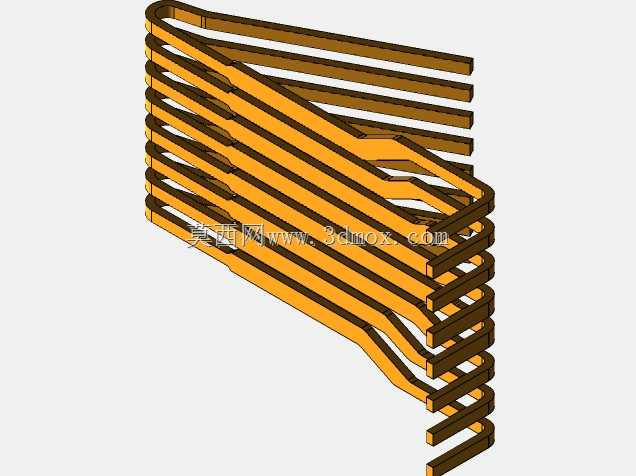

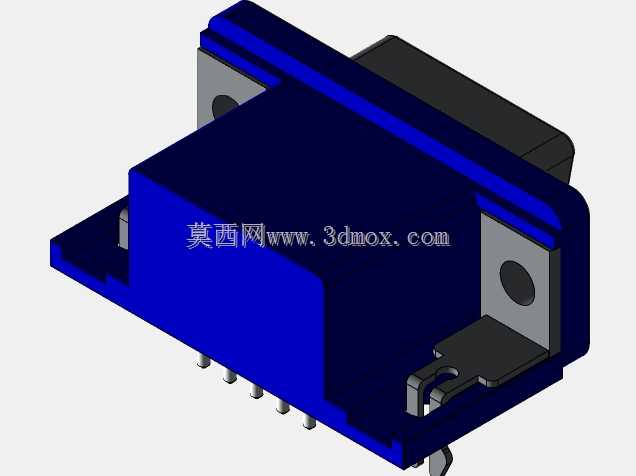

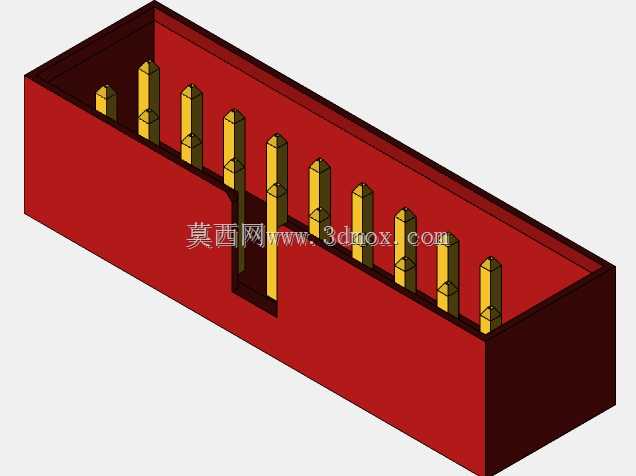

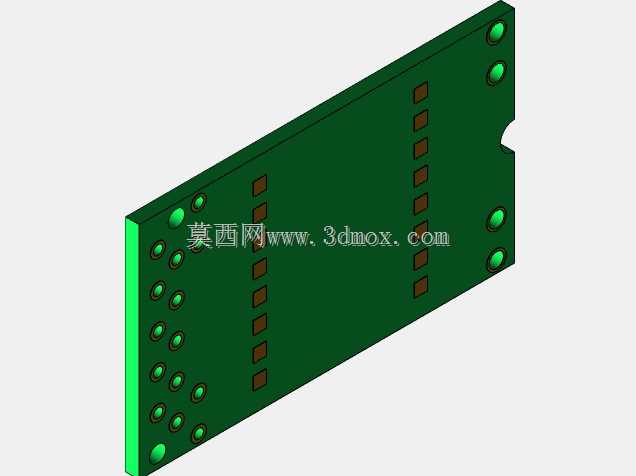

　　可用于验证内存安装时的插拔行程、与CPU散热塔的空间干涉情况。PCIe扩展槽部分还原了全长PCIe x16显卡插槽的加固结构，以及短规格PCIe x1插槽的卡扣设计，可直接用于显卡、扩展卡安装时的空间匹配校核。主板下半部分的M.2硬盘插槽、SATA接口、前置面板插针、音频接口区域均做了精细化建模，接口的防呆结构、插针排布完全符合行业通用规范，主板边缘的后置IO接口挡板区域，完整还原了USB接口、HDMI接口、VGA接口、音频接口、网线接口的开孔位置与尺寸，可直接用于机箱IO挡板的开孔设计匹配。建模时对主板表面的丝印标识、元件排布做了分层处理，PCB板层、表面贴装元件、插接元件、散热结构均为独立可编辑实体，

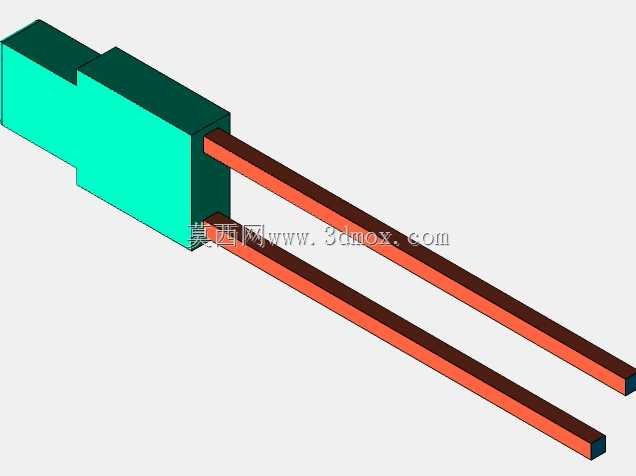

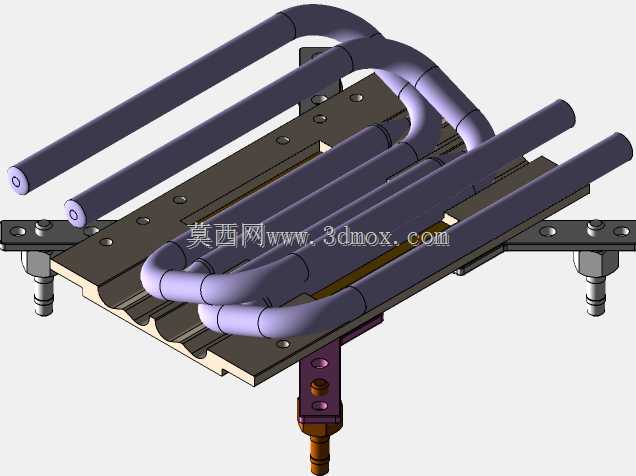

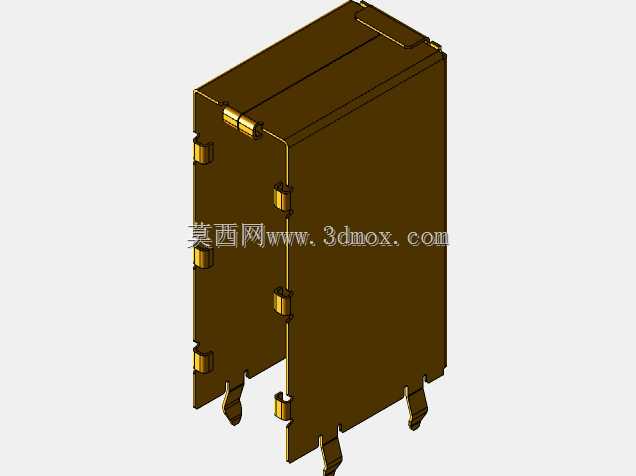

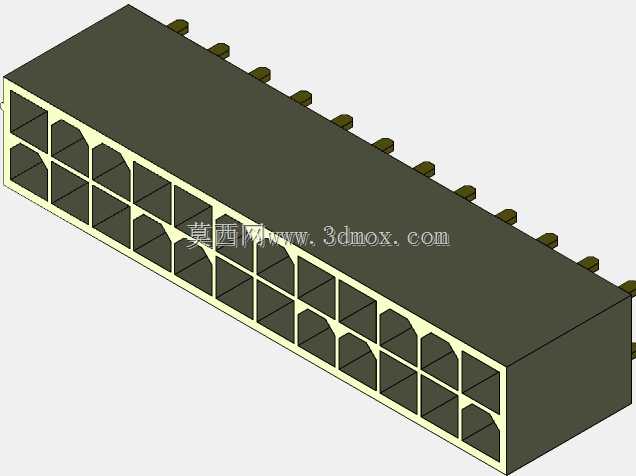

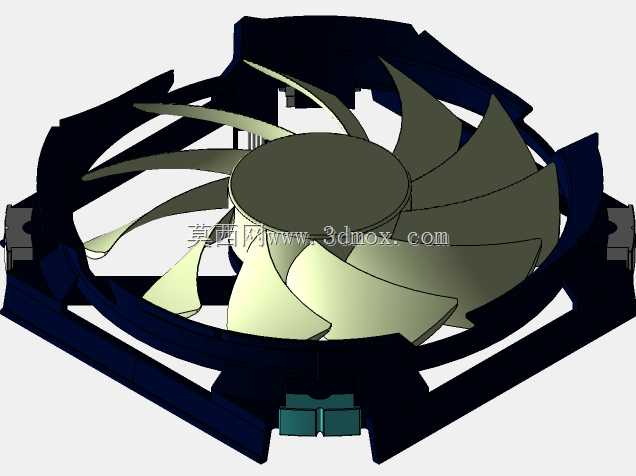

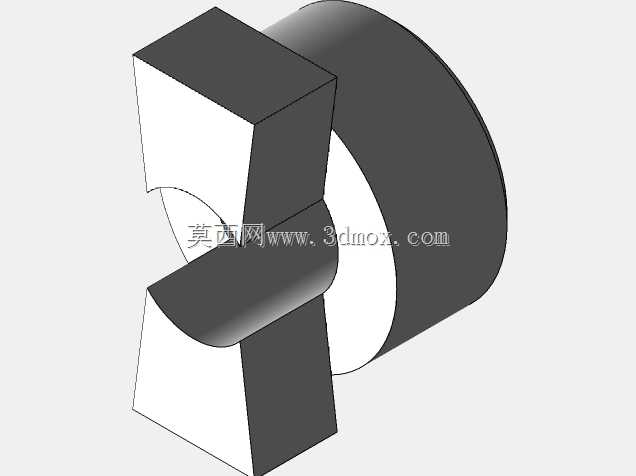

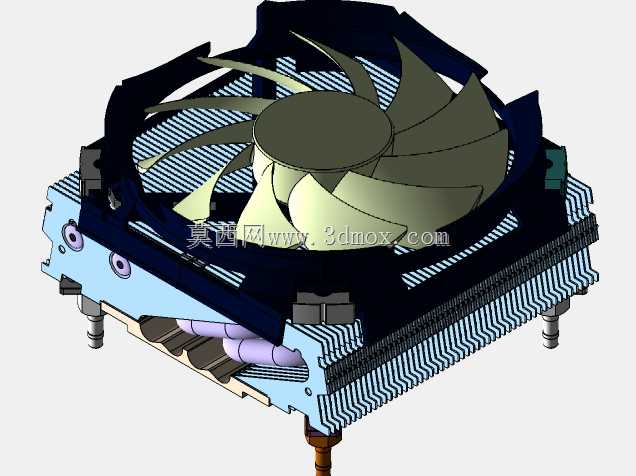

　　方便结构设计人员根据需求调整元件布局、验证改装方案，也可用于电脑硬件教学中的结构拆解演示，帮助学习者直观理解主板各功能区域的排布逻辑与安装配合关系。在主板供电区域的建模中，特意还原了供电电感、固态电容的实际高度，方便设计人员验证下压式、塔式CPU散热器的安装兼容性，避免出现散热器与供电元件干涉的问题；主板右下角的音频区域，还原了音频电容、音频芯片的屏蔽罩结构，屏蔽罩的卡扣固定方式也做了细节还原，可用于验证独立声卡安装时的空间避让需求。
