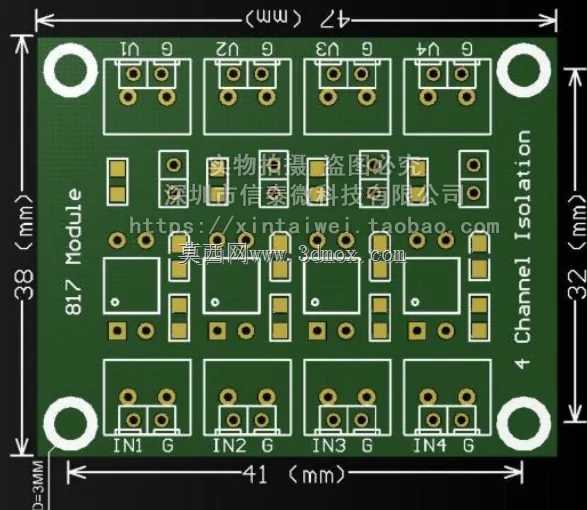

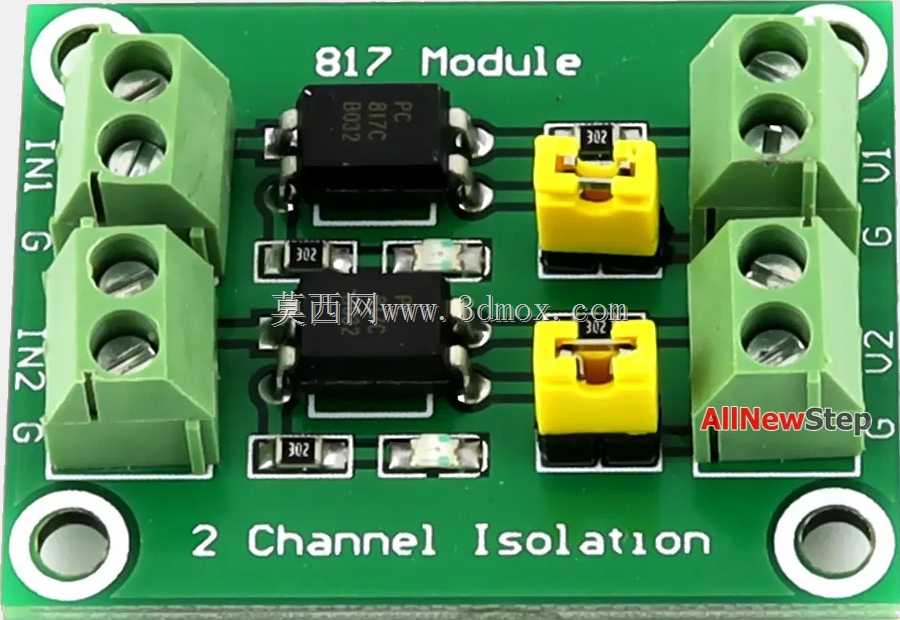

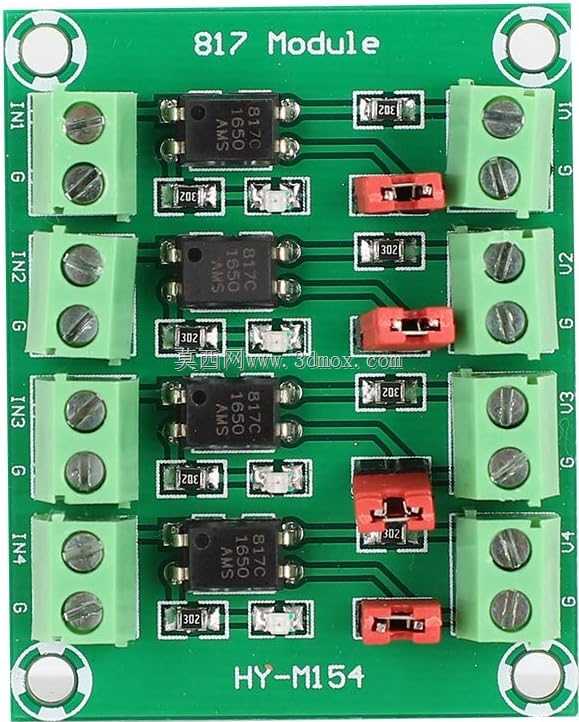

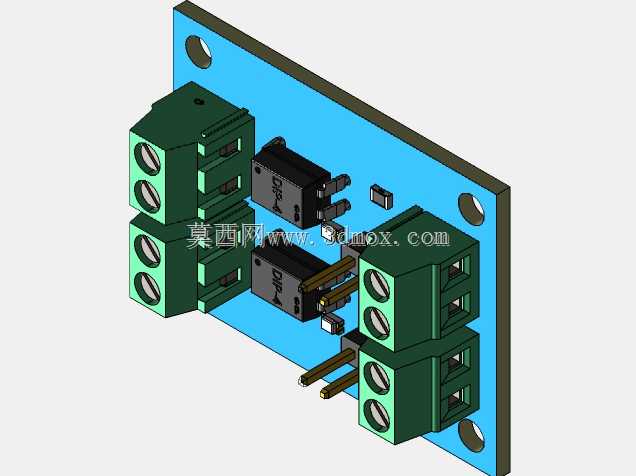

PC817双通道光电耦合隔离电路模块

　　这款双通道光耦隔离模块，核心采用PC817线性光耦器件，主要面向工业控制场景下的强弱电信号隔离需求，解决控制回路与功率回路共地带来的干扰、串扰甚至器件击穿问题。在实际设备应用中，这类模块常被布置在PLC输入输出端口、单片机控制板与继电器、接触器、电机驱动等功率器件的连接链路中，比如普通车床的操作信号采集回路、小型自动化设备的电平转换链路里，都能见到这类隔离模块的身影，它能有效阻断功率侧的电源噪声、浪涌脉冲反向窜入控制核心，避免主控芯片因电压尖峰损坏，同时也能解决不同电压域电路之间的信号匹配问题，比如3.3V单片机系统与24V工业传感器回路的信号传递，无需额外做电平匹配电路，通过光耦的光电转换就能完成信号跨域传输。

　　从设计思路来看，模块采用双路独立通道布局，每一路光耦输入侧、输出侧完全独立，板上预留的302标识电阻为限流匹配电阻，可适配常见的5V、12V、24V输入信号等级，用户也可根据实际使用的信号电压更换对应阻值的限流电阻，调整输入侧发光二极管的工作电流，保证光耦工作在线性区间，避免信号失真。输入输出端均采用绿色螺钉式接线端子，接线时无需焊接，直接将剥好的导线插入端子拧紧螺丝即可完成接线，适合现场快速布线、后期维护拆改的场景，端子的引脚间距符合常规工业接线规范，不会出现相邻引脚短路的问题。板载的黄色跳线帽为通道使能选择件，可根据实际使用需求选择是否接入通道的上拉或下拉回路，适配不同输出类型的传感器信号接入。

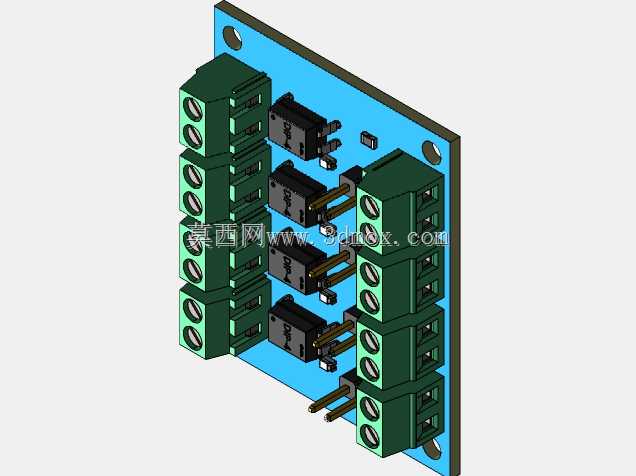

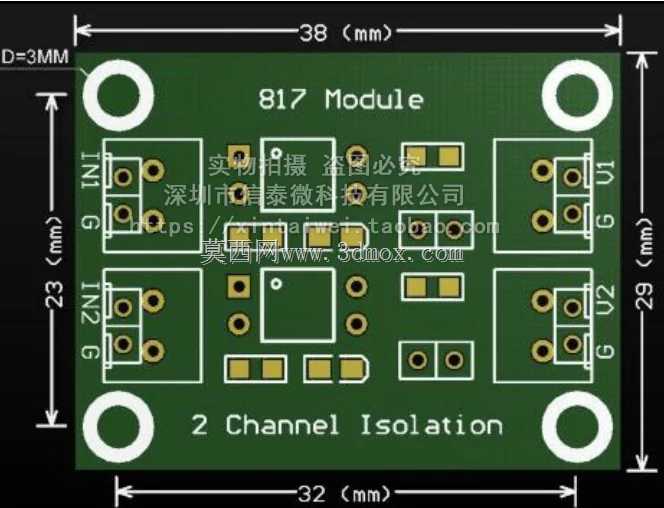

　　从安装边界来看，模块采用标准PCB板安装设计，板的四个角预留了直径3.2mm的安装固定孔，可直接用M3螺丝固定在设备内部的安装导轨、绝缘安装板上，也可搭配铜柱做层叠安装，整体板型尺寸小巧，宽度与长度均控制在常规小型电路模块的尺寸范围内，不会占用过多电控箱内部空间，安装时无需额外预留过大的操作空间，接线端子的朝向统一布置在板的两侧，布线时导线可顺着端子方向排布，不会出现导线弯折过度的问题。模块的隔离耐压满足常规工业场景的需求，输入输出侧之间的爬电距离符合低压电器的安全规范，在正常工作环境下不会出现击穿、漏电的问题，每一路通道的信号传输延迟控制在微秒级，完全可以满足普通开关量信号、低速脉冲信号的传输需求，不会出现信号滞后导致的控制逻辑错误。在实际选型使用时，需要注意根据输入信号的电压等级确认限流电阻的阻值是否匹配，避免输入电流过大烧坏光耦内部的发光二极管，同时输出侧的负载电流不能超过PC817光耦的额定承载电流，若需要驱动更大功率的器件，需要在后级额外增加放大电路，不可直接用模块输出驱动大功率负载。
