UR10e协作型六轴工业机械臂结构设计

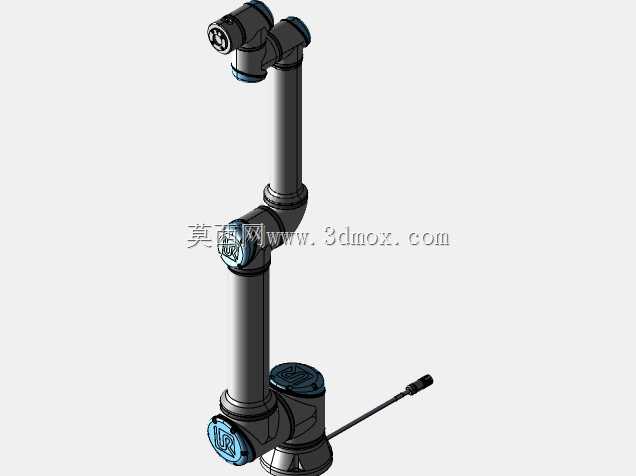

　　在汽车零部件上下料、3C电子精密装配、机床工件转运、包装码垛这类需要人机协同作业的工位上，协作型机械臂的结构合理性直接决定产线调试效率与长期运行稳定性。这款UR10e机械臂采用经典六轴串联关节布局，所有关节模组采用一体化集成设计，将伺服驱动、谐波减速、制动单元与位置反馈元件全部封装在关节壳体内部，省去了传统工业机器人繁杂的外部走线，外露部分仅保留末端示教操作杆与基座出线接口，大幅降低车间多尘、多切削液飞溅环境下的线缆磨损故障概率。从结构设计逻辑来看，各段臂杆采用等强度轻量化构型，大臂与小臂的壁厚经过拓扑优化，在保证10kg额定负载下关节形变控制在允许公差范围内的同时，尽可能降低臂体自身重量，减少关节电机的持续输出扭矩，

　　提升低速运行时的动作平顺性，避免人机协作场景下臂体惯量过大带来的碰撞安全风险。关节连接处的密封结构采用多重迷宫式设计，配合关节端面的蓝色标识端盖，既可以直观区分各关节的零位基准，方便现场调试时快速校准关节原点，也能阻挡车间常见的金属碎屑、切削液雾气进入关节内部，延长核心传动部件的维护周期。安装边界方面，基座采用标准法兰安装接口，可直接适配市面通用的机器人安装底座、龙门架倒挂安装位以及AGV移动搭载平台，基座安装面的定位销孔与螺栓孔位公差严格遵循协作机器人通用安装规范，无需额外制作过渡转接板即可完成快速部署。末端法兰采用标准ISO 9409-1-50-4-M6接口，可直接适配夹爪、吸盘、焊枪、视觉相机等各类通用末端执行器，

　　末端预留的气路与信号走线通道从臂体内部贯通，不会在臂体运动过程中出现线缆缠绕剐蹭的问题。各关节的运动范围设计充分考虑产线常见的作业空间需求，腕部三个关节可实现整周回转配合小角度摆动，满足复杂姿态下的工件取放、螺丝锁付、涂胶等作业需求，臂体展开后的作业半径可覆盖大部分中小型机床的上下料区间，在紧凑的工位布局下也能完成跨工位的工件转运，不会因为臂体运动包络过大占用过多产线空间。示教操作杆布置在小臂靠近末端的位置，操作人员可直接拖拽臂体完成轨迹示教，无需通过复杂的示教器编程即可完成简单工位的动作录制，大幅降低中小制造企业的设备使用门槛。
