多足式灭火器搭载移动作业装置结构

　　这款腿式移动灭火载体的设计，核心瞄准狭窄受限空间的消防作业场景，区别于传统轮式、履带式消防机器人，多足行走结构可跨越常规移动设备无法通过的台阶、管道凸起、散落杂物等障碍，适配厂房设备间隙、仓储货架巷道、老旧建筑楼道等非平整通行环境，可搭载标准规格手提式灭火器进入人员难以快速抵达的初期火情区域，完成近距离灭火作业，降低消防人员进入高危环境的暴露风险。

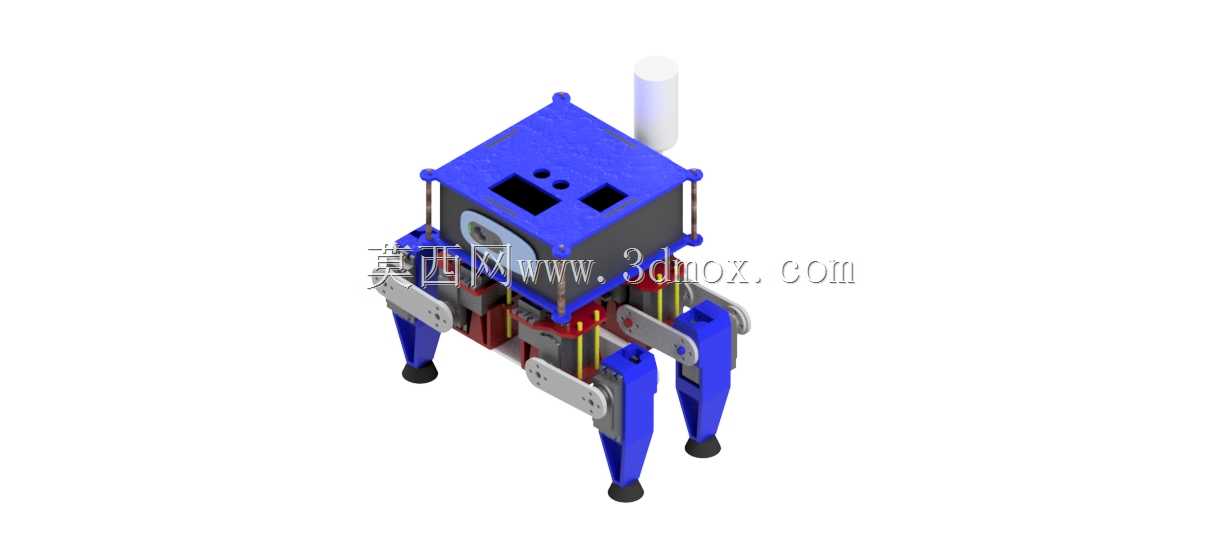

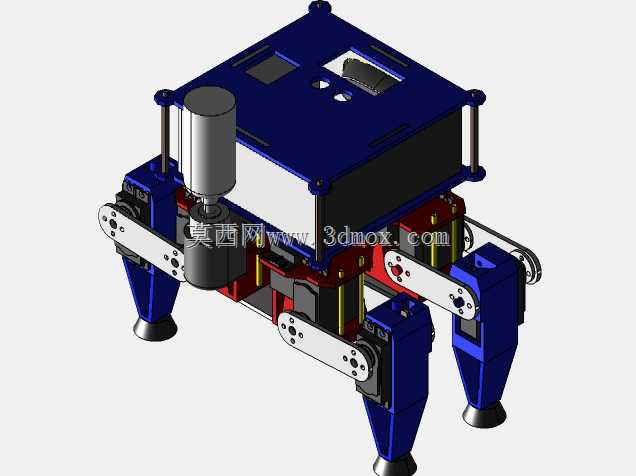

　　从结构设计逻辑来看，整机采用模块化分层布局，上部为灭火器搭载仓，预留了标准灭火器的固定安装位与压把触发联动结构，仓体顶部设置的白色柱状结构为灭火剂喷射导向管，可在行走到位后对准火源方向完成喷射动作；中部为核心传动与控制仓，集成了腿部驱动的传动组件、控制电路板安装位，四周采用拉杆式支撑结构连接上下仓体，既保证整体结构刚度，又预留了足够的走线与部件安装空间；下部为四条对称布置的行走腿，每条腿采用多关节铰接设计，关节处设置限位结构保证行走步态的稳定性，足端采用防滑橡胶材质端头，增大与地面的接触摩擦力，避免在光滑地面或倾斜坡面行走时出现打滑侧翻问题。

　　设计阶段充分考虑了3D打印工艺的成型特性，所有结构件均做了壁厚均匀化处理，避免打印过程中出现翘曲、填充不均的问题，铰接孔位预留了标准销轴的安装公差，无需二次加工即可完成装配；整机的安装边界控制在较小尺寸范围内，可顺利通过宽度不小于400mm的通行通道，腿部抬升高度可覆盖100mm以内的垂直障碍，行走过程中整机重心始终落在四条腿的支撑多边形范围内，保证静态放置与动态行走时的抗倾覆能力。传动部分采用舵机直驱的关节布置方案，减少了冗余传动链路带来的效率损耗与故障点，每个关节的运动角度范围经过步态仿真验证，可完成前进、转向、原地微调等基础行走动作，搭载仓的固定结构可适配不同规格的手提式干粉灭火器，更换载剂时无需拆解整机主体结构，仅需松开侧向固定卡扣即可完成灭火器的拆装更换，适配现场快速补装的作业需求。
