卧式承压储液罐体带爬梯结构设计

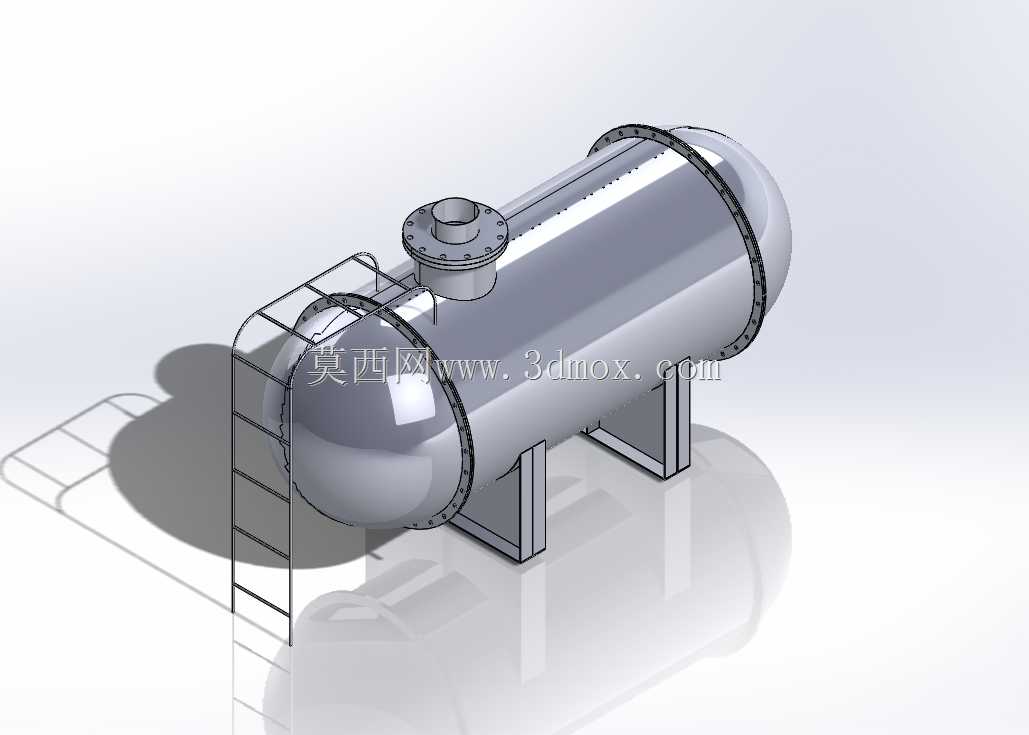

　　该卧式承压储液结构多用于化工、食品加工、集中供热系统中的介质暂存环节，可承载带一定压力的液态或气液混合介质，在中小型生产场站的物料中转、缓冲存储场景中适配性较强。整体采用双鞍式支座作为承载支撑，支座与罐体接触位置做了贴合弧面处理，避免局部应力集中导致的罐体变形，安装时需保证两个支座的水平度偏差控制在合理区间，防止运行过程中因支座受力不均引发焊缝开裂。罐体两端采用标准椭圆封头，封头与筒体通过法兰螺栓连接，法兰面预留密封件安装槽位，可根据存储介质的腐蚀性、温度参数选配不同材质的密封垫片，满足不同工况的密封要求。筒体顶部设置带法兰的接管结构，可作为进料口、排气口或仪表安装接口使用，接口法兰的公称通径与压力等级匹配常规工业管道标准，

　　方便现场管路对接。侧面配置的直爬梯紧贴筒体外侧布置，爬梯踏步做了防滑结构处理，爬梯与筒体的连接支架避开了筒体主焊缝位置，防止焊接支架时破坏原有焊缝的力学性能，爬梯的设置方便运维人员定期检查顶部接口、阀门的运行状态。设计过程中优先考虑了罐体的承压稳定性，筒体壁厚根据常规中低压工况的许用应力核算取值，封头的曲率半径符合压力容器相关设计规范，鞍式支座的间距设置避开了筒体的弯矩最大截面，降低长期运行过程中的筒体蠕变风险。外形方面，筒体长径比控制在常规卧式容器的合理区间，既保证足够的存储容积，又避免长径比过大导致的筒体挠度超标，安装时需在支座底部预留对应的地脚螺栓固定位置，周边预留足够的管路连接与运维操作空间，

　　顶部接管的中心高度匹配常规车间管路架设高度，减少现场管路的弯头使用量，降低介质输送阻力。整体结构没有冗余设计，所有外部附件的位置都经过运维场景的合理性校验，爬梯的踏步间距符合人工攀爬的人机工程要求，顶部操作位置预留了足够的站立操作空间，可满足日常阀门操作、仪表校准的作业需求。
