麦克纳姆轮全向移动行走轮组装配结构

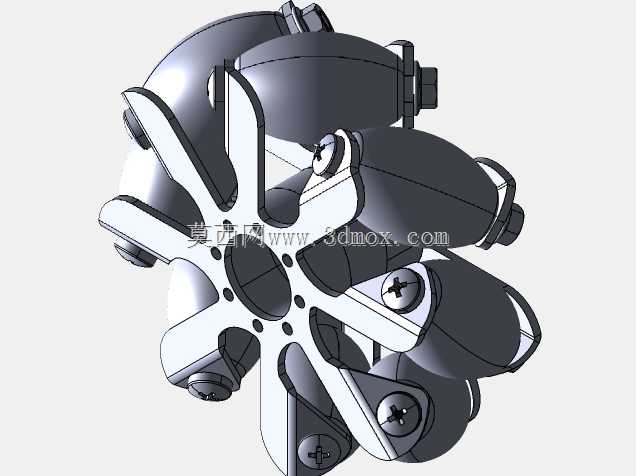

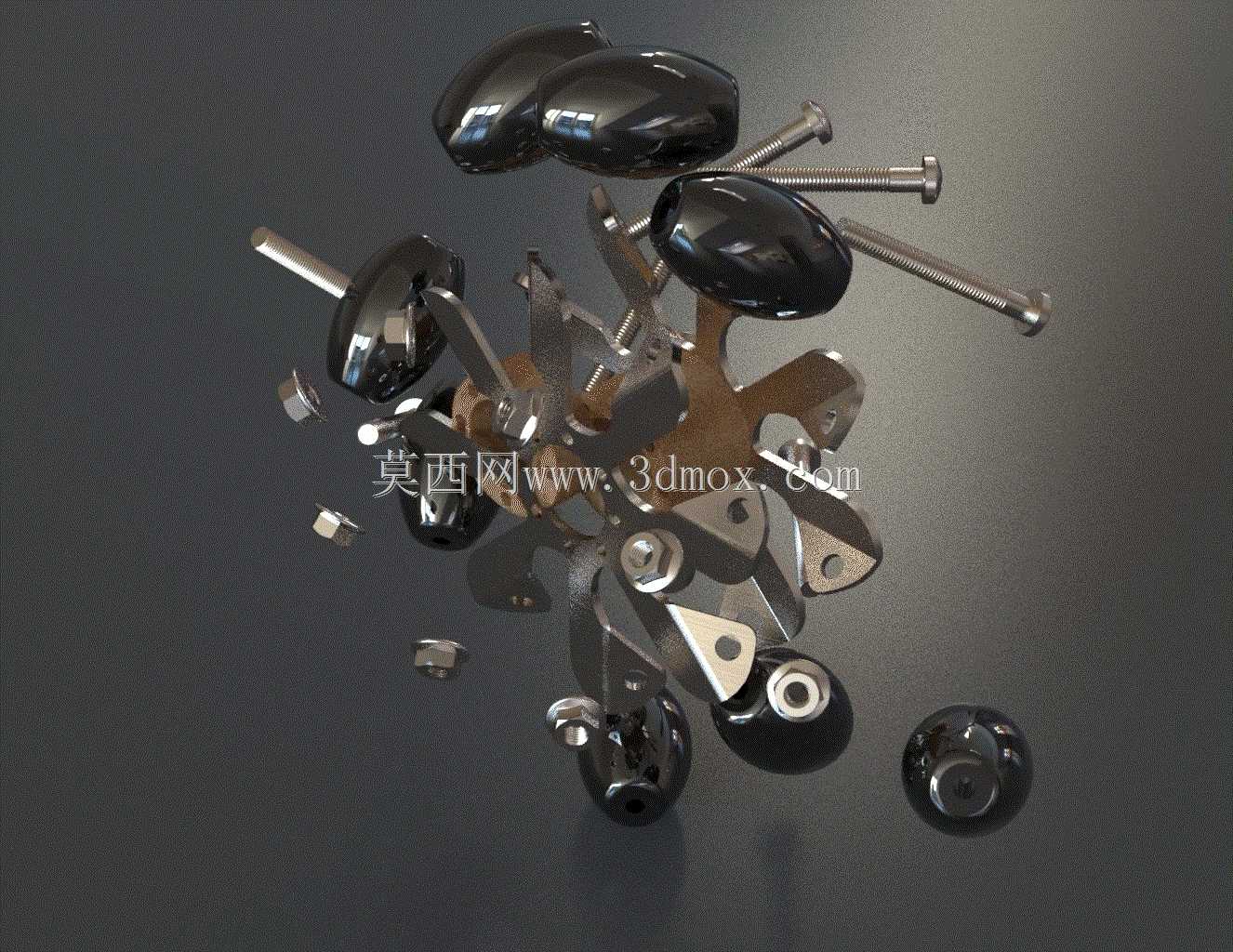

　　这套轮组结构核心围绕全向移动场景的行走需求设计，区别于传统差速轮仅能实现前后转向的行走逻辑，麦克纳姆轮通过辊子偏置布局的结构特性，可在不改变轮体自身朝向的前提下，实现整车横向平移、原地自旋、斜向行进等多自由度运动，广泛适配智能仓储AGV、车间转运平台、窄空间作业巡检机器人、重载移动工装台等对行走灵活性有高要求的场景。从结构组成来看，整套轮组包含轮毂主体、周向分布的包覆式辊子、辊子固定销轴、轮毂连接紧固件、轮轴对接法兰几个核心部分，每个辊子的轴线与轮毂主轴线呈固定夹角排布，工作时不同轮组的辊子接触地面产生的分力可通过矢量叠加合成任意方向的合力，无需额外设置转向机构即可完成全向动作，能大幅缩减移动设备的转弯半径需求，

　　在通道宽度有限的生产车间、立体仓储库区等场景下，可有效提升空间利用率，减少设备转运过程的路径冗余。设计层面上，辊子的曲面轮廓经过贴合地面接触轨迹的修型处理，保证轮组滚动过程中始终有连续的辊子与地面接触，避免行走过程中出现颠簸、跳轮的问题，轮毂上的销轴安装孔采用等分度排布，保证每个辊子的受力均匀，紧固件选用内六角圆柱头螺钉，既保证连接强度，也能避免螺钉头突出辊子轮廓造成运动干涉。安装边界方面，轮组中心预留与驱动轴对接的法兰安装孔位，孔位排布符合常规行走驱动模组的安装尺寸规范，轮毂外侧的轮廓尺寸可根据负载等级匹配对应规格，辊子采用高耐磨聚氨酯包覆材质，兼顾地面摩擦力与静音需求，整套装配结构的公差配合经过合理匹配，

　　辊子与销轴之间设置转动间隙，保证辊子可自由随动转动，不会出现卡滞影响全向动作的实现。实际应用中，这类轮组通常以四个为一组搭配使用，通过分别控制每个轮的转速与转向，即可组合出不同的行走姿态，相比传统舵轮转向结构，其结构可靠性更高，维护成本更低，尤其适合大负载、高频率启停的工业移动场景，在装配线边的物料转运、立体仓库的货物接驳、狭小空间内的设备检修作业平台等领域，都能发挥其全向移动的结构优势，解决传统行走轮无法在窄空间灵活调整位置的痛点。
