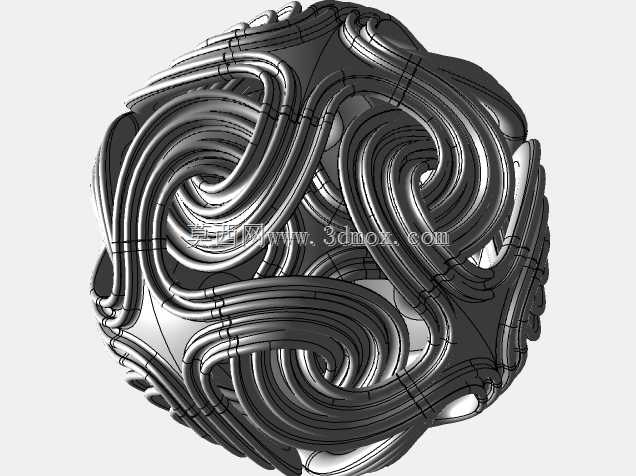

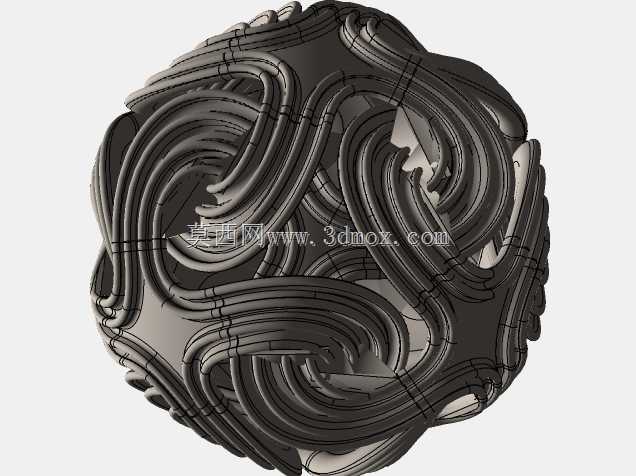

交错缠绕式复杂球形镂空结构造型

　　这类交错缠绕的球形镂空结构，在工业设计领域的应用场景覆盖多个细分方向，既可以作为高端机械装备的外观装饰构件，也能作为流体设备内部的扰流单元使用，部分文创类工业产品也会将这类结构作为核心造型元素，搭配金属3D打印工艺实现量产。从实际用途来看，作为外观构件时，这类连续曲面的缠绕结构能在保证整体球形轮廓完整性的前提下，通过曲面之间的错落间隙形成通透的视觉效果，同时曲面本身的连续过渡不会产生尖锐棱角，避免使用过程中的磕碰划伤风险；作为扰流单元使用时，多层交错的曲面可以在流体通过时不断切割流道，打乱流体的层流状态，提升换热或者混合工序的效率，且整体球形结构可以适配圆形管道的安装边界，不需要额外做适配转接结构。从功能特性上看，

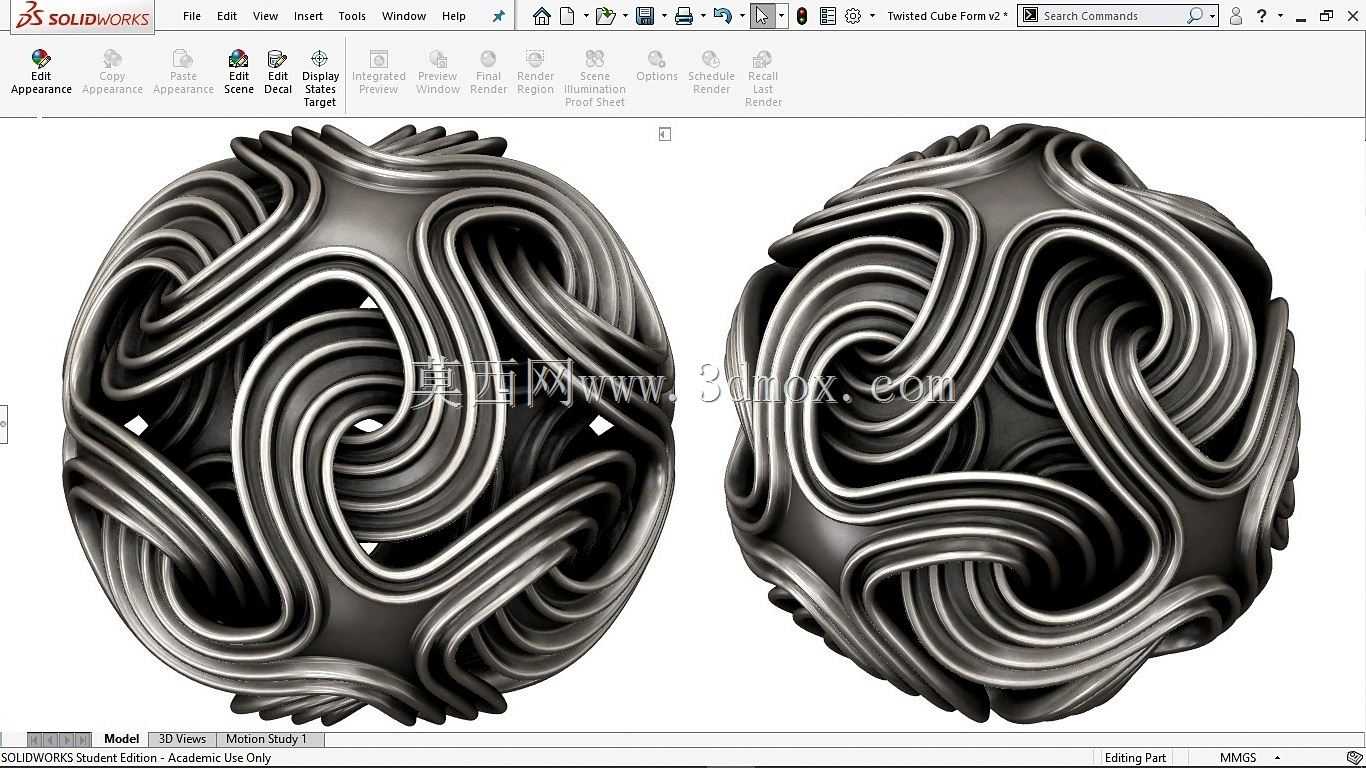

　　整个结构没有额外的拼接缝隙，所有曲面都是连续过渡的一体化结构，受力时可以通过连续的缠绕曲面将载荷均匀分散到整个球体表面，不会出现局部应力集中的问题，相比拼接式的镂空球结构，抗冲击和抗形变能力有明显提升。设计这类结构时，核心思路是先确定基础球形轮廓的边界尺寸，再以球心为对称中心，规划单条缠绕曲面的走向路径，保证每一段曲面的曲率变化平滑，避免出现曲率突变导致的建模失败或者后续加工时的壁厚不均问题；之后通过圆周阵列的方式生成多组缠绕曲面，调整曲面之间的间隙距离，保证相邻曲面之间既不会出现干涉重叠，也不会间隙过大破坏整体的缠绕视觉效果，最后对所有曲面的交接位置做圆角过渡处理，消除锐边。在尺寸控制上，这类结构的整体外轮廓为标准球形，

　　安装时可以根据使用场景调整外径尺寸，适配不同的安装空间，曲面的壁厚可以根据使用的加工工艺调整，采用金属3D打印时壁厚可以控制在1-2mm，采用铸造工艺时则需要适当增加壁厚保证充型完整，结构的所有曲面都做了等厚处理，不管是做外观装饰件还是功能结构件，都能保证重量均匀分布，不会出现偏重问题。建模过程中需要重点关注曲面放样时的轮廓对齐，避免出现曲面扭曲的问题，每阵列一组曲面都要做干涉检查，确认所有曲面之间的间隙均匀，最后做加厚处理时要保证加厚方向一致，避免出现局部壁厚突变影响结构强度。
