带金属拉出机构的电动板辊压延设备

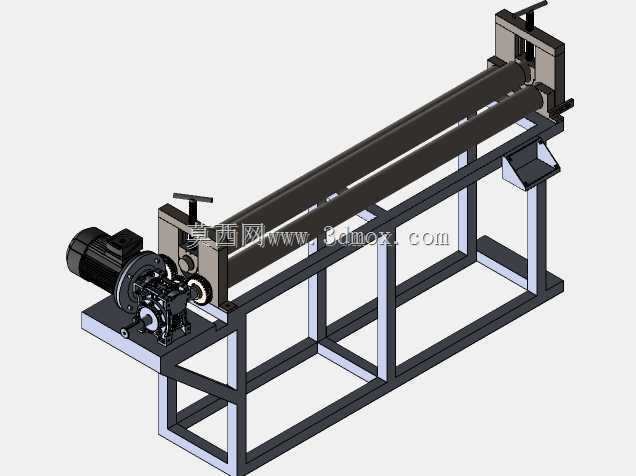

　　这款电动金属板辊设备，核心适配小型钣金加工场景下的薄金属板连续压延、校平作业，在通风管道加工、小型五金钣金件预制、装饰金属板料预处理的车间工位中十分常见，区别于大型三辊卷板设备，它更侧重窄幅长条形金属板的匀速压送与定厚辊压，能处理0.3-1.2mm厚度的冷轧钢板、镀锌板以及软态铝板，进料端搭配的减速驱动机构，能将电机输出的高转速低扭矩动力转换为低转速大扭矩的辊轴驱动力，避免薄料送进时出现打滑、板面划伤的问题。设备的机架采用方管焊接框架结构，两根平行工作辊沿机架长度方向布置，辊身做了表面淬火处理，硬度达到HRC45-50，长期辊压作业不会出现辊面凹陷、磨损起棱的问题，出料侧设置的斜向导料板，能让辊压完成的板料顺着斜面自然滑落，

　　避免板料端部下垂磕碰机架造成折边缺陷。设计阶段优先考虑了车间安装的边界适配，整机长度控制在1.8米左右，宽度0.6米，安装时只需在地面预留2米长、0.8米宽的操作空间即可，机架底部预留了四个地脚螺栓安装孔，可直接固定在水泥地面或者型钢工作平台上，不需要额外做混凝土基础，适合小型加工车间灵活调整工位布局。设备左侧的动力总成采用电机直连蜗轮蜗杆减速机的布局，减速机输出轴通过联轴器直接驱动下工作辊，上辊通过两端的调节手轮实现压下量调整，手轮旁设置了刻度标识，操作人员可根据待加工板料的厚度快速调整辊缝间隙，不需要反复试机校准，能大幅降低单件加工的准备时间。不同于常规压辊设备仅靠辊面摩擦力送料的结构，这款设备在出料端集成了专属的金属拉出机构，

　　能在板料进入辊缝完成压延后，通过辅助牵引结构给板料提供持续的拉出动力，避免长尺寸板料在辊压后半段因为自重下垂导致送进速度不均，出现板面波浪、压痕不一致的问题，尤其适配长度超过1米的窄幅钣金条料加工，能保证整段板料的压延厚度偏差控制在0.05mm以内。设备的传动部位全部设置了可拆卸的安全防护罩，日常维护时只需拆下防护罩即可完成齿轮润滑、轴承更换的操作，辊轴两端采用带座外球面轴承支撑，具备一定的调心能力，即使机架长期使用出现轻微焊接变形，也不会出现辊轴卡滞、轴承抱死的故障。
