CA6140车床端盖类密封防护零件结构

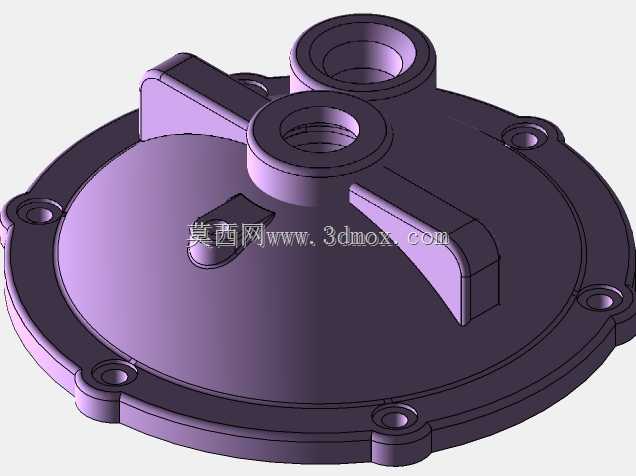

　　这类端盖零件多用于CA6140普通车床的主轴箱、进给箱端部，承担箱体端面密封、内部传动件轴向限位、外部杂质阻隔的核心作用，是机床箱体部件不可或缺的配套结构件。从结构设计来看，零件整体采用盘式法兰布局，主体外轮廓为圆形，法兰端沿周向均匀分布6处安装凸台与通孔，可通过螺栓直接固定在箱体对应安装止口上，安装贴合面设计有0.2mm的平面度公差要求，保证装配后结合面无间隙，避免切削液、金属碎屑渗入箱体内部，同时防止箱体内润滑油渗漏。零件主体为带弧度的穹顶式壳体结构，相比平板端盖拥有更高的结构刚度，在承受箱体内部传动件运转带来的振动、轴向冲击时不易产生形变，穹顶内侧预留的空腔可容纳轴端锁紧螺母、轴承外圈挡圈等突出结构，

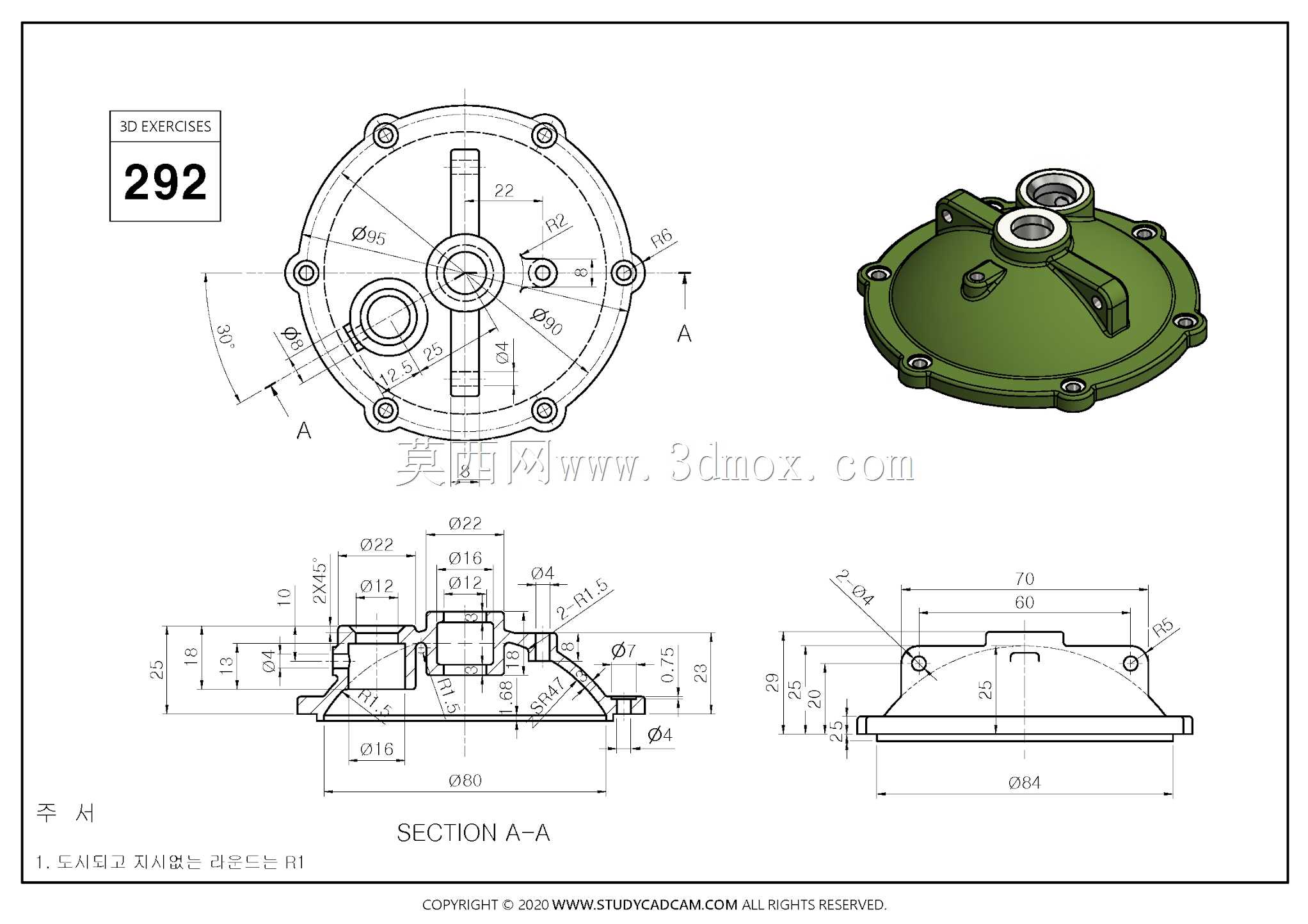

　　无需额外加大箱体端部的加工深度，能有效压缩箱体整体轴向尺寸。零件上部设计有两处凸起的轴套结构，一处为同轴的主轴过孔，内孔预留密封槽安装位置，可嵌入骨架油封实现旋转轴的动密封，另一处为偏心设置的小直径孔位，对应进给箱内的润滑注油通道或者传动轴引出位置，孔位周边设计有加强筋连接至法兰端面，避免薄壁结构在螺栓紧固时产生开裂。从尺寸边界来看，零件法兰端最大外径为180mm，整体轴向高度为70mm，安装孔中心圆直径为160mm，所有安装孔位的位置度公差控制在0.1mm以内，可直接适配CA6140车床箱体的原有安装位，无需额外进行安装面的二次加工。在建模逻辑上，这类零件优先通过旋转特征生成主体壳体轮廓，再通过拉伸切除生成安装孔、轴套内孔，

　　周向的安装凸台采用圆周阵列完成，加强筋结构通过筋特征生成后做圆角过渡，所有锐边均做0.5mm的倒角处理，避免装配时划伤操作人员，同时消除应力集中点。实际应用中，这类端盖除了密封防护作用，还可通过端盖上预留的观察孔位置（部分改型会在偏心孔位加装油标）直接观察箱体内润滑油液位，或者作为传动部件的检修窗口，无需拆卸整个端盖即可完成局部调整，大幅降低日常维护的工作量。零件壁厚整体控制在4mm左右，既满足刚度要求，又能控制零件整体重量，采用铸铁材质铸造后经车削、钻削加工即可完成成品制造，加工工艺性好，适合批量生产配套。
