CA6140车床溜板箱开合螺母门闩结构

　　该零件为CA6140普通车床溜板箱开合螺母机构中的门闩式锁紧构件，承担开合螺母闭合后的轴向定位与间隙锁止功能，是车削螺纹工序中保障丝杠与螺母副精准啮合的关键受力小件。在实际车削加工场景里，操作工扳动开合螺母手柄使上下半螺母合拢贴合丝杠螺旋面后，该门闩随联动滑台插入螺母体侧向定位槽，抵消切削走刀过程中螺旋传动产生的径向分力与振动冲击，避免半螺母受切削载荷意外张开，保证螺纹导程传动精度。

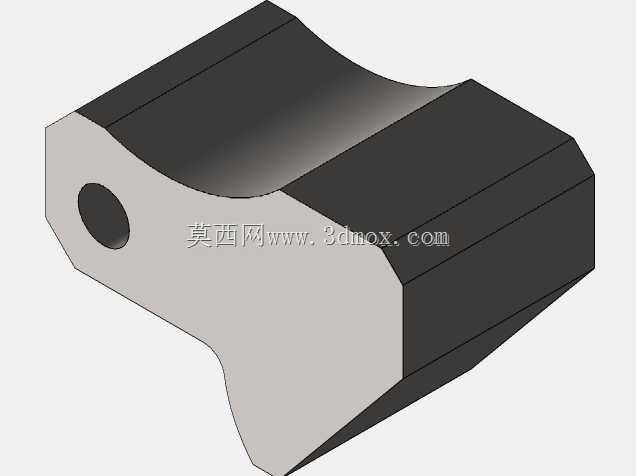

　　从结构设计逻辑来看，零件主体采用方块式承力基体，顶部加工出内凹圆弧曲面，该曲面与开合螺母手柄摆杆的凸轮轮廓完全贴合，摆杆下压时通过弧面传递锁紧驱动力，曲面曲率随摆杆行程轨迹拟合，保证锁紧行程末端机构具备自锁特性，不会因机床振动自行松脱。基体侧向开设同轴贯通圆孔，用于穿装铰接销轴，将门闩铰接在溜板箱箱体的安装支座上，销轴孔与外圆配合公差选取H7/g6间隙配合，保障门闩绕销轴摆动顺畅无卡滞，孔口做倒角处理避免装配时刮伤销轴表面。

　　零件下部延伸出钩状锁止端头，端头斜面在开合螺母合拢过程中先接触螺母体导向坡口，随摆杆继续动作沿坡口滑入锁止槽，斜面导向角度取15度，既保证插入时自动对中，又避免角度过小导致锁止后受振脱开。基体两侧平面做铣削加工，作为与溜板箱内壁导向槽配合的滑动面，面间预留0.02~0.04mm间隙，存储润滑油形成油膜，降低往复摆动磨损。

　　安装边界方面，该零件整体收纳于溜板箱内部腔室，铰接销轴两端卡入箱体预设的销轴座孔，轴向通过孔用挡圈限位，摆动行程范围被腔室内的限位凸台约束，锁止端头行程终点恰好完全嵌入开合螺母侧部锁槽，外露摆杆配合面高出螺母体上平面5mm，保证手柄凸轮可全程压合弧面。建模过程中先拉伸生成主体方块，再通过旋转切除加工顶部凹圆弧，使用圆工具绘制销轴孔草图后拉伸切除，下部钩状端头采用扫描特征生成，过渡位置做圆角强化处理，规避应力集中断裂风险，整体质量约1.06kg，适配CA6140全系普通车床开合螺母机构的维修替换与新机装配场景。
