CA6140车床盖活门防护盖板结构

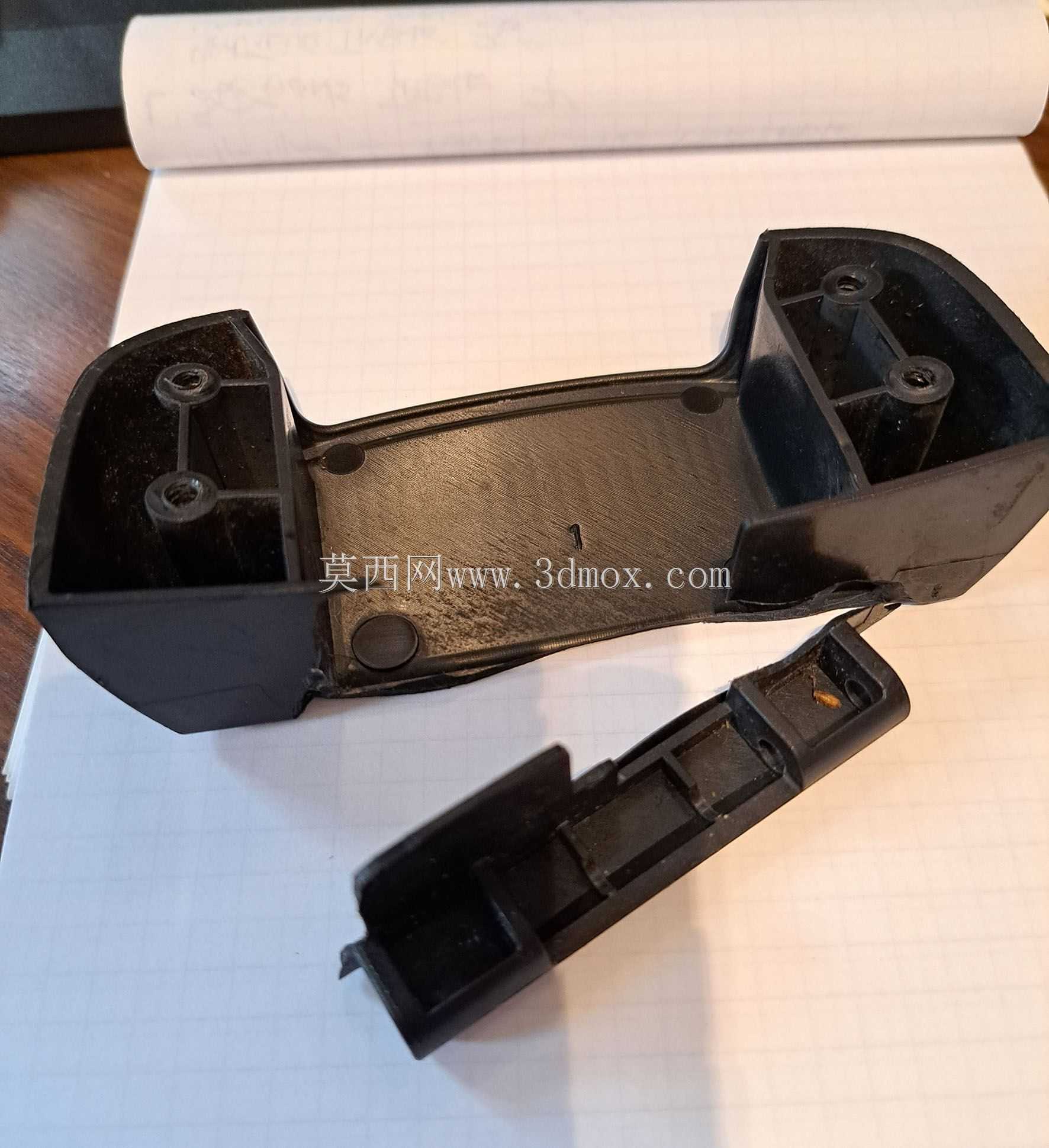

　　该结构件对应普通卧式车床外侧防护与检修区域的盖活门部件，主要承担罩壳封闭、内部机构遮挡、日常检修开启以及外观过渡等作用。在车间设备维护场景中，这类盖板虽然不属于主传动核心件，但直接影响设备外防护完整性、操作安全性和后期检修便利性。原件在长期使用中出现连接部位断裂、卡扣失效和螺丝孔位损坏等问题，因此在测绘后重新建立三维结构，用于替换破损部分，并兼顾小批量制作时的工艺可行性。

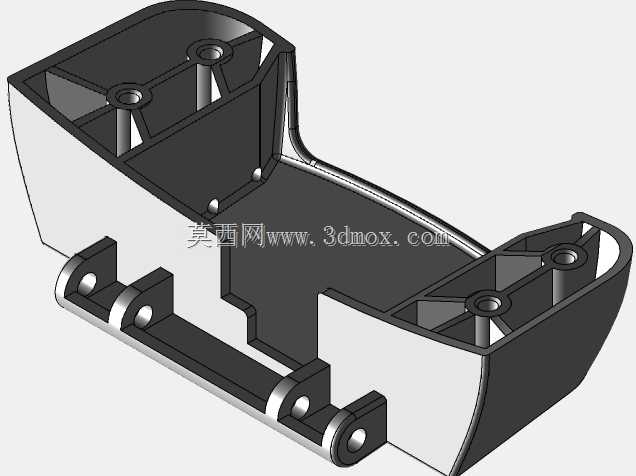

　　从功能布置看，盖板主体采用浅槽形截面，内侧设置多道纵向和横向加强筋，使较薄的外壁在受力时不易产生大面积翘曲。两端连接区域保留凸台和沉孔结构，用于紧固件定位；边缘则根据罩壳贴合关系形成折边，既提高局部刚度，也能在闭合时与相邻护板形成限位。附属活门条为细长型罩盖，内部同样布置分隔筋和卡槽，可覆盖窄长开口，并在拆装时通过卡扣或螺钉完成固定。

　　建模时需要重点控制安装边界，而不是只还原外观。盖板总长、宽度和弯折高度应与车床外护板开口匹配，两端螺钉孔的中心距决定装配互换性；若孔位偏移，即使外形接近也无法顺利安装。连接凸台厚度要兼顾螺钉沉入量和塑料件成型收缩，沉孔周围不宜出现尖锐转角，以免应力集中后再次开裂。活门条与主体之间的配合间隙需考虑材料膨胀、喷涂厚度以及日常振动，过紧会造成拆装困难，过松则会在设备运行时产生异响。

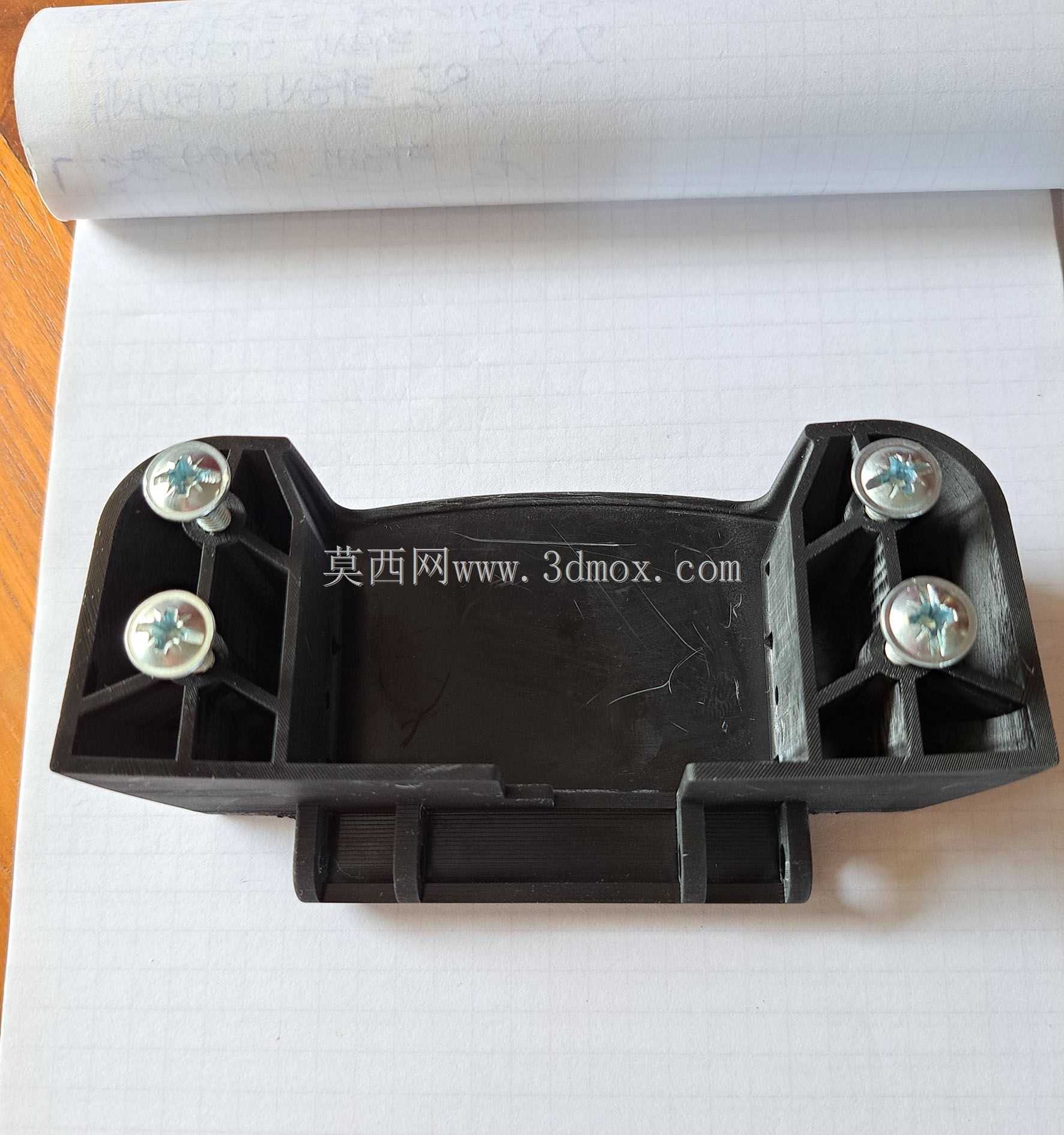

　　结构设计思路上，断裂区域不宜简单按原样堆厚。较合理的方式是在裂纹传播路径附近增加圆角过渡，将加强筋延伸至连接凸台根部，并让筋条厚度控制在主壁厚的合理比例内，避免缩痕和翘曲。对于螺丝孔损坏问题，可重新规划孔位凸台，使载荷从螺钉头部扩散到周边壁面；若采用树脂制作样件，应避免依赖过薄孔壁承受反复拧紧力，必要时加大凸台外径或设置局部加强环。

　　在机床维修和教学测绘中，该件可用于讲解外防护件的受力特点、塑料盖板的加强方式、螺钉连接边界以及破损件再设计流程。实际装配时，还需核对盖板与机身护板的贴合面、活门开启方向、紧固件沉入深度和周边管线干涉情况，使替换件既能恢复封闭防护功能，也能满足频繁检修时的拆装要求。
