多规格丝锥手动自攻扳手结构

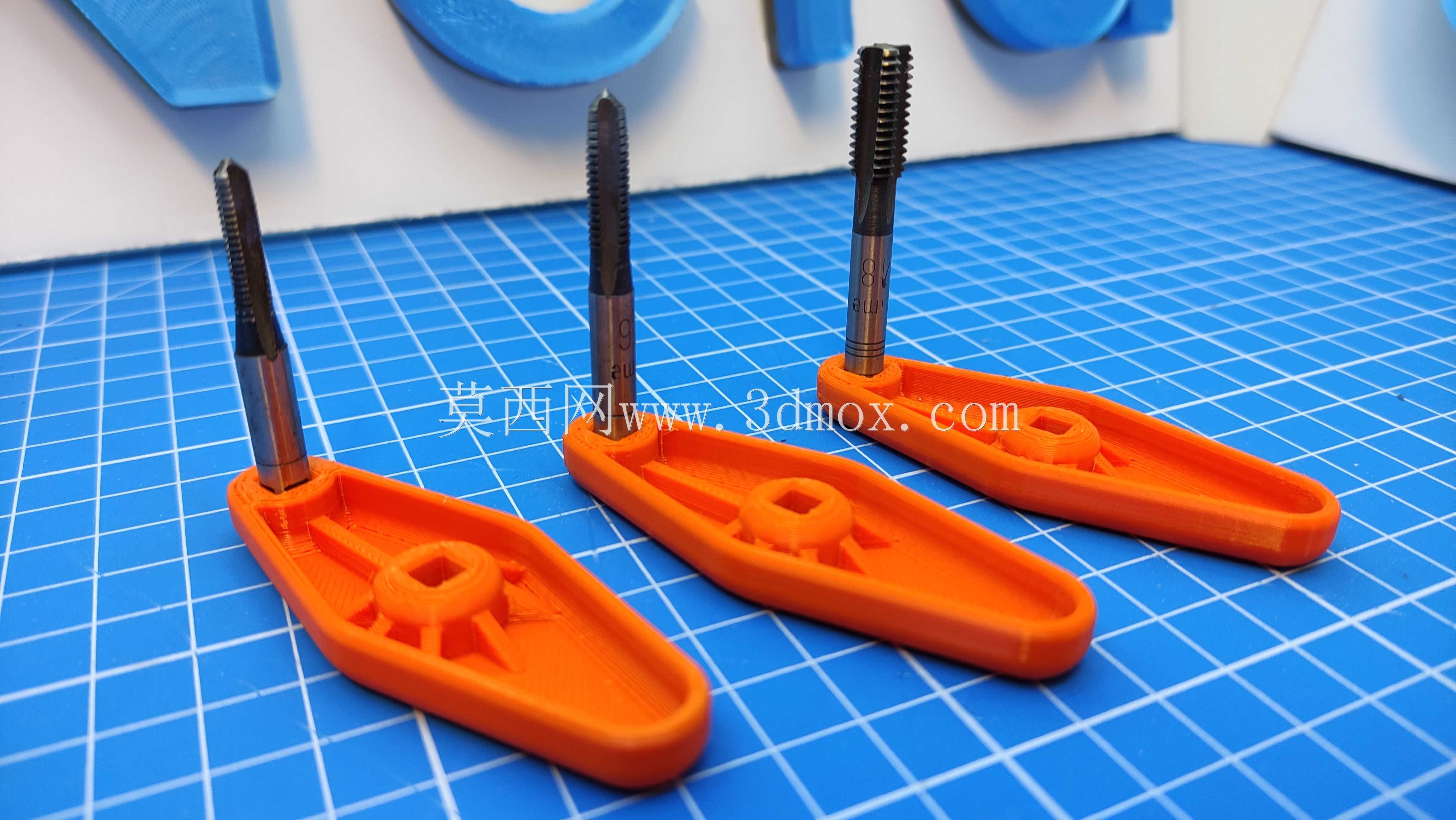

　　该手动自攻扳手面向小规格内螺纹加工场景，主要适配M5、M6、M8三类丝锥，在单件修配、钳工台作业、3D打印件后处理、非标设备现场装配以及小型五金件攻丝工序中使用。工件材料覆盖铝合金薄板、塑料件、软质铜件以及低硬度钢件，操作人员无需借助机床或电动攻丝设备，即可通过手部扭矩完成低速攻丝，尤其适合螺纹孔位分散、批量极小、装夹不便或现场维修的作业环境。

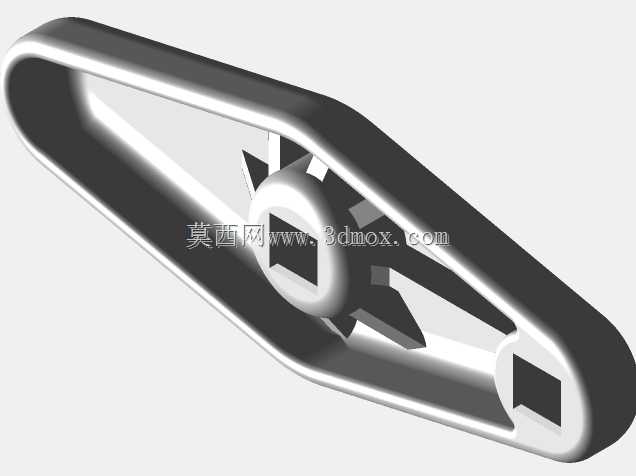

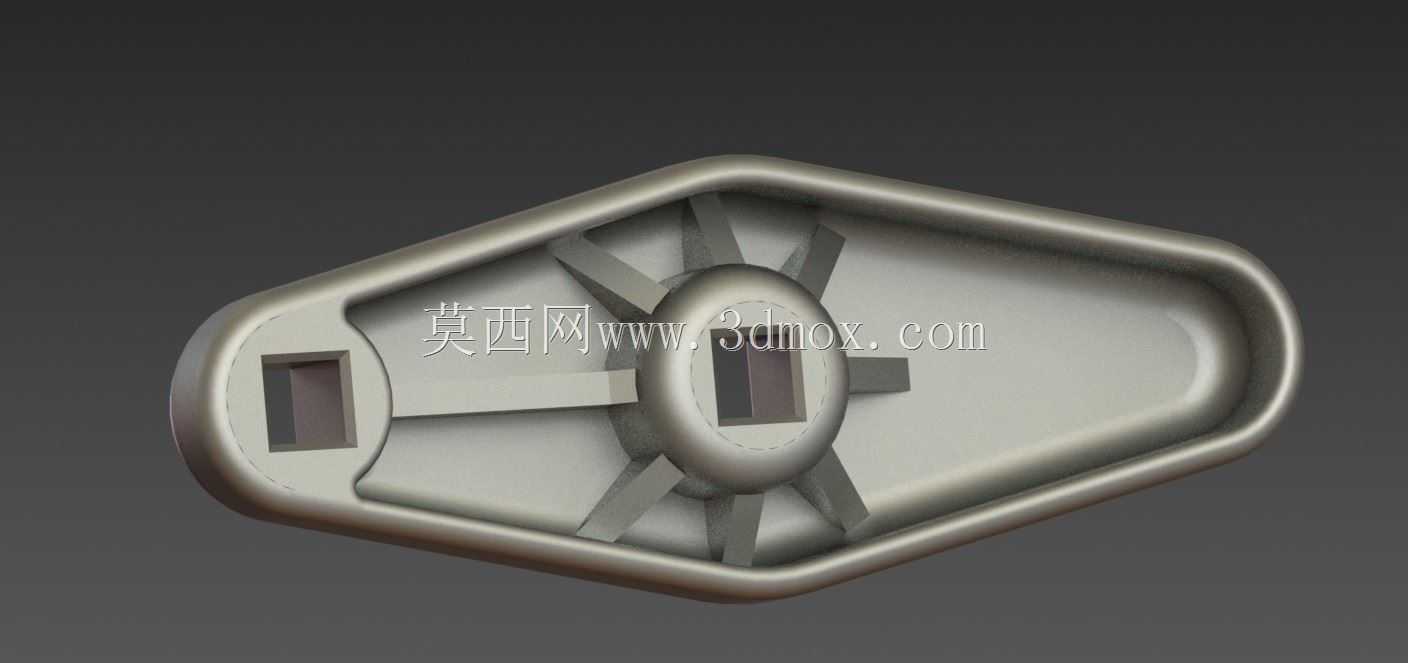

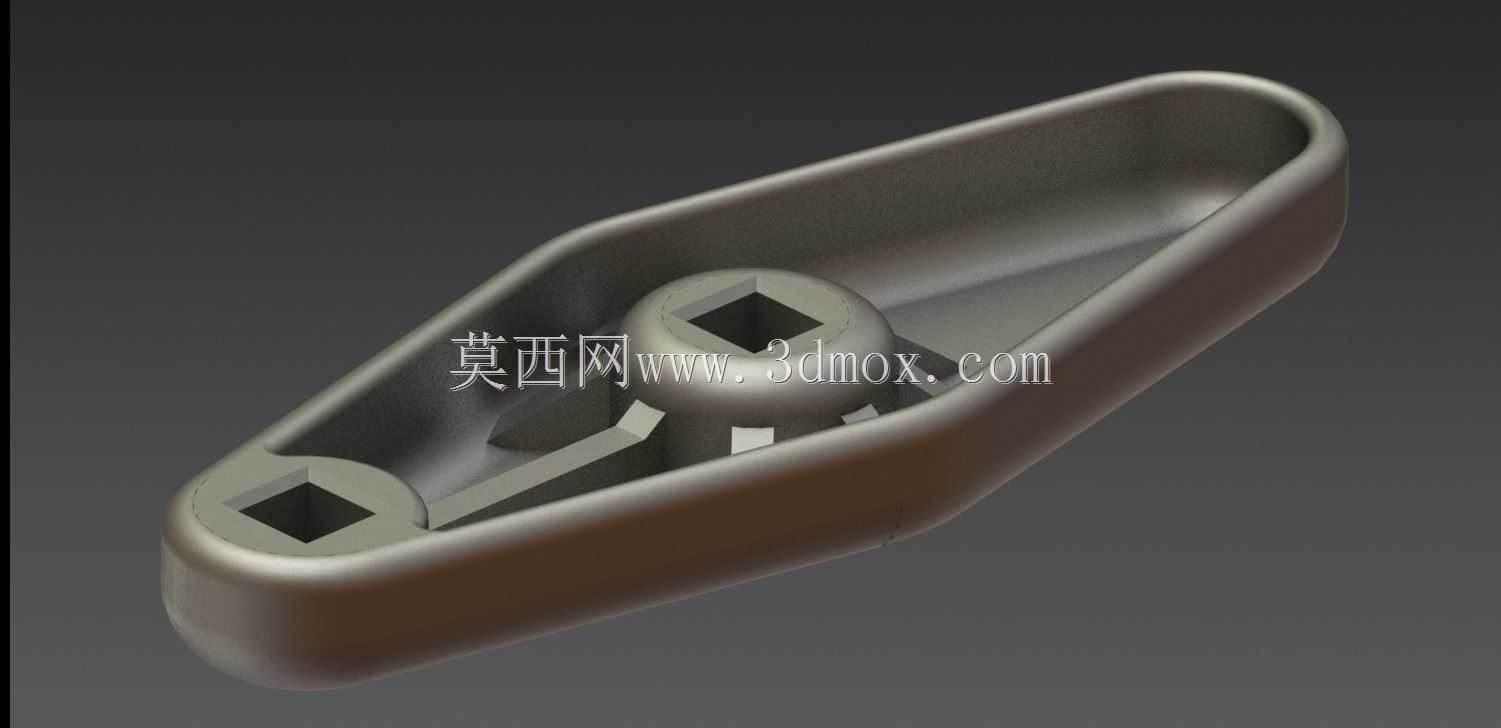

　　扳手本体采用扁平梭形轮廓，整体为一体式受力框架。外形沿施力方向拉长，两端设置不同规格的方孔配合位，中部保留较宽的握持与传力区域，轮廓边缘做连续圆角过渡，避免手持施力时出现棱角压手问题。结构背面布置放射状加强筋，筋条从中心受力座向周边侧壁延伸，同时在两个方孔周边形成局部加厚区，使扭矩从手部握持区传递到丝锥方榫时，载荷能够沿筋板均匀分散，减少薄壁区域的扭转变形。

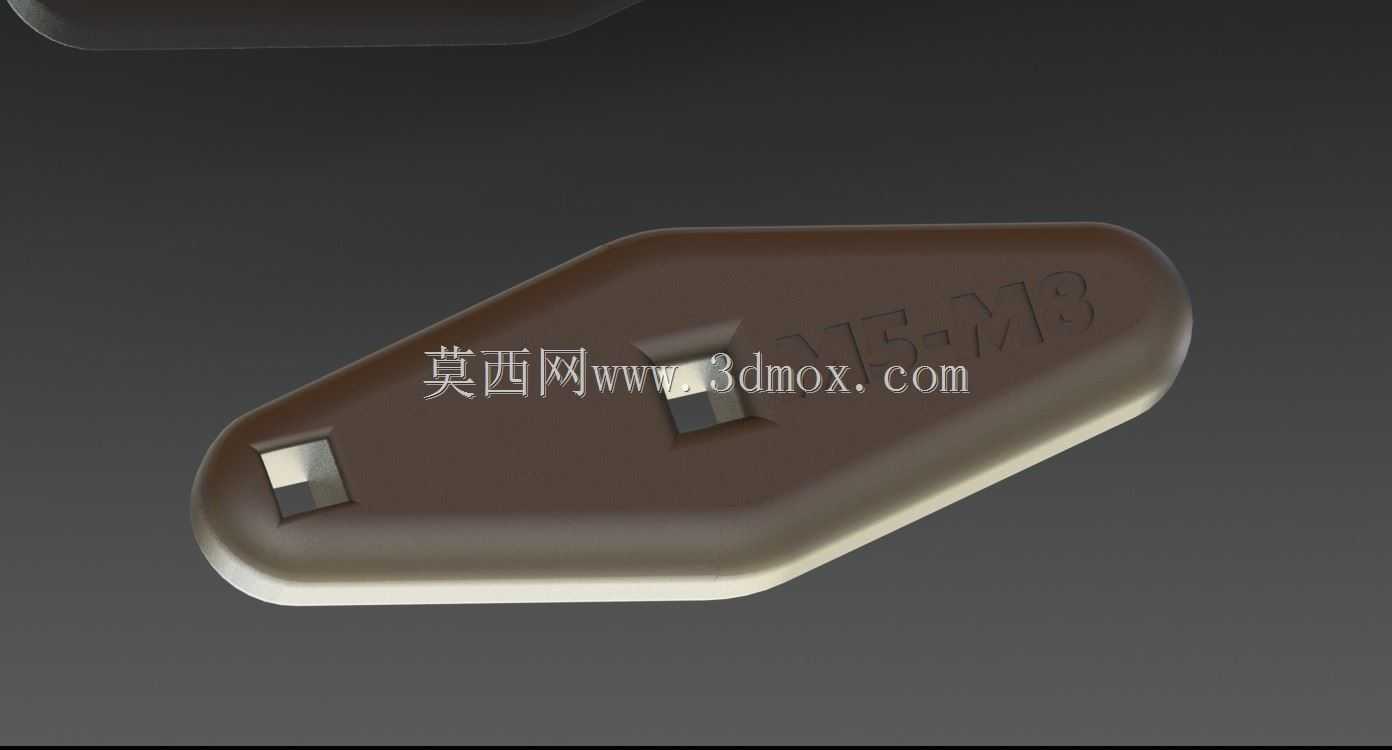

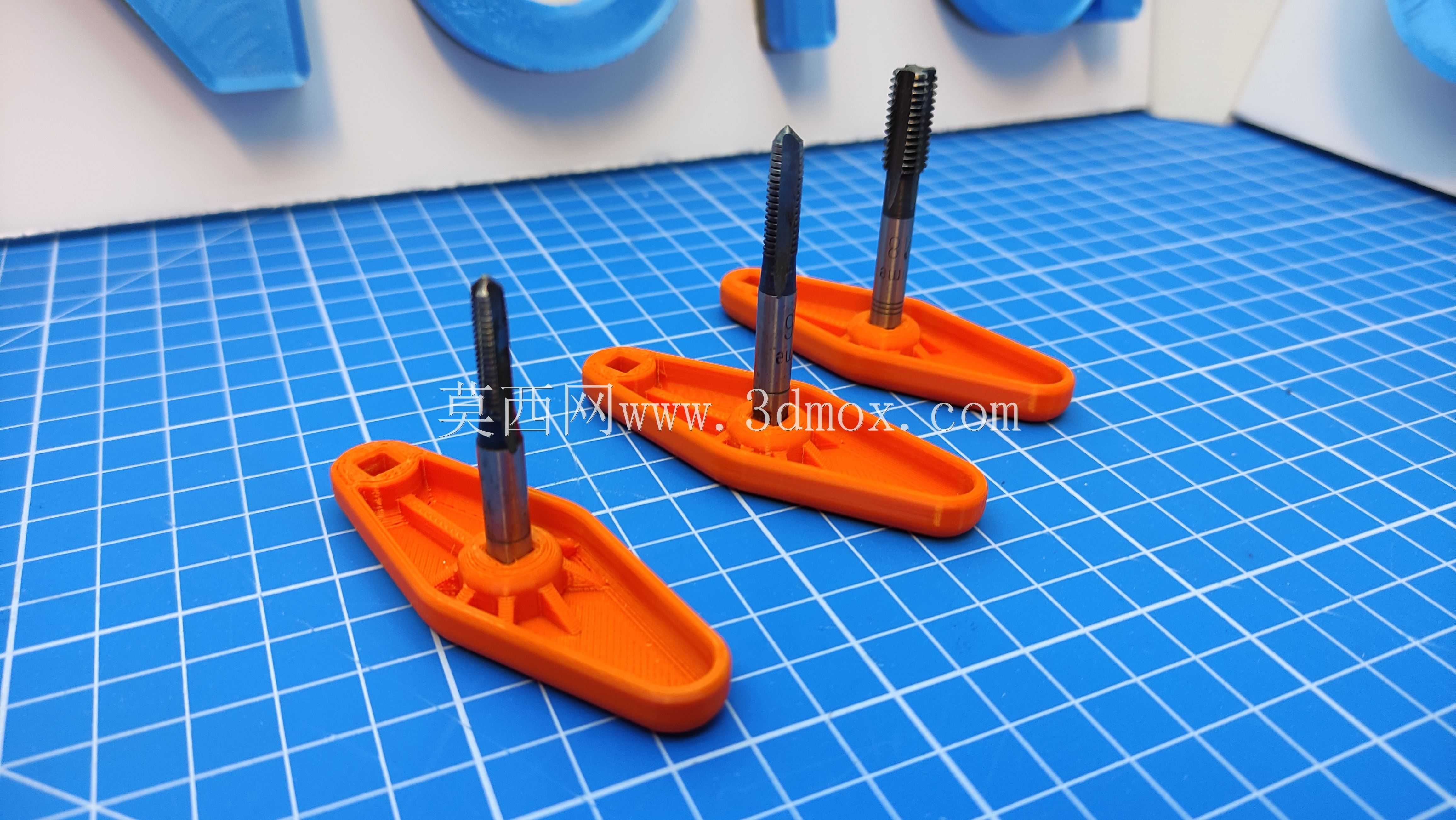

　　设计上没有采用复杂活动夹头，而是直接以方孔与丝锥方榫配合，依靠方孔的四边接触面传递扭矩。这样处理的优势在于配合关系直接、制造难度低、维护成本低，也便于通过增材制造或常规铣削方式快速制作。两端孔位分别对应不同丝锥规格，使用时将丝锥方榫插入对应孔内，转动扳手即可带动丝锥旋入底孔；扳手的长臂结构放大手部输入力矩，使操作者能够更细腻地控制攻丝阻力，在螺纹即将贯通或材料较薄时降低烂牙、断锥风险。

　　从安装边界看，该工具属于手持辅具，不涉及设备固定接口，建模时需要重点控制方孔对边尺寸、孔位中心距、本体厚度以及加强筋高度。方孔与丝锥方榫之间应保留合理间隙，间隙过小会造成插入困难，间隙过大则会在换向或施力时产生冲击；扳手外轮廓需要为手指握持留出连续接触面，中部环形受力座不宜过度凸出，以免影响平放和收纳。背面筋板厚度应与本体壁厚协调，在保证扭转刚度的同时避免局部材料堆积。

　　结构校核时可将约束设置在丝锥方孔接触面，模拟手部在扳手臂端施加切向力，重点观察方孔拐角、筋板交汇区和外侧边框的应力分布。对于塑料或打印件，应关注长期反复扭转下的蠕变与棱角开裂；对于金属加工件，则可适当减薄外壁并保留圆角，以控制重量。该方案把多规格丝锥驱动、手动增力和轻量化本体整合在同一零件中，结构简洁，功能边界清晰，适合作为钳工攻丝辅具和小型工装设计参考。
