PVC管路双向锁紧内螺纹连接接头

　　这款管路连接件主要面向民用给排水、化工流体输送以及设备内部水路装配场景，在净水设备管路排布、家装冷热水管线接驳、小型工业循环水系统里都能见到同类结构的应用。接头一端预留光滑承插端口，可直接与同外径PVC管材完成涂胶粘接，另一端配置带防滑棱的锁紧旋合结构，内部加工适配标准管螺纹的内螺纹孔，可直接对接外螺纹管件、阀门或者设备进出水口，无需额外转换接头就能完成两种不同连接形式管路的互通。

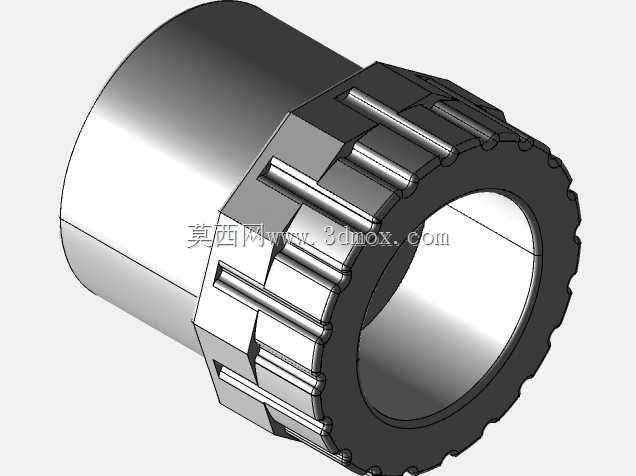

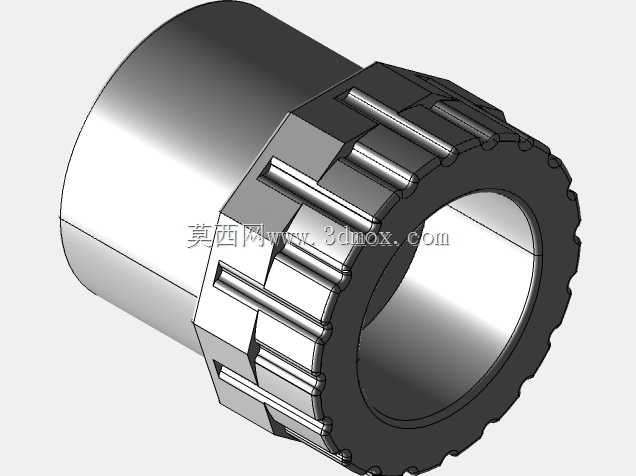

　　从结构设计逻辑来看，接头中部的多道轴向防滑棱并非装饰特征，棱边高度经过刻意控制，既可以让操作人员徒手施力完成初步旋紧，也能适配管钳进行最终扭矩锁固，棱边之间的凹槽同时预留了扳手卡位空间，在狭窄安装空间内也能找到受力点位。接头端部的环形滚花边沿，作用是旋合到位后提供到位触感反馈，避免过度旋入造成螺纹胀裂，同时外圈的加厚台阶结构，把螺纹段的壁厚做了局部补强，承受管路内压时，应力会从螺纹牙底分散到外侧加厚环带上，长期承压不容易出现螺纹开裂失效。

　　建模过程中首先对接头的同轴度做了基准约束，两端连接端口的轴线偏差控制在管路配件允许的公差范围内，避免装配后出现管路别劲、密封面错位的问题。承插段的内径按照对应PVC管材的外径公差做了间隙匹配，预留出粘接胶层的填充空间，不会出现管材插不到位或者装配过紧撑裂承口的问题。中部的六角与防滑棱组合结构，在建模时对所有棱边都做了小半径圆角处理，既符合注塑成型的脱模要求，避免尖角处出现应力集中，也能消除安装时划伤操作人员手部的隐患。

　　安装边界方面，该接头轴向总长度适配常规管路暗装、明装的预留空间，外侧最大外径为锁紧棱的外切圆尺寸，排布多根并行管路时，接头之间的预留间隙只需满足扳手转动空间即可，不需要额外留出过大的操作空位。内部流道做了等径过渡处理，承插端到螺纹端的通径没有出现突兀缩径，流体经过时不会产生额外的压损，也不容易在台阶位置滞留杂质造成管路堵塞。接头的螺纹段长度按照标准管螺纹的有效旋合深度设计，既保证足够的啮合牙数承受管路拉力，也不会因为旋入过长顶触对接管件的内部流道。针对PVC材料的蠕变特性，锁紧结构的壁厚做了均匀化处理，整个零件各处壁厚差值控制在合理区间，注塑冷却时不会因为收缩不均出现表面缩痕或者内部气孔，长期使用过程中即使受到管路热胀冷缩的轴向作用力，也能保持连接位置的密封可靠性。
