起重设备配套滚轮张紧联动机构

　　该机构属于起重输送类设备的配套张紧联动单元，常见于小型起重滑车、机床上下料吊载工位、轻型悬挂输送线以及车间工位吊的轮系张紧场景，核心作用是为起重轮的传动链条、牵引钢带或者摩擦滚轮提供恒定预紧力，同时通过摆臂结构补偿运行过程中链条磨损伸长、载荷波动带来的行程间隙，避免起重轮在启停瞬间出现打滑、跳齿或者吊载位置偏移的问题。

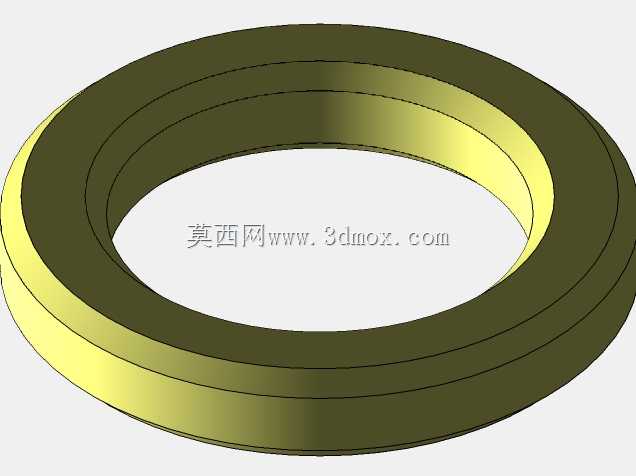

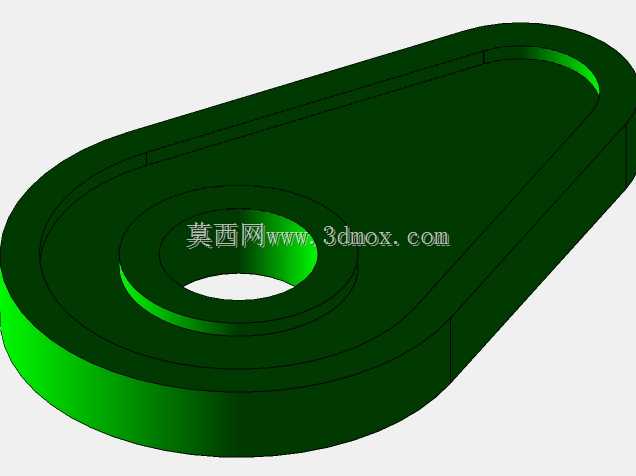

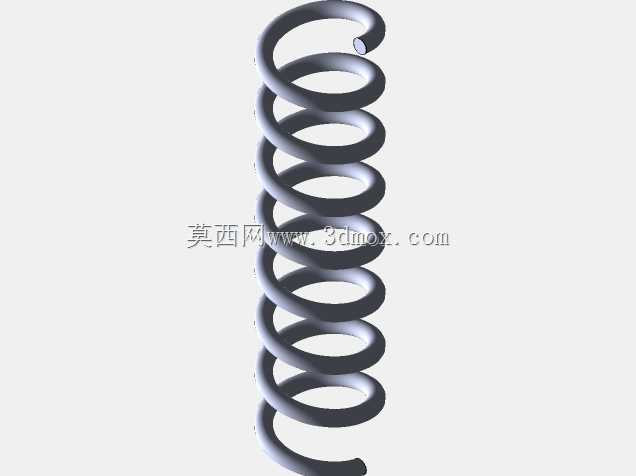

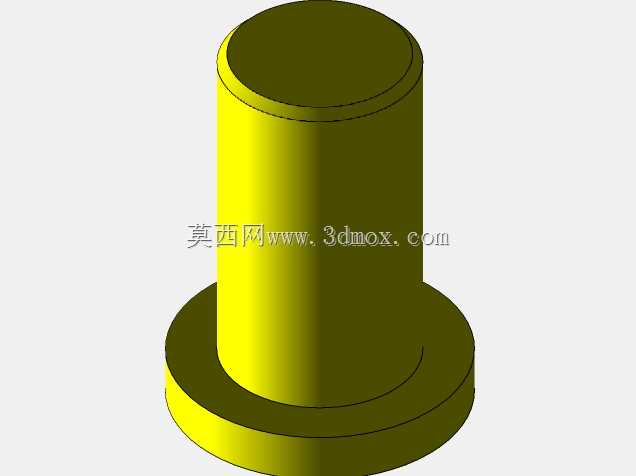

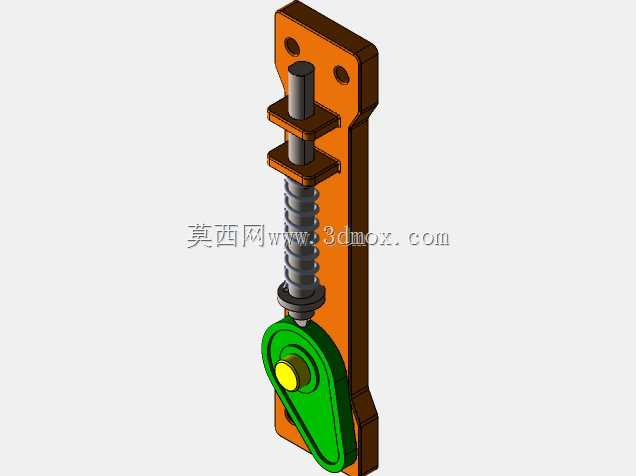

　　从结构布局来看，整套组件以长条形立式安装背板作为承载基体，背板上下预留两组同轴安装孔，可直接通过螺栓固定在起重设备的机架侧壁，安装时背板贴合机架立面，不需要额外加工复杂的定位槽，现场装配时仅需要保证背板的竖直度偏差在允许范围内，即可保证内部弹簧的伸缩方向与受力方向同轴。背板上部穿装圆柱导向销轴，销轴外侧套装两组限位轴套，轴套下方承托压缩螺旋弹簧，弹簧下端抵接在绿色摆臂的上端铰接位，摆臂中部通过铰接轴与背板下部的安装位形成回转副，摆臂末端的安装孔用于装配起重滚轮或者牵引轮，轮体的转轴孔预留了标准轴承安装位，可适配对应载荷等级的深沟球轴承，轮缘的型面可根据牵引件类型加工成平摩擦面或者链轮齿形。

　　设计过程中首先需要核算吊载工况下的最大张紧力，弹簧的线刚度需要匹配牵引件的允许张力：刚度过大会导致牵引件运行阻力陡增，加快轮齿和链条的磨损；刚度过小则无法抵消冲击载荷，启停时容易出现松脱。摆臂的回转力臂长度经过力矩匹配，弹簧的压缩行程可以覆盖牵引件全寿命周期的磨损伸长量，不需要人工频繁调整张紧螺栓，日常维护时仅需要定期检查铰接轴的润滑状态和弹簧的疲劳变形量即可。

　　安装边界方面，整套机构沿背板竖直方向布置，横向占用空间集中在摆臂的回转半径范围内，运行时摆臂仅在小角度范围内摆动，不会和周边的走线、护罩发生运动干涉；背板的安装孔间距按照通用轻型起重机架的型材孔距设计，既可以配套在CA系列机床的起重辅机上，也可以直接移植到同类轻型提升设备的轮系张紧工位，所有运动副都预留了注油空间，铰接位置的端面设置轴用挡圈限位，防止运行过程中销轴轴向窜动，轮体和摆臂的连接位采用止口定位，保证轮体的回转平面和牵引件的运行平面始终重合，避免出现偏磨。
