弹簧联动弯管防护锁止机构

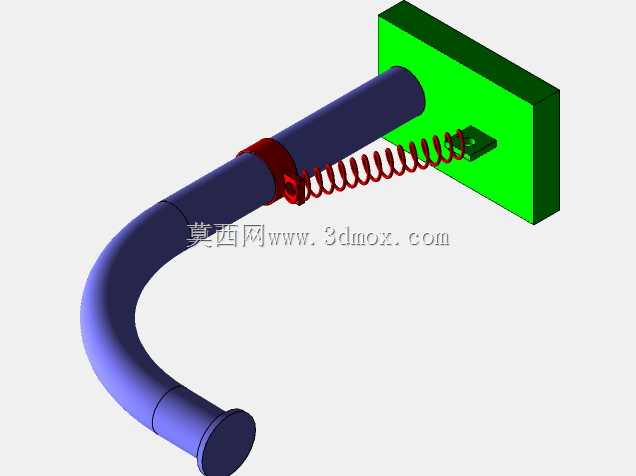

　　这套联动构件的建模思路，是从车间现场管路防护、工位操作杆限位的实际痛点倒推完成的，并非凭空绘制的演示几何体。现场使用时，弯折的管状主体承担操作握持或者管路导向的作用，大弧度弯曲段避开设备侧边的走线槽与检修门开启范围，末端平直段朝向操作人员站位，施力时不需要额外俯身避让周边机架。绿色块状安装座是整个组件的固定基准，座体预留的沉孔位置对应设备侧壁的预装螺柱，安装时先将座体贴紧机架立面，穿入紧固件后再调整弯管的转角朝向，弹簧两端的挂钩分别卡在弯管侧的红色卡箍和安装座表面的凸台上，弹簧始终保持预拉伸状态，弯管受外力转动后，弹簧拉力会带动管件自动回位，避免操作后杆件悬在通道内磕碰过往工件。

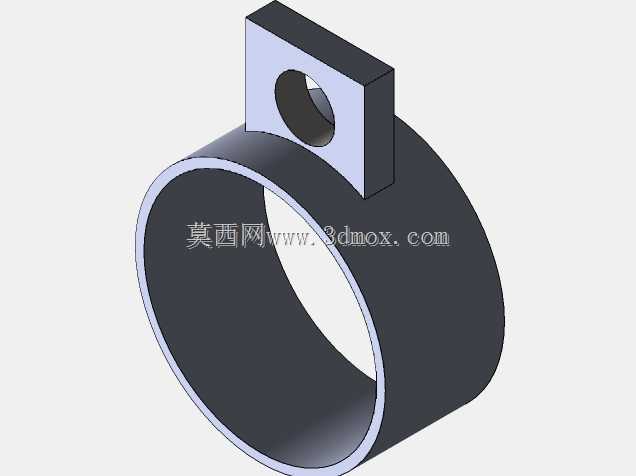

　　设计阶段先敲定安装座的边界尺寸：座体厚度控制在常规机架侧板的适配范围内，长宽尺寸留出弹簧挂钩凸台的布置空间，不会和侧壁上相邻的走线接头产生干涉；弯管的弯曲半径取值兼顾管件成型工艺和操作力矩，半径过小会导致弯制处出现截面瘪陷，半径过大则会让整个组件向外探出过多，占用工位通行空间。红色卡箍采用剖分式抱紧结构，卡箍上的挂钩位置经过对位，弹簧拉伸行程覆盖弯管的全部工作转角，不会出现拉伸到极限长度后弹簧并圈失效的问题。

　　建模过程中特意还原了弹簧的螺旋升角和两端挂钩的弯折形态，没有用简化圆柱代替弹性元件，方便后续做运动仿真时直接验证弹簧拉力随转角的变化曲线；弯管分段的接缝也按照实际管材拼接的位置绘制，后续出工程图时可以直接标注各段管材的下料长度。安装座和弯管之间预留了转动配合间隙，既保证弯管转动顺畅，又不会出现径向晃动量过大导致弹簧挂钩脱开的情况。这类结构常见于机床防护门的安全锁止联动、工位脚踏操作杆的自动复位、轻型输送线侧边的挡料杆回弹机构，不需要额外加装气缸或者电气复位元件，纯机械结构在多粉尘、切削液飞溅的车间环境里故障率更低，维护时只需要定期检查弹簧挂钩的磨损量，卡箍螺栓松动后重新抱紧即可，整套构件的外形轮廓在建模时已经做了周边干涉检查，安装后不会超出设备预设的安全防护边界。
