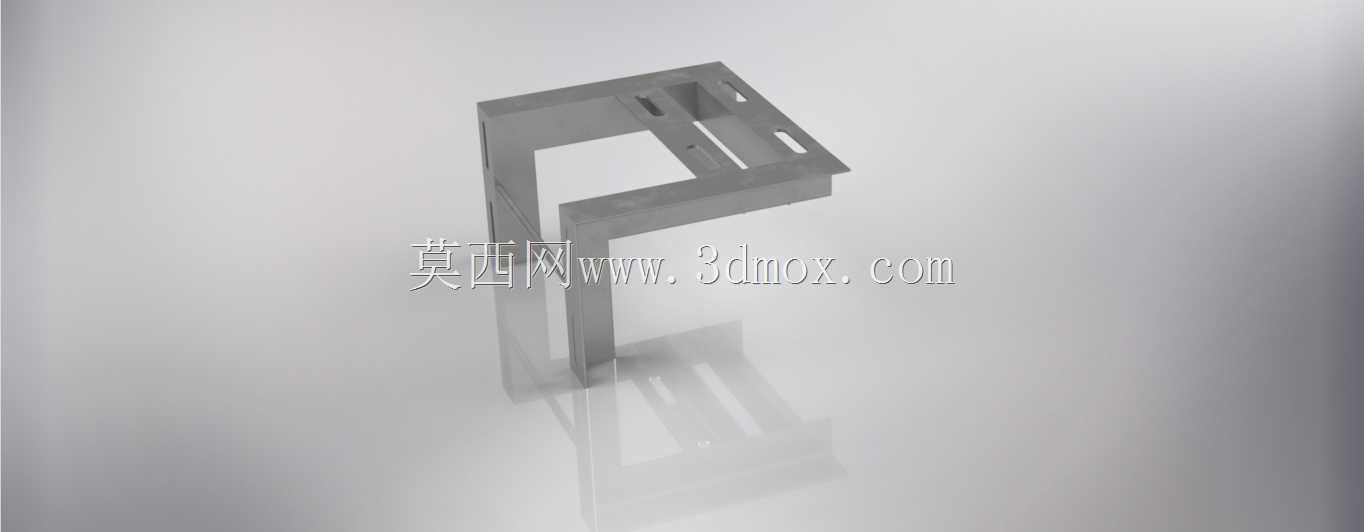

折弯钣金安装支架机床附件结构

　　该结构件属于机床外围与工装台面上常见的折弯钣金安装支座，整体采用薄金属板经下料、折弯、开孔后成型，主要承担传感器、小型气动元件、走线槽或限位挡块的侧向承载与定位。现场布置时，这类支架常固定在机床防护罩内侧、工作台侧边或排屑器旁的立面上，用于把零散功能件抬离加工飞溅区域，避免切屑堆积和切削液直接冲刷。

　　从几何形态看，零件由一块主板连续折弯成近似Z形的悬臂结构：下段为竖直贴装面，中段通过90度折弯过渡为水平承载面，上段再反向折弯形成带孔的安装平台。两个折弯边互为支撑，使单薄板材获得较高的抗弯刚度；竖直面贴紧基准面后，可通过螺栓把整体锁死在设备骨架上，水平平台则向外伸出，为被支撑件留出操作与走线空间。

　　平台面上预留了多组长圆孔与圆孔，长圆孔主要用于补偿安装位置误差，装配时可沿孔向微调被固定件的坐标，再拧紧螺栓锁定；圆孔则用于定位销或紧固件穿过，保证重复拆装后位置一致。孔位分布兼顾了两种常见安装规格，既可以固定小型阀岛、光电开关支架，也能承托拖链端部或管路夹板。

　　设计这类钣金件时，折弯半径、折弯扣除和孔边距是需要反复核对的参数。孔中心不能过于贴近折弯线，否则折弯时孔位会被拉伸变形；相邻折弯边之间也要留出足够的法兰宽度，防止模具干涉。模型中各折弯过渡处保留了均匀圆角，既符合钣金工艺实际，也能减少应力集中。板材厚度方向、折弯方向和开孔深度均按可加工状态建立，展开后可直接用于激光或数控冲床下料。

　　安装边界方面，竖直贴装面决定了整机最小靠壁距离，水平悬臂长度则限制了外载作用点；选型时需结合被支撑件重量、振动工况和螺栓规格校核悬臂挠度。对于机床加工区域附近的使用场景，还要保证支架边缘不与运动部件、刀具换刀路径或防护门开合发生干涉。该结构把贴装固定、高度抬升和位置微调三种功能集成在一件钣金上，减少了额外垫块和焊接工序，适合小批量设备配套与现场改造使用。
