木质弯管结构单缸动力演示装置

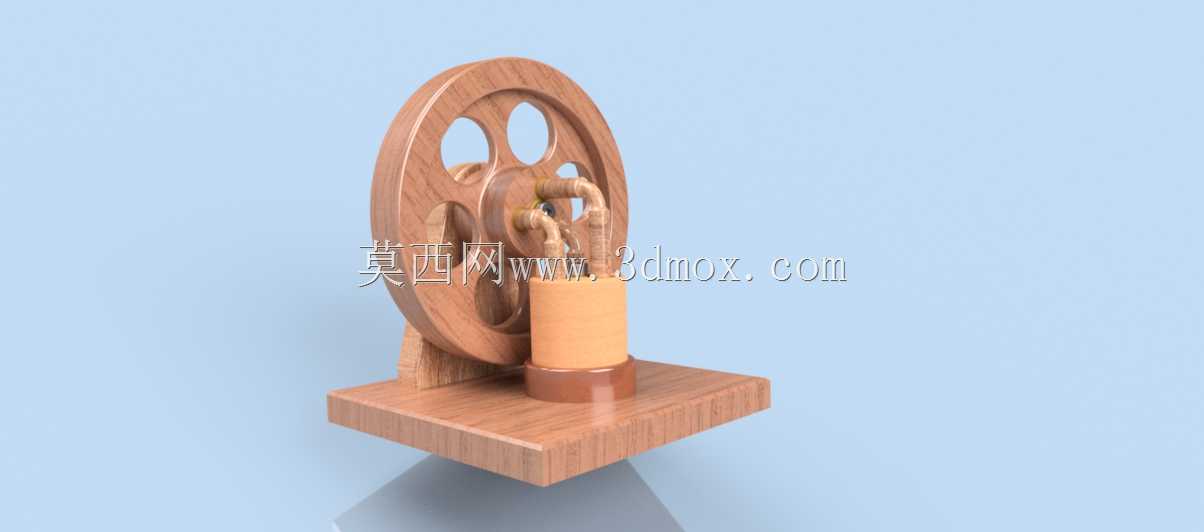

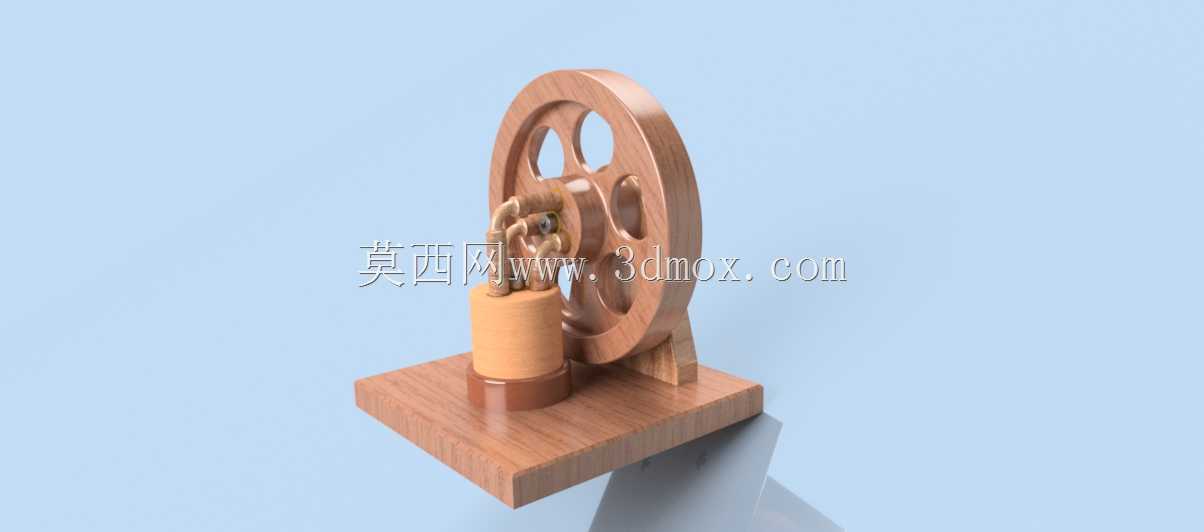

　　这套木质弯管结构的动力演示装置，核心还原了单缸往复式动力机构的核心传动逻辑，常被用于机械原理教学场景、创客空间手工制作参考，也可作为桌面级机械原理展示摆件，帮助入门从业者直观理解曲柄连杆机构的运动转化过程。从结构设计逻辑来看，装置采用分体式布局，方形实木底座承担所有部件的安装承载功能，底座上预留的安装孔位完全匹配缸体、飞轮支架的定位尺寸，安装时无需额外打孔调整，整体安装边界控制在150mm见方的桌面区域内，不会占用过多展示空间。缸体部分采用阶梯式圆柱结构，下部为固定基座直接锁附在底座上，上部为活塞运动腔室，弯管管路从缸体上部侧方引出，还原了真实动力装置的进排气通路布局，管路弯折角度经过反复调整，既保证外观还原度，

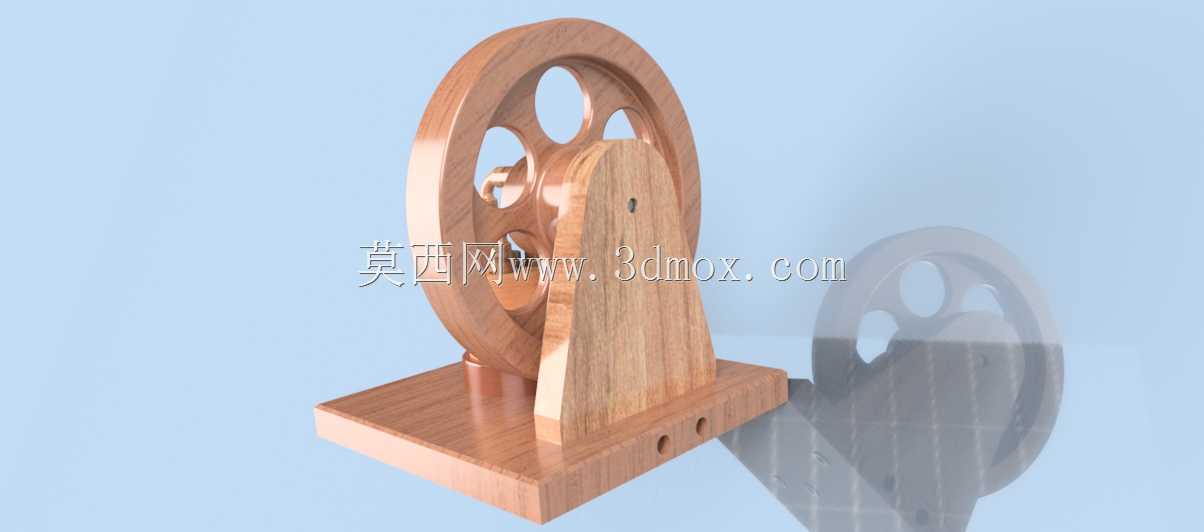

　　也避免运动过程中与飞轮、连杆部件产生运动干涉。飞轮部分采用大直径带镂空辐条的木质轮体，安装在缸体侧方的立式支架上，轮体中心轴与曲柄连杆机构刚性连接，大直径轮体的转动惯量可以储存活塞往复运动的动能，保证整个机构运转的平顺性，避免出现卡滞或运转顿挫的问题。设计过程中重点校核了活塞行程与曲柄偏心距的匹配关系，活塞在缸体内的往复行程完全匹配曲柄的转动半径，连杆两端的铰接点预留了足够的转动间隙，采用木质销轴连接时也能保证转动灵活，不会出现过约束导致的卡死问题。整套装置的所有外露部件均做了圆角打磨处理，没有尖锐棱角，作为教学展示使用时可以避免划伤风险，各运动部件的配合间隙控制在0.2mm左右，既不会因为间隙过大出现晃动松旷，

　　也不会因为间隙过小导致木质部件受潮膨胀后出现运动卡滞。不同于金属材质的工业发动机模型，这套全木质结构的装置更侧重原理展示，不需要配套燃油、点火等附属系统，仅靠手动拨动飞轮即可完整演示活塞往复运动、曲柄转动、动力输出的完整过程，能够让观察者快速理解往复式动力装置的核心工作逻辑，也适合作为机械建模练习的参考案例，帮助建模者掌握曲柄连杆机构的运动仿真、干涉检查等实操技能。
