几何菱格立式桌面音箱结构设计

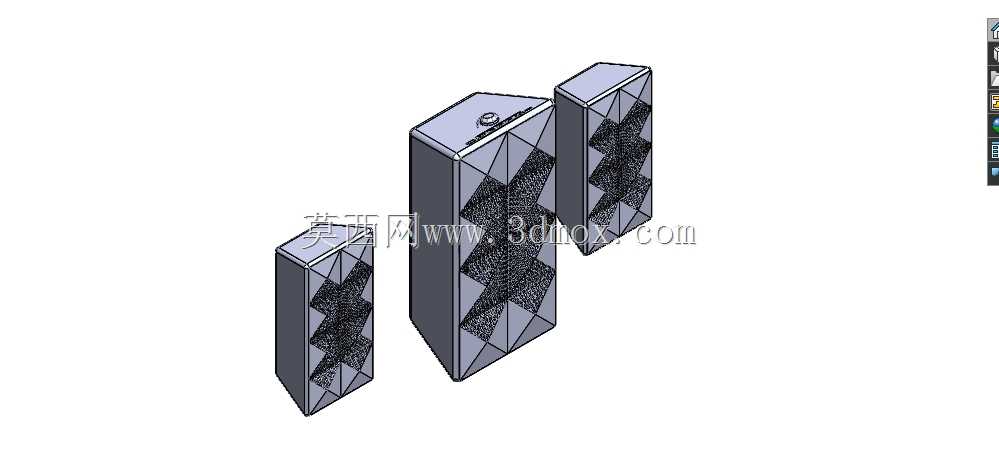

　　这款立式音箱采用窄长型箱体布局，适配桌面近场听音、小型工作室监听、家居侧边陈设以及门店展陈背景音乐等场景，箱体长宽高比例经过声学容积校核，在有限桌面占用面积下尽可能拓展内部腔体容积，降低低频单元的背压干扰，避免小体积密闭箱常见的低频浑浊、谐振堆积问题。整套设计包含三款不同高度的同系列箱体，可组成2.0立体声配对或者多声道环绕组，不同尺寸对应不同的单元配置与功率等级，用户可根据摆放空间、听音距离灵活选型。

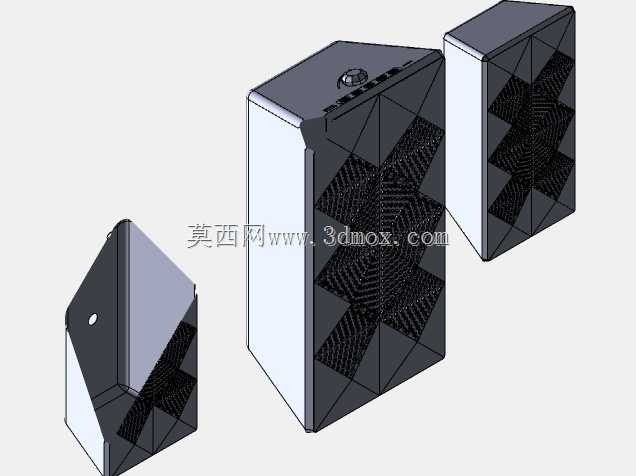

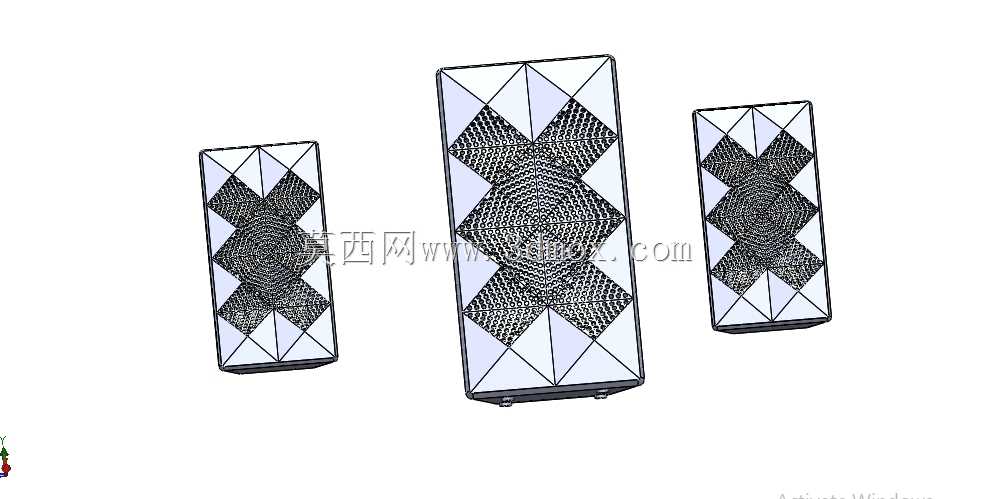

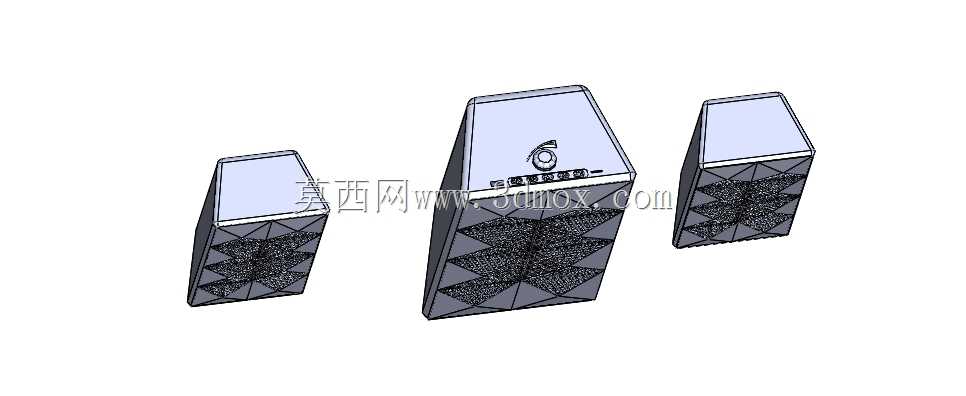

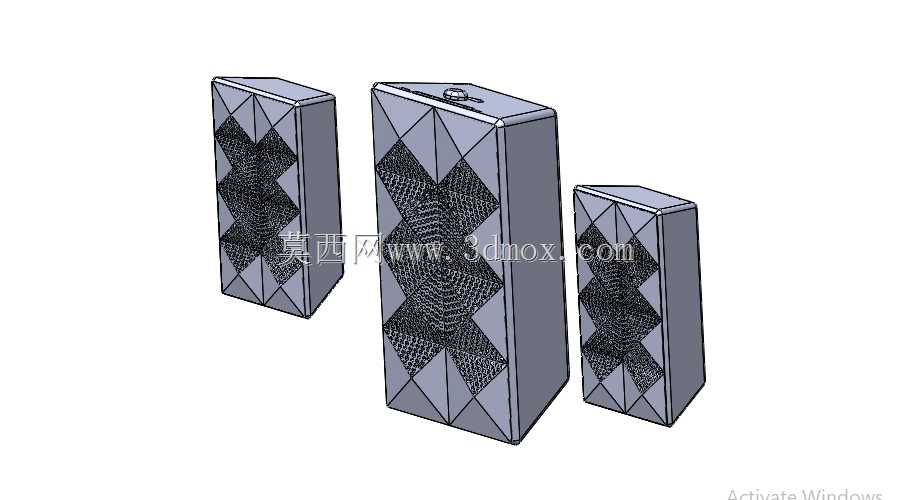

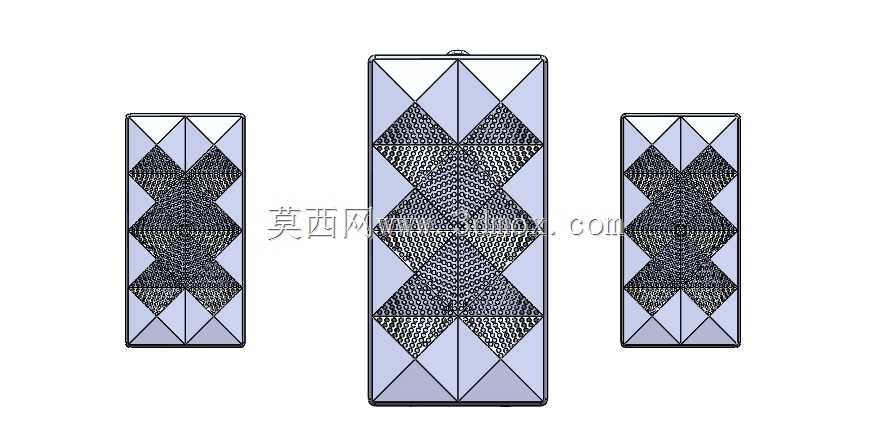

　　箱体正面采用交错菱格透声网罩结构，菱形分割线条从箱体边角向中心汇聚，网罩区域做X形分区，既承担出声透波功能，也形成极具辨识度的外观视觉特征；网罩开孔率经过反复调整，在保证结构刚性的前提下尽可能降低声阻，避免高频声波被面板遮挡产生梳状滤波效应。箱体外壳采用直边倒角的长方体造型，棱边做小半径圆角过渡，既消除注塑或者钣金折弯后的锐边应力集中，也避免搬运、日常挪动过程中磕碰掉漆。箱体顶部预留控制按键与状态指示灯安装位，可集成音量调节、蓝牙配对、音源切换功能，接线端口统一布置在箱体背面下部，走线时可顺着桌面支架后侧隐藏，避免正面线缆杂乱。

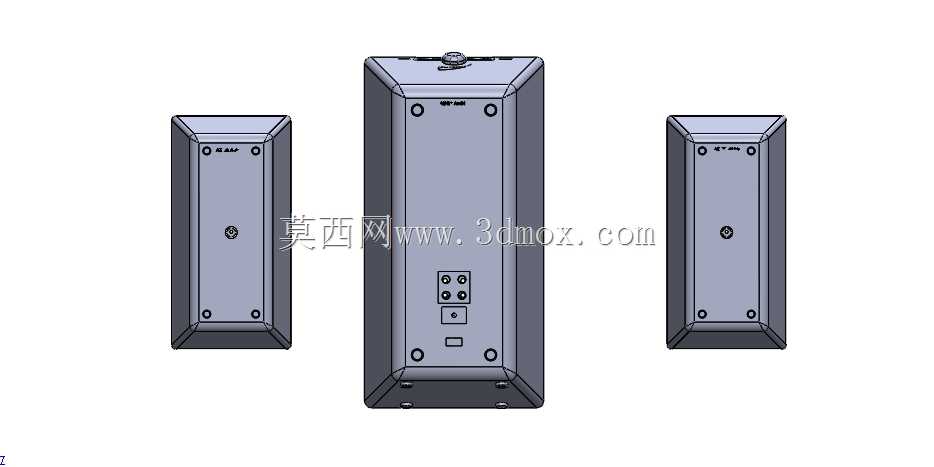

　　建模过程中先依据选定的全频扬声器单元、被动辐射器的安装尺寸反推内腔净容积，再向外叠加壳体壁厚、网罩安装间隙、底部防滑脚垫厚度确定最终外轮廓；三款箱体的宽度、深度尺寸保持统一，仅高度按声学需求梯度变化，方便同系列模具共用侧面板、底盖等通用零件，减少开模成本与装配工装数量。箱体内部预留分频器电路板、接线柱、蓝牙模块的固定螺柱位置，内壁可粘贴吸音棉的区域提前做平面预留，避免内部加强筋干涉吸音材料铺设。安装边界方面，箱体底部设计四个对称分布的防滑脚垫安装位，脚垫高度3-5mm，既可以让箱体底面与桌面之间留出空隙，减少桌面振动传导引发的共振异响，也能适配轻微不平整的摆放台面；箱体背部预留挂墙孔位，除桌面平放外也可壁挂安装，适配墙面背景音乐布置需求。结构设计时同步校核了箱体堆叠、侧放的受力边界，外壳加强筋沿菱格分割线内侧布置，在不增加壳体壁厚的前提下大幅提升面板抗形变能力，大音量工作时前面板不会随低频振动产生多余谐振，保证输出声音的清晰度。
