带风冷无线充的折叠手机立式支架

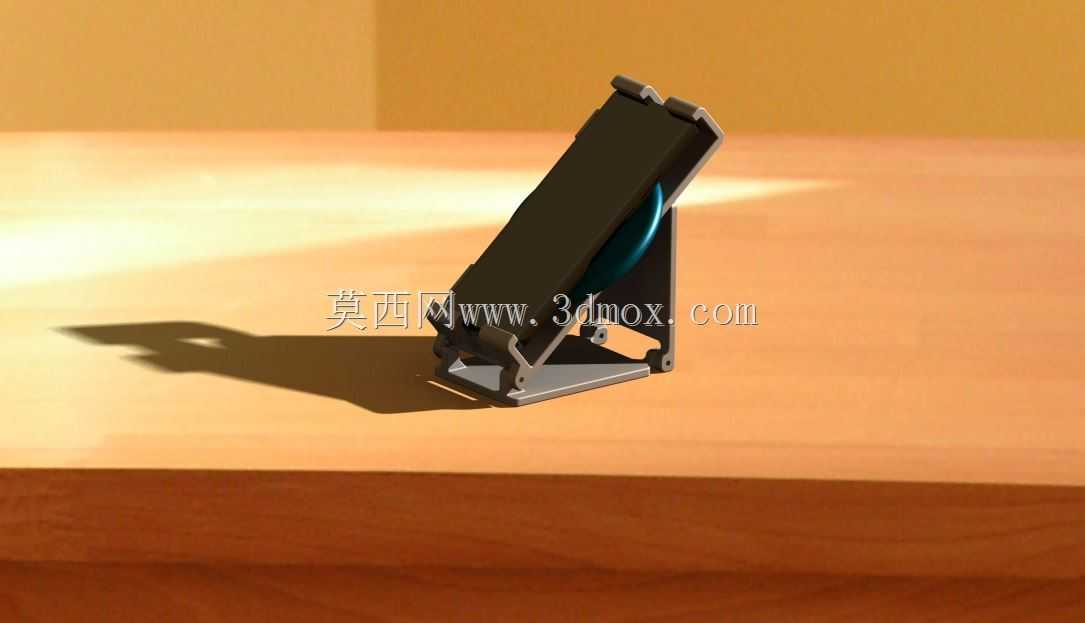

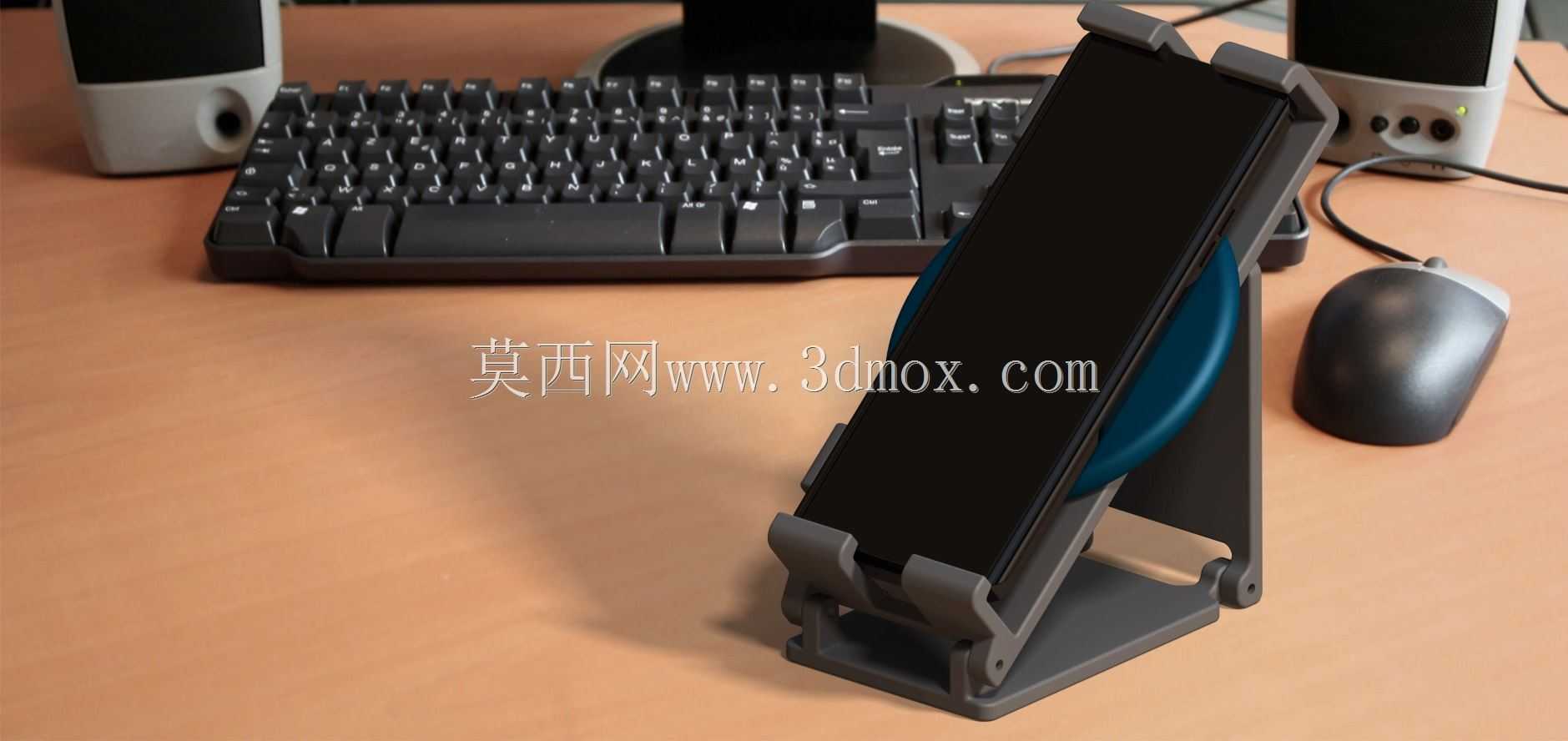

　　这套折叠式手机支撑结构面向长时间桌面用机、导航投屏、游戏挂机与无线充电并行的使用场景，把手机承托、角度调节、无线充固定和主动散热整合在同一套小型机构中。日常工位上，用户常需要把手机斜立在桌面查看消息、接续会议或作为副屏；普通支架只解决摆放问题，手机在高负载导航、充电或游戏时背面热量容易积聚，而无线充电器本身也会叠加发热。该结构在背板区域预留圆形无线充安装位，并在充电模块附近布置风扇风道，使气流贴近手机背部与充电器表面，带走连续工作时产生的热量。

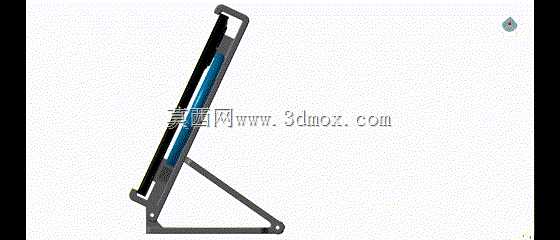

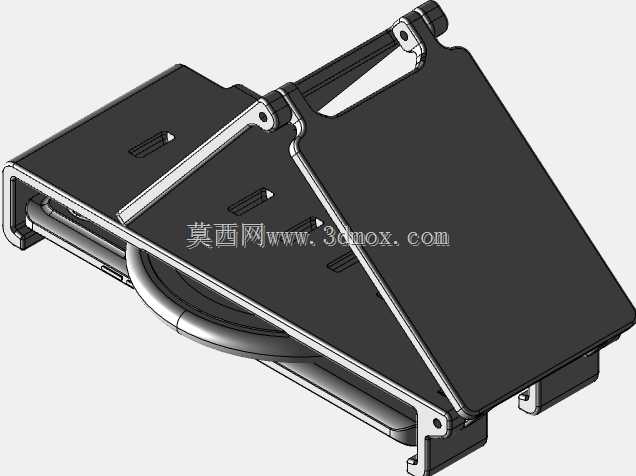

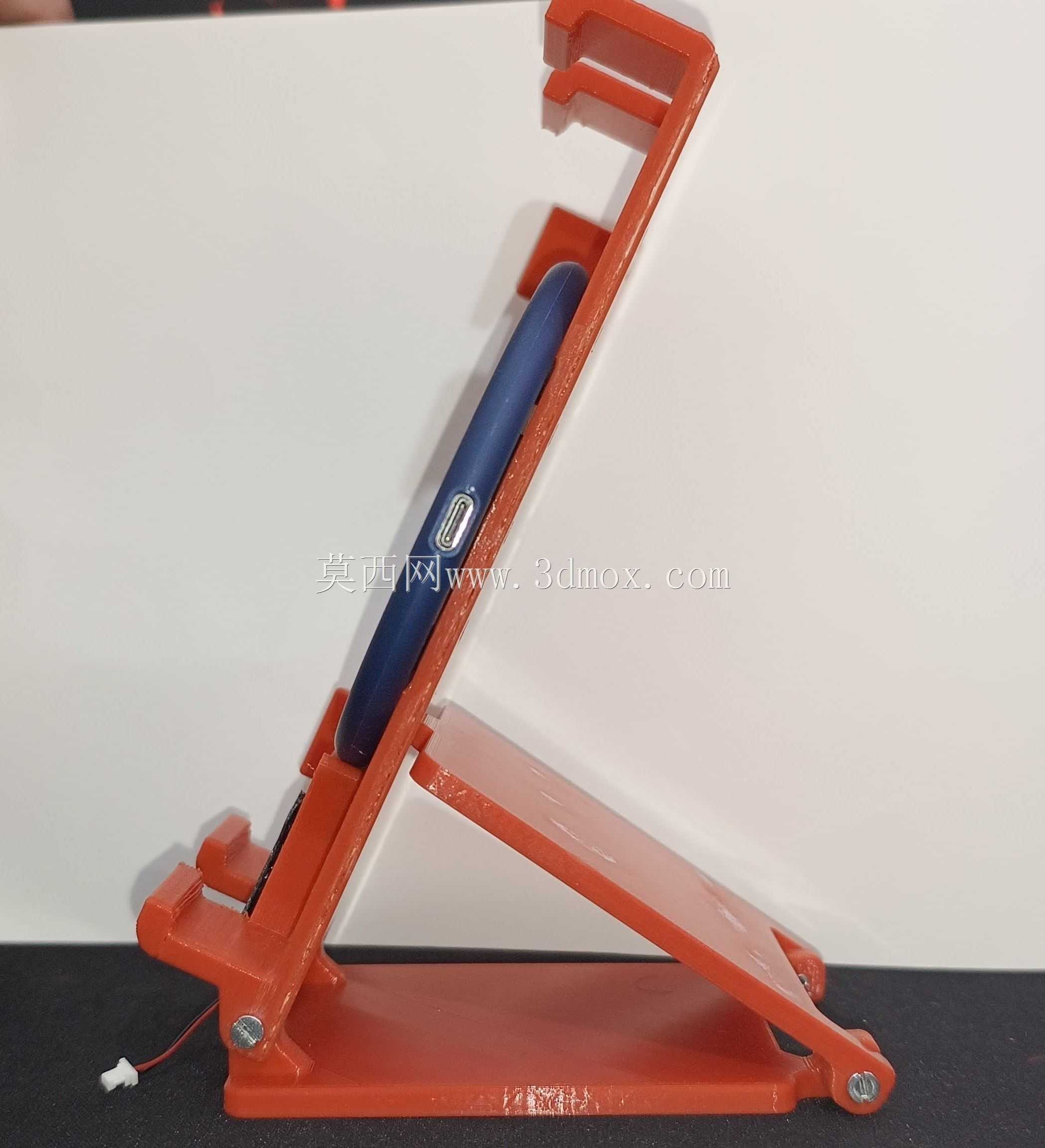

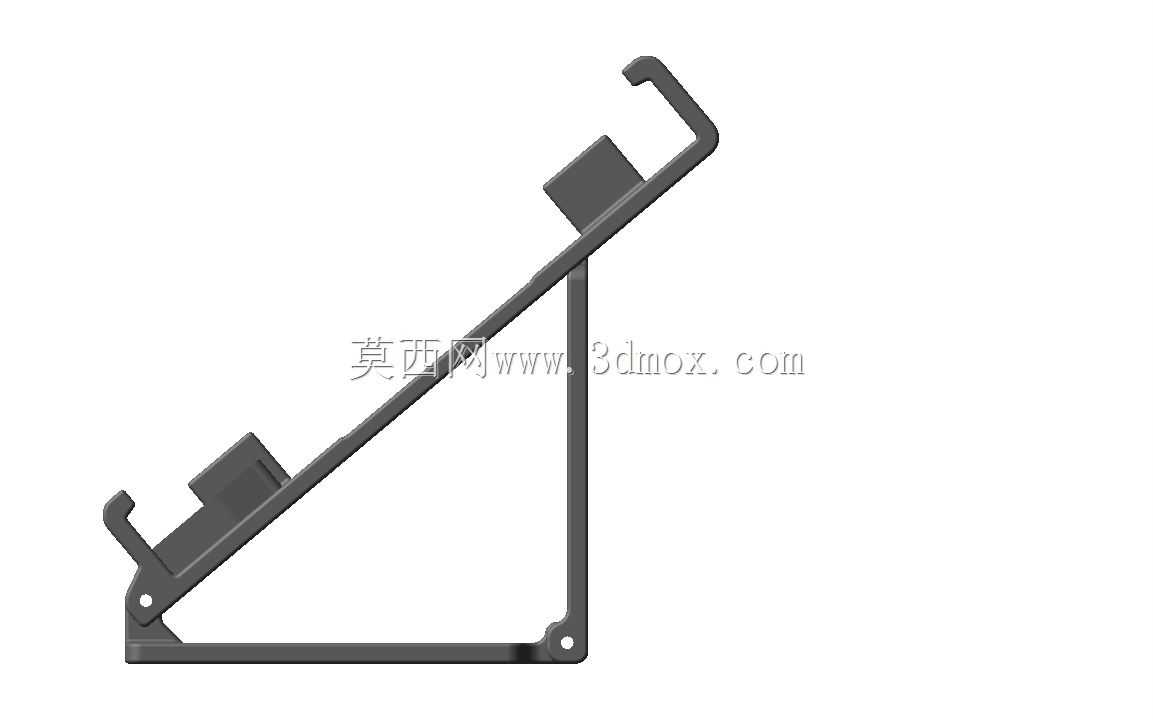

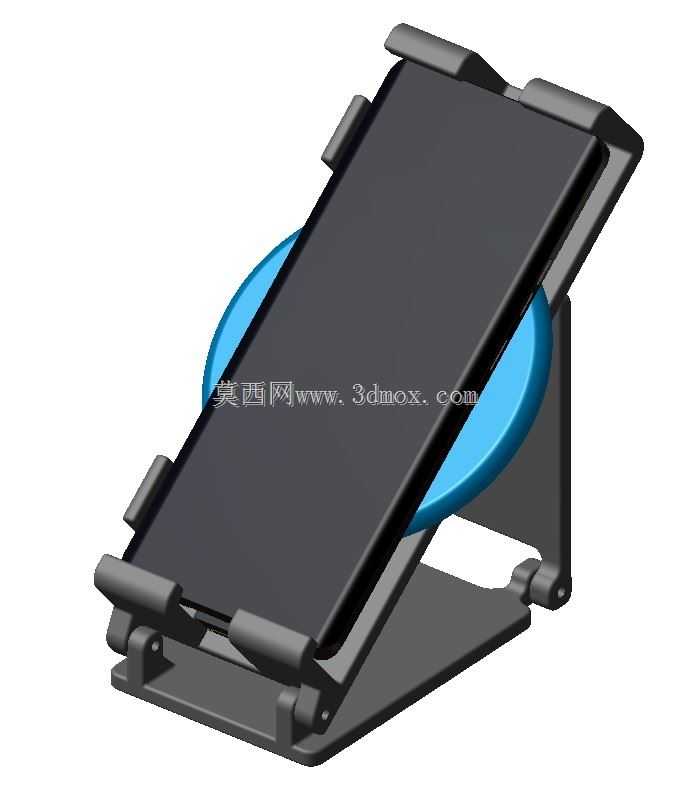

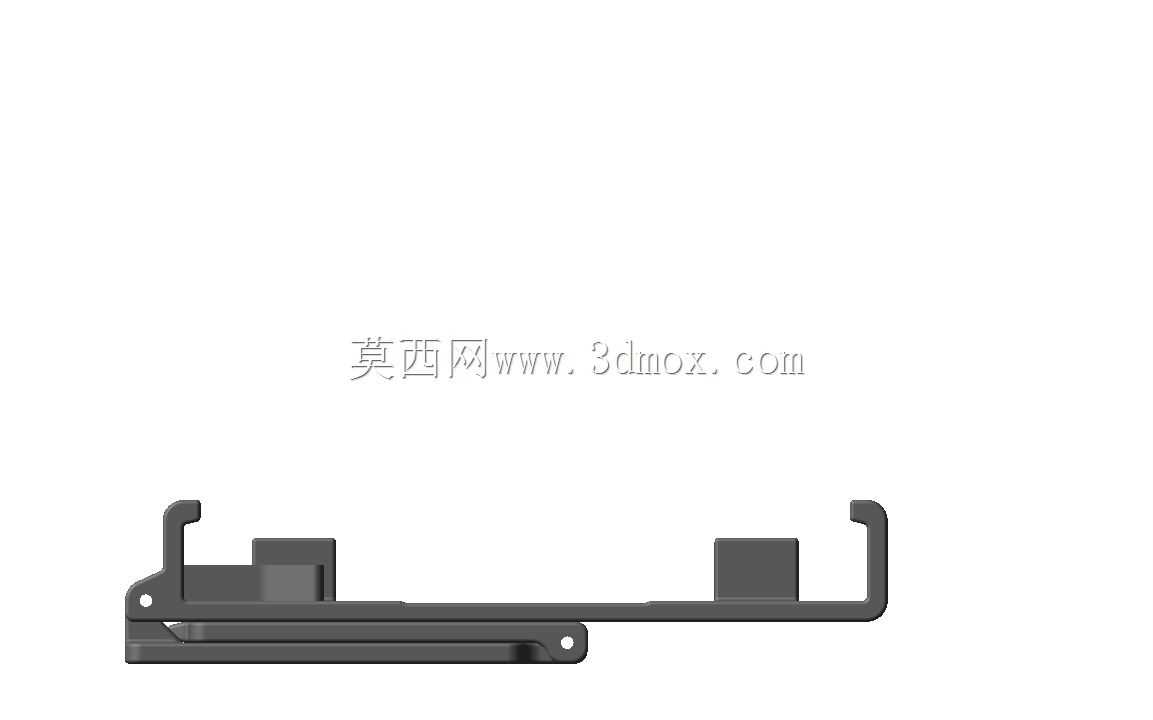

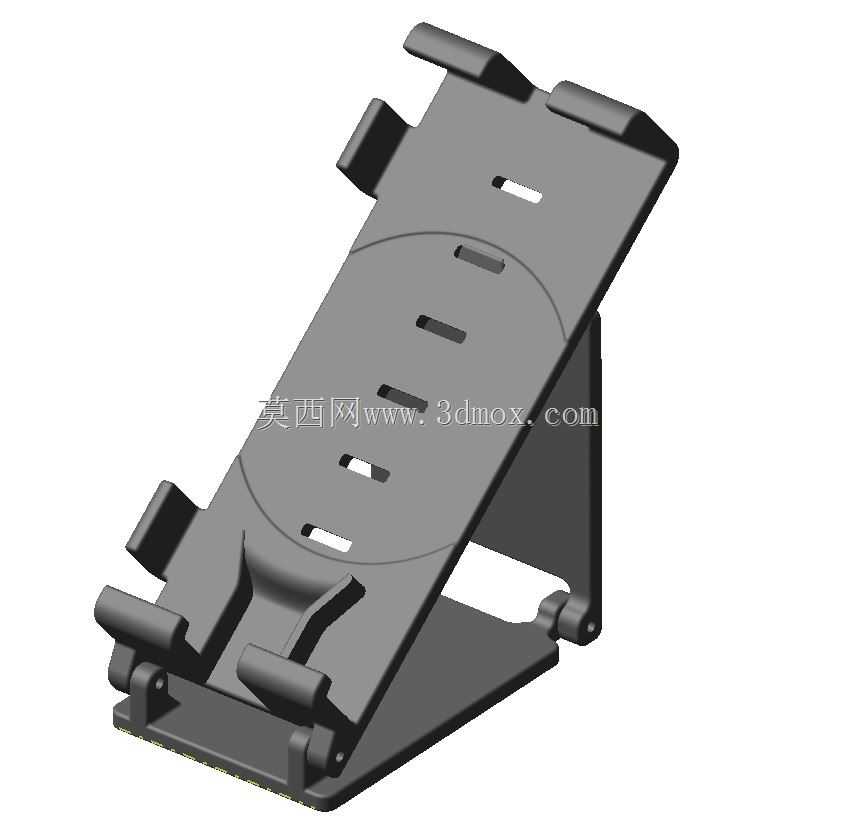

　　从结构思路看，底部承托座采用平板式支撑面，前方设置两处挡块约束手机下边缘，避免设备沿倾斜面下滑；两侧弹性或加宽压爪负责限制手机左右与上部位移，同时保留不同宽度机型的适配余量。背板并非固定死角度，而是通过后部铰接支架实现倾角调整与折叠收纳：展开时由三角形或近似三角形支撑关系承受手机自重和触摸操作时的附加载荷，收拢后整体厚度明显降低，便于放入包内携带。铰接点位置经过取舍，既要保证常用视角下手机重心落在底座轮廓以内，防止前倾翻倒，也要避免折叠后支架与夹爪、风扇区域发生干涉。

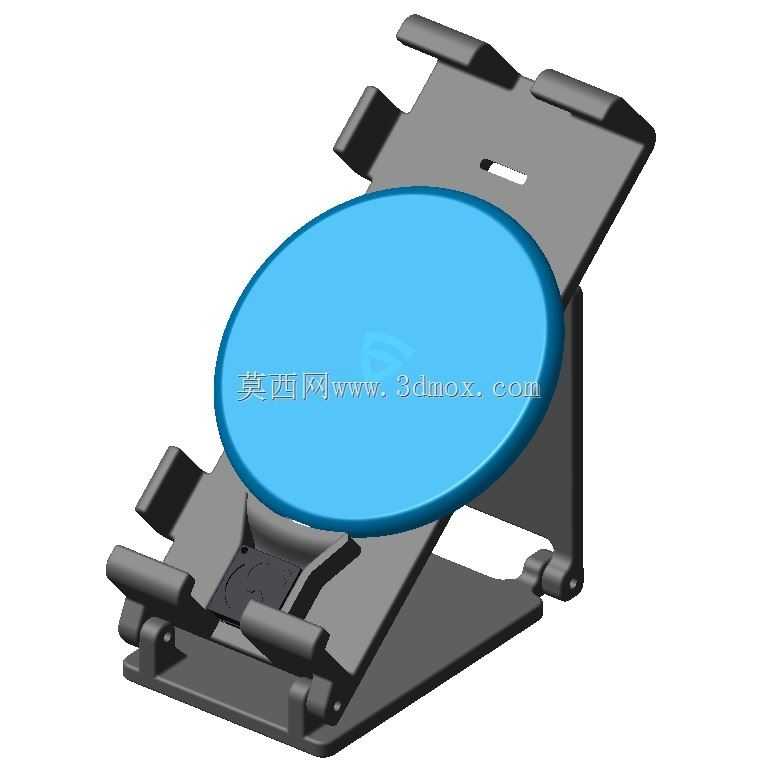

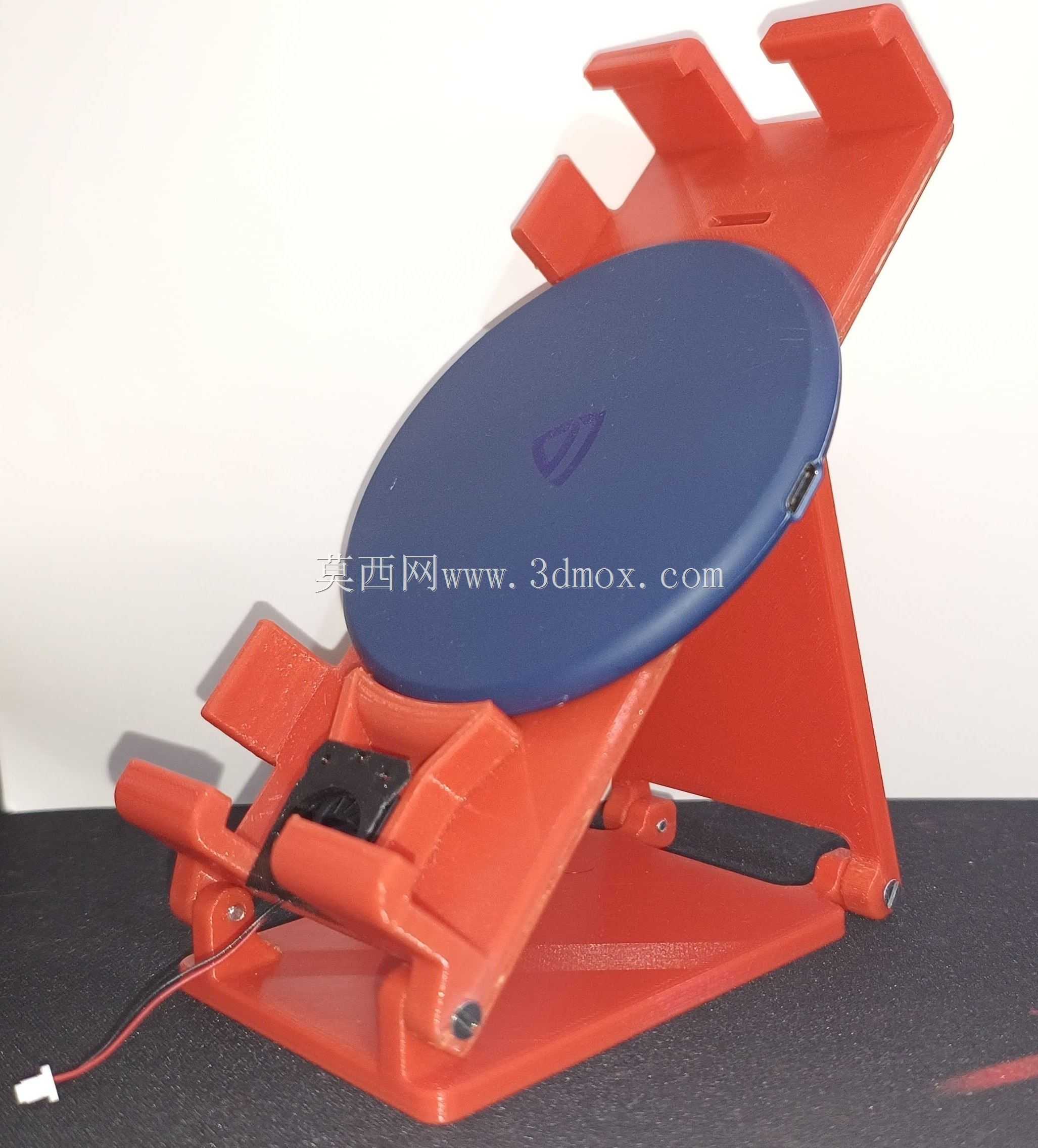

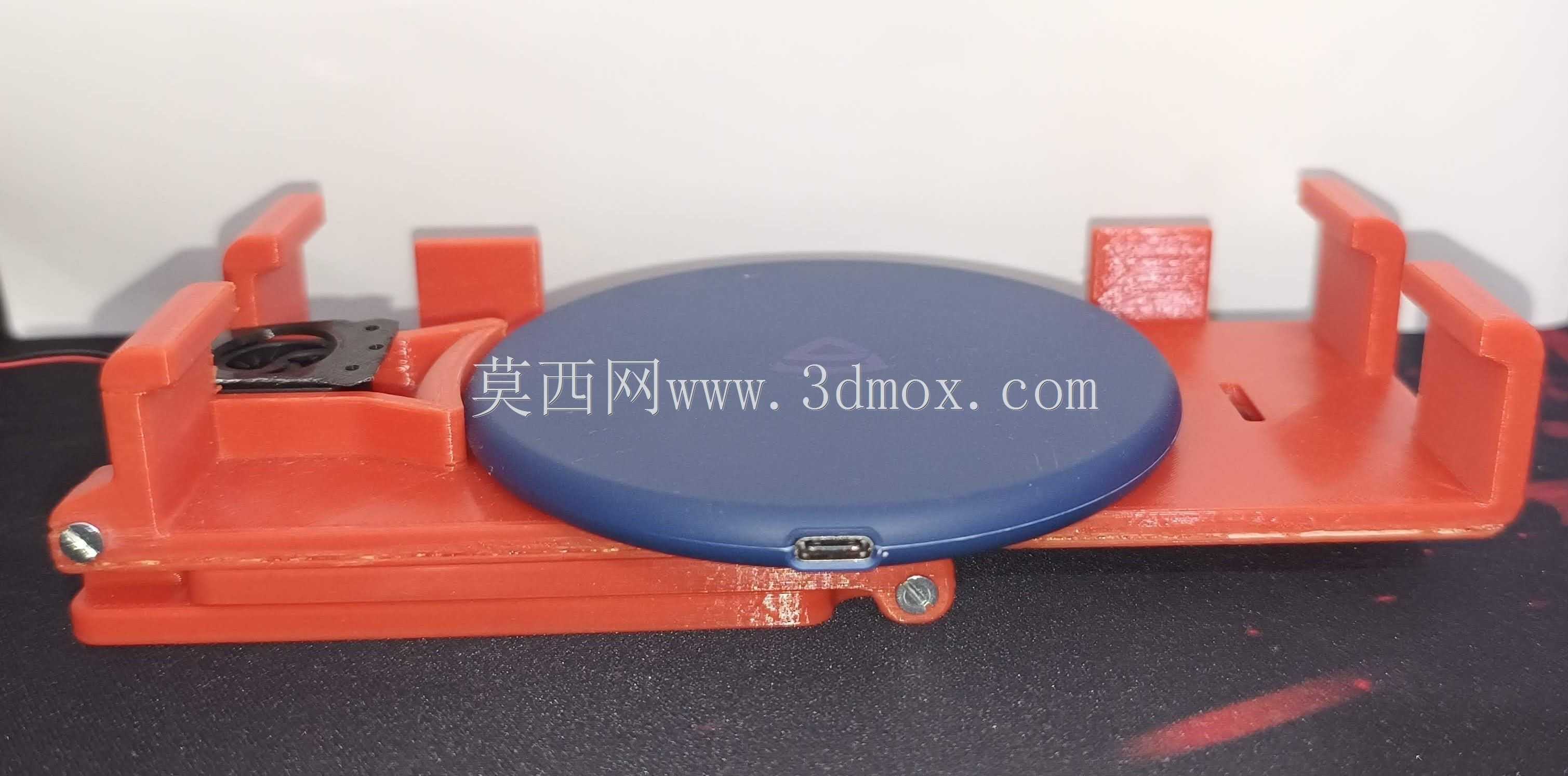

　　无线充电器的安装边界围绕圆形模块展开，背板中央留出对应容纳空间，充电器工作面与手机背面保持接近但不强行压紧的距离，以保证感应耦合效率。风扇位于充电模块周边或后侧，结构上需要考虑进风、出风方向与线束走向，避免风路被手机、支架臂完全遮挡。模型中各卡扣、转轴、挡块和底座圆角均按实际装配关系表达，夹爪接触手机的位置可配合软胶垫使用，以降低边框磨损并增加摩擦。

　　尺寸设计上，底座需要提供足够的支撑跨度，前方托钩高度应越过手机厚度和保护壳厚度，背板高度则覆盖手机中上部，使大屏设备在斜置状态下受力均衡。折叠臂的旋转范围受限位面控制，打开角度兼顾观看视线与触控稳定性；收纳状态下，背板、底座和支撑臂尽量重合，减少外凸零件。对于结构设计人员，该模型可用于验证小型折叠机构的转轴布置、夹持范围、散热模块集成以及桌面稳定性，也可作为数码周边产品从概念造型向可装配结构细化的参考。
