CA6140车床双法兰弯式冷却输水弯管

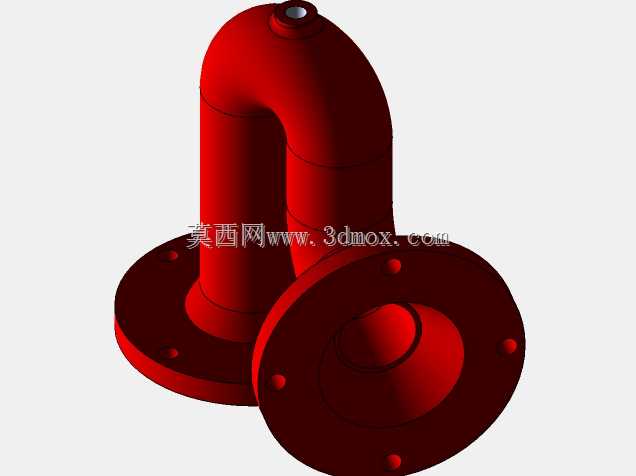

　　该弯管属于CA6140普通车床冷却与输水系统中的管路构件，整体采用U形双立管加底部双法兰的布局，用于在机床床身内部或冷却回路中改变流体走向，并通过两端法兰面完成与相邻管路、泵体或阀座的刚性连接。模型中两个圆形法兰位于弯管下端，法兰盘上预留螺栓孔，安装时以密封垫贴合配合面，再由螺栓周向压紧，可保证管路在切削液持续冲刷、轻微振动和温变条件下仍保持稳定密封。

　　从结构布置看，弯管主体由两段近似平行的竖直管段和顶部圆弧过渡段组成，流体从一侧法兰进入后沿立管上升，经顶部圆滑弯头转向，再沿另一侧立管下降至对应法兰出口。这种走向能够在有限安装空间内完成高位回转，避免直管跨接造成的干涉，也减少了多段管件拼接带来的泄漏点。顶部圆弧过渡并非简单直角折弯，建模时保持了较大的弯曲半径，使内壁过渡连续，可降低切削液或水流在转向处的局部阻力，减少涡流、气蚀和沉积物滞留。

　　底部法兰盘与管体之间设置有锥形或圆弧过渡区，能够分散法兰紧固时传递到管壁的应力，避免根部因壁厚突变形成薄弱截面。法兰端面作为主要安装基准，需要在装配中与配合件端面保持平行；螺栓孔分布圆决定了紧固件位置，也构成外围安装边界。选型或测绘时，应重点核对两法兰中心距、法兰外径、螺栓孔数量与孔径、管口通径、弯管总高以及顶部小接口的位置，这些尺寸直接影响管路能否落入机床内腔并与周边部件保持间隙。

　　在实际机床运行中，该类构件承担输送冷却介质、连通固定管路和吸收局部安装偏差的作用。双法兰结构使拆装较为直观，检修时可松开紧固件整体取下，不必大范围改动周围管线。三维建模过程中，管体壁厚、法兰加厚区、螺栓孔沉台及顶部接口同轴关系均需完整表达；曲面过渡处应保证曲率连续，便于后续进行干涉检查、管路布置和铸造或焊接工艺评估。对于设备改造场景，还可在该结构基础上调整法兰中心距、弯管高度或端部接口形式，以适配不同车床冷却箱、泵站和管路走向。
