双轴联动万向节联轴器演示台

项目分类:通用机械零部件 发布时间:2023-09-15 ID:711238
  • 双轴联动万向节联轴器演示台
  • 双轴联动万向节联轴器演示台

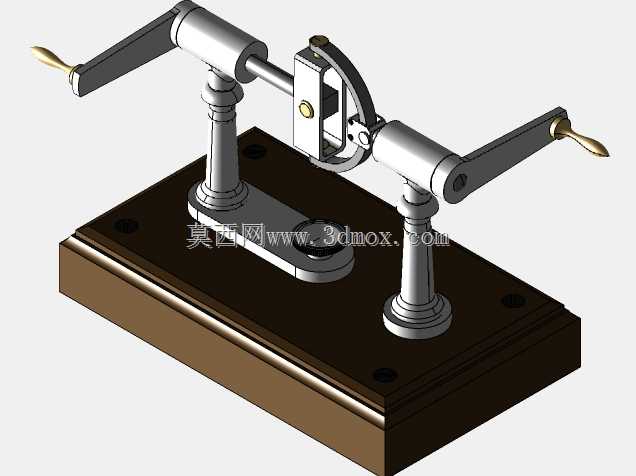

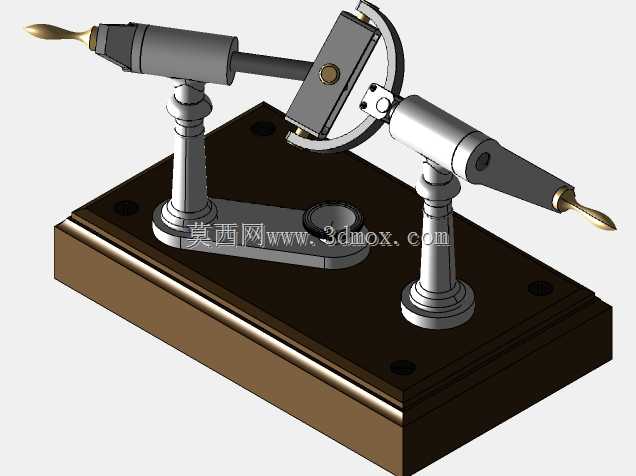

  这套演示装置围绕万向节联轴器的运动传递展开,把原本隐藏在设备内部的十字轴式传动关系放到开放台面上,便于观察输入轴与输出轴在存在夹角时的转速波动、相位变化和铰接约束。整体采用两侧立柱支撑、中部铰接传动的布置,底座为矩形安装板,两根带摇柄的轴分别由立柱轴承座支承,中间通过叉形接头、十字构件和环形限位结构形成可偏转连接。

  从实际用途看,这类结构常见于传动轴、转向操纵机构、进给系统以及需要补偿轴线偏差的设备连接部位。现场安装时,主动端和从动端往往难以保证严格同轴,万向节可以在两轴形成折角的情况下继续传递扭矩;但单个万向节在夹角工况下会产生周期性角速度波动,因此工程中常成对使用,并通过中间轴相位布置来削弱振动与冲击。该演示台把两端摇柄、支承柱和中部铰接件完整表达,转动任一手柄即可看到另一侧跟随动作,适合用于机构原理校核、教学展示和传动方案讨论。

  建模时需要重点处理叉耳、十字轴、销轴、衬套和支承柱之间的配合关系。中部铰接件不是单一刚性块,而是多个回转副组合:十字轴的四个轴颈分别与两侧叉头形成转动约束,相邻回转轴线应保持垂直相交,交点位于万向节中心。若中心交点偏置,运动中会出现卡滞或轴颈受力异常;若叉头开口宽度与十字轴端部尺寸不协调,装配时也会产生干涉。摇柄端部采用圆滑握把形态,主要用于手动旋转,不承担主载荷;立柱底部通过法兰面与底座连接,螺钉孔位置应避开底座边缘,并保证两侧支承同轴度。

  外形与安装边界方面,底座承担整机稳定作用,长宽方向需覆盖两侧立柱和摇柄回转范围,高度方向则要留出摇柄转动空间。两侧轴系水平伸出,摇柄旋转直径会超出底座轮廓,布置在工作台或展示柜内时,不能只按底座投影估算占地,还应在左右两端预留手部操作和手柄回转余量。中部万向节区域裸露,便于观察,但在真实设备中通常需要防护罩,避免人员接触运动铰接点。

  结构设计上,支承柱承担径向力和倾覆力矩,柱身与底座连接面应保持足够接触面积;轴承座孔与轴段采用间隙配合,保证手动转动灵活。中部叉形件承受反复扭转,叉耳根部是应力集中区域,圆角过渡和销轴孔壁厚需要重点检查。环形件与小紧固销用于保持铰接构件的轴向位置,建模时应体现真实装配层级,而不是将运动件合并为实体。通过该装置,可以直观理解万向节在偏角传动中的补偿能力、单节传动的不等速特性,以及成对布置时相位匹配对整机平稳性的影响。
