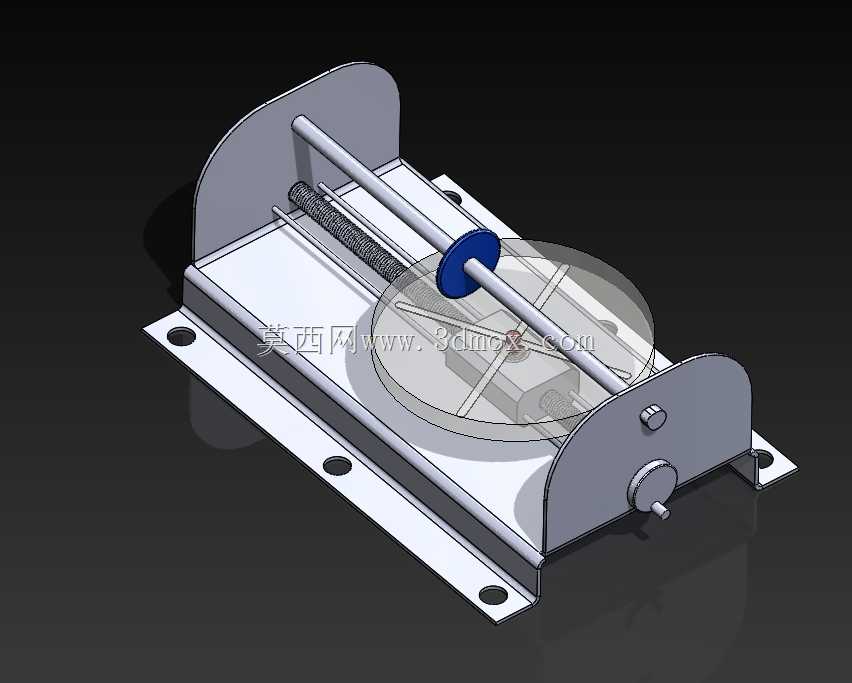

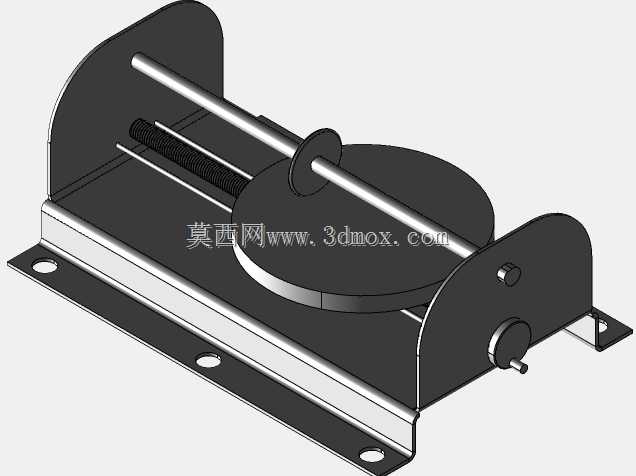

这套机械积分器属于典型的机械式连续运算与传动计量装置,整体采用卧式底板承载结构,两侧立式支承板对主轴系形成跨距支撑,底板四角预留安装孔,可直接固定在实验台、机床附属计量工位或教学演示平台上。安装边界以底板外轮廓为基准,支承板高度决定上部轴系的垂直空间,轴向长度由两侧支座间距确定,盘形摩擦轮位于机构中部,输入轴、调节螺杆和输出小轴沿不同方向布置,装配时需要保证各轴线的相对位置,避免摩擦接触区出现偏载。
从实际用途来看,这类机构常用于机械模拟计算、运动积分演示、转速与位移关系转换以及老式机床、仪器中的连续量求解场景。其核心工作思路是通过盘轮接触位置的变化改变有效传动半径,从而把输入转动与径向调节量组合成连续变化的输出关系。与纯齿轮定比传动不同,积分器能够在运行过程中通过横移组件改变接触点,实现可变传动比,这也是它区别于普通减速或增速机构的关键。
结构上,圆盘件承担主要摩擦传动面,轮状接触件压靠在圆盘表面,轴向导杆和丝杠类构件用于调整接触轮的工作半径。两侧支座不仅承担轴的径向支撑,还限制盘轴的轴向窜动;底板采用折弯与平板结合的形式,在减轻重量的同时保留安装刚度。端部手轮或旋钮用于手动调节,小直径输出轴可外接指针、计数盘或次级传动件。设计时需要重点关注接触压力,压力过小会产生打滑,压力过大则增加磨损和转动阻力,因此支承件、轴径和锁紧位置都要围绕稳定摩擦传动来配置。
在建模过程中,轴类零件宜按回转体特征建立,支座板通过拉伸、开孔和折弯关系表达,圆盘与接触轮之间保留理论接触位置,便于后续检查干涉和运动包络。装配层级可分为底板组件、主轴盘组件、横移调节组件和侧支座组件,这样既能清晰表达零件关系,也方便在工程出图时拆分明细。对于机构选型而言,该装置更适合低速、轻载、强调传动关系演示与小功率信号转换的场合,不宜直接承担大扭矩动力传递。若用于真实设备,还需结合材料摩擦系数、表面热处理、润滑方式和磨损补偿结构进一步完善。
