小型台式刀片刃磨专用设备结构设计

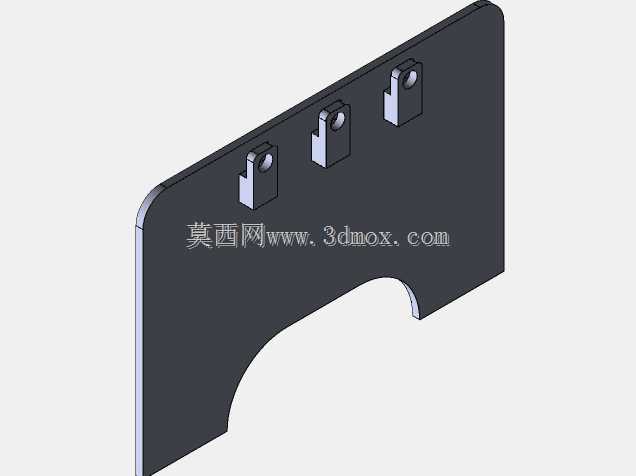

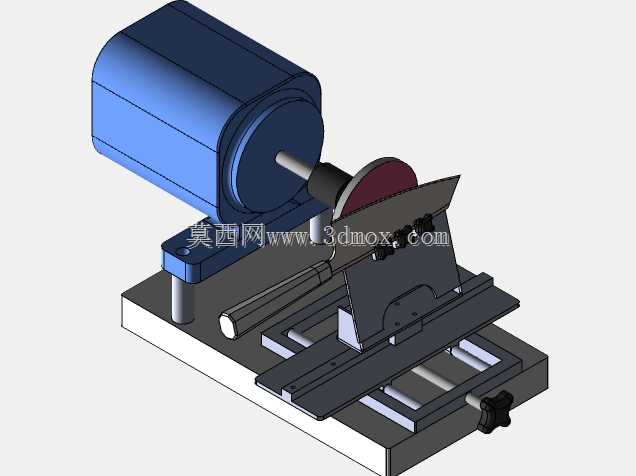

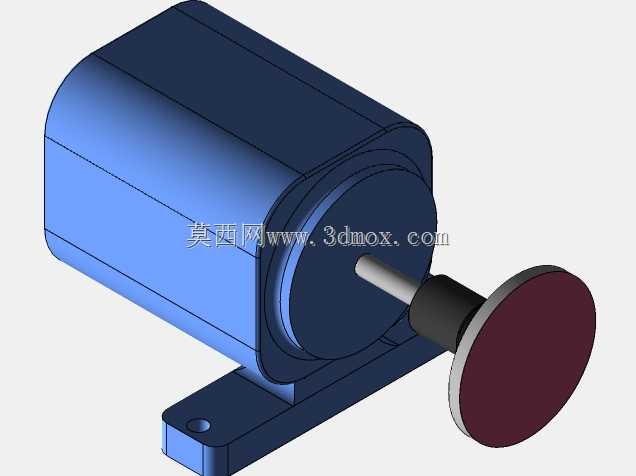

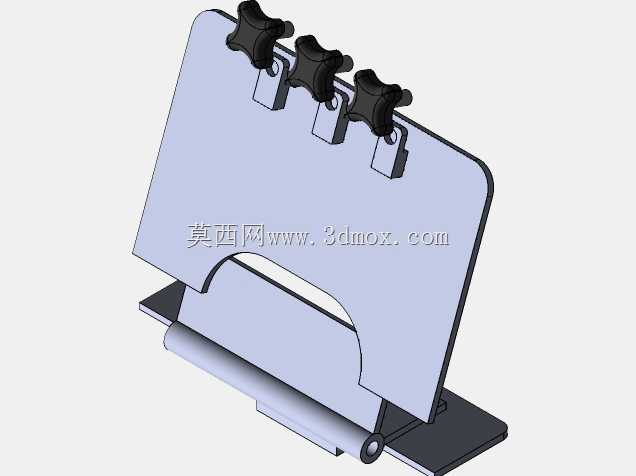

　　这款小型刃磨设备主要面向小型加工工坊、刀具修磨站点、家用五金维护场景，针对日常使用中出现刃口钝化、崩缺的各类民用刀片、小型工业刀片做精准刃磨处理，替代传统手工持刃靠砂轮机打磨的低效作业方式，能稳定控制刃磨角度与进给量，避免手工打磨出现的刃口退火、角度偏差、刃线歪斜等常见问题。设备整体采用卧式布局，动力单元选用卧式安装的驱动电机，直接通过输出轴夹持薄型树脂砂轮片，动力传递路径短，没有额外的传动损耗，砂轮运转的同轴度更容易控制，磨削过程的振动更小。砂轮侧设置有可调节角度的刀片夹持座，夹持座通过锁紧螺钉固定待磨刀片，能根据不同刀片的刃口角度需求调整倾斜角度，角度调整范围覆盖15度到45度的常用刃磨角度区间，适配厨房片刀、水果刀、木工刨刀、

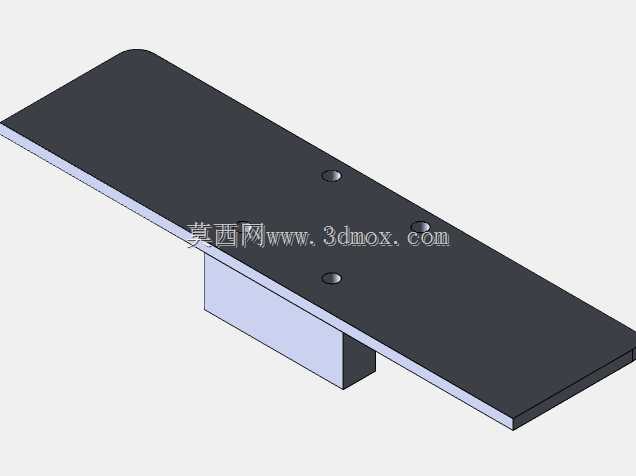

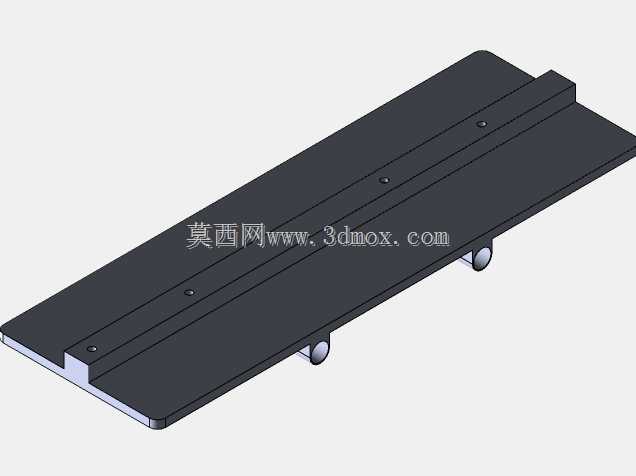

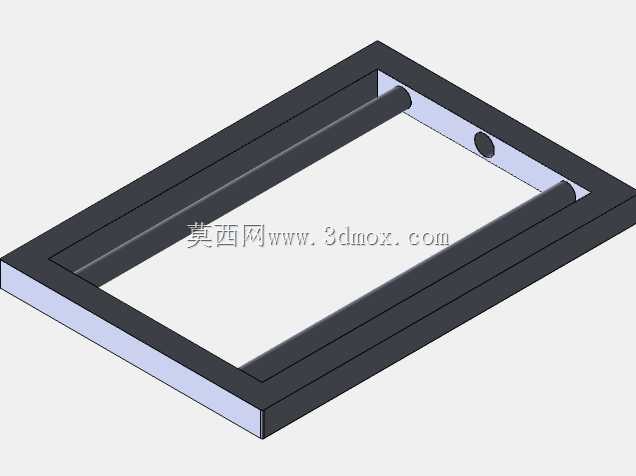

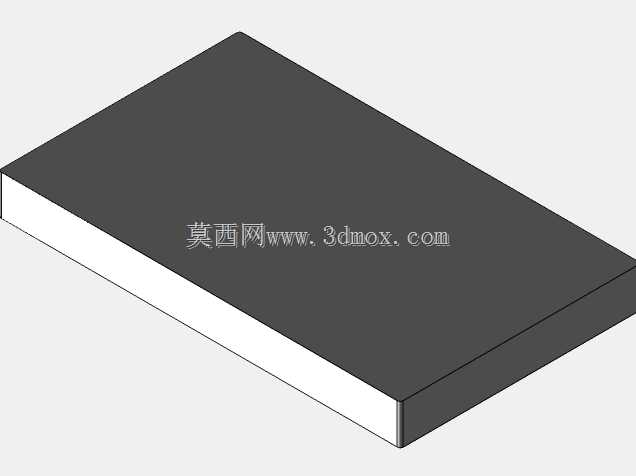

　　小型裁切刀片等多种刃具的角度要求。夹持座下方配套十字手动进给滑台，纵向滑台控制刀片靠近或远离砂轮的进给量，每格进给刻度对应0.02mm的进给深度，能避免单次进刀量过大导致的刃口烧蚀；横向滑台控制刀片沿砂轮轴向的走刀行程，走刀行程覆盖150mm，能满足长度120mm以内的刀片整体刃磨需求，滑台采用燕尾槽导轨配合锁紧手柄，调整到位后可锁定位置，防止刃磨过程中出现位移偏差。设备底座采用铸铁材质的平板结构，整体重量约12kg，底部预留四个M6的安装孔位，可直接固定在工作台面上，也可搭配橡胶减震垫放置，整体外形尺寸控制在300mm200mm220mm范围内，占用工作台面空间小，不需要专门的安装地基，接电即可使用。

　　设计过程中特意将电机轴线与滑台安装面的平行度公差控制在0.01mm以内，保证砂轮工作面与刀片进给方向的平行度，避免刃磨后出现刃口高低差的问题；砂轮外侧预留有防护罩安装位，可加装半包围式防护罩阻挡磨削飞溅的磨屑与火花，提升作业安全性。夹持座的压板采用软质橡胶垫与金属压板复合结构，夹紧刀片时不会压伤刀片表面，同时能保证夹紧力足够，避免刃磨过程中刀片飞出。设备的操作逻辑简单，不需要复杂的编程操作，普通操作人员经过简单讲解即可上手，调整好刀片角度与伸出长度后，转动横向进给手轮即可完成单次走刀刃磨，单次刃磨可去除0.02-0.1mm的钝化层，快速恢复刀片的锋利度，相比手工刃磨的效率提升4倍以上，刃磨后的刃口粗糙度可达到Ra1.6，满足日常使用的锋利度要求。
