庭院户外悬臂式遮阳遮雨棚结构

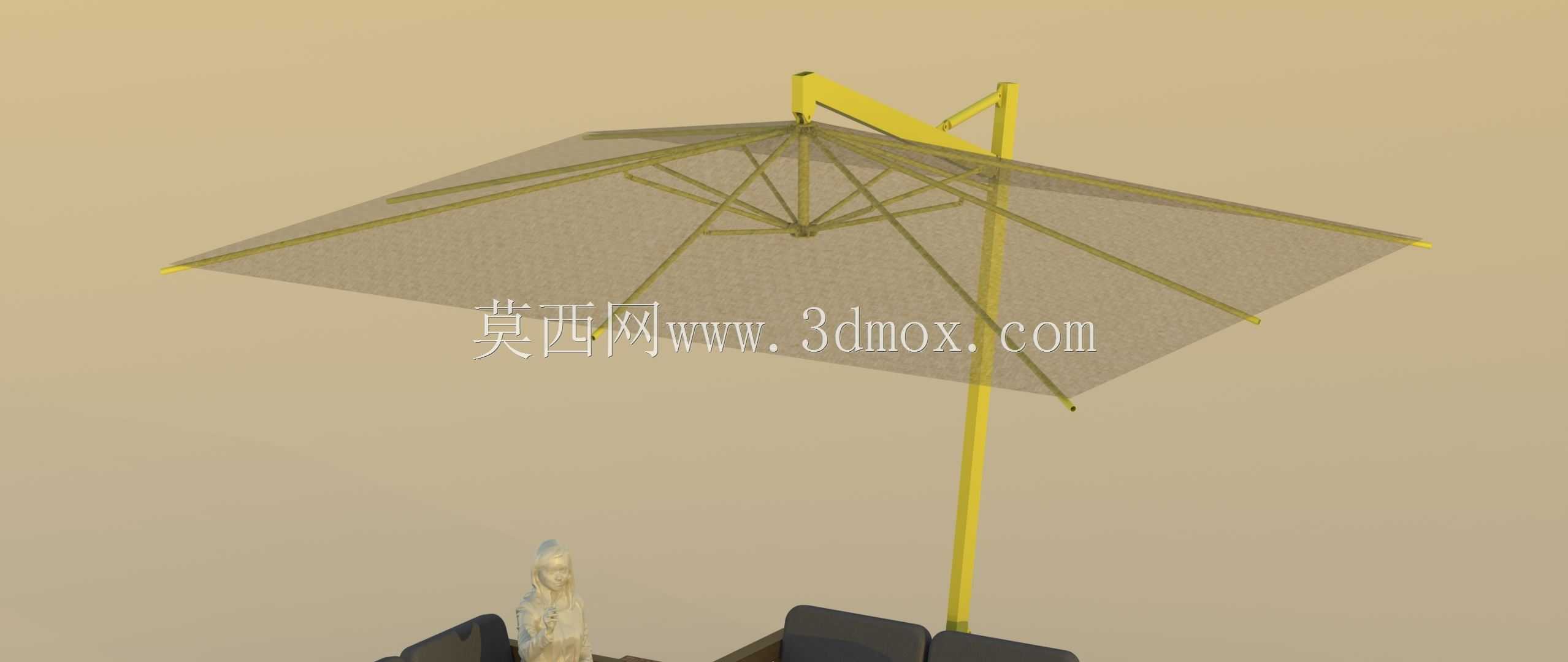

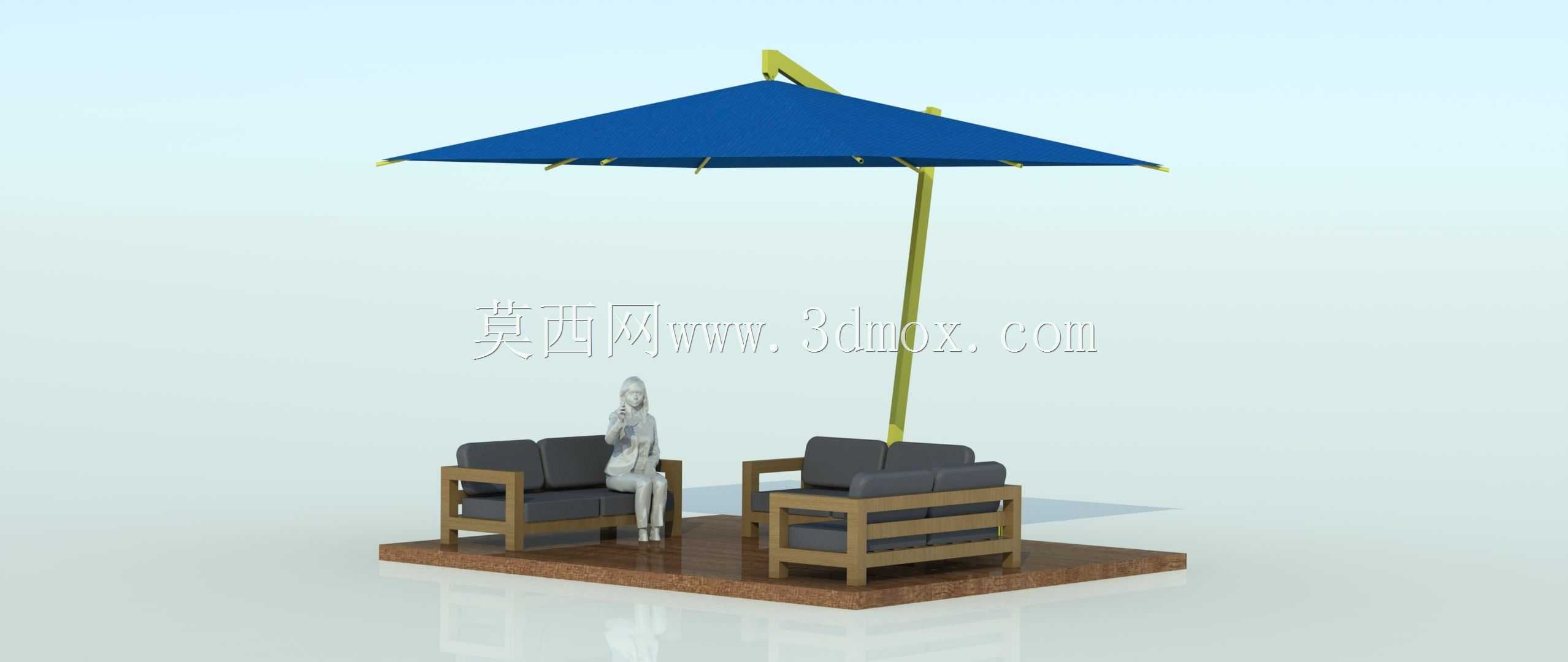

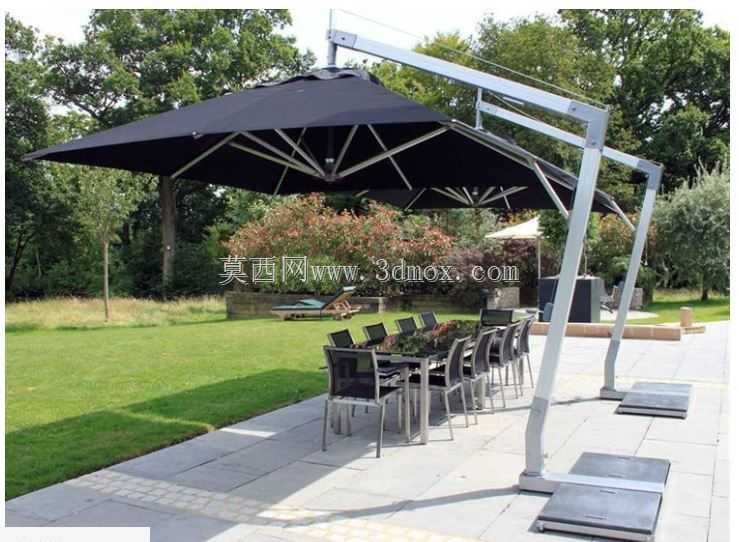

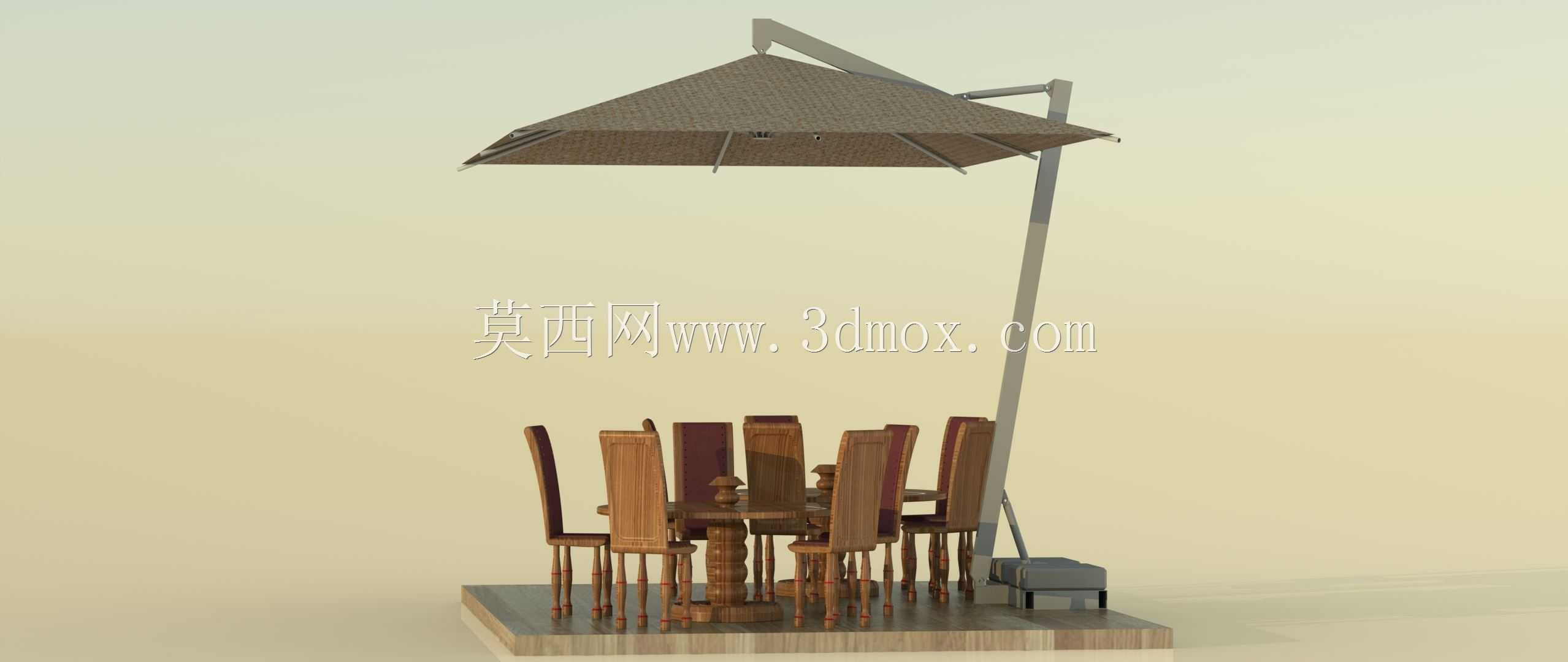

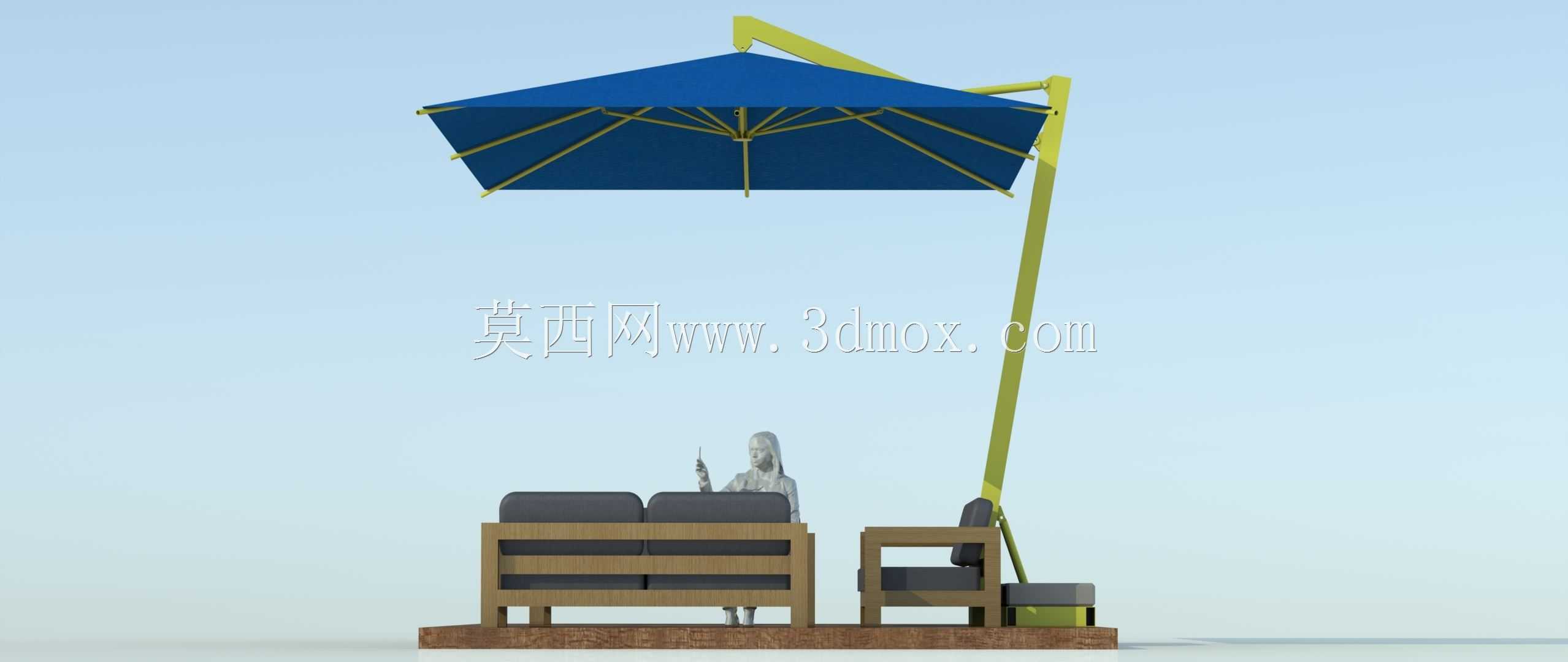

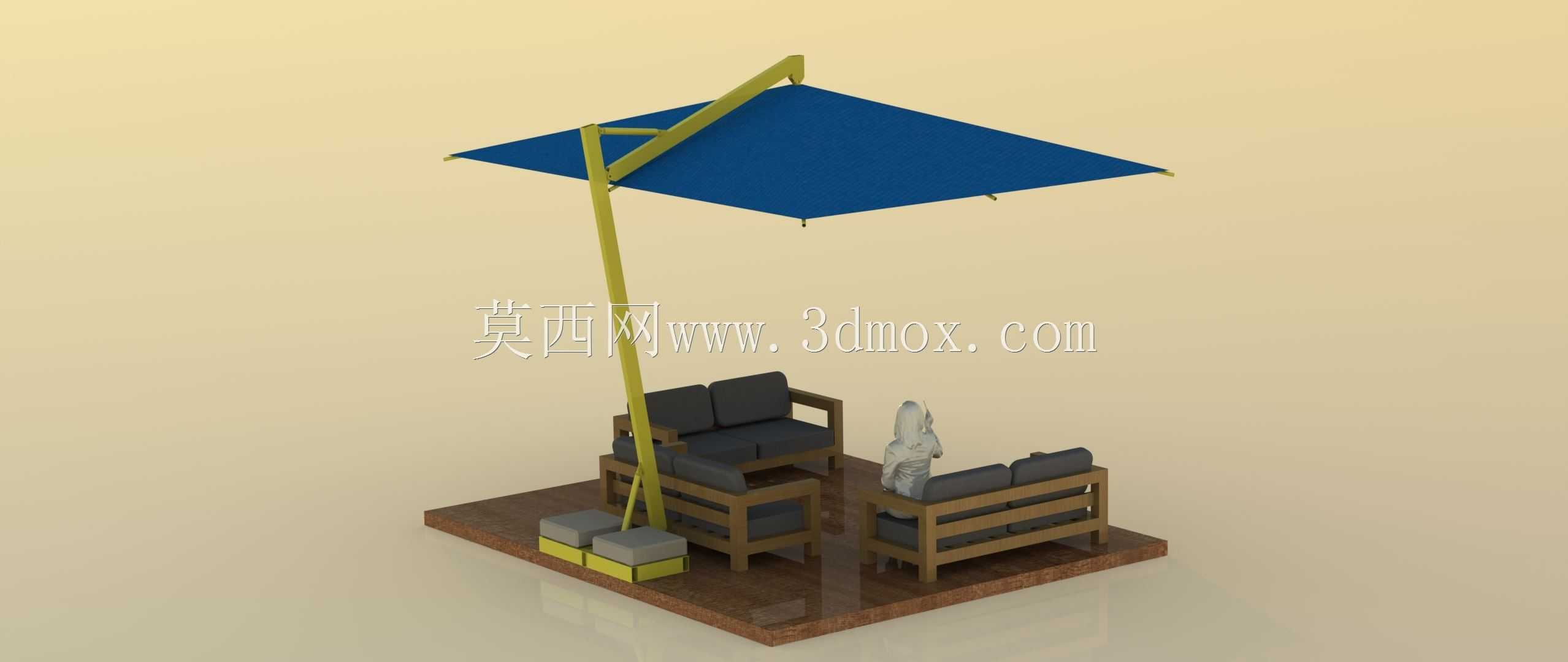

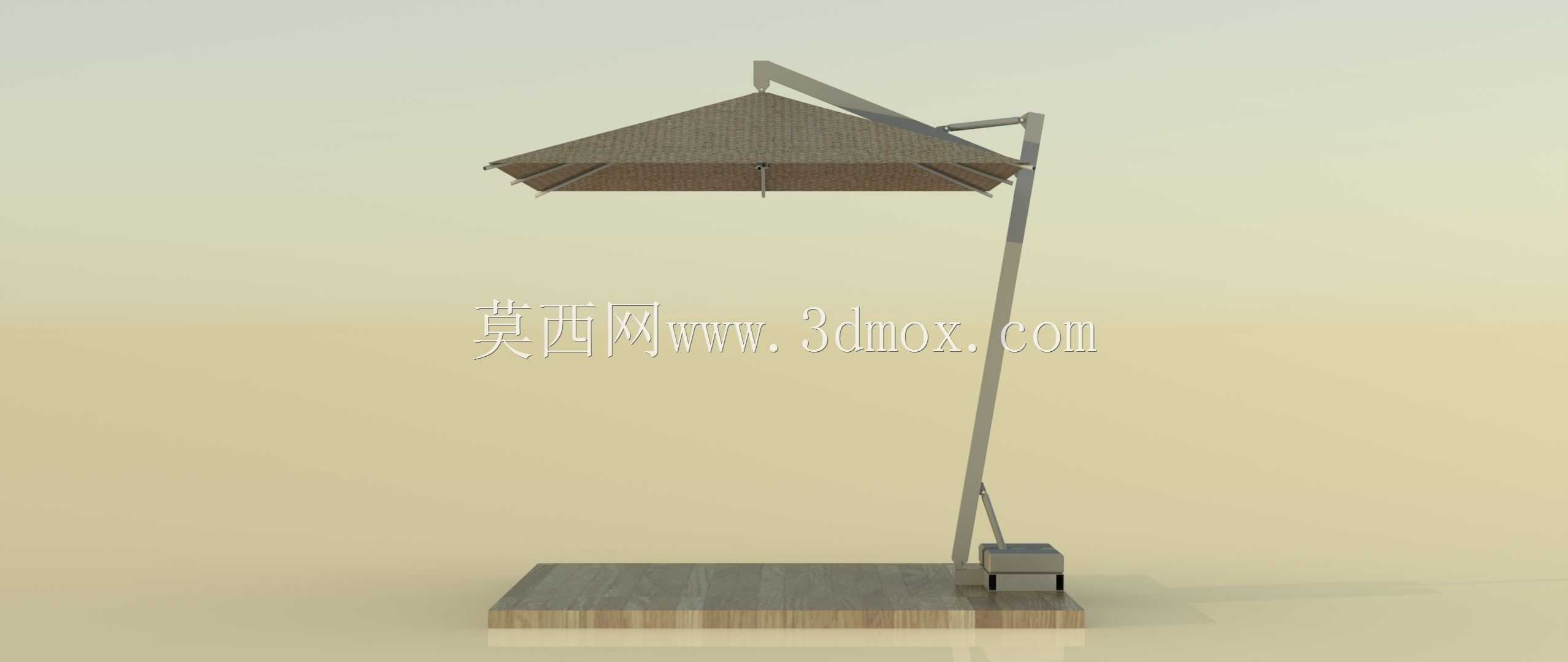

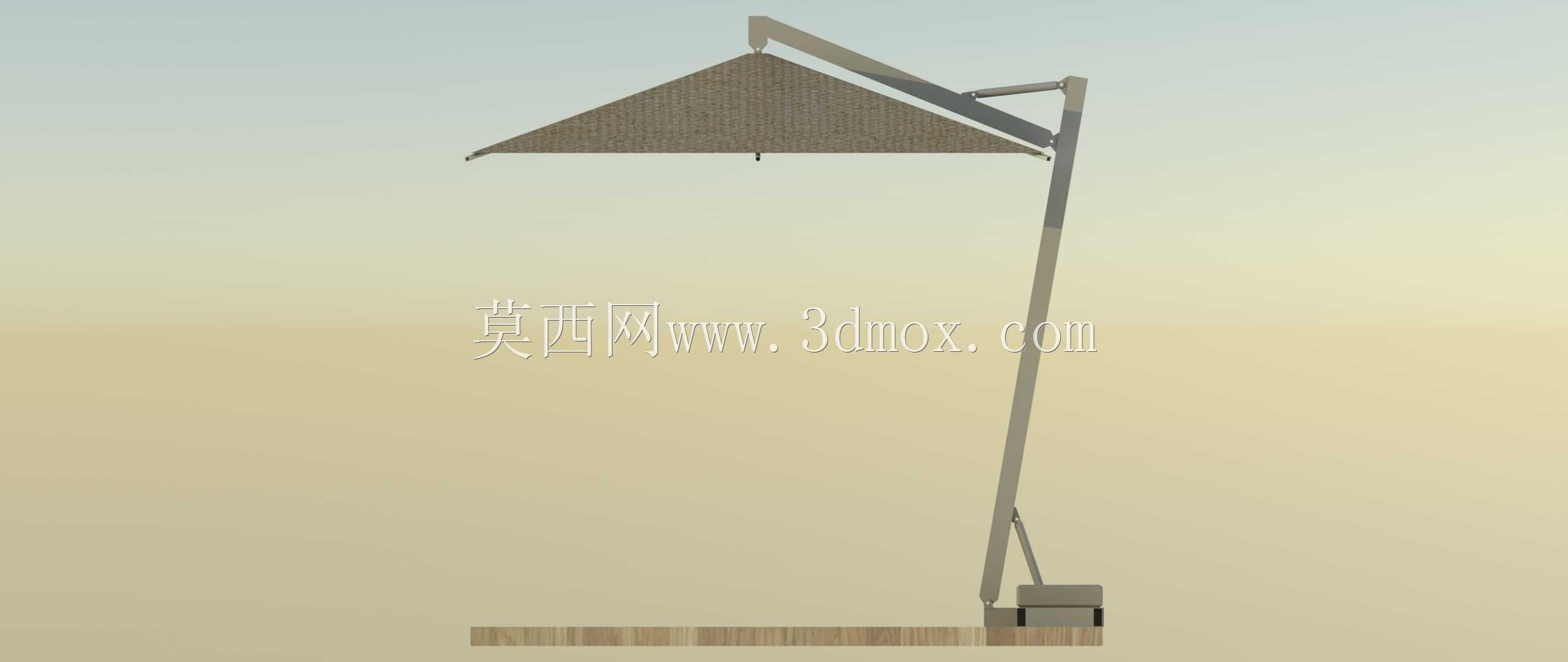

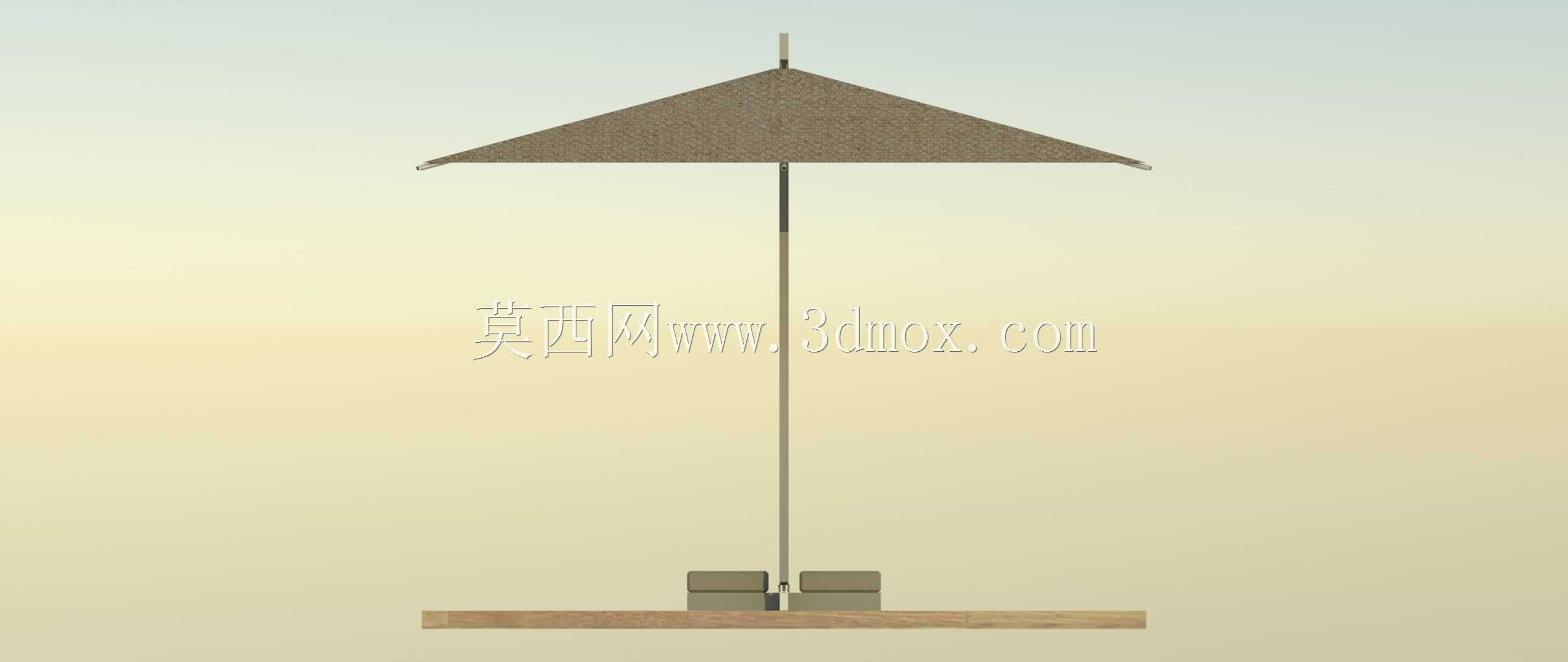

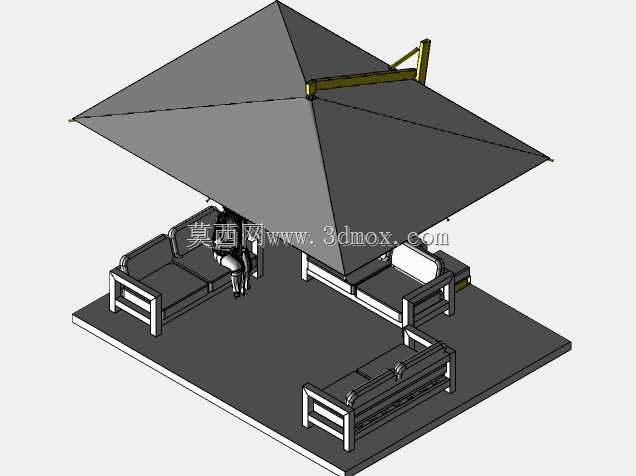

　　这套悬臂式庭院遮荫结构面向住宅露台、户外餐区、商业外摆空间的遮阳需求展开设计，核心思路是用单侧悬挑支撑替代传统四柱围合布局，把棚下活动区域完全释放出来，避免立柱遮挡通行动线、磕碰桌椅，也让户外家具的摆放更加自由。实际落地场景中，这类结构常布置在别墅庭院、餐厅户外座位区、露台茶座上方，正午时段阻隔直射阳光，降低棚下区域的体感温度，小雨天气也能提供临时遮雨空间，兼顾户外休憩的开放性与遮蔽实用性。

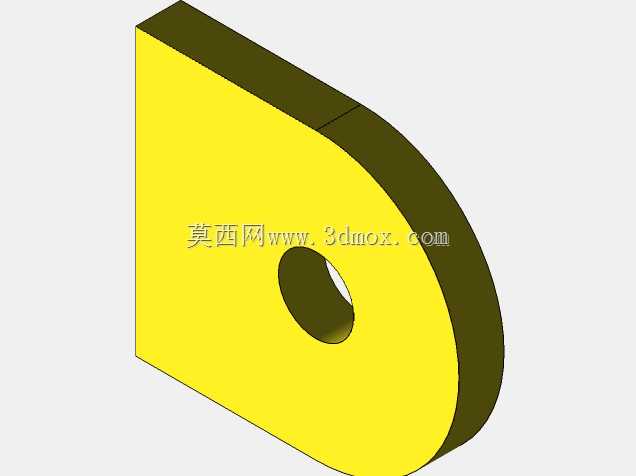

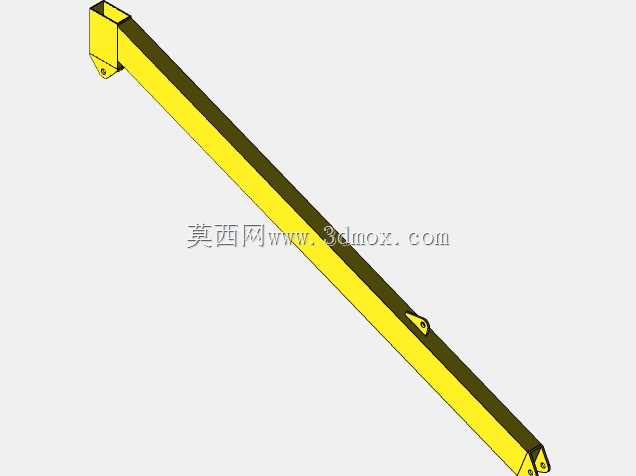

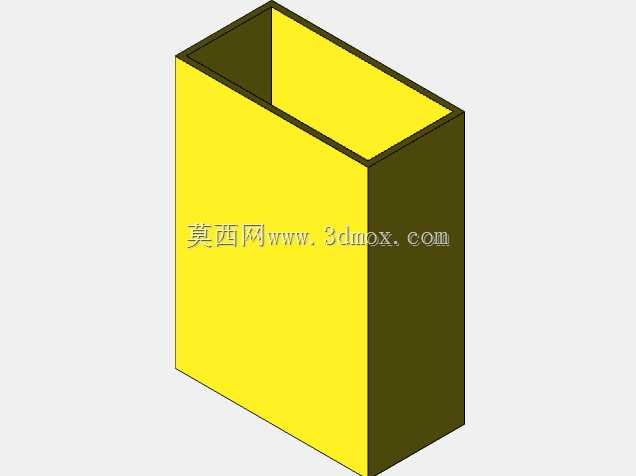

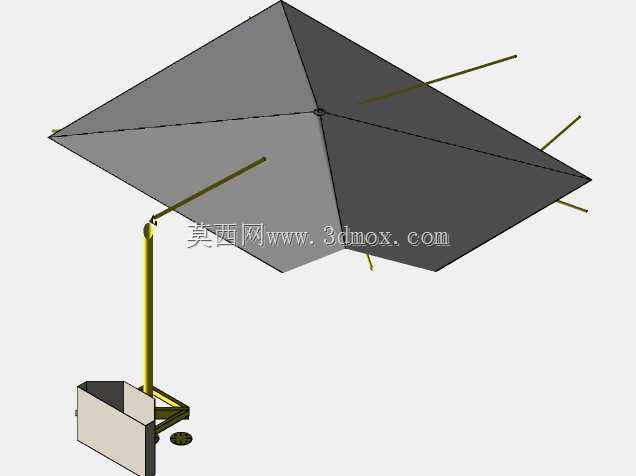

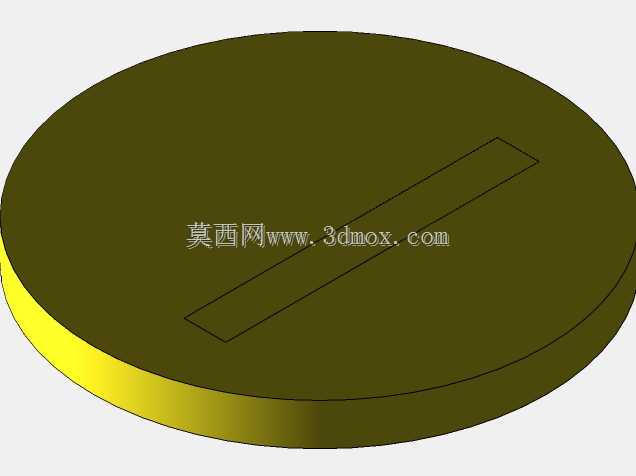

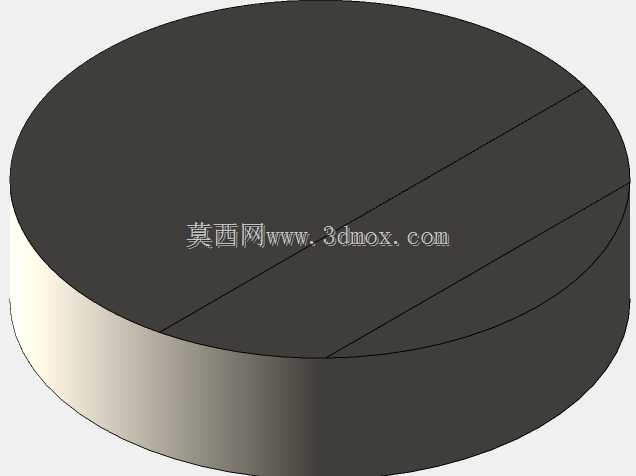

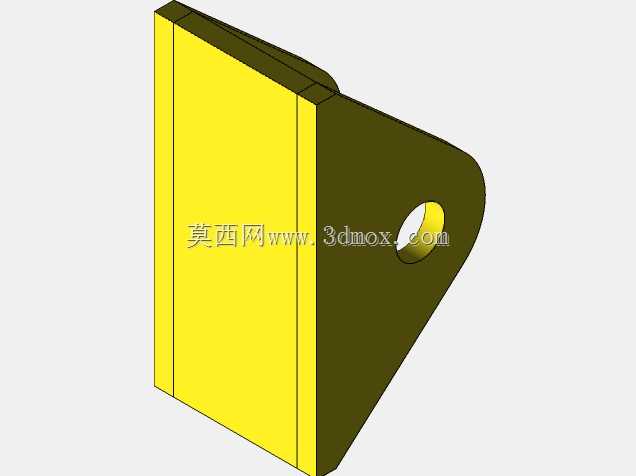

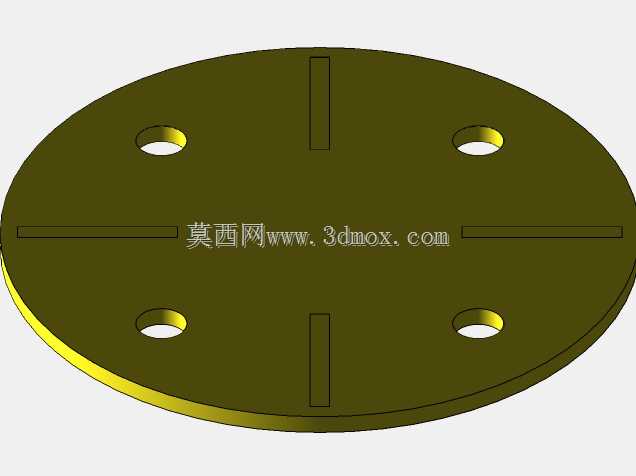

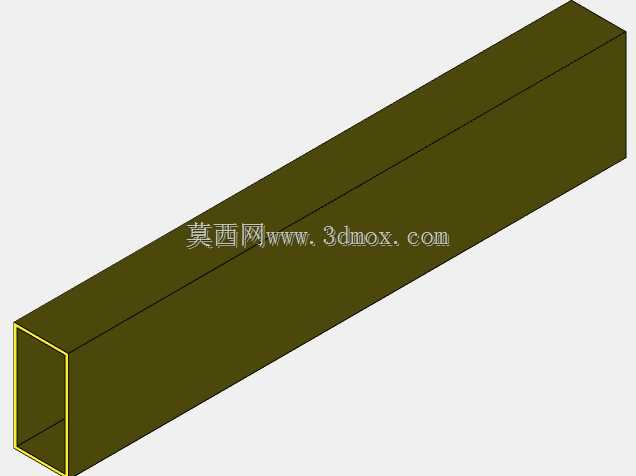

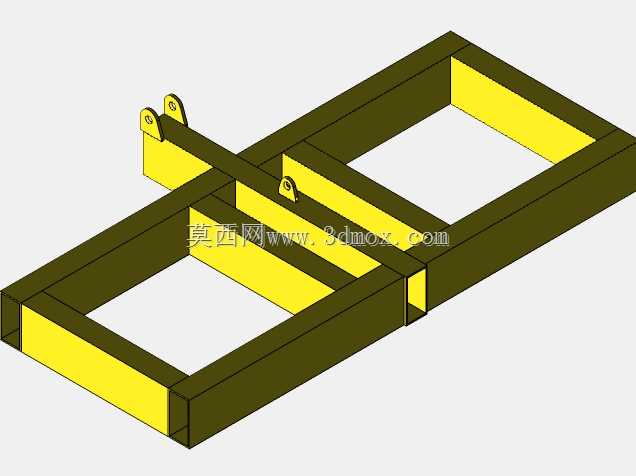

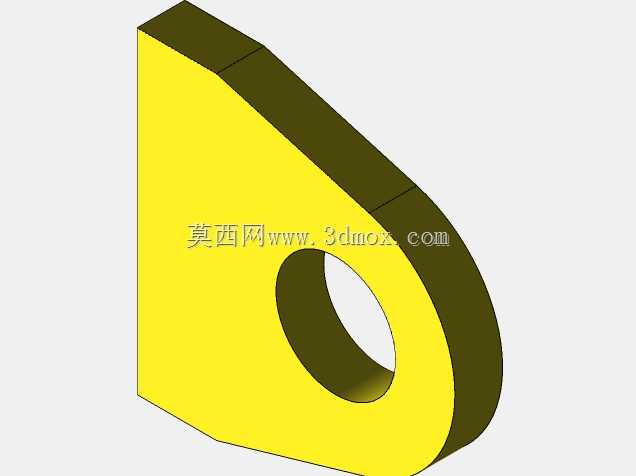

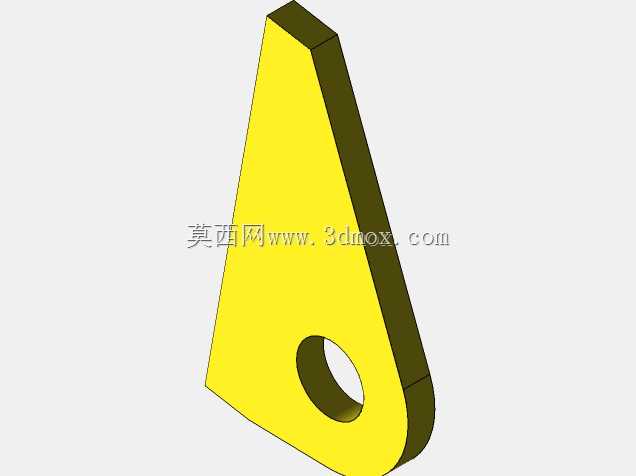

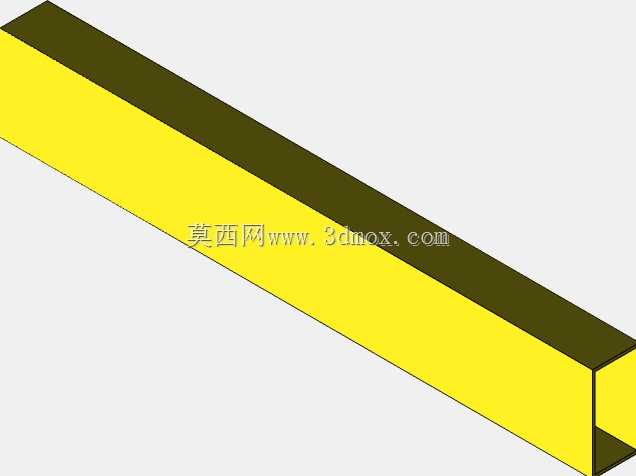

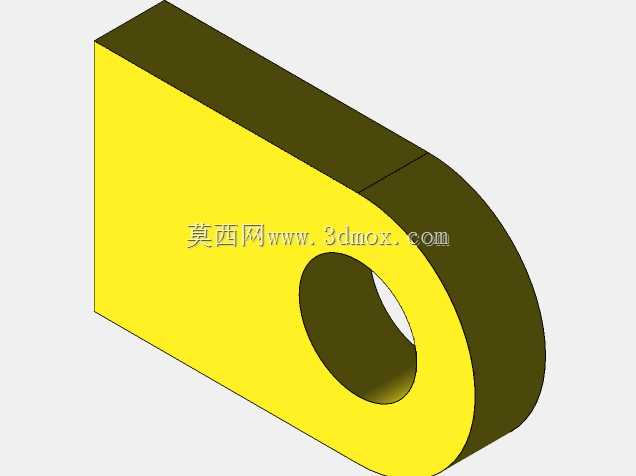

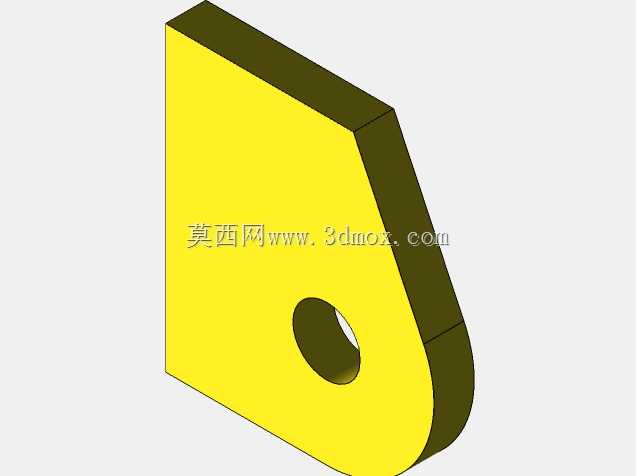

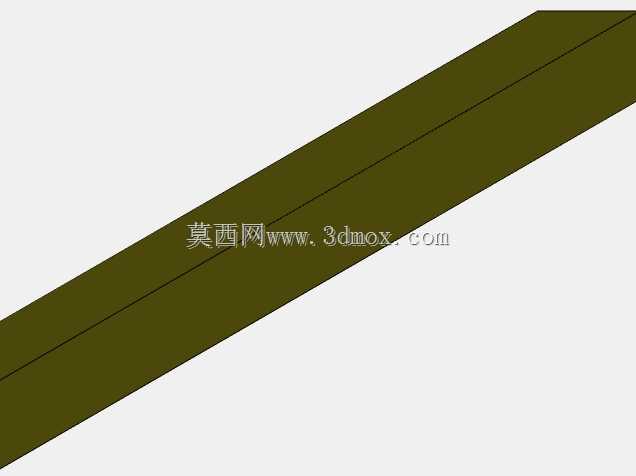

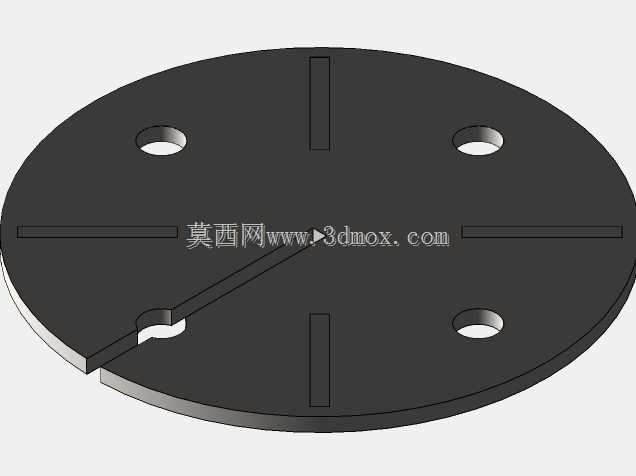

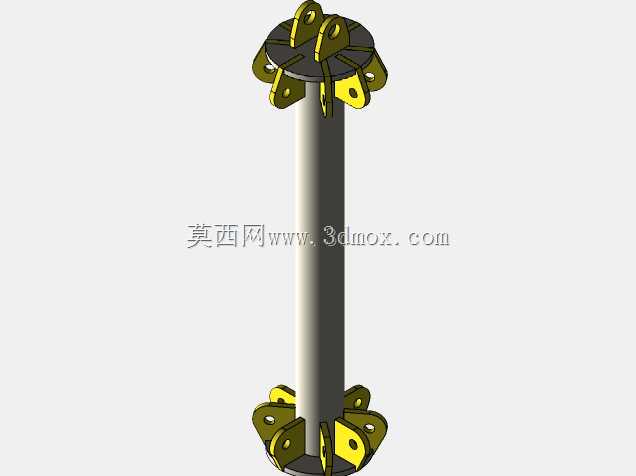

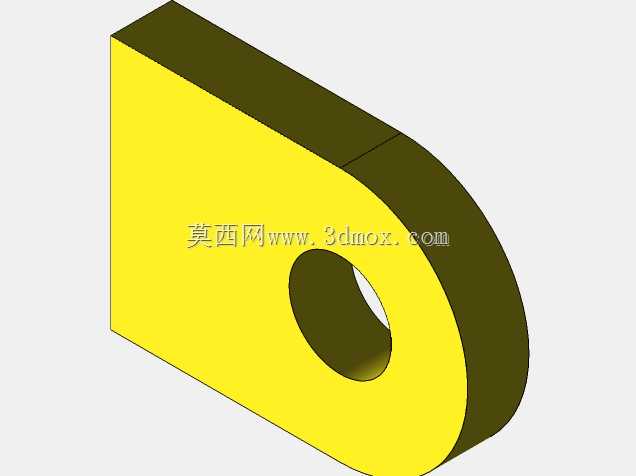

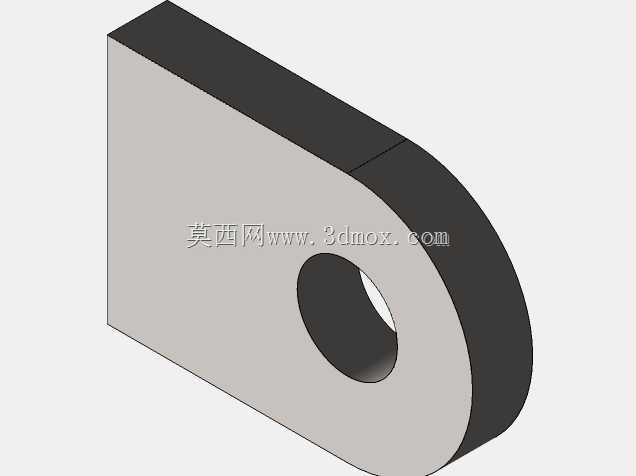

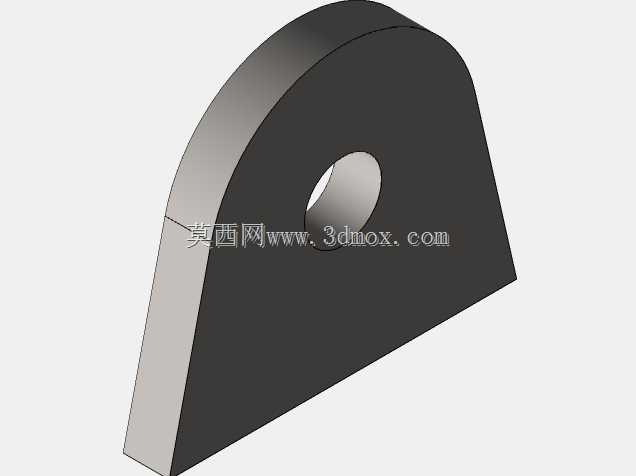

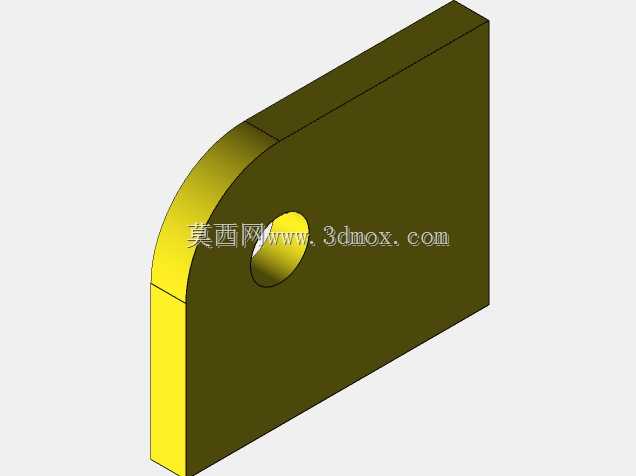

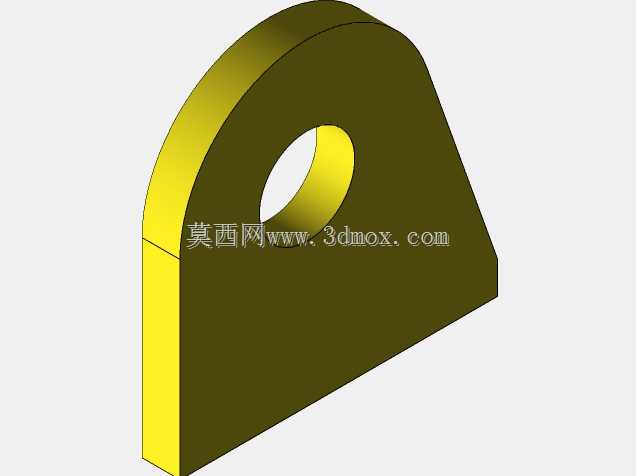

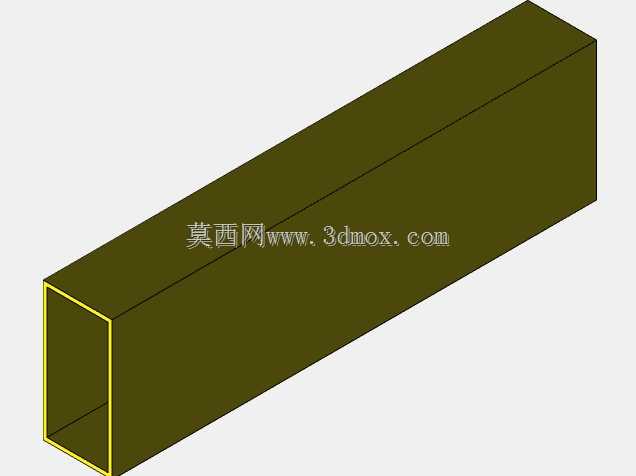

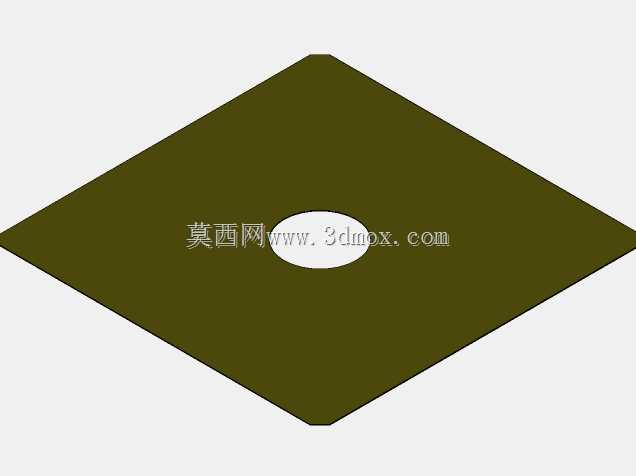

　　结构受力层面，悬挑棚架的载荷路径从遮阳面板传递至横向悬臂梁，再汇总到单侧竖向支撑立柱，最终由底部固定基座传导至地面。建模时需要重点校核悬臂根部的弯矩承载能力，长悬挑工况下根部会产生较大的弯曲应力，因此主梁截面选用抗弯性能较好的矩形型钢，立柱与主梁交接位置增设加强筋板，避免连接节点在风载、积雪载荷下出现应力集中。户外使用还要考虑侧向风载荷，棚面受风会产生向上的掀力与水平推力，底部基座需通过膨胀螺栓与混凝土地面刚性固定，立柱壁厚与锚固点数量按照当地常年风压取值，保证极端天气下结构不倾覆、不晃动。

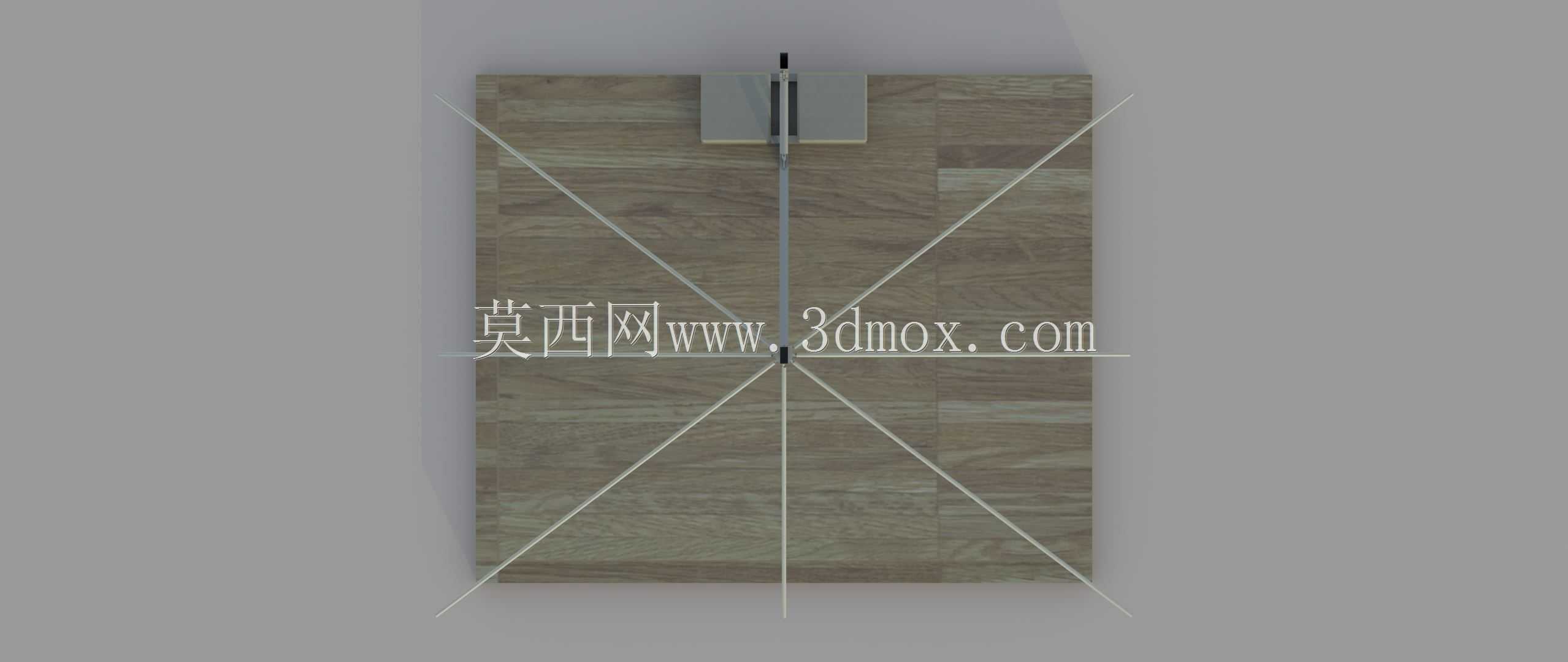

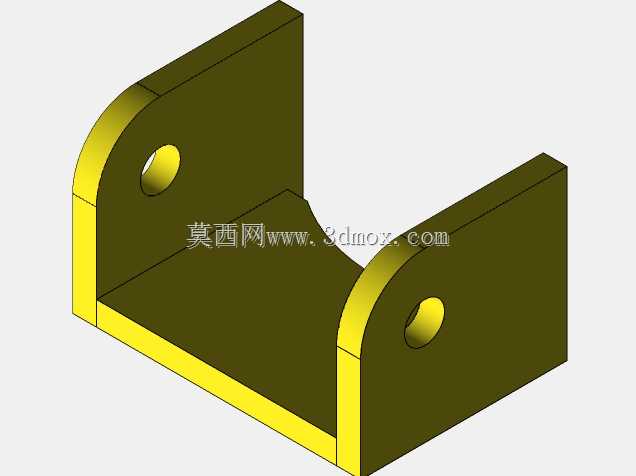

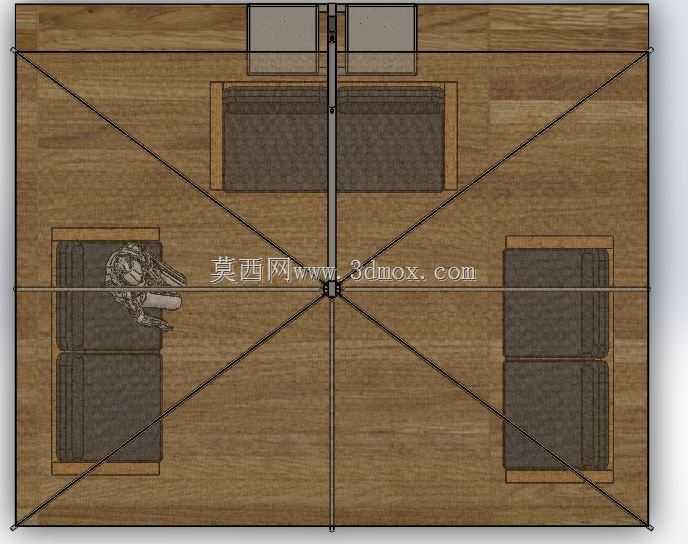

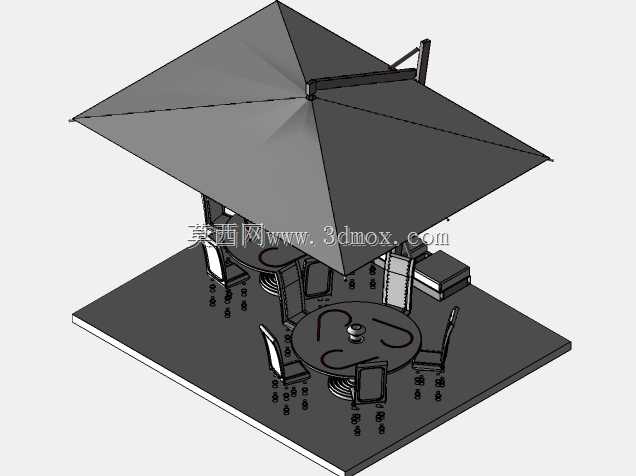

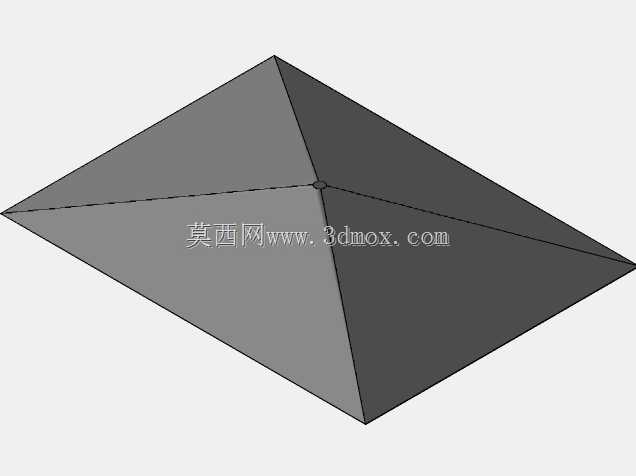

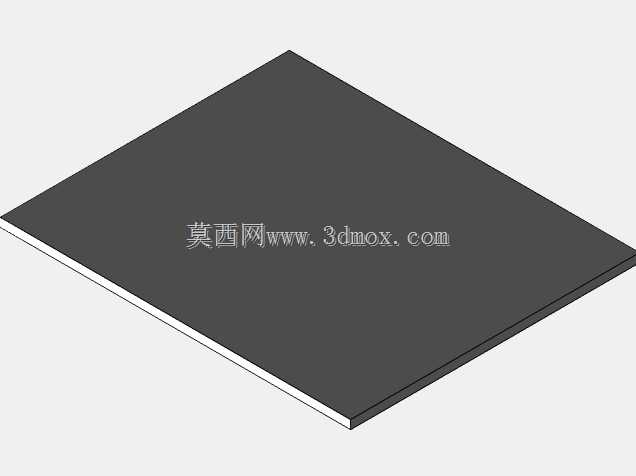

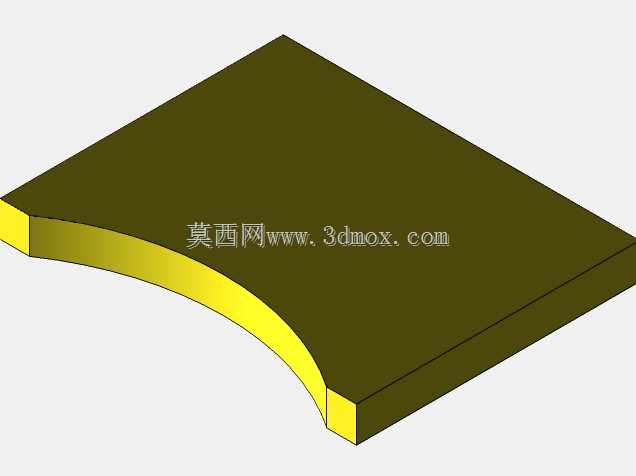

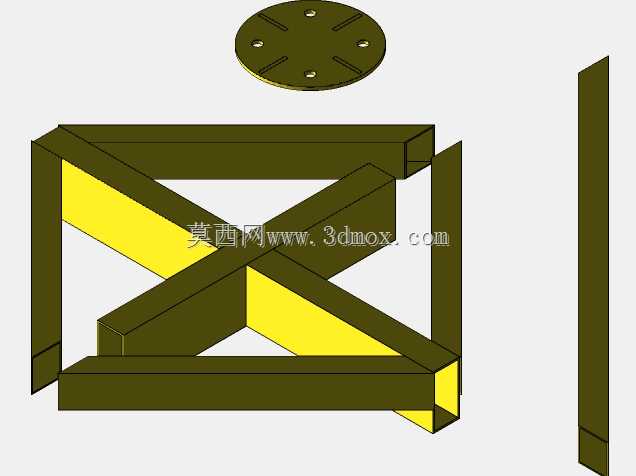

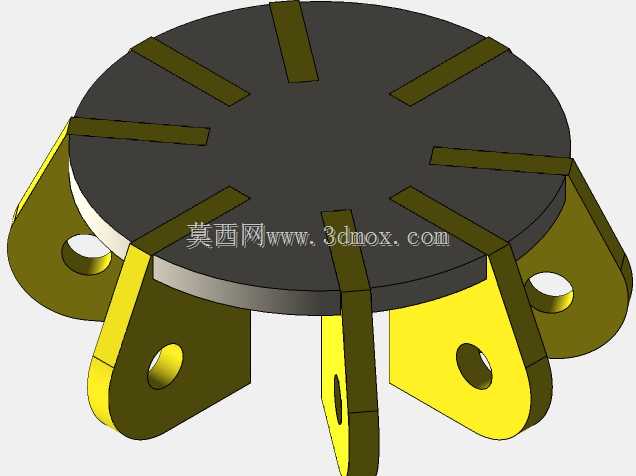

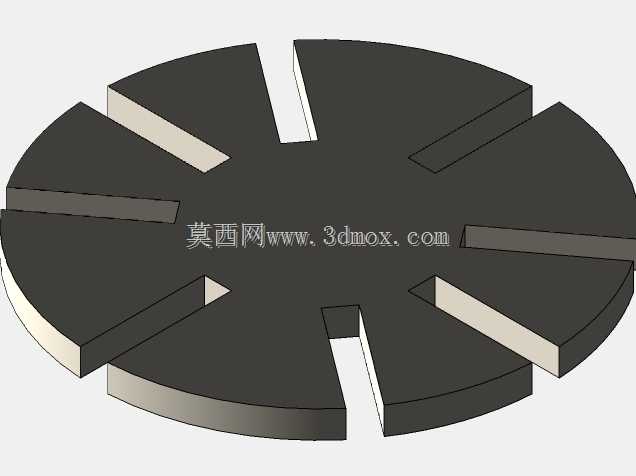

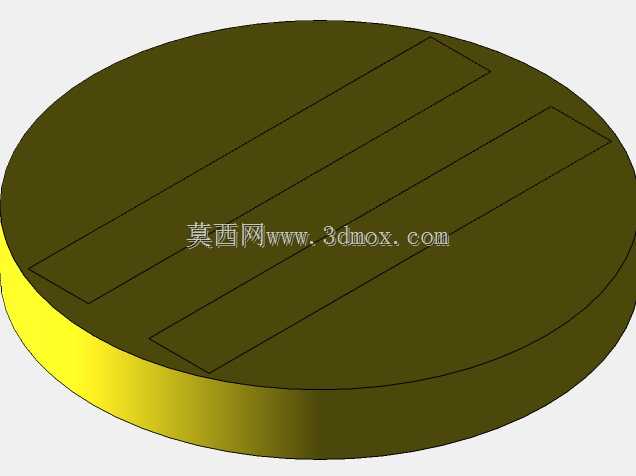

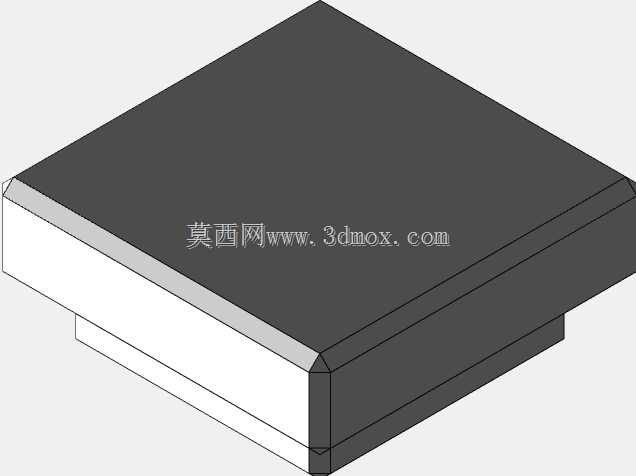

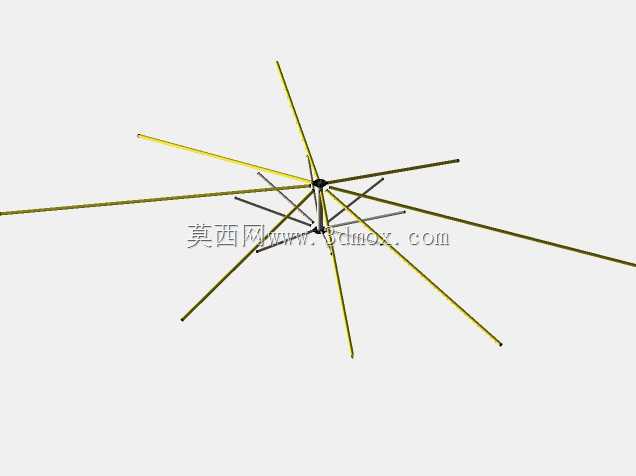

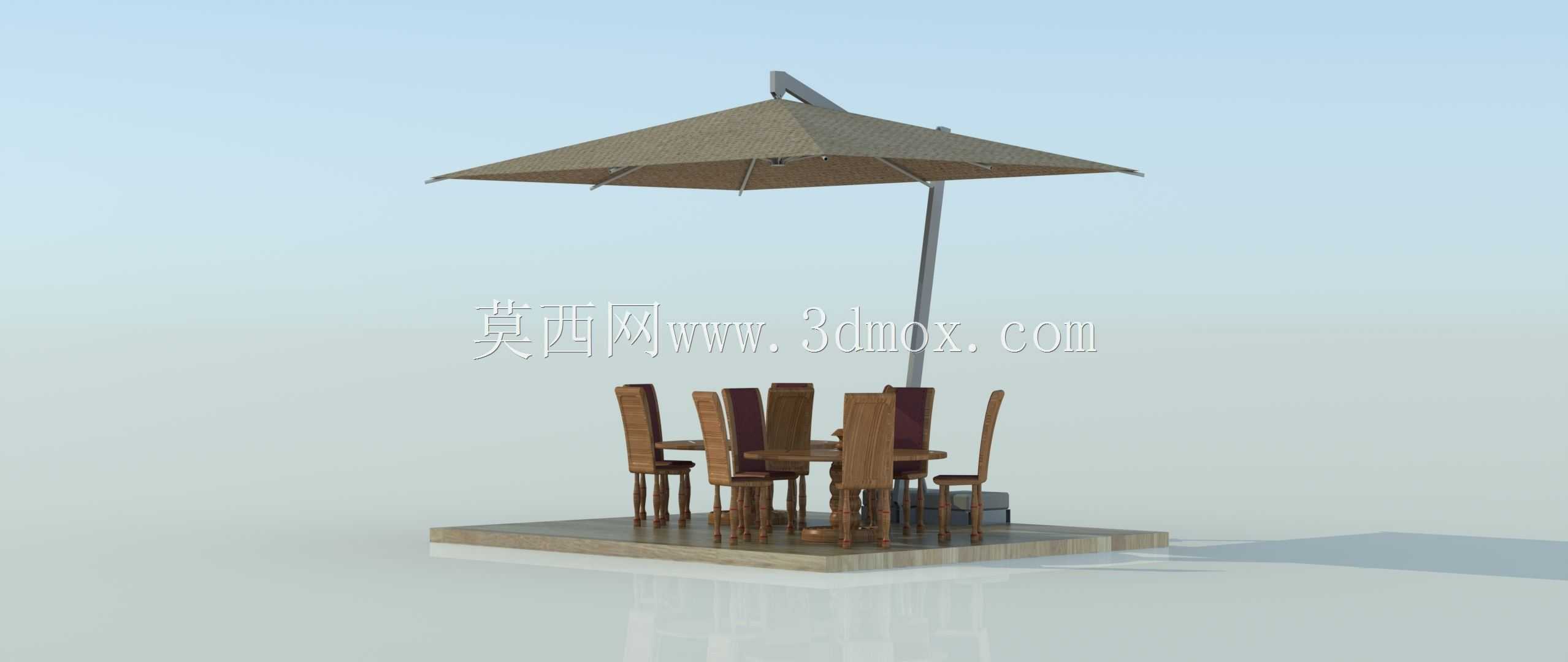

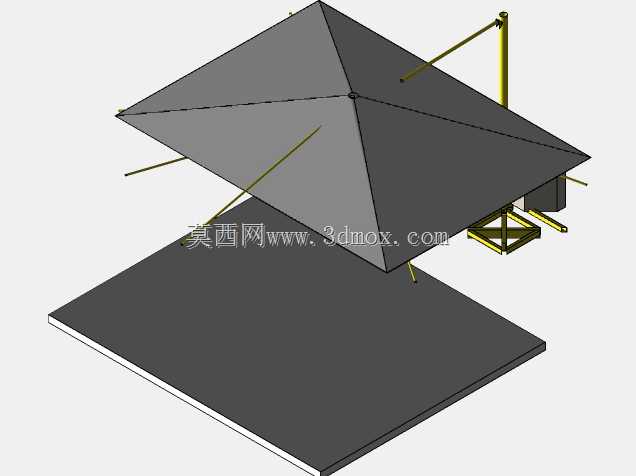

　　外形与安装边界上，棚架覆盖范围匹配常规户外四人到六人餐桌的摆放尺寸，悬挑伸出长度覆盖桌面完整区域，立柱布置在餐区侧边而非桌面正下方，棚下净空高度满足成年人站立行走不碰头，同时避开窗户、门体的开启轨迹。安装时需要提前确认地面硬化条件，素土区域需先浇筑混凝土预埋固定件，铺装石材地面要避让地下管线。棚面材料可选用遮阳布艺、耐力板或金属遮阳板，框架表面做户外喷塑防锈处理，适应日晒雨淋的户外环境。三维建模过程中完整还原了型钢梁、立柱、连接节点、基座固定件的装配关系，结构件之间的螺栓连接位置预留了安装操作空间，方便现场拆解运输与拼装，整体构件模块化程度高，可根据实际庭院尺寸调整悬挑长度与覆盖宽度，适配不同大小的户外休憩场地。
