万升储水罐钢制承载支撑框架结构

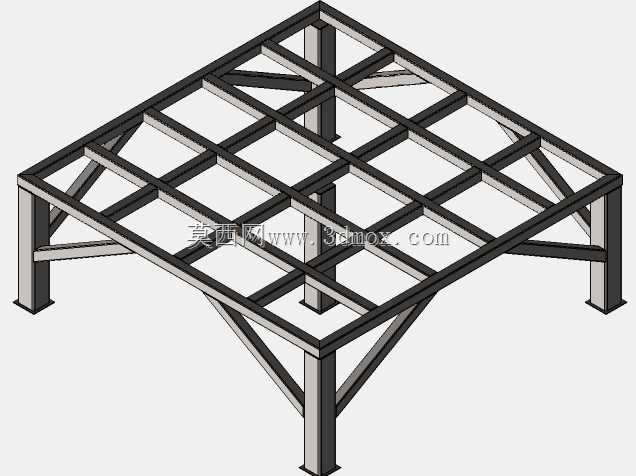

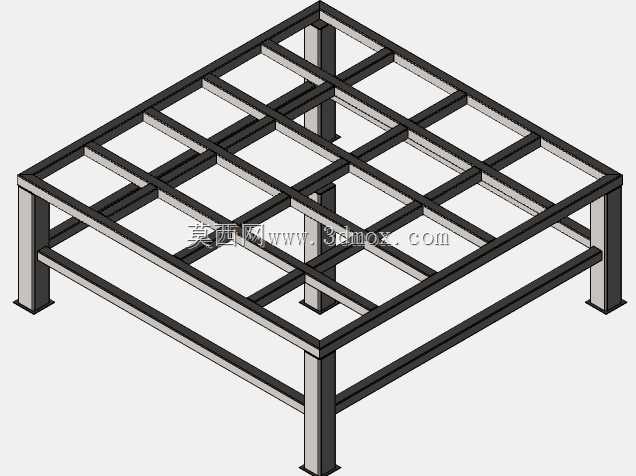

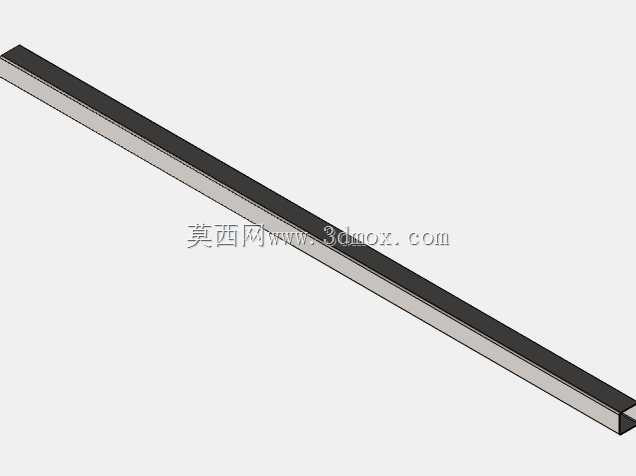

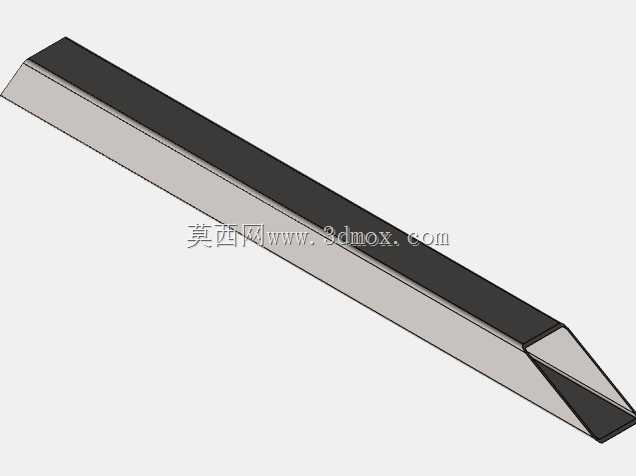

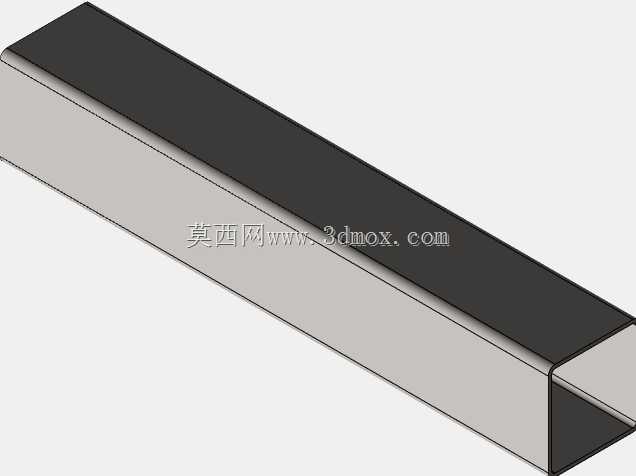

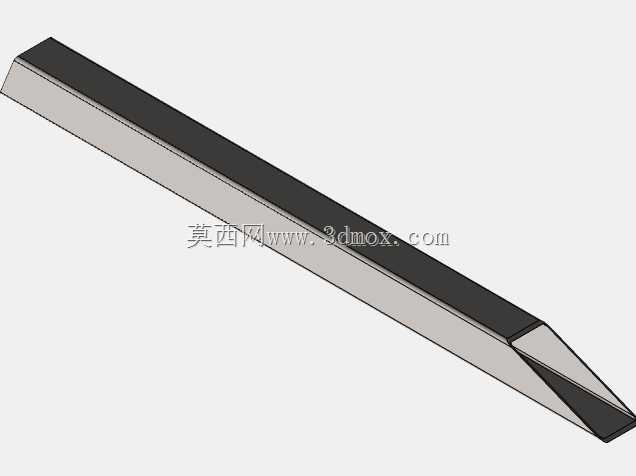

　　该钢制支撑框架主要应用于大容量储水设施的承载场景，适配10000升规格储水罐的安装使用需求，核心作用是为立式储水罐体提供稳定的底部支撑，将罐体满载时的竖向载荷均匀传递至安装基础，避免罐体直接接触地面出现锈蚀、沉降不均等问题。从结构设计逻辑来看，框架采用矩形截面型钢作为主承力构件，通过纵横双向的梁系排布形成网格状承载面，四个角点及长边中点位置设置落地支撑腿，支撑腿底部配置带安装孔的地脚连接板，可通过膨胀螺栓与混凝土地面完成刚性固定，保障整体结构的抗倾覆能力。

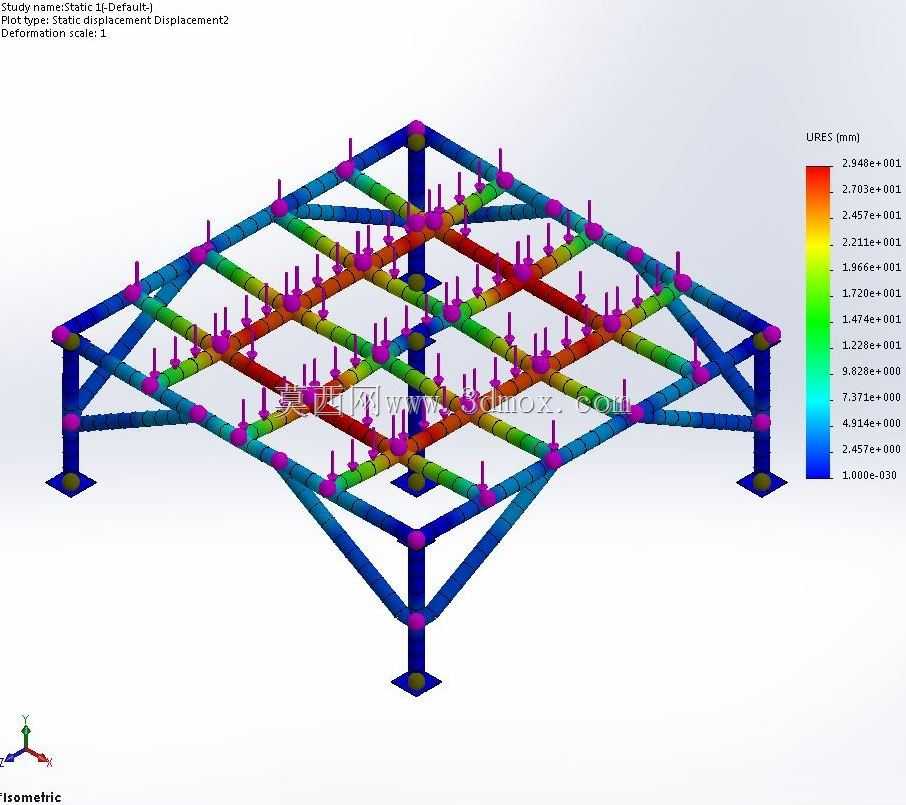

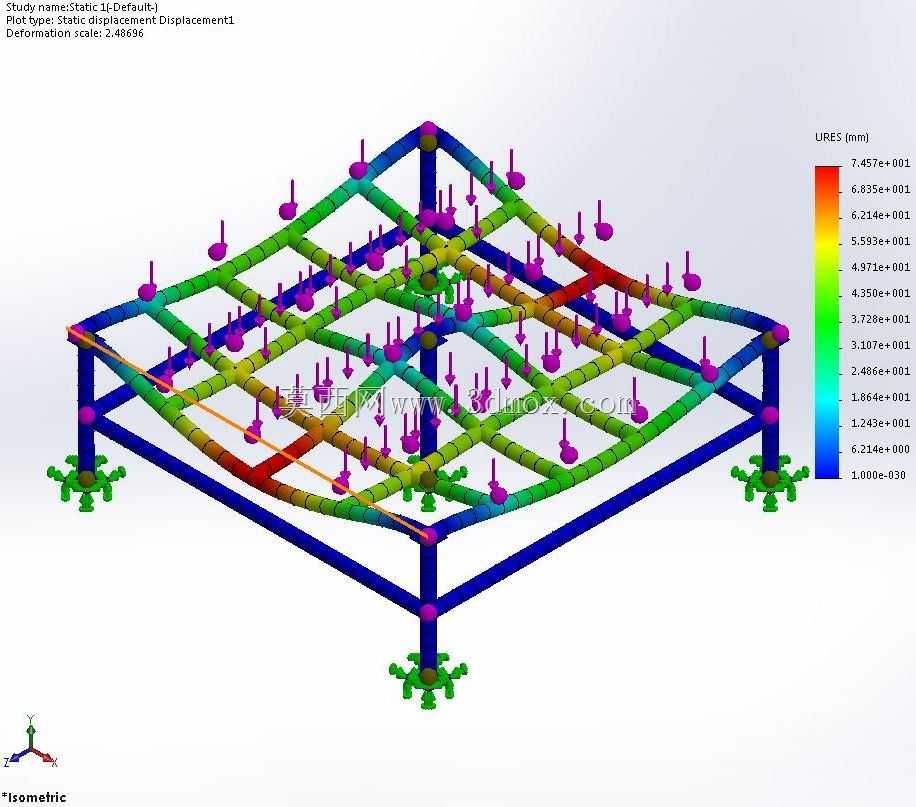

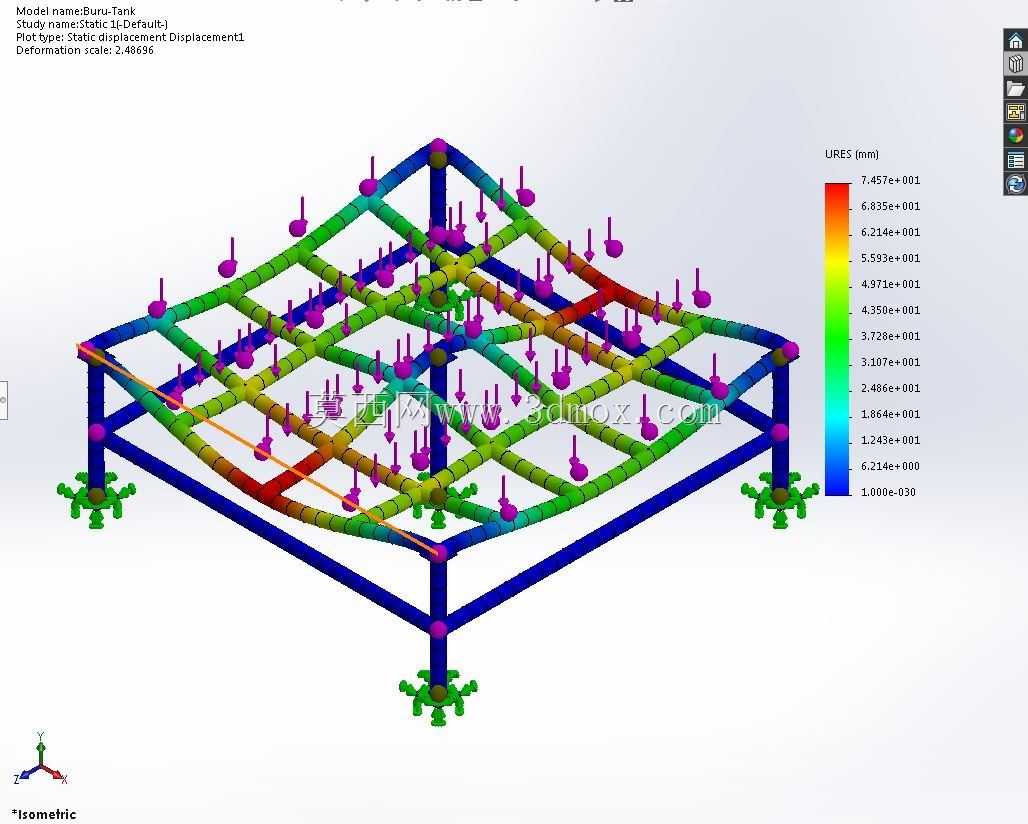

　　在前期方案验证阶段，针对满载10吨载荷的工况开展了静力学位移仿真分析，通过仿真结果可以直观看到初始方案的梁系变形分布特征：跨中区域的位移量偏大，部分梁段的应力集中区域超出了常规型钢的许用应力范围，无法满足长期满载使用的安全要求。基于仿真反馈的变形与应力数据，优化过程中针对性调整了主横梁的截面规格，在位移量较大的跨中位置增设了斜向支撑肋，将原本的简支梁受力模式调整为多跨连续梁结合斜撑的传力路径，有效降低了单根梁的承载弯矩，让整体框架的载荷传递更趋均匀。

　　从安装边界来看，框架整体外形匹配储水罐的底部安装尺寸，支撑腿的排布避开了罐体底部的排污口、管路接口位置，预留了足够的管路安装与维护操作空间；框架顶面的承载梁上预设了罐体固定件的安装点位，可直接通过螺栓完成罐体与支架的刚性连接，无需现场额外打孔焊接。所有构件的连接节点采用满焊工艺，焊后做除锈防腐处理，适配户外露天安装的使用环境，可应对常规的风雨侵蚀与温度变化带来的结构形变。

　　在实际工程应用中，这类钢制储罐支架除了用于储水罐支撑，也可通过调整梁系间距与截面参数，适配其他立式工业储槽、料仓的承载需求，设计过程中通过仿真前置验证的方式，可有效规避现场安装后出现结构变形、承载不足的问题，减少后期整改的材料与时间成本。优化后的结构在同等载荷下，最大位移量控制在工程允许的范围内，应力分布更均匀，既满足了承载安全要求，也尽可能控制了型钢的用量，兼顾了结构可靠性与制造成本的平衡。
