剪叉式垂直折叠多功能升降餐桌结构

　　这套结构围绕小空间内桌面高度切换与垂直收纳展开，核心采用多层剪叉连杆支撑，而非常规桌腿向两侧翻转的方案。实际使用中，低位状态可作为茶几或临时置物台，中位适合日常就餐，高位则可配合站立办公、展示或临时作业；折叠后各层板面沿竖直方向收拢，占用的水平投影面积明显小于侧翻式桌腿结构，尤其适合公寓、工作室、展厅接待区以及需要频繁变换布置的多功能空间。

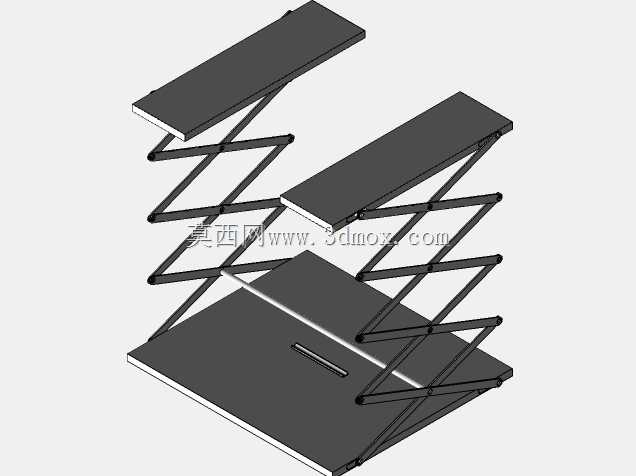

　　从机构布置看，剪叉臂通过端部和中部铰接点形成连续菱形连杆，驱动时相邻臂绕销轴同步转动，使上下平台保持近似平行的升降轨迹。底部平台承担整机支撑，中部平台可作为过渡承载面，顶部平台提供主要操作面；各层之间的剪叉组并非简单重复，而是根据行程、受力和收拢厚度调整臂长与铰接位置。这样处理的重点在于控制展开高度与折叠厚度之间的矛盾：臂长过短会导致层数增加、铰接误差累积，臂长过长则收拢后整体外廓不易控制。

　　建模时需要优先确认铰接轴的同轴关系。每组剪叉交叉点应保持轴线平行，端部滑块或铰接座与平台导轨之间要预留合理配合间隙，避免三维装配中出现运动干涉。板面边缘、连杆轮廓和销轴端部之间的安全间隙也需逐段检查，尤其是完全收拢状态，多层臂杆会在同一竖直区域内密集排布，若只按展开状态建模，后期很容易出现臂杆与平台底面、限位块或相邻连杆碰撞的问题。

　　受力传递路径比较明确：台面载荷经平台框架传到剪叉端部铰接点，再由交叉臂分解为沿臂杆方向的拉压载荷，最终汇集到底部平台。剪叉臂中部销轴承受反复剪切，端部滑动支点则同时承受竖向力和水平分力，因此底部平台需要设置足够刚度的框架或加强筋，不能只依赖薄板承重。若后续进入实物制作，底部平台的平面度、导轨直线度和铰接孔位一致性，都会直接影响升降是否顺畅。

　　安装边界方面，展开状态需在桌面四周预留人员活动和腿部空间，折叠状态则主要校核底部平台占地面积、收拢后的总高度以及最外侧连杆的摆动范围。由于该方案采用垂直折叠，桌体后方和两侧不需要为侧翻腿预留大半径翻转区域，但升降过程中剪叉臂会向平台边缘外侧形成动态轮廓，布置时不能紧贴墙体或柜体。台面长宽、底层底板尺寸和最大升高量应根据室内净高、使用坐姿以及收纳位置共同确定；在三维环境中，可通过设定最低收拢位、正常就餐位和最高工作位三个关键姿态，检查销轴行程、锁紧位置以及人体使用空间，从而为后续详细设计、杆件选型和驱动方式预留明确的结构边界。
