CA6140车床配套圆形挡屑盘结构

　　这款盘类零件是CA6140普通卧式车床配套的回转式盘件，在车床加工长轴、盘套类工件的场景中，主要安装在主轴靠近卡盘的外侧位置，随主轴同步回转，作用是阻挡车削过程中飞溅的带状切屑、切削液向主轴箱、导轨防护方向抛射，避免高温切屑刮伤导轨面、堆积在主轴端密封缝隙处，也能减少切削液顺着主轴法兰向外渗漏的情况，是车床实操里很实用的小型防护配套件。

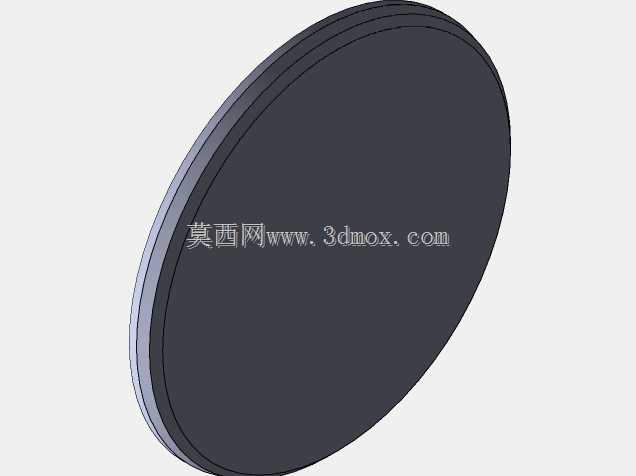

　　从结构设计思路来看，整体采用薄圆盘回转构型，没有复杂的异形曲面，完全适配车床回转类零件的加工工艺：盘体主体为大直径平整圆面，外缘设计有一圈凸起的环形挡边，当切屑高速撞击盘面后，会被环形挡边拦截，顺着盘面向下掉落到排屑槽内，不会从盘的外圆周甩出。盘面与主轴配合的中心区域预留了适配CA6140主轴端法兰的安装止口，止口尺寸和主轴前端的外圆定位面做间隙配合，安装时可以直接套入主轴端，靠卡盘法兰的端面压紧盘体，不需要额外设计复杂的紧固结构，拆装十分方便，日常清理切屑、更换卡盘爪的时候可以快速取下。

　　建模过程中先绘制中心定位止口的草图，通过圆形工具标注出止口的配合直径、定位深度，再绘制盘体的外轮廓大圆，用拉伸命令生成盘体的基础厚度，外缘的环形挡边通过二次拉伸凸台生成，挡边和盘面衔接的位置全部做圆角过渡，避免直角应力集中——因为盘件随主轴高速回转时，直角转角处容易产生应力集中，长期受切屑冲击、回转振动影响可能出现裂纹，圆角处理既提升了结构强度，也不会在转角处残留切屑碎屑。盘体的厚度选取兼顾了刚性和重量：厚度过薄的话高速回转时容易产生盘面振颤，和主轴发生剐蹭；厚度过大则会增加主轴端的额外负载，加大主轴轴承的轴向承重，因此整体质量控制在合理区间，回转动平衡特性良好，车床在中高速转速区间运行时不会产生额外的偏心振动。

　　从安装边界来看，盘体的外圆直径需要和卡盘的外径做匹配：直径过小则挡屑覆盖范围不足，切屑会从盘的外侧飞出；直径过大则会在装拆工件、操作刀架的时候产生干涉，操作人员更换刀具、测量工件尺寸时容易磕碰盘体，因此外圆尺寸比三爪自定心卡盘的外径大出适量距离即可，既完全覆盖卡盘外侧的飞溅范围，又不会超出刀架横向移动的安全边界。盘体背面和主轴箱端面之间预留了足够的安全间隙，主轴回转、带动卡盘做轴向锁紧动作时，盘体不会和主轴箱的前端面发生摩擦。盘面的平整面朝向卡盘侧，环形挡边的凸起方向正对切屑飞溅的路径，车削外圆时切屑从刀具切削点向外甩出，会直接撞击在盘的内侧面上，动能被盘面吸收后沿挡边内侧滑落，不会飞溅到机床导轨的润滑油池内，也能避免操作人员被高温切屑烫伤。这类盘件的结构完全遵循回转零件的加工工艺性，在普通车床上就可以完成全部车削工序，不需要额外的铣削、钳工工序，毛坯选用普通圆钢板材即可，下料后一次装夹就能车出端面、外圆、止口和圆角，加工成本低，替换维护十分方便，是卧式车床实操中配套的实用防护结构件。
