标准方形矩形铝管规格参数三维设计参考

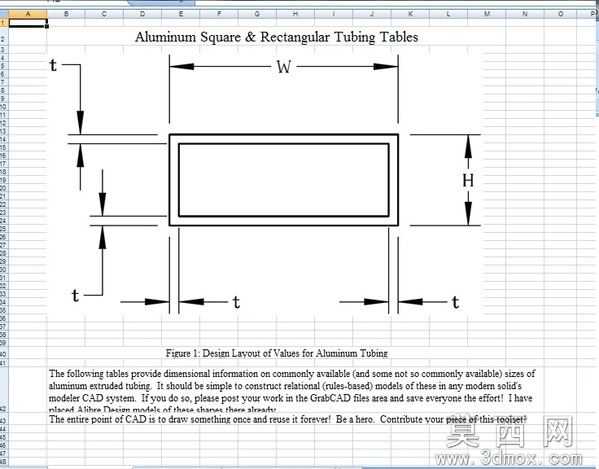

本设计围绕工业常用方形、矩形挤出铝管的标准化参数体系搭建，以OpenOffice Calc表格为载体梳理全系列尺寸规格，为三维建模工作提供精准的参数化设计依据。设计初期首先梳理市面流通的常规与小众规格铝管的核心尺寸逻辑，明确截面外宽W、外高H、壁厚t三个核心控制参数的定义与标注规范，绘制标准化的截面结构示意图，清晰标注各尺寸的测量基准与公差参考范围，确保参数传递的准确性。在参数整理环节，逐一核对不同牌号挤出铝管的实际生产尺寸范围，区分通用供货规格与定制特殊规格，将所有尺寸数据按截面形状、边长规格、壁厚梯度分类录入表格，建立可直接调用的参数索引体系，方便三维建模时直接调取对应规格的尺寸数值，无需反复核对纸质手册。针对三维建模的使用需求，表格内的参数设置完全适配参数化建模逻辑，所有尺寸均以独立变量形式呈现，建模时可直接通过关联表格参数驱动截面草图生成，无需手动输入数值，大幅提升铝管类零件的建模效率，同时避免手动输入产生的尺寸误差。设计过程中充分考虑不同CAD系统的兼容性，表格采用通用开放格式存储，可直接导入Alibre、SolidWorks等主流三维设计软件，配合参数化建模功能快速生成对应规格的铝管实体模型，也可直接用于装配体中铝管构件的选型与尺寸匹配。整个参数体系的搭建遵循“一次整理、重复复用”的CAD设计核心逻辑，将零散的铝管规格数据整合为结构化的可复用设计资源，设计师在进行框架类、支撑类、围护类铝结构设计时，可直接从表格中选取适配的规格参数，快速完成铝管零件的建模与装配校验，有效减少重复查阅资料、核对尺寸的工作量，同时统一了铝管类零件的建模尺寸基准，避免不同设计人员选用标准不统一导致的装配干涉问题。表格附带的截面示意图清晰展示了方形、矩形铝管的结构特征，明确了各尺寸参数对应的结构位置，即使是初次接触铝管设计的人员，也能快速理解参数含义，正确完成模型搭建。
