15*60规格工业铝型材三维建模作品

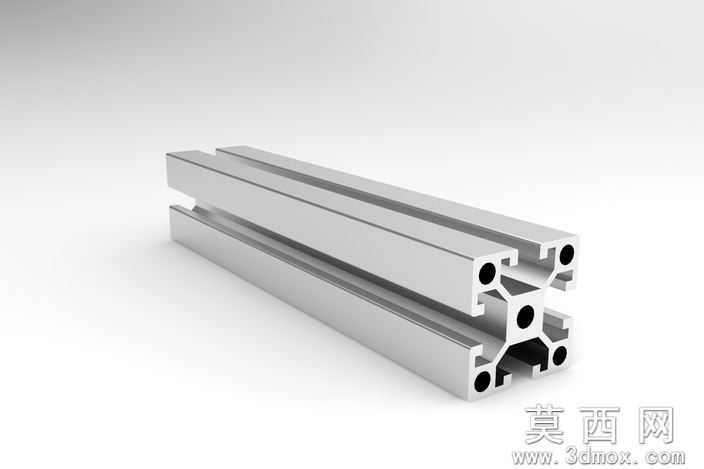

本作品为15*60规格工业铝型材的三维建模成果，建模过程依托NX三维软件完成，整体严格遵循工业铝型材的实际生产尺寸标准进行参数化构建，确保模型各部位尺寸与实物公差范围保持一致。建模初期首先梳理该款铝型材的截面特征，其截面为对称式双槽结构，两侧带有适配标准紧固件的安装卡槽，中部设置有两道平行的T型滑槽，用于配套工业铝型材专用螺母实现快速装配连接，建模时优先绘制精准的二维截面草图，对截面内的圆角过渡、卡槽倒角、壁厚参数逐一进行约束校准，避免出现截面轮廓失真、壁厚不均的问题，完成截面草图后通过拉伸特征生成型材的基础主体结构，拉伸长度按照常规工业应用的通用长度比例设置，保证模型整体比例协调。材质设置阶段选用6063铝合金的材质参数，还原铝型材经阳极氧化处理后的哑光银白金属质感，调整材质的反光度、粗糙度参数，模拟真实工业铝型材表面细腻的磨砂氧化层效果，避免出现过度反光的塑料质感问题。渲染环节采用柔和的均匀布光方案，主光源从侧上方45度角投射，勾勒出铝型材的棱边轮廓与滑槽的结构层次，辅助光源补充暗部细节，清晰展现截面处的卡槽结构、滑槽内壁的细节特征，同时添加柔和的环境遮蔽效果，让模型呈现出真实的工业产品质感。结构设计上，该款铝型材属于窄款长条形导轨类型材，双平行滑槽的设计可同时适配两组滑动组件的安装需求，两侧的固定卡槽可直接嵌入端盖、连接角件等配套配件，无需额外打孔加工即可实现快速组装，适用于小型自动化设备的导轨支撑、轻型机架的横梁搭建、设备防护栏的横向连接杆等场景。建模过程中对型材的棱边均做了符合实际生产的微小圆角处理，还原铝型材挤出生产工艺形成的自然棱边过渡，避免出现尖锐直角不符合实际产品特征的问题，同时对滑槽内部的卡位凸起尺寸做了精准校准，确保虚拟模型可直接用于后续的装配模拟、干涉检查工作，为实际生产选型、装配方案验证提供可靠的三维数字模型支撑。
