RL板水翼桅杆结构三维数模

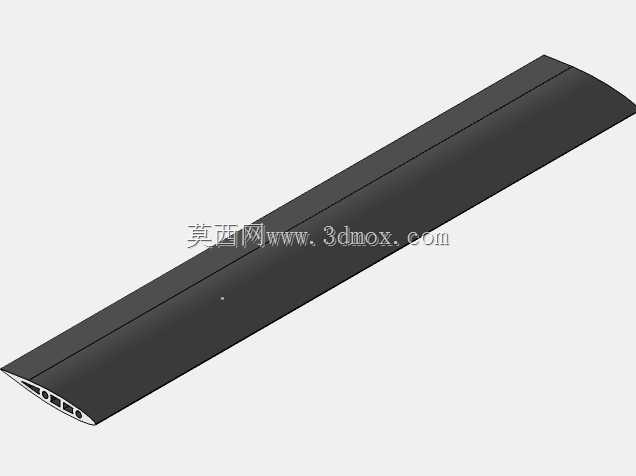

　　该数模围绕RL板配套水翼桅杆展开，还原了细长翼型桅杆从根部到端部的连续曲面形态，重点表达了翼面扭转、弦长过渡以及根部连接区域的截面特征。桅杆在水翼系统中承担升力面支撑与载荷传递作用，工作时水流沿翼展方向流过曲面，产生的水动力通过根部结构传递到板体或安装基座，因此外形不仅要满足水动力线型要求，也要兼顾根部固定、装配间隙和后期维护空间。建模时先依据卡尺测量与截面扫描结果整理关键截面，再按翼展方向建立连续曲面，截面之间控制弦向位置、最大厚度和扭转角度的平滑变化，避免局部曲率突变造成流动分离或应力集中。根部区域采用带内部腔室和加强特征的结构形式，数模中可以看到端部截面上的多孔与分隔轮廓，这些特征对应减重、走线、

　　嵌件安装或连接件定位等实际需求。外轮廓以薄翼型为基础，前缘收窄、后缘逐渐变薄，顶面和底面保持对称过渡，便于在加工或3D打印时控制壁厚均匀性。安装边界方面，需要重点核对根部端面尺寸、孔位分布、翼展长度以及与相邻板件的贴合面；桅杆装入后，其弦向方向应与来流方向保持设计角度，侧向不能与护板、紧固件或操作空间发生干涉。对于夹具设计，根部夹持区应避开薄壁后缘，优先选择厚度较大、截面封闭性较好的位置作为压紧和定位基准，这样既能保证装夹稳定，也能减少试制件变形。若用于样件打印，可按截面轮廓检查内腔支撑、壁厚下限和端部封闭情况；若用于机加工或复合材料成型，则需进一步结合材料方向、连接强度和表面流线要求对根部圆角、孔边距离及装配公差进行复核。整体结构细长、曲面连续，适合水翼部件选型、运动机构干涉检查、夹具方案验证以及教学场景下的翼型构件建模参考。
