十字轴式万向联轴器铰接传动件

　　该零件为十字轴式万向联轴器的核心铰接构件，主要应用在存在轴线夹角偏差的两根传动轴之间，完成旋转扭矩的连续传递，常见于机床进给传动分支、工业车辆传动轴、输送设备转角动力链路以及重载工装的动力输入端，能够补偿装配过程中两根轴之间的同轴度误差，抵消设备运行时机架形变、振动位移带来的轴线偏移，避免刚性连接状态下轴端承受额外弯曲载荷，大幅降低轴系疲劳断裂、轴承位异常磨损的故障概率。

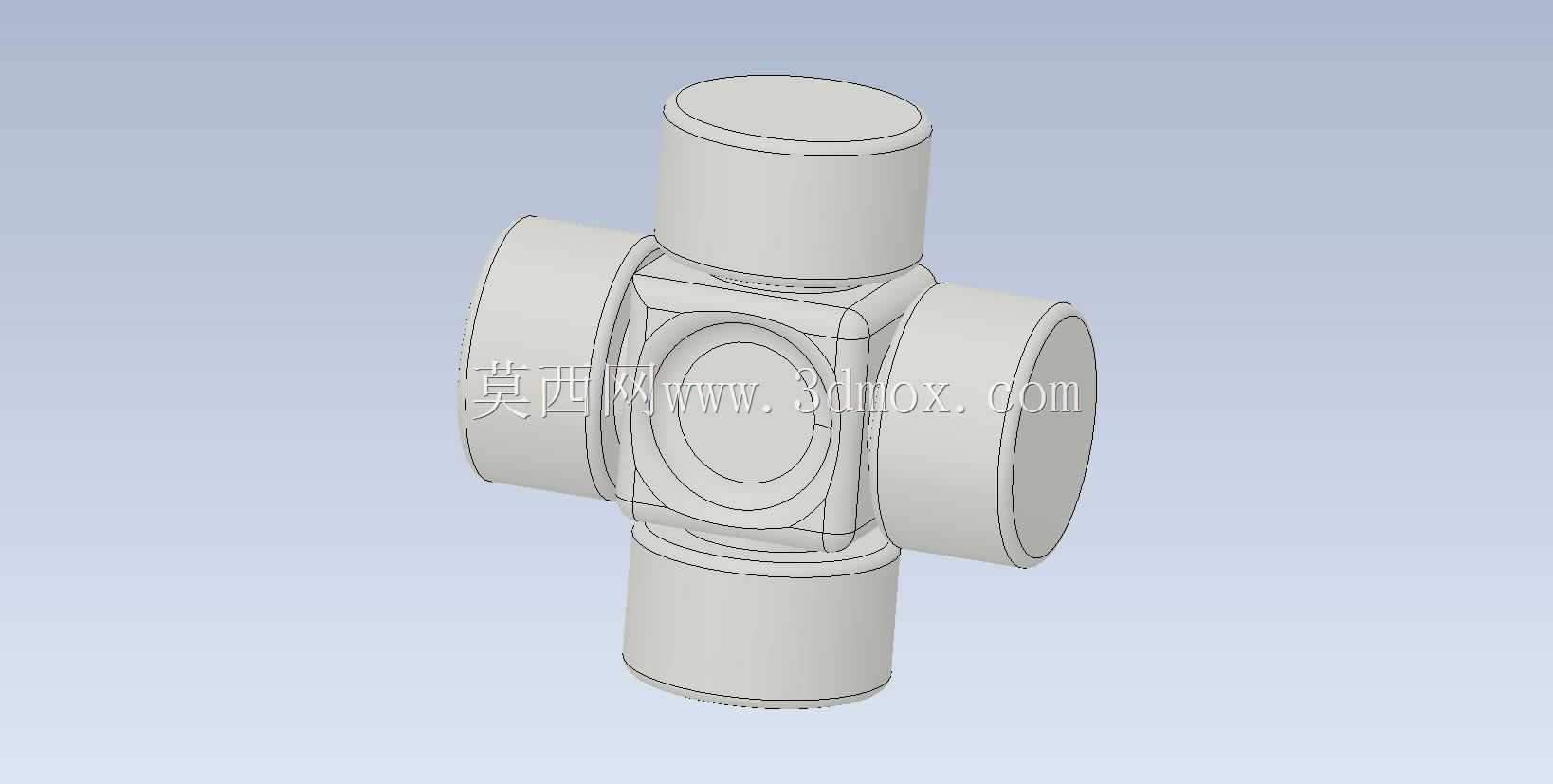

　　从结构布局来看，四个轴颈沿十字正交方向均匀伸出，相邻轴颈轴线保持90度垂直，四个轴颈的同轴度、轴线共面度是建模阶段重点管控的形位公差：建模时先绘制中心十字交叉基准，以中心交点为原点分别向X、Y正负方向拉伸轴颈实体，中心交汇区域做圆角过渡处理，避免直角交汇处出现应力集中，在交变扭矩长期作用下萌生裂纹。每个轴颈的外圆面为轴承安装配合面，表面粗糙度、圆柱度需要满足滚针轴承的装配要求，轴颈端部预留轴承轴向定位的台阶或卡环槽，装配时滚针轴承套装在四个轴颈外侧，再分别嵌入两端万向节叉的轴承孔内，通过轴承端盖或者孔用挡圈完成轴向锁止，工作过程中十字轴随传动轴的夹角变化在轴承座内小幅摆动，同时随轴系同步旋转传递扭矩。

　　安装边界方面，四个轴颈的外伸长度决定了适配万向节叉的轴承孔深度，轴颈直径对应所选滚针轴承的内径规格，中心本体的外轮廓尺寸需要避让两侧节叉的摆动空间，当传动轴处于最大允许折角状态时，节叉内壁不能和十字轴中心块发生运动干涉。设计过程中需要同步校核轴颈根部的弯曲强度，按照传递额定扭矩计算每个轴颈承受的径向载荷，结合材料热处理后的屈服强度校核安全系数，轴颈表面通常做渗碳淬火处理提升耐磨性能，中心交汇区域保留足够的壁厚来承受多向载荷叠加。建模时所有配合面保留精准的装配公差余量，非配合的外轮廓做简化处理，既保证后续虚拟装配时运动干涉校验结果准确，也能清晰呈现十字万向节的铰接传动逻辑，方便设计人员快速匹配对应规格的节叉、轴承组件，完成整套万向联轴器的选型与组装。
