机动车前部挡泥防护覆盖件结构

　　该件属于机动车前部行走区域的外覆防护构件，布置在轮腔与前部动力舱相邻边界处，主要承担车轮甩泥水阻隔、行驶气流梳理以及下部线束、管路遮挡防护的作用。实际装车状态下，构件随车身下部型面起伏，一侧贴合轮拱内缘形成半包围挡泥面，另一侧向前延伸覆盖机舱下部空隙，避免车辆经过积水、砂石路面时，胎面卷起的泥水、碎石直接冲击散热器下部、车架纵梁端头以及外露接插件。

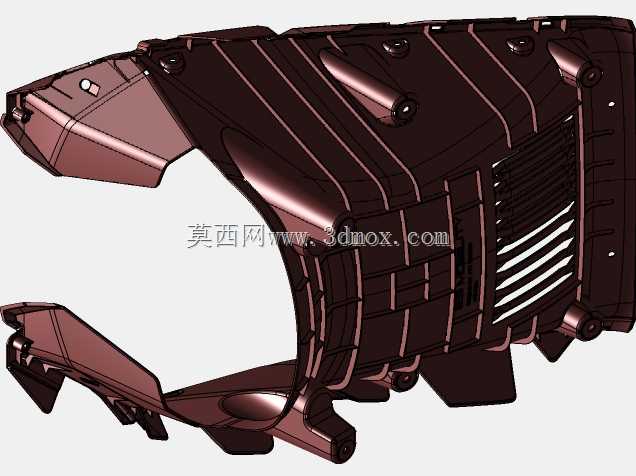

　　从结构形态看，零件采用大曲率薄壳构型，主体壁厚随成型工艺保持均匀过渡，外表面布置多条纵向加强筋，筋条沿载荷传递方向贯通，既约束薄板在高速气流下的振颤，也提升拆装时手指按压、工具撬动区域的局部刚度。构件中部开设多道平行格栅开口，格栅并非单纯减重结构，其方向与车辆行驶时底部气流走向相匹配，可在挡泥的同时引导部分气流通过，降低轮腔内部紊流阻力；格栅边缘保留连续翻边，防止开孔区域成为应力薄弱带。

　　安装边界方面，零件周向分布多个带孔圆柱安装座，座体根部做加厚锥面过渡，用于穿装卡扣或螺栓，与车身翼子板内衬、前保险杠下支架、副车架侧护板对应点位匹配。两端伸出的分叉支臂嵌入相邻覆盖件的搭接槽内，形成错位止口，车辆颠簸时支臂沿限位面小幅滑移，可吸收装配公差并抑制摩擦异响。下部多个凸耳朝向车架安装面，装配后构件与周边运动件保留安全间隙，转向极限状态下轮胎、悬架摆臂运动包络不会与护面发生干涉。

　　设计过程中需同步校核几类工况：常温下卡扣压入的装配变形，低温脆化路面碎石冲击，高速行驶负压引起的板面鼓动，以及维保举升时局部踩踏的临时承载。型面转折处设置圆角释放应力，安装座周边避开板面大开孔，保证紧固力能够分散传递到周边筋位。对于需要避让转向拉杆、制动管路的位置，护板边缘采用内凹缺口并保留翻边，既不压缩运动间隙，也避免锐边磨损相邻软管。该类构件在整车底盘防护系统中虽非承载主件，却直接影响整车泥水密封、空气动力学表现与底部外观完整性，建模时需重点还原安装点位坐标、搭接止口层次、格栅通流截面以及加强筋走向，为后续模具分型、夹具支撑和装车干涉检查提供准确数模依据。
